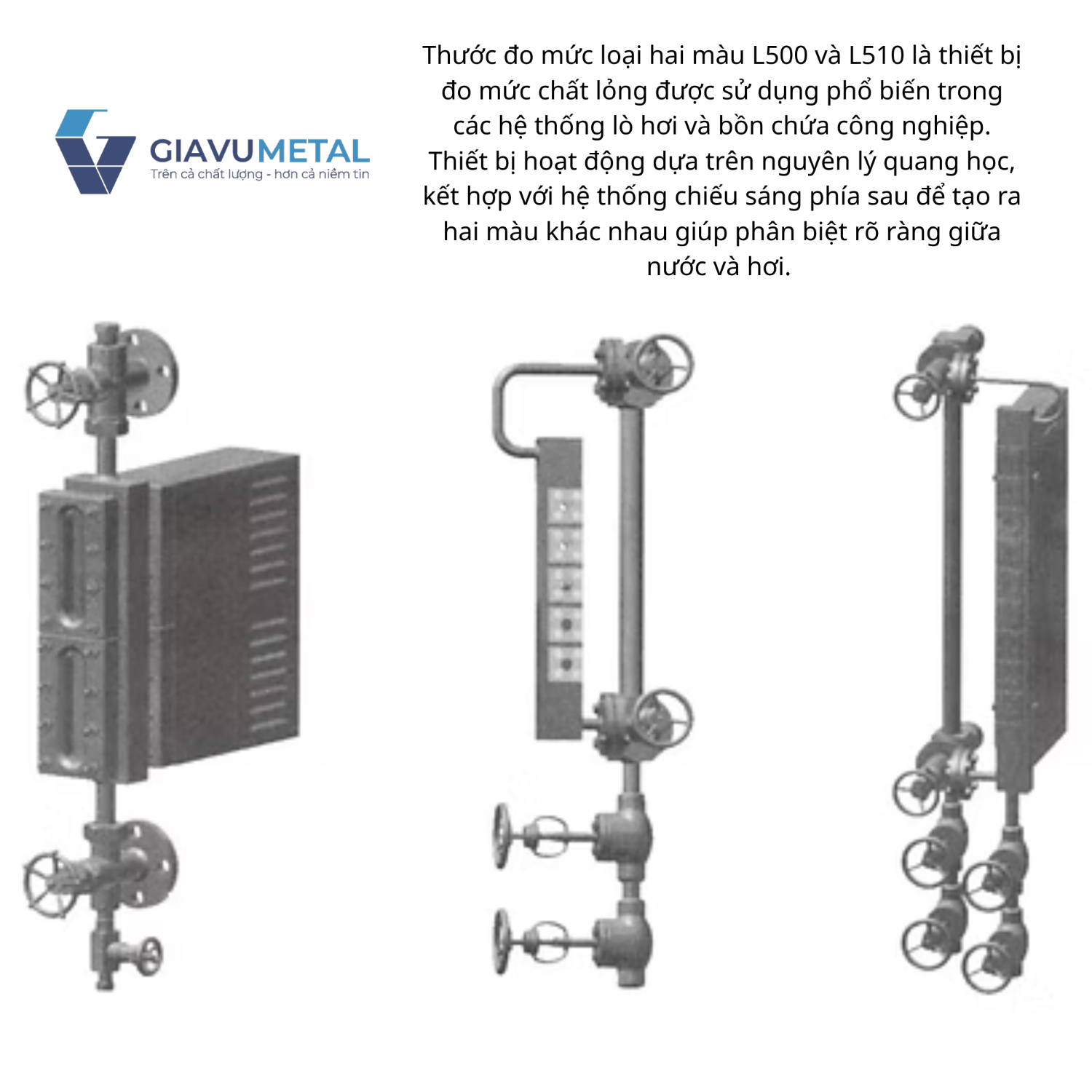

Thước đo mức loại 2 màu L500, L510

Các model L500 và L510 là những dòng thước đo mức hai màu phổ biến, được thiết kế để hiển thị ranh giới giữa nước và hơi thông qua hai màu khác nhau. Nhờ vậy, người vận hành có thể quan sát nhanh chóng và chính xác mức nước trong lò hơi hoặc bồn chứa.

Một hệ thống đèn chiếu sáng được lắp đặt phía sau thiết bị sẽ tách ánh sáng thành hai màu khác nhau để hiển thị trên bề mặt kính quan sát. Điều này giúp tạo ra sự tương phản rõ rệt giữa hai vùng môi trường bên trong thiết bị.

Nguyên lý hoạt động của thước đo mức hai màu

Thước đo mức hai màu hoạt động dựa trên nguyên lý khúc xạ ánh sáng.

Hệ thống illuminator (đèn chiếu sáng) được lắp phía sau thước đo. Khi ánh sáng đi qua lớp kính đặc biệt và môi trường bên trong thiết bị:

• Phần hơi nước sẽ hiển thị màu đỏ
• Phần nước sẽ hiển thị màu xanh lá

-> Nhờ sự khác biệt về màu sắc này, người vận hành có thể xác định chính xác ranh giới giữa nước và hơi.

Ưu điểm của phương pháp hiển thị này là:

• Quan sát dễ dàng từ khoảng cách xa
• Không bị ảnh hưởng bởi ánh sáng môi trường
• Nhận biết mức nước ngay lập tức

Do đó, thước đo mức hai màu thường được sử dụng trong các hệ thống lò hơi áp suất cao và nhiệt độ cao.

Cấu tạo của thước đo mức L500 và L510

Thân thiết bị :Thân thước đo được chế tạo từ thép carbon hoặc thép không gỉ, có khả năng chịu áp lực và nhiệt độ cao trong môi trường công nghiệp.

Kính quan sát : Kính quan sát được thiết kế đặc biệt để:

• Chịu nhiệt độ cao
• Chịu áp suất lớn
• Tạo hiệu ứng hiển thị hai màu

-> Các tấm kính thường được gia cố bằng tấm cover plate có gân tăng cứng để tăng độ bền cơ học.

Hệ thống chiếu sáng (Illuminator) : Illuminator được lắp phía sau thước đo để:

• Chiếu ánh sáng vào buồng quan sát
• Tách ánh sáng thành hai màu đỏ và xanh

Buồng quan sát : Buồng quan sát là nơi chứa chất lỏng từ hệ thống. Khi chất lỏng đi vào buồng này, mức chất lỏng sẽ hiển thị trực tiếp qua kính.

Kết nối với hệ thống : Thước đo được kết nối với lò hơi hoặc bồn chứa thông qua các mặt bích hoặc kết nối hàn.

Phân loại L500 và L510

**L500 – Two Color Level Gauge

Model L500 là loại single window two-color gauge, thường được sử dụng cho nhiều hệ thống lò hơi công nghiệp.

Đặc điểm :

• Thiết kế kính phẳng
• Hiển thị hai màu rõ ràng
• Phù hợp với nhiều hệ thống áp suất trung bình

**L510 – Multi-Port Two Color Level Gauge

Model L510 là phiên bản nâng cấp với nhiều cửa sổ quan sát (multi-port).

Thiết kế này giúp:

• Phân bố áp lực lên nhiều điểm
• Giảm nguy cơ vỡ kính
• Tăng độ bền của thiết bị

L510 thường có 5 đến 7 cửa sổ quan sát và tối đa đến 10 cổng, giúp tăng độ bền khi hoạt động trong môi trường áp suất cao.

Thiết bị đo mức Wise Model L500, L510 - đồng hồ đo mức loại 2 màu:

Đặc điểm của thiết bị đo mực nước hai màu - đồng hồ đo mức Wise:

■ Mực nước riêng biệt
Mực nước có sự khác biệt rõ rệt và được xác nhận từ khoảng cách xa vì một đèn chiếu sáng được lắp ở phía sau của máy đo mực nước, qua đó bề mặt nhìn thấy được tách thành hai phần, một phần là không gian hơi nước đỏ và một phần khác là nước nồi hơi xanh.

■ Mực nước chính xác được chỉ ra
Vì sự phân tách hai màu dựa trên nguyên tắc của khoa học quang học, mực nước bình thường luôn có thể được chỉ ra ngay cả trong một phương sai tức thời của mực nước.

■ Có thể quan sát từ xa
Mực nước xuất hiện trên bề mặt nhìn thấy có thể được chuyển đến phòng vận hành (Điều khiển) bằng cách lắp một số gương phản xạ (Ở nơi thuận tiện nhất để người vận hành quan sát). Là phương pháp cải tiến nhất, quan sát qua truyền hình được sử dụng, do đó, chúng tôi cũng đã nghiên cứu và phát triển loại đồng hồ đo mực nước phù hợp với quan sát truyền hình và thu được kết quả thí nghiệm tốt bằng cách thay kính lọc hai màu (Đỏ và xanh) và được sử dụng với số lượng lớn.

Thông số kỹ thuật

**Thông số L500

**Thông số L510

Tính năng của Thiết bị đo mức hiển thị hai màu Wise L500 L510

1. Sự khác biệt của mực nước được phân biệt bằng màu

Mực nước mà thiết bị đo mức hiển thị hai màu Wise L500 L510 đo được có sự khác biệt rõ rệt và được xác nhận từ khoảng cách xa vì một đèn chiếu sáng được lắp ở phía sau của máy đo mức, qua đó bề mặt nhìn thấy được tách thành hai phần, một phần là không gian hơi nước đỏ và một phần khác là nước nồi hơi màu xanh lá cây.

2. Hiển thị chính xác mực nước

Thiết bị đo mức hiển thị hai màu Wise L500 L510 hoạt động theo nguyên tắc của khoa học quan học để chỉ thị sự phân tách hai màu rõ rệt, vì vậy mực nước bình thường có thể được chỉ ra luôn ngay cả trong một phương sai tức thời của mực nước.

3. Có thể quan sát từ xa

Mực nước mà người quan sát thấy được trên bề mặt thiết bị đo mức hiển thị hai màu Wise L500 L510 có thể được chuyển đến phòng vận hành (điều khiển) bằng cách lắp một số gương phản xạ ở những nơi thuận tiện nhất để người vận hành quan sát.

 Ưu điểm của thước đo mức hai màu

Hiển thị rõ ràng : Nhờ hệ thống hai màu đỏ và xanh, người vận hành có thể dễ dàng phân biệt nước và hơi trong lò hơi.

Quan sát từ xa : Thiết bị cho phép quan sát mức nước từ khoảng cách xa hoặc thông qua gương phản xạ hoặc camera giám sát.

Độ bền cao : Thiết kế thân thép và kính chịu áp lực giúp thiết bị hoạt động bền bỉ trong môi trường công nghiệp.

Phù hợp với áp suất cao : Đặc biệt model L510 được thiết kế để hoạt động trong hệ thống áp suất rất cao.

 Ứng dụng của thước đo mức L500, L510

Thước đo mức hai màu thường được sử dụng trong các ngành công nghiệp như:

Nhà máy nhiệt điện : Theo dõi mức nước trong lò hơi và drum boiler.

Ngành dầu khí : Kiểm soát mức chất lỏng trong bồn chứa và thiết bị xử lý dầu khí.

Nhà máy hóa chất : Giám sát mức dung dịch trong các bồn phản ứng và bồn chứa hóa chất.

Nhà máy năng lượng : Ứng dụng trong hệ thống hơi nước và thiết bị trao đổi nhiệt.
