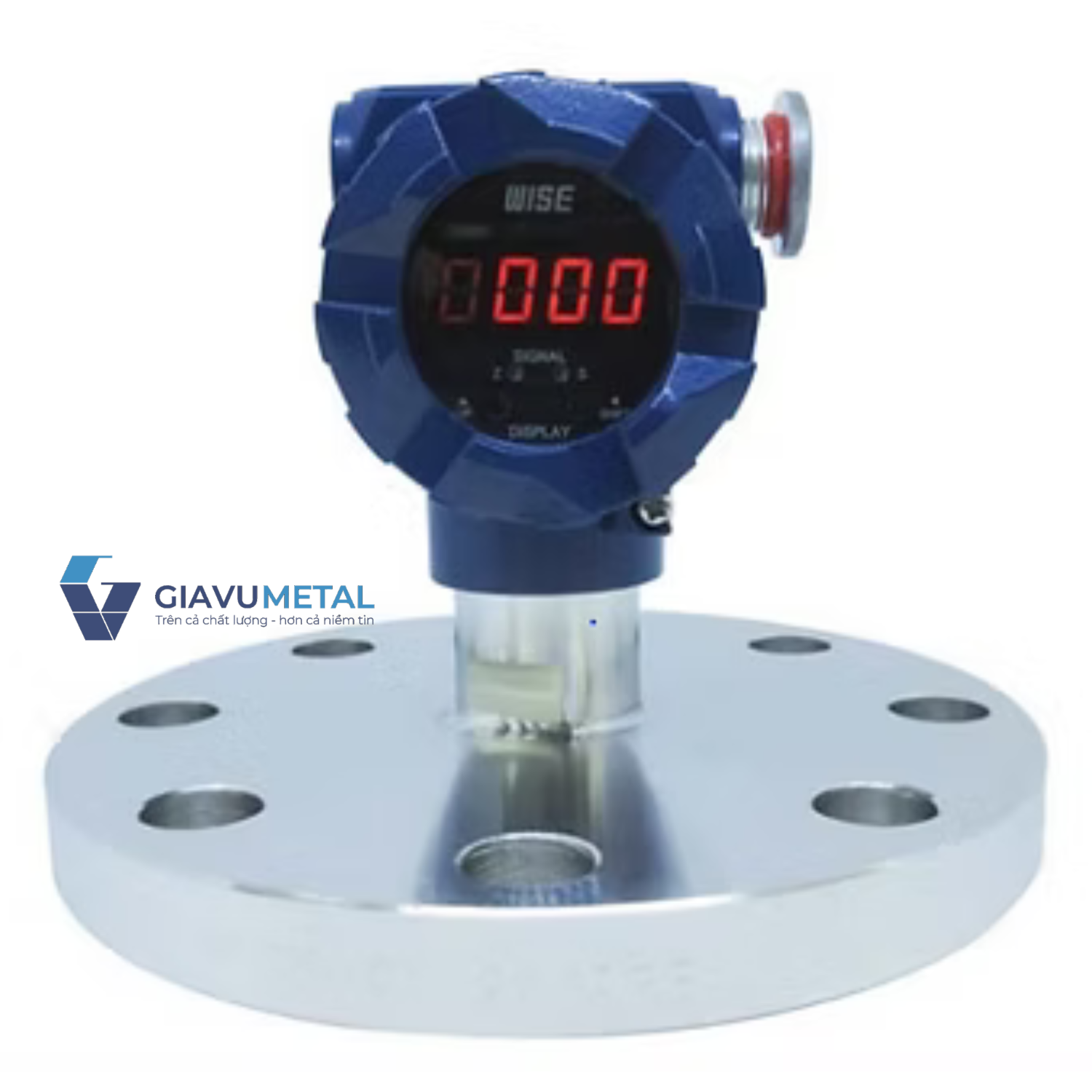

Cảm biến mức L74S (Capacity ceramic cell)

Cảm biến mức L74S (Capacity ceramic cell)

Cảm biến mức L74S là thiết bị đo mức chất lỏng dựa trên nguyên lý áp suất thủy tĩnh, sử dụng ceramic capacitive sensor (cảm biến gốm điện dung) để xác định chiều cao của chất lỏng trong bồn chứa.
Khi mức chất lỏng thay đổi, áp suất do cột chất lỏng tác động lên bề mặt cảm biến cũng thay đổi. Áp suất này sẽ được cảm biến chuyển đổi thành tín hiệu điện và sau đó được xử lý thành tín hiệu chuẩn 4–20mA để truyền về hệ thống điều khiển như PLC, SCADA hoặc bộ hiển thị mức.
Công nghệ ceramic cell giúp cảm biến có độ ổn định cao, ít bị ảnh hưởng bởi nhiệt độ, áp suất và môi trường hóa chất. Đây là lý do tại sao dòng cảm biến mức này được sử dụng rộng rãi trong các hệ thống công nghiệp hiện đại.

Nguyên lý hoạt động của cảm biến mức L74S

Nguyên lý hoạt động của cảm biến mức L74S dựa trên định luật áp suất thủy tĩnh:
Áp suất của chất lỏng trong bồn được tính theo công thức: P = ρ × g × h
Trong đó:

• P: áp suất tại vị trí cảm biến
• ρ: khối lượng riêng của chất lỏng
• g: gia tốc trọng trường
• h: chiều cao cột chất lỏng

Cảm biến ceramic sẽ đo áp suất này và chuyển đổi thành tín hiệu điện. Bộ transmitter bên trong sẽ xử lý tín hiệu và xuất ra tín hiệu analog 4–20mA, tương ứng với mức chất lỏng từ thấp đến cao.
Ví dụ:

• 4mA → mức thấp nhất
• 20mA → mức cao nhất

-> Nhờ vậy hệ thống PLC hoặc bộ điều khiển có thể dễ dàng giám sát và điều khiển mức chất lỏng trong bồn chứa.

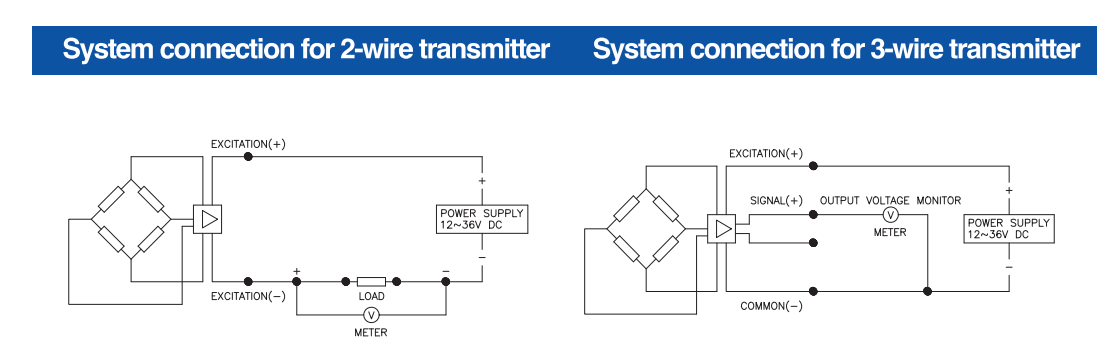

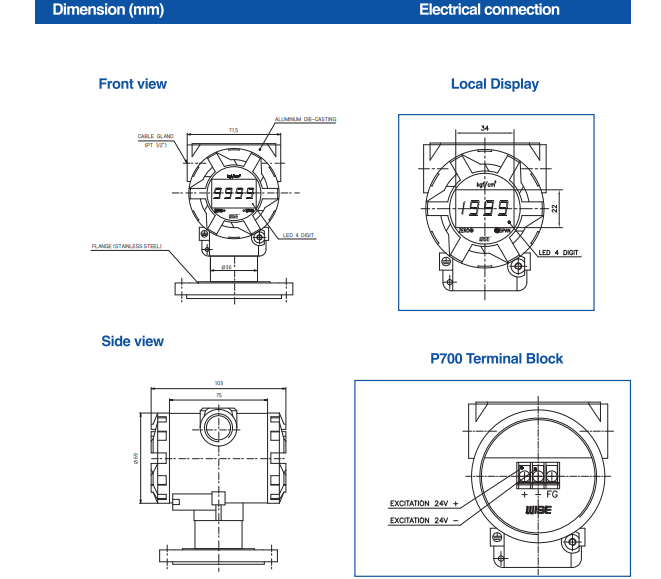

Sơ đồ đấu nối và kích thước

Ưu điểm nổi bật của cảm biến mức L74S

Độ chính xác cao : Cảm biến sử dụng ceramic capacitive cell có độ chính xác cao và khả năng đo ổn định trong thời gian dài, giúp hệ thống đo mức hoạt động tin cậy.

Độ bền vượt trội :Phần tiếp xúc với môi trường được chế tạo từ thép không gỉ 316L, có khả năng chống ăn mòn và chịu được môi trường hóa chất hoặc nước thải.

Khả năng chịu quá áp tốt : So với nhiều loại cảm biến khác, cảm biến mức ceramic có khả năng chịu áp suất cao mà không bị hư hỏng hoặc sai số lớn.

Hoạt động ổn định trong môi trường khắc nghiệt : Thiết bị được thiết kế với vỏ chống nước và chống bụi, đảm bảo hoạt động ổn định trong môi trường công nghiệp.

Tín hiệu đầu ra tiêu chuẩn : Cảm biến cung cấp tín hiệu 4–20mA, dễ dàng kết nối với:

• PLC
• HMI
• SCADA
• Bộ hiển thị mức

Ứng dụng của cảm biến mức L74S trong công nghiệp

Nhờ độ bền cao và khả năng đo chính xác, cảm biến mức L74S được ứng dụng rộng rãi trong nhiều lĩnh vực.

Hệ thống xử lý nước : Trong các nhà máy xử lý nước sạch hoặc nước thải, cảm biến được sử dụng để:

• Đo mức bể chứa nước
• Kiểm soát bơm cấp nước
• Giám sát mức nước bể lắng

Bồn chứa trong nhà máy : Cảm biến mức L74S thường được lắp đặt tại:

• Bồn chứa hóa chất
• Bồn chứa dung dịch công nghiệp
• Bồn chứa nước sản xuất

Ngành thực phẩm và đồ uống : Trong các dây chuyền sản xuất thực phẩm, thiết bị giúp đo mức:

• Nước
• Siro
• Dung dịch thực phẩm

-> Nhờ vật liệu 316L, cảm biến đảm bảo an toàn cho môi trường sản xuất.

Ngành hóa chất và hóa dầu : Cảm biến có khả năng chống ăn mòn và chịu áp suất tốt, phù hợp với các môi trường hóa chất công nghiệp.

Thông số kỹ thuật cơ bản của cảm biến mức L74S

Một số thông số kỹ thuật phổ biến của level transmitter L74S bao gồm:

• Công nghệ cảm biến: Ceramic capacitive cell
• Dải đo: từ 250 mmH2O đến hàng chục mét nước
• Tín hiệu đầu ra: 4–20mA
• Nguồn cấp: 24VDC
• Vật liệu màng cảm biến: Ceramic
• Vật liệu thân: Stainless Steel 316L
• Cấp bảo vệ: IP65 / IP67
• Ứng dụng: nước, hóa chất, chất lỏng công nghiệp

Lợi ích khi sử dụng cảm biến mức L74S

Việc sử dụng cảm biến mức L74S giúp doanh nghiệp:

• Tự động hóa hệ thống đo mức bồn chứa
• Giảm chi phí vận hành và nhân công
• Giám sát mức chất lỏng chính xác
• Tăng độ an toàn trong vận hành
• Nâng cao hiệu quả quản lý sản xuất

 - Đặc biệt trong các hệ thống điều khiển tự động, cảm biến mức đóng vai trò quan trọng trong việc đảm bảo quá trình sản xuất diễn ra liên tục và ổn định.
 - Cảm biến mức L74S (Capacity ceramic cell) là giải pháp đo mức chất lỏng hiệu quả, chính xác và bền bỉ cho các hệ thống công nghiệp. Nhờ sử dụng công nghệ ceramic capacitive sensor, thiết bị mang lại độ ổn định cao, khả năng chống ăn mòn tốt và hoạt động đáng tin cậy trong nhiều môi trường khác nhau.
 - Với tín hiệu đầu ra tiêu chuẩn 4–20mA, cảm biến dễ dàng tích hợp vào các hệ thống PLC, SCADA và điều khiển tự động, giúp doanh nghiệp tối ưu hóa quy trình vận hành và nâng cao hiệu quả sản xuất.
