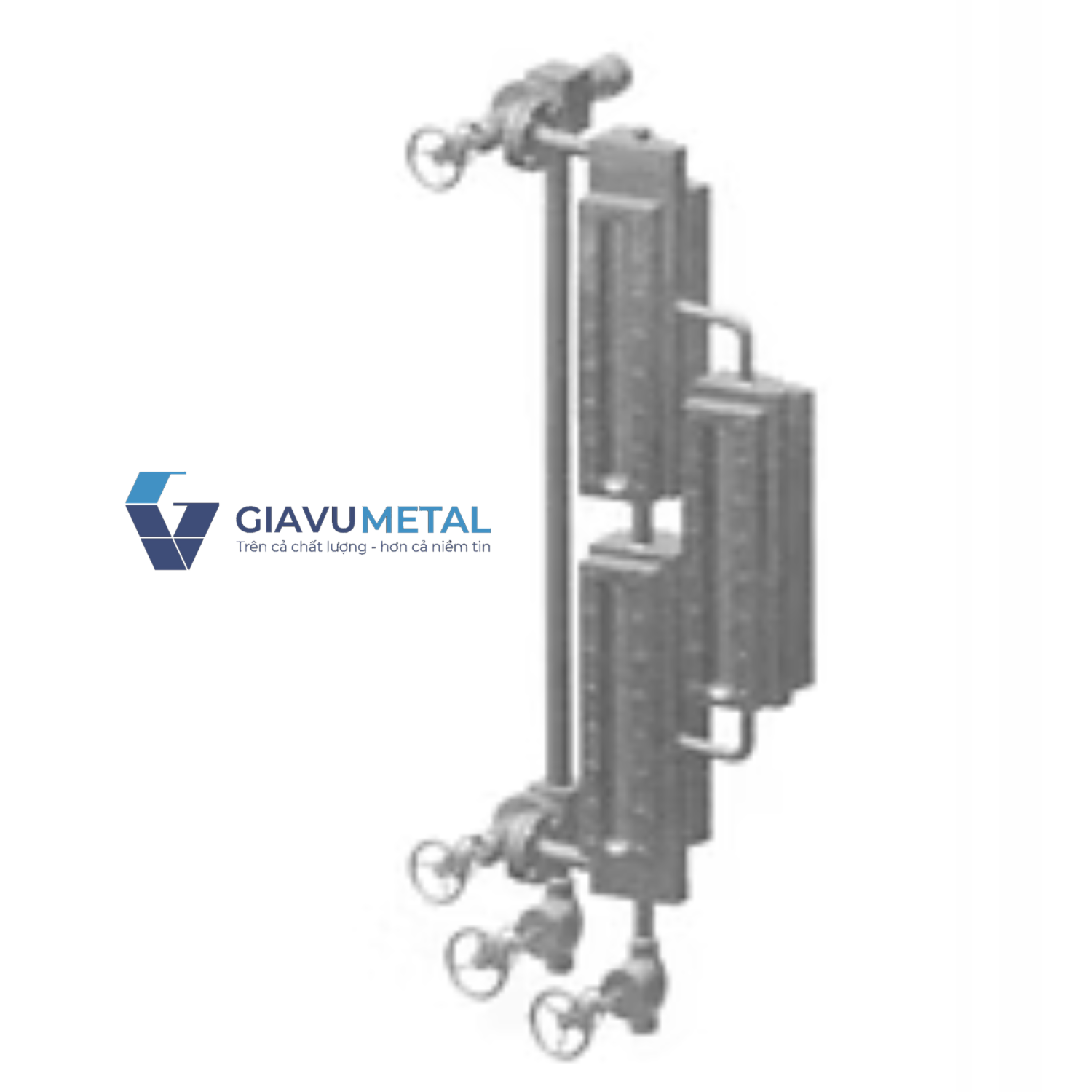

Thước đo mức loại transparent và hai-màu L500

Thiết bị đo mức dạng trong suốt Wise L500 được hãng Wise Control sản xuất, có phần thân được thiết kế hình chữ V trên góc, như bạn thấy trong hình cắt ngang bên dưới, để tách ánh sáng từ đèn chiếu sáng (được lắp phía sau thiết bị đo) thành hai màu xanh lục và đỏ.
Thân của hai đồng hồ đo mức loại màu có hình chữ V trên góc của nó, như bạn thấy trong hình cắt ngang sau đây, để tách ánh sáng từ đèn chiếu sáng (được lắp phía sau đồng hồ đo) thành hai màu xanh lục và đỏ. Phần vỏ bọc của model L500 này đều được gia cố sườn vững chắc.

Thước đo mức L500 được thiết kế để đáp ứng các yêu cầu này, đặc biệt trong những môi trường áp suất cao và nhiệt độ cao. Thiết bị sử dụng kính quan sát đặc biệt cho phép người vận hành theo dõi trực tiếp mức chất lỏng bên trong thiết bị.

L500 thường được sản xuất với hai loại hiển thị chính:

• Transparent Level Gauge – thước đo mức kính trong suốt
• Two-Color Level Gauge – thước đo mức kính hai màu

-> Hai loại này giúp cải thiện khả năng quan sát trong nhiều điều kiện vận hành khác nhau.

Thước đo mức Transparent

Thước đo mức Transparent sử dụng hai tấm kính phẳng trong suốt được lắp đối diện nhau. Chất lỏng bên trong thiết bị sẽ được quan sát trực tiếp thông qua lớp kính này.

Đặc điểm của loại transparent

• Cho phép quan sát trực tiếp chất lỏng bên trong thiết bị
• Có thể kết hợp với đèn chiếu sáng phía sau để tăng khả năng quan sát
• Phù hợp với nhiều loại chất lỏng khác nhau

->Loại thước đo này thường được sử dụng trong các hệ thống yêu cầu kiểm tra trực quan trạng thái của chất lỏng, chẳng hạn như màu sắc hoặc độ trong của dung dịch.

Thông số kỹ thuật

Thông số	Giá trị
Model	L500
Loại thiết bị	Transparent / Two-Color Level Gauge
Áp suất làm việc tối đa	khoảng 10 MPa
Nhiệt độ làm việc tối đa	khoảng 400 °C
Vật liệu thân	Carbon Steel / Stainless Steel
Vật liệu kính	Borosilicate hoặc Tempered Glass
Kết nối	Flange
Chiều dài hiển thị	Tùy chỉnh theo yêu cầu
Hệ thống chiếu sáng	Đèn LED hoặc đèn halogen (đối với loại hai màu)

-> Các thông số có thể thay đổi tùy theo nhà sản xuất và yêu cầu hệ thống.

Thước đo mức hai-màu (Two-Color Level Gauge)

Thước đo mức hai-màu là phiên bản nâng cao của thước đo kính truyền thống. Thiết bị sử dụng hệ thống chiếu sáng đặc biệt, tạo ra sự khác biệt màu sắc giữa nước và hơi.

Nguyên lý hiển thị hai màu. Khi ánh sáng đi qua kính:

• Nước sẽ hiển thị màu xanh lá
• Hơi nước sẽ hiển thị màu đỏ

-> Nhờ sự tương phản rõ ràng giữa hai màu này, người vận hành có thể xác định chính xác ranh giới giữa nước và hơi.

Ưu điểm của thước đo hai-màu

• Quan sát dễ dàng từ khoảng cách xa
• Phù hợp cho môi trường nhiệt độ và áp suất cao
• Tăng độ an toàn khi vận hành lò hơi

Đặc điểm của thiết bị đo mực nước hai màu - đồng hồ đo mức Wise:

■ Mực nước riêng biệt
Mực nước có sự khác biệt rõ rệt và được xác nhận từ khoảng cách xa vì một đèn chiếu sáng được lắp ở phía sau của máy đo mực nước, qua đó bề mặt nhìn thấy được tách thành hai phần, một phần là không gian hơi nước đỏ và một phần khác là nước nồi hơi xanh.

■ Mực nước chính xác được chỉ ra
Vì sự phân tách hai màu dựa trên nguyên tắc của khoa học quang học, mực nước bình thường luôn có thể được chỉ ra ngay cả trong một phương sai tức thời của mực nước.

■ Có thể quan sát từ xa
Mực nước xuất hiện trên bề mặt nhìn thấy có thể được chuyển đến phòng vận hành (Điều khiển) bằng cách lắp một số gương phản xạ (Ở nơi thuận tiện nhất để người vận hành quan sát). Là phương pháp cải tiến nhất, quan sát qua truyền hình được sử dụng, do đó, chúng tôi cũng đã nghiên cứu và phát triển loại đồng hồ đo mực nước phù hợp với quan sát truyền hình và thu được kết quả thí nghiệm tốt bằng cách thay kính lọc hai màu (Đỏ và xanh) và được sử dụng với số lượng lớn.

Cấu tạo của thước đo mức L500

Thước đo mức L500 được thiết kế với nhiều bộ phận nhằm đảm bảo độ bền và độ an toàn cao.

Thân thiết bị	Thân thước đo được chế tạo từ thép carbon hoặc thép không gỉ, có khả năng chịu áp lực và nhiệt độ cao.
Kính quan sát	Kính quan sát thường được làm từ borosilicate glass hoặc tempered glass, có khả năng chịu nhiệt và chịu áp lực lớn.
Gioăng làm kín	Gioăng được sử dụng để đảm bảo độ kín tuyệt đối, ngăn ngừa rò rỉ chất lỏng.
Khung bảo vệ	Khung kim loại bảo vệ giúp tránh va đập và tăng độ bền cho kính quan sát.
Hệ thống chiếu sáng	Đối với loại hai-màu, thiết bị được trang bị đèn chiếu sáng chuyên dụng, giúp tạo hiệu ứng màu sắc khi quan sát mức chất lỏng.

Tính năng của Thiết bị đo mức hiển thị hai màu Wise L500 L510

1. Sự khác biệt của mực nước được phân biệt bằng màu

Mực nước mà thiết bị đo mức hiển thị hai màu Wise L500 L510 đo được có sự khác biệt rõ rệt và được xác nhận từ khoảng cách xa vì một đèn chiếu sáng được lắp ở phía sau của máy đo mức, qua đó bề mặt nhìn thấy được tách thành hai phần, một phần là không gian hơi nước đỏ và một phần khác là nước nồi hơi màu xanh lá cây.

2. Hiển thị chính xác mực nước

Thiết bị đo mức hiển thị hai màu Wise L500 L510 hoạt động theo nguyên tắc của khoa học quan học để chỉ thị sự phân tách hai màu rõ rệt, vì vậy mực nước bình thường có thể được chỉ ra luôn ngay cả trong một phương sai tức thời của mực nước.

3. Có thể quan sát từ xa

Mực nước mà người quan sát thấy được trên bề mặt thiết bị đo mức hiển thị hai màu Wise L500 L510 có thể được chuyển đến phòng vận hành (điều khiển) bằng cách lắp một số gương phản xạ ở những nơi thuận tiện nhất để người vận hành quan sát.

4. Các thông số cơ bản

• Áp suất thiết kế: 21 Mpa
• Nhiệt kế thiết kế: -20 ~ 400℃
• Nhiệt độ môi trường: -20 ~ 60℃

Ưu điểm của thước đo mức L500

Quan sát rõ ràng : Nhờ kính quan sát chất lượng cao và hệ thống chiếu sáng, thiết bị cho phép người vận hành dễ dàng theo dõi mức chất lỏng.

Hoạt động trong điều kiện khắc nghiệt : Thiết bị có thể hoạt động ổn định trong môi trường áp suất và nhiệt độ cao, đặc biệt là trong hệ thống lò hơi.

Độ bền cao : Các vật liệu chế tạo được lựa chọn kỹ lưỡng để đảm bảo tuổi thọ lâu dài và khả năng chịu môi trường công nghiệp.

Tăng độ an toàn : Việc theo dõi mức nước chính xác giúp ngăn ngừa sự cố nguy hiểm trong lò hơi, chẳng hạn như cạn nước.

Ứng dụng của thước đo mức L500

Nhà máy nhiệt điện : Giám sát mức nước trong lò hơi và hệ thống hơi nước.

Ngành dầu khí : Theo dõi mức chất lỏng trong bồn chứa nhiên liệu hoặc thiết bị xử lý dầu.

Nhà máy hóa chất : Kiểm soát mức dung dịch trong bồn phản ứng và bồn chứa hóa chất.

Hệ thống xử lý nước : Theo dõi mức nước trong bể chứa và hệ thống lọc nước.

Ngành công nghiệp nặng : Thiết bị cũng được sử dụng trong nhiều quy trình sản xuất yêu cầu kiểm soát mức chất lỏng chính xác.
