Optional Jacket Type đo mức cho L100 và L200

Trong các hệ thống bồn chứa hoặc thiết bị áp lực, việc quan sát trực tiếp mức chất lỏng là yêu cầu quan trọng nhằm đảm bảo vận hành an toàn và kiểm soát quy trình. Level Gauge là thiết bị cho phép người vận hành nhìn thấy mức chất lỏng thông qua kính quan sát gắn bên ngoài bồn.

Hai dòng thiết bị phổ biến hiện nay là L100 và L200 Level Gauge.

Level Gauge L100 : L100 là loại Reflex Level Gauge (kính phản xạ). Bề mặt kính được thiết kế với các rãnh phản xạ đặc biệt giúp phân biệt rõ ràng giữa phần chứa chất lỏng và phần chứa hơi. Khi ánh sáng chiếu vào bề mặt kính, khu vực chứa chất lỏng sẽ có màu tối, trong khi khu vực chứa hơi sẽ phản xạ sáng hơn.

Ưu điểm của L100 gồm:

• Quan sát mức chất lỏng rõ ràng
• Không cần nguồn sáng bên ngoài
• Cấu tạo đơn giản
• Độ bền cao trong môi trường công nghiệp

Level Gauge L200 : L200 là loại Transparent Level Gauge (kính trong suốt). Khác với L100, loại này sử dụng hai lớp kính phẳng và người vận hành có thể nhìn xuyên qua để quan sát mức chất lỏng.

Đặc điểm của L200:

• Phù hợp với chất lỏng có màu
• Có thể sử dụng kết hợp đèn chiếu sáng
• Thường dùng trong hệ thống áp suất và nhiệt độ cao

Cả hai dòng thiết bị này đều có thể được trang bị thêm các tùy chọn mở rộng để phù hợp với từng điều kiện vận hành, trong đó Optional Jacket Type là một trong những tùy chọn quan trọng.

Optional Jacket Type là gì?

Optional Jacket Type là một lớp áo gia nhiệt (heating jacket) được lắp bao quanh thân của level gauge. Lớp áo này cho phép dòng môi chất gia nhiệt như hơi nước (steam) hoặc dầu nóng (hot oil) chạy qua để duy trì nhiệt độ của chất lỏng bên trong thiết bị.

Mục đích chính của Jacket Type là:

• Ngăn chất lỏng bị đông đặc
• Giảm độ nhớt của môi chất
• Đảm bảo mức chất lỏng hiển thị chính xác
• Duy trì khả năng quan sát của kính đo mức

Trong nhiều quy trình công nghiệp, nếu nhiệt độ giảm xuống quá thấp, chất lỏng có thể bị kết tinh hoặc đông cứng, làm cho việc đo mức trở nên không chính xác hoặc thậm chí gây tắc nghẽn thiết bị.

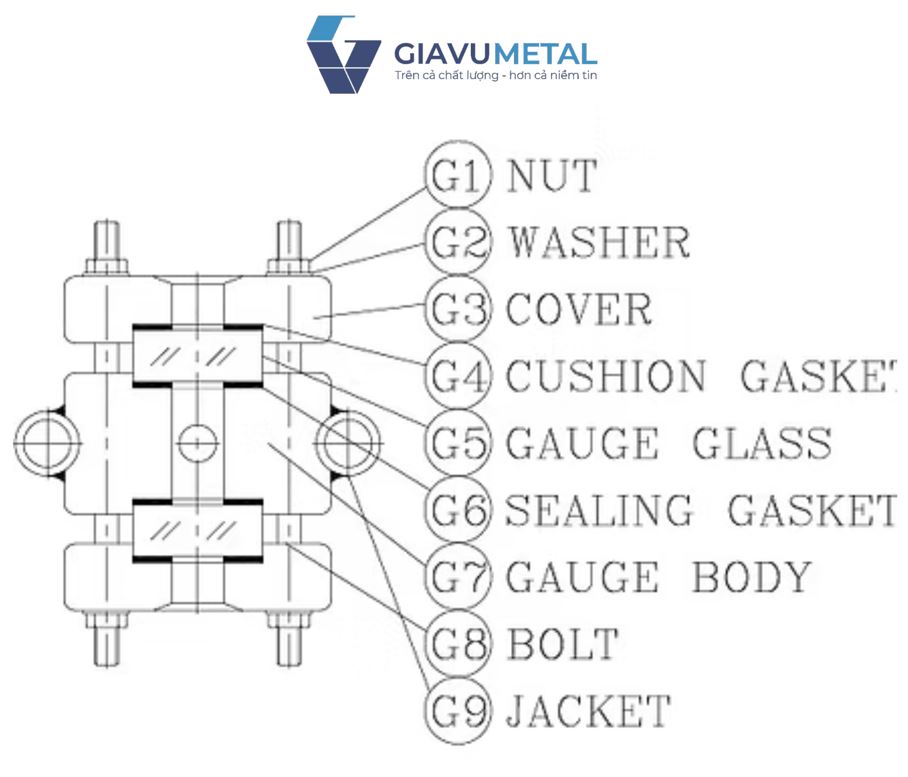

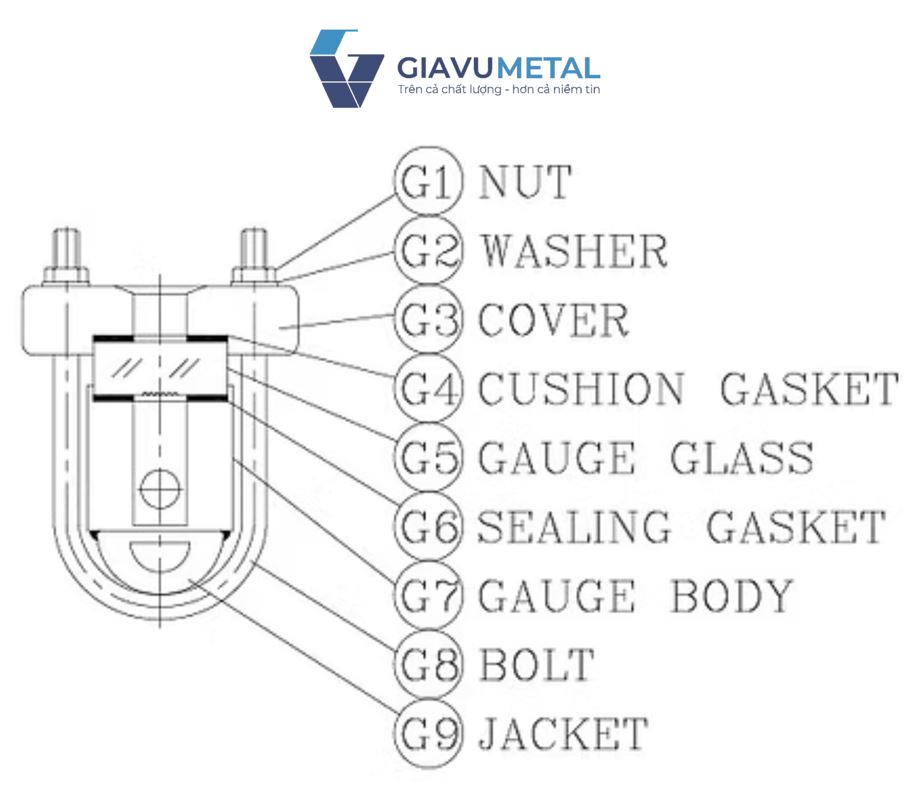

Cấu tạo của Jacket Type Level Gauge

Một hệ thống Level Gauge có tùy chọn Jacket Type thường bao gồm các thành phần chính sau:

 - Thân Level Gauge : Đây là bộ phận chính của thiết bị, nơi chứa kính quan sát và kết nối trực tiếp với bồn chứa hoặc thiết bị áp lực.

 - Kính quan sát : Kính được làm từ vật liệu chịu áp suất và nhiệt độ cao, giúp người vận hành quan sát mức chất lỏng.

 - Heating Jacket : Lớp áo gia nhiệt được thiết kế bao quanh thân thiết bị. Bên trong lớp áo này có các đường dẫn cho môi chất gia nhiệt.

 - Đầu nối vào và ra : Hai đầu kết nối cho phép hơi nước hoặc dầu nóng đi vào và đi ra khỏi jacket, tạo thành một vòng tuần hoàn nhiệt.

Nhờ cấu tạo này, nhiệt độ của môi chất bên trong level gauge luôn được duy trì ổn định.

Nguyên lý hoạt động của Jacket Type

Nguyên lý hoạt động của Jacket Type khá đơn giản. Khi hệ thống vận hành, hơi nước hoặc dầu nóng được cấp vào lớp áo gia nhiệt bao quanh thân level gauge. Nhiệt lượng từ môi chất gia nhiệt sẽ truyền qua thành kim loại của thiết bị và làm nóng chất lỏng bên trong. Nhờ đó:

• Chất lỏng duy trì trạng thái lỏng
• Không xảy ra hiện tượng kết tinh
• Mức chất lỏng hiển thị rõ ràng trên kính

Quá trình này giúp thiết bị hoạt động ổn định ngay cả trong môi trường nhiệt độ thấp hoặc khi xử lý các chất có độ nhớt cao.

Khi nào cần sử dụng Optional Jacket Type?

Không phải tất cả các ứng dụng đo mức đều cần sử dụng Jacket Type. Tùy chọn này thường được áp dụng trong các trường hợp sau:

 - Chất lỏng có độ nhớt cao : Một số loại dầu nặng hoặc polymer có độ nhớt cao ở nhiệt độ thường. Khi nhiệt độ giảm, chúng có thể trở nên đặc và khó quan sát mức.

 - Chất lỏng dễ đông đặc : Nhiều loại hóa chất hoặc vật liệu công nghiệp có điểm đông đặc tương đối cao, ví dụ như lưu huỳnh nóng chảy hoặc nhựa resin.

 - Quy trình yêu cầu nhiệt độ ổn định : Trong các hệ thống sản xuất hóa chất hoặc thực phẩm, việc duy trì nhiệt độ ổn định giúp đảm bảo chất lượng sản phẩm.

 - Hệ thống hoạt động ngoài trời : Ở những khu vực có nhiệt độ môi trường thấp, Jacket Type giúp ngăn ngừa hiện tượng đóng băng.

Ứng dụng của Jacket Type Level Gauge

Level Gauge có Jacket Type được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau.

 - Ngành dầu khí : Trong các bồn chứa dầu nặng hoặc bitumen, nhiệt độ cần được duy trì để đảm bảo khả năng bơm và đo mức chính xác.

 - Nhà máy hóa chất : Các hóa chất như polymer, resin hoặc paraffin thường yêu cầu gia nhiệt để giữ trạng thái lỏng.

 - Nhà máy điện : Trong hệ thống lò hơi và xử lý nhiên liệu, Jacket Type giúp duy trì nhiệt độ của dầu nhiên liệu.

 - Ngành thực phẩm : Một số sản phẩm như mật đường hoặc dầu thực vật có thể trở nên đặc khi nhiệt độ giảm.

Ưu điểm khi sử dụng Jacket Type

Việc sử dụng Optional Jacket Type mang lại nhiều lợi ích cho hệ thống đo mức:

• Giữ nhiệt độ môi chất ổn định
• Tránh hiện tượng tắc nghẽn thiết bị
• Tăng độ chính xác khi quan sát mức chất lỏng
• Giảm chi phí bảo trì và vệ sinh thiết bị
• Tăng tuổi thọ của level gauge

Trong các ngành công nghiệp như dầu khí, hóa chất, năng lượng hay thực phẩm, việc lựa chọn đúng loại level gauge và các tùy chọn đi kèm như Jacket Type sẽ giúp hệ thống vận hành an toàn, ổn định và hiệu quả hơn. Nhờ những ưu điểm này, Jacket Type trở thành một tùy chọn phổ biến trong các hệ thống đo mức công nghiệp.

Optional Jacket Type là một tùy chọn quan trọng cho các dòng Level Gauge L100 và L200 khi làm việc với môi chất có độ nhớt cao hoặc dễ đông đặc. Bằng cách sử dụng lớp áo gia nhiệt bao quanh thiết bị, hệ thống có thể duy trì nhiệt độ ổn định và đảm bảo việc quan sát mức chất lỏng luôn rõ ràng.
