Cảm biến mức L72S (stainless steel silicon cell)

Cảm biến mức L72S (Stainless steel silicon cell) là gì?

 - Cảm biến mức L72S là thiết bị đo mức chất lỏng hoạt động dựa trên nguyên lý áp suất thủy tĩnh, sử dụng cảm biến silicon áp điện trở (piezoresistive silicon sensor) đặt trong vỏ thép không gỉ để đo áp suất của cột chất lỏng.
 - Khi mức chất lỏng trong bồn hoặc bể chứa thay đổi, áp suất do cột chất lỏng tạo ra cũng thay đổi. Áp suất này tác động lên màng cảm biến silicon, từ đó tạo ra tín hiệu điện tương ứng với áp suất đo được.
 - Tín hiệu điện này sau đó được bộ transmitter bên trong xử lý và chuyển đổi thành tín hiệu chuẩn 4–20mA, giúp hệ thống điều khiển như PLC, HMI hoặc SCADA có thể giám sát và điều khiển mức chất lỏng một cách chính xác.
 - Nhờ sử dụng công nghệ stainless steel silicon cell, cảm biến mức L72S mang lại độ nhạy cao, độ chính xác tốt và khả năng hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.

Nguyên lý hoạt động của cảm biến mức L72S

Nguyên lý hoạt động của cảm biến mức L72S dựa trên mối quan hệ giữa áp suất và chiều cao cột chất lỏng. Áp suất tại vị trí đặt cảm biến được tính theo công thức:  P = ρ × g × h

Trong đó:

• P: áp suất do cột chất lỏng tạo ra
• ρ: khối lượng riêng của chất lỏng
• g: gia tốc trọng trường
• h: chiều cao của cột chất lỏng

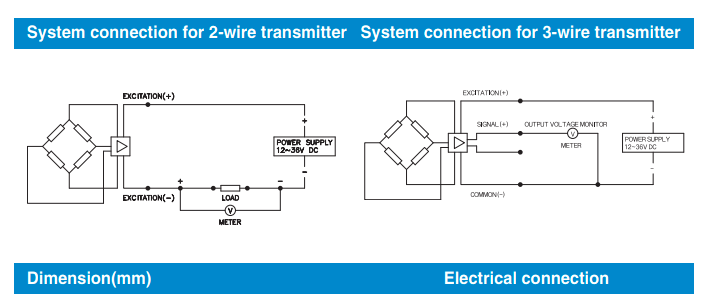

Áp suất này sẽ tác động lên màng silicon của cảm biến. Bên trong cảm biến có các điện trở áp điện (piezoresistive resistors) được kết nối thành cầu Wheatstone. Khi áp suất thay đổi, điện trở trong cầu đo sẽ thay đổi theo. Sự thay đổi này tạo ra tín hiệu điện, sau đó được:

1. Bù nhiệt độ
2. Khuếch đại tín hiệu
3. Chuyển đổi thành tín hiệu analog chuẩn

Cuối cùng, thiết bị xuất ra tín hiệu 4–20mA, tương ứng với mức chất lỏng từ thấp đến cao trong bồn chứa.

Ưu điểm nổi bật của cảm biến mức L72S

Độ chính xác cao : Cảm biến silicon áp điện trở mang lại độ nhạy cao và độ chính xác tốt, phù hợp cho nhiều ứng dụng đo mức trong công nghiệp.

Độ ổn định lâu dài : Thiết bị được thiết kế để hoạt động ổn định trong thời gian dài, hạn chế sai số do thay đổi nhiệt độ hoặc điều kiện môi trường.

Khả năng chống ăn mòn tốt : Phần tiếp xúc với môi trường được chế tạo từ thép không gỉ 316L, giúp cảm biến có khả năng chống ăn mòn khi làm việc trong môi trường nước hoặc hóa chất nhẹ.

Thiết kế bền bỉ : Cảm biến mức L72S có vỏ thép không gỉ chống nước và chống bụi, giúp thiết bị hoạt động tốt trong môi trường công nghiệp khắc nghiệt.

Tín hiệu đầu ra tiêu chuẩn 4–20mA : Tín hiệu 4–20mA giúp thiết bị dễ dàng kết nối với các hệ thống điều khiển tự động như:

• PLC
• Bộ hiển thị mức
• HMI
• SCADA

Ứng dụng của cảm biến mức L72S

Hệ thống xử lý nước : Trong các nhà máy xử lý nước sạch hoặc nước thải, cảm biến được sử dụng để:

• Đo mức bể nước
• Giám sát bể lắng
• Điều khiển bơm cấp nước

Bồn chứa trong nhà máy : Cảm biến mức L72S được lắp đặt trong nhiều loại bồn chứa như:

• Bồn nước công nghiệp
• Bồn chứa dung dịch
• Bồn hóa chất nhẹ

Ngành thực phẩm và đồ uống : Trong ngành thực phẩm, cảm biến được sử dụng để đo mức:

• Nước
• Siro
• Dung dịch sản xuất

-> Nhờ vật liệu 316L, cảm biến phù hợp với các tiêu chuẩn vệ sinh trong sản xuất thực phẩm.

Ngành hóa chất : Thiết bị có thể sử dụng trong các hệ thống đo mức hóa chất hoặc dung dịch công nghiệp có độ ăn mòn thấp.

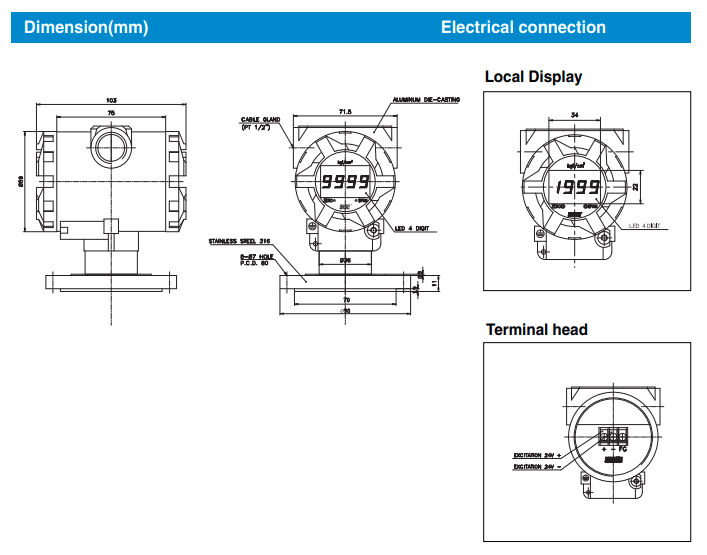

Thông số kỹ thuật cơ bản của cảm biến mức L72S

Một số thông số kỹ thuật phổ biến của level transmitter L72S gồm:

• Công nghệ cảm biến: Stainless steel silicon cell
• Dải đo: từ vài trăm mmH2O đến nhiều mét nước
• Tín hiệu đầu ra: 4–20mA
• Nguồn cấp: 24VDC
• Vật liệu màng cảm biến: Silicon
• Vật liệu thân: Stainless Steel 316L
• Cấp bảo vệ: IP65 hoặc IP67
• Ứng dụng: đo mức nước, dung dịch, hóa chất nhẹ

Lợi ích khi sử dụng cảm biến mức L72S

Sử dụng cảm biến mức L72S mang lại nhiều lợi ích cho hệ thống công nghiệp:

• Tự động hóa hệ thống đo mức bồn chứa
• Giảm chi phí vận hành và nhân công
• Giám sát mức chất lỏng liên tục
• Nâng cao độ an toàn cho hệ thống
• Tăng hiệu quả quản lý sản xuất

-> Nhờ khả năng đo chính xác và tín hiệu đầu ra tiêu chuẩn, cảm biến dễ dàng tích hợp vào các hệ thống điều khiển hiện đại.

- Cảm biến mức L72S (Stainless steel silicon cell) là thiết bị đo mức chất lỏng hiệu quả và đáng tin cậy trong nhiều ứng dụng công nghiệp. Với công nghệ cảm biến silicon áp điện trở, thiết bị mang lại độ chính xác cao, độ ổn định tốt và khả năng hoạt động bền bỉ trong môi trường khắc nghiệt.
- Nhờ tín hiệu đầu ra 4–20mA tiêu chuẩn, cảm biến có thể dễ dàng kết nối với các hệ thống PLC, SCADA và điều khiển tự động, giúp doanh nghiệp tối ưu hóa quy trình vận hành và nâng cao hiệu quả sản xuất.
