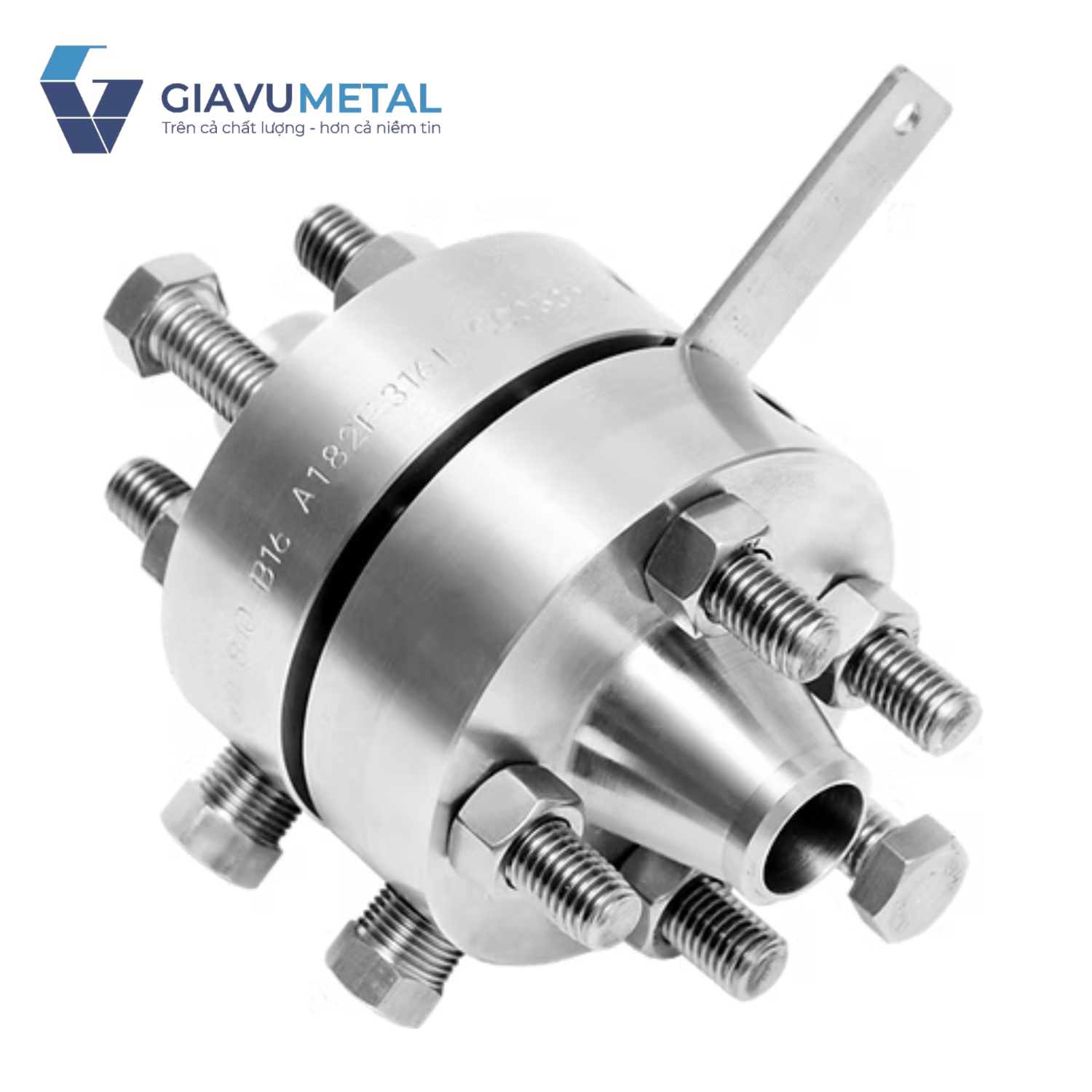

Orifice flange assembly F500-Cụm mặt bích lỗ tiết lưu model F500

Orifice Flange Assembly F500 là gì?

Orifice Flange Assembly F500 là một thiết bị đo lưu lượng sử dụng tấm orifice (orifice plate) được lắp đặt giữa hai mặt bích của đường ống để tạo ra sự chênh lệch áp suất khi dòng chất lưu đi qua.

Khi chất lỏng, khí hoặc hơi đi qua lỗ tiết lưu của tấm orifice, vận tốc dòng chảy sẽ tăng lên và áp suất giảm xuống. Sự chênh lệch áp suất giữa hai phía của tấm orifice sẽ được đo bằng cảm biến áp suất chênh lệch (Differential Pressure Transmitter).

Dựa trên giá trị chênh áp này, hệ thống điều khiển có thể tính toán được lưu lượng dòng chảy trong đường ống. Nhờ nguyên lý đo đơn giản nhưng hiệu quả, orifice flange assembly F500 được sử dụng rộng rãi trong các hệ thống đo lưu lượng công nghiệp.

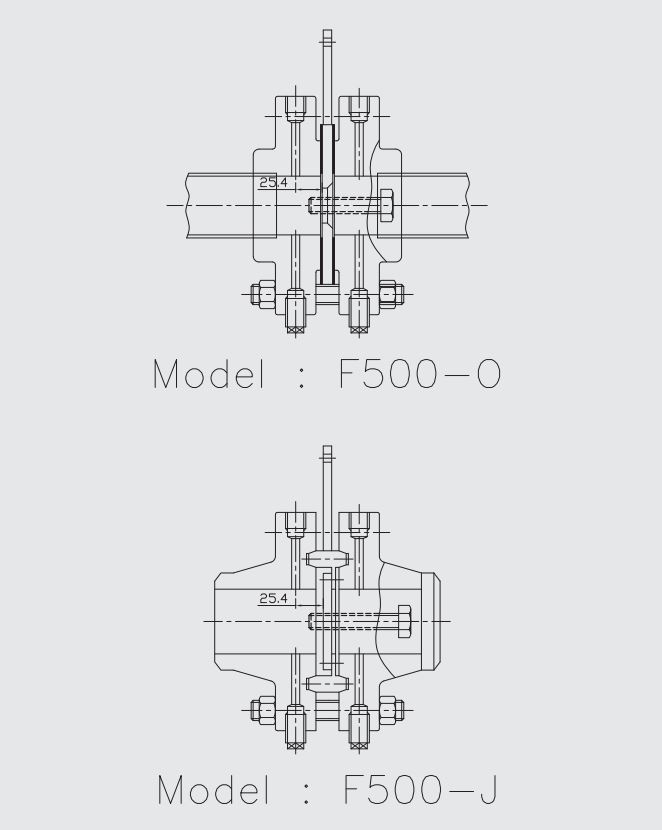

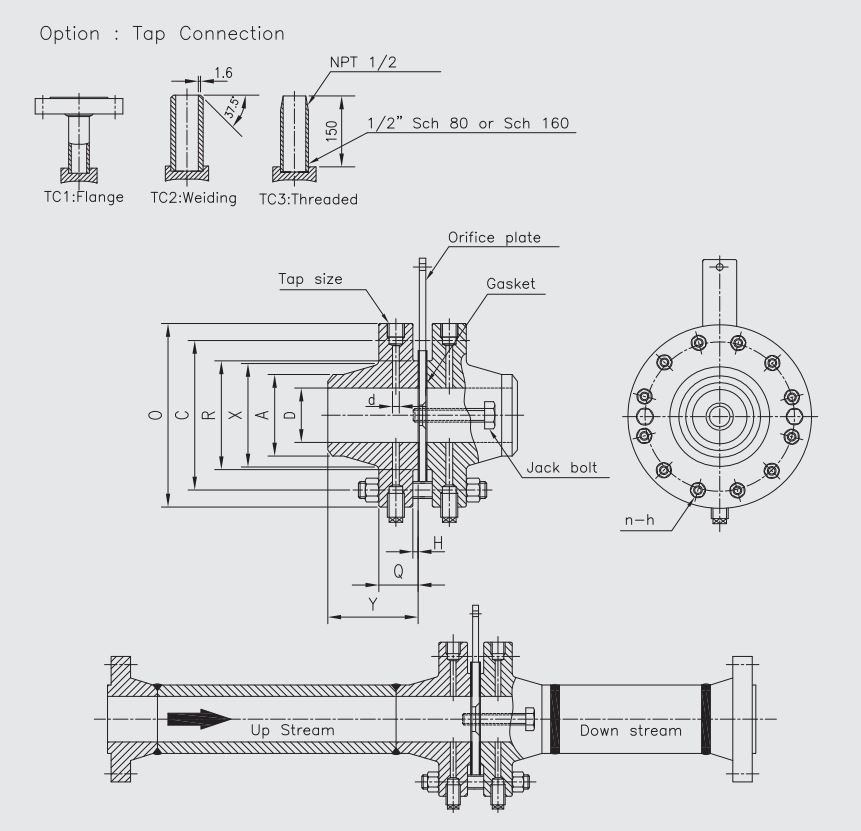

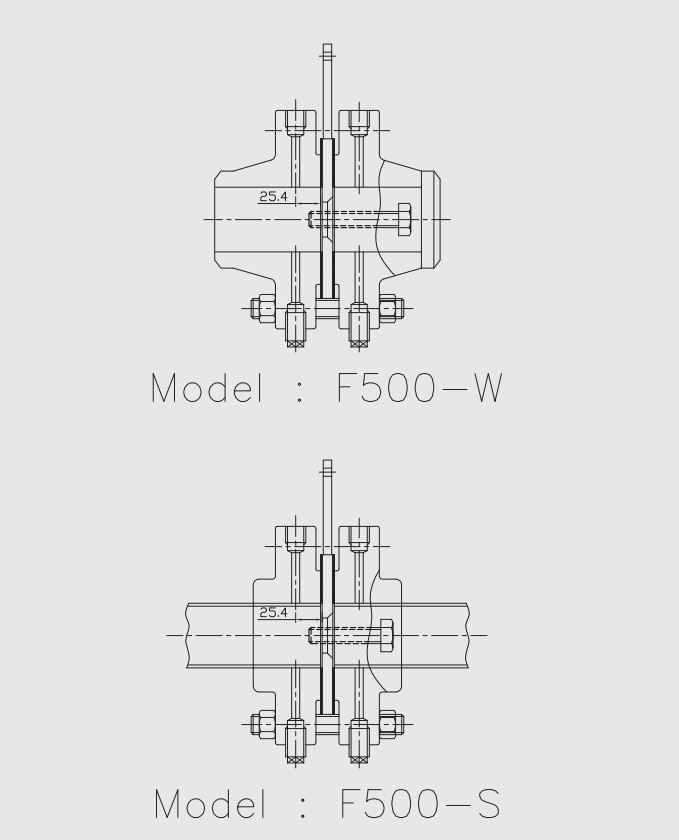

Cấu tạo của Orifice Flange Assembly F500

Một bộ Orifice Flange Assembly F500 thường bao gồm các thành phần chính sau:

1. Orifice Plate : Orifice plate là tấm kim loại có lỗ tròn chính xác ở giữa, được lắp giữa hai mặt bích của đường ống. Khi dòng chảy đi qua lỗ này sẽ tạo ra sự chênh lệch áp suất.

Tấm orifice thường được chế tạo từ:

• Stainless Steel 304
• Stainless Steel 316
• Alloy steel

->Tùy theo môi trường và loại chất lưu.

2. Orifice Flange

Hai orifice flange được thiết kế đặc biệt với các cổng lấy áp (pressure taps) để đo áp suất trước và sau tấm orifice.

Các cổng lấy áp này được kết nối với ống impulse line để truyền áp suất đến bộ transmitter.

3. Pressure Tap : Pressure tap là các điểm lấy áp suất nằm trên mặt bích, giúp đo chính xác áp suất trước và sau tấm orifice. : Có nhiều tiêu chuẩn lấy áp như:

• Flange tap
• Corner tap
• Radius tap

Bolt và gasket : Bộ bulong và gasket giúp kết nối chắc chắn hai mặt bích với đường ống và đảm bảo không rò rỉ chất lưu.

Nguyên lý hoạt động của Orifice Flange Assembly F500

Nguyên lý hoạt động của Orifice Flange Assembly F500 dựa trên định luật Bernoulli và nguyên lý chênh áp (Differential Pressure). Khi dòng chất lưu đi qua tấm orifice:

• Tiết diện dòng chảy bị thu hẹp tại lỗ orifice
• Vận tốc dòng chảy tăng lên
• Áp suất giảm xuống

-> Điều này tạo ra sự chênh lệch áp suất giữa phía trước và phía sau tấm orifice.

Sự chênh lệch áp suất này được đo bởi Differential Pressure Transmitter, sau đó hệ thống sẽ tính toán lưu lượng theo công thức tiêu chuẩn. Lưu lượng dòng chảy tỷ lệ với căn bậc hai của chênh áp : Q ∝ √ΔP

Trong đó:

• Q: lưu lượng dòng chảy
• ΔP: chênh lệch áp suất

Nhờ vậy hệ thống có thể đo lưu lượng một cách chính xác và ổn định.

Ưu điểm của Orifice Flange Assembly F500

Độ chính xác cao : Orifice flange là phương pháp đo lưu lượng được tiêu chuẩn hóa theo các tiêu chuẩn quốc tế như ISO 5167.

Thiết kế đơn giản : Thiết bị có cấu tạo đơn giản, dễ lắp đặt và bảo trì trong hệ thống đường ống công nghiệp.

Độ bền cao : Các thành phần được chế tạo từ thép không gỉ hoặc hợp kim chịu áp lực, giúp thiết bị hoạt động bền bỉ trong môi trường khắc nghiệt.

Phù hợp với nhiều loại chất lưu : Orifice flange có thể đo lưu lượng của:

• Chất lỏng
• Khí
• Hơi nước

Dễ tích hợp với hệ thống điều khiển : Thiết bị có thể kết hợp với:

• Differential pressure transmitter
• PLC
• SCADA
• Hệ thống giám sát lưu lượng

Ứng dụng của Orifice Flange Assembly F500

Nhờ tính chính xác và độ bền cao, Orifice Flange Assembly F500 được sử dụng trong nhiều ngành công nghiệp.

Ngành dầu khí : Trong các hệ thống đường ống dầu khí, thiết bị được sử dụng để đo lưu lượng:

• Khí tự nhiên
• Dầu thô
• Khí công nghiệp

Nhà máy điện : Orifice flange được sử dụng để đo lưu lượng:

• Hơi nước
• Nước cấp lò hơi
• Khí đốt

Ngành hóa chất : Trong các nhà máy hóa chất, thiết bị giúp đo lưu lượng các loại dung dịch và khí công nghiệp.

Hệ thống xử lý nước : Trong các hệ thống cấp nước và xử lý nước thải, thiết bị được dùng để giám sát lưu lượng nước trong đường ống.

Thông số kỹ thuật cơ bản của Orifice Flange Assembly F500

Một số thông số kỹ thuật phổ biến của Orifice Flange Assembly F500 bao gồm:

• Tiêu chuẩn thiết kế: ISO 5167 / ASME
• Vật liệu: Stainless Steel / Carbon Steel / Alloy Steel
• Kích thước đường ống: DN50 – DN600 (tùy model)
• Áp suất làm việc: tùy theo tiêu chuẩn mặt bích
• Kiểu lấy áp: Flange tap
• Nhiệt độ làm việc: tùy vật liệu
• Ứng dụng: đo lưu lượng chất lỏng, khí và hơi
• Lợi ích khi sử dụng Orifice Flange Assembly F500

Việc sử dụng Orifice Flange Assembly F500 mang lại nhiều lợi ích cho hệ thống công nghiệp:

• Đo lưu lượng chính xác và ổn định
• Tối ưu hóa quá trình sản xuất
• Giảm chi phí vận hành
• Giám sát lưu lượng theo thời gian thực
• Tăng độ an toàn cho hệ thống đường ống

-> Thiết bị giúp doanh nghiệp kiểm soát tốt hơn quá trình vận hành và nâng cao hiệu quả sản xuất.

Orifice Flange Assembly F500 là giải pháp đo lưu lượng đáng tin cậy cho các hệ thống đường ống công nghiệp. Với nguyên lý đo chênh áp đơn giản nhưng hiệu quả, thiết bị mang lại độ chính xác cao và khả năng hoạt động bền bỉ trong nhiều môi trường khác nhau.

Nhờ khả năng đo lưu lượng của chất lỏng, khí và hơi, cùng với thiết kế dễ lắp đặt và bảo trì, orifice flange F500 trở thành lựa chọn phổ biến trong các ngành công nghiệp như dầu khí, hóa chất, năng lượng và xử lý nước.
