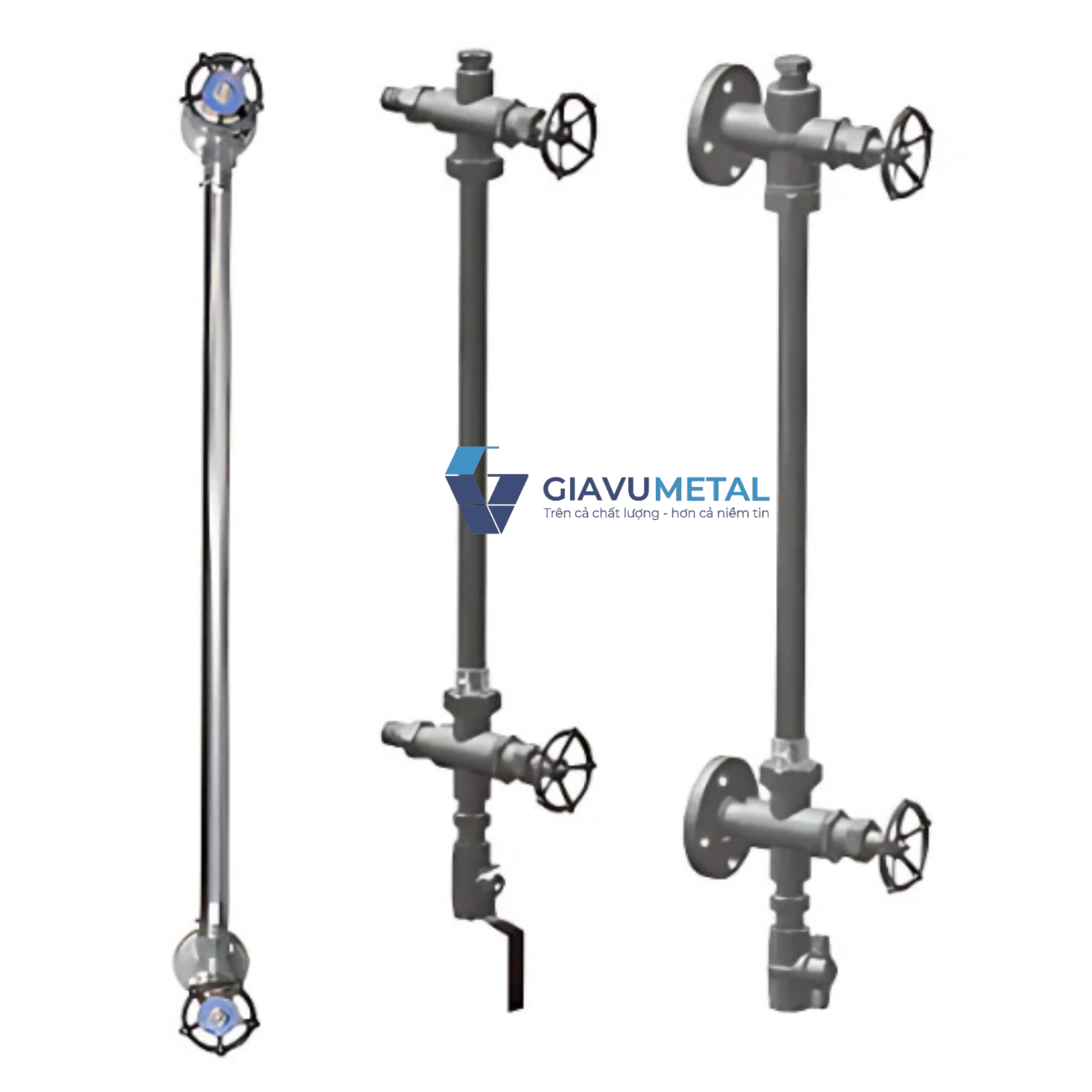

Thước đo mức loại tubular L400

Thước đo mức loại Tubular L400 là thiết bị đo mức chất lỏng sử dụng ống kính thủy tinh chịu lực để hiển thị trực tiếp mức chất lỏng bên trong bồn hoặc thiết bị công nghiệp. Với thiết kế đơn giản, dễ quan sát và độ bền cao, L400 được sử dụng rộng rãi trong các hệ thống lò hơi, bồn chứa, nhà máy hóa chất, dầu khí và xử lý nước. Thiết bị giúp người vận hành kiểm soát mức chất lỏng chính xác, đảm bảo an toàn và hiệu quả cho quá trình vận hành.

ác hệ thống công nghiệp như lò hơi, bồn chứa hóa chất, hệ thống xử lý nước hoặc sản xuất năng lượng, việc theo dõi mức chất lỏng là yếu tố quan trọng để đảm bảo hoạt động ổn định và an toàn. Một trong những thiết bị được sử dụng phổ biến để thực hiện nhiệm vụ này là thước đo mức loại Tubular.

Tubular L400 là dòng thước đo mức được thiết kế với ống thủy tinh chịu lực, cho phép hiển thị trực tiếp mức chất lỏng bên trong thiết bị. Nhờ cấu trúc đơn giản nhưng hiệu quả, thiết bị giúp người vận hành dễ dàng quan sát và kiểm soát mức chất lỏng trong hệ thống.

Thiết bị L400 đặc biệt phù hợp cho các ứng dụng yêu cầu quan sát trực quan và độ tin cậy cao, đồng thời chi phí đầu tư và bảo trì tương đối thấp so với nhiều loại thiết bị đo mức khác.

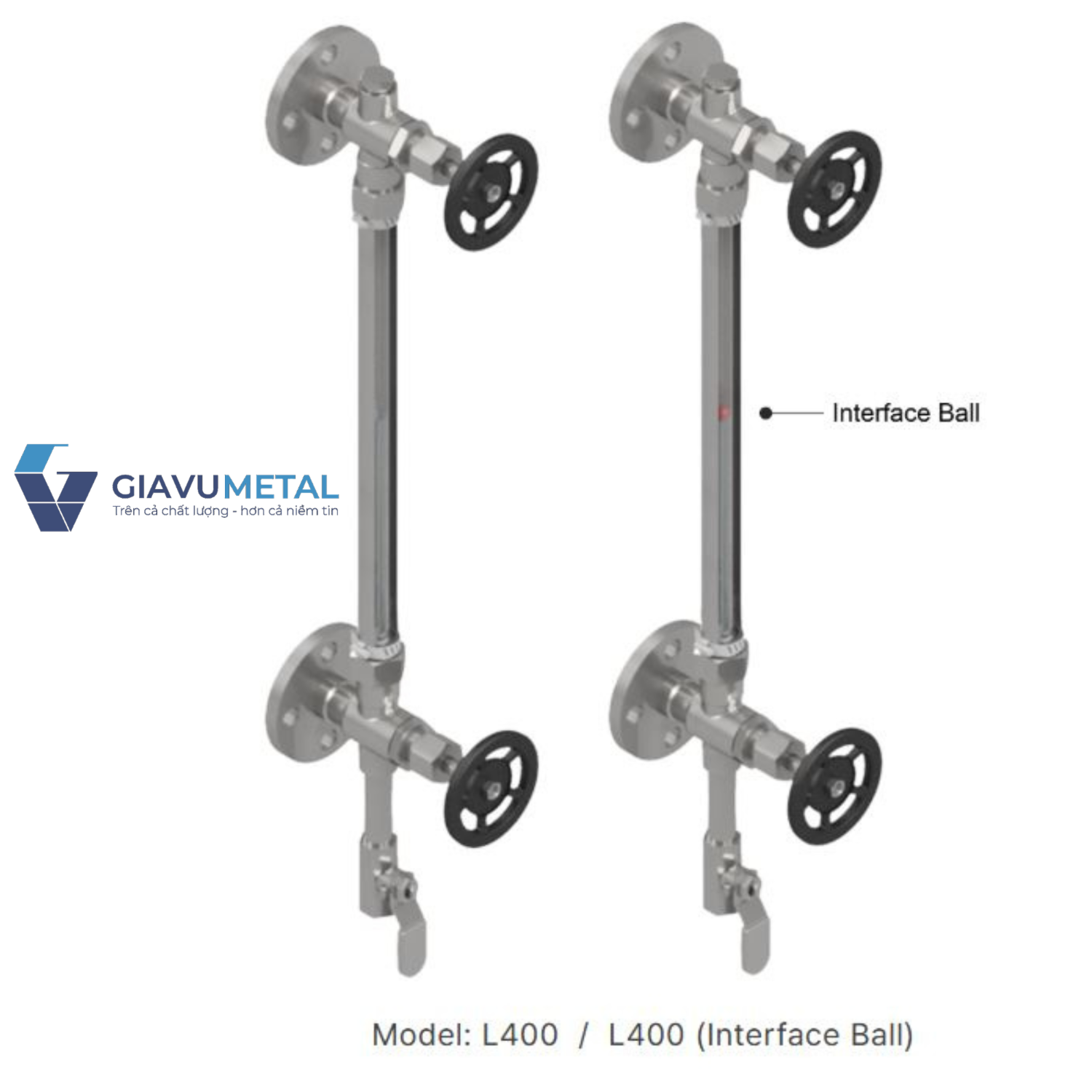

 Cấu tạo của thước đo mức Tubular L400

Thước đo mức Tubular L400 được thiết kế với nhiều bộ phận chính nhằm đảm bảo khả năng vận hành ổn định và độ bền cao trong môi trường công nghiệp.

Ống thủy tinh đo mức : Đây là bộ phận quan trọng nhất của thiết bị. Ống thủy tinh được chế tạo từ kính chịu nhiệt và chịu áp lực cao, cho phép hiển thị trực tiếp mức chất lỏng bên trong. Ống thủy tinh thường có độ trong suốt cao, giúp người vận hành dễ dàng quan sát sự thay đổi của mức chất lỏng.

Khung bảo vệ : Để đảm bảo an toàn và tránh hư hỏng do va chạm, ống thủy tinh được đặt trong khung kim loại bảo vệ. Khung này giúp tăng độ bền cho thiết bị khi lắp đặt trong môi trường công nghiệp.

Van kết nối : Thước đo mức L400 được trang bị van trên và van dưới để kết nối với bồn chứa hoặc thiết bị cần đo mức. Các van này cho phép cách ly thiết bị khi cần bảo trì hoặc thay thế.

Gioăng làm kín : Gioăng được sử dụng để đảm bảo độ kín tuyệt đối, tránh rò rỉ chất lỏng trong quá trình vận hành.

Thang đo mức : Một số phiên bản của L400 được trang bị thang đo mức bên ngoài, giúp người vận hành xác định chính xác mức chất lỏng trong hệ thống.

Thông số kỹ thuật thước đo mức Tubular L400

**Thông số vận hành chính

Thông số	Giá trị
Model	L400
Loại thiết bị	Tubular Level Gauge
Áp suất làm việc tối đa	0.45 MPa
Nhiệt độ làm việc tối đa	120 °C
Áp suất thử thủy lực	0.7 MPa
Đường kính ống kính	Khoảng 19 mm
Kiểu hiển thị	Quan sát trực tiếp qua ống thủy tinh

Thước đo mức Tubular L400 thường được sử dụng trong các hệ thống áp suất thấp hoặc trung bình, nơi cần quan sát trực tiếp mức chất lỏng trong bồn chứa hoặc thiết bị công nghiệp.

 Nguyên lý hoạt động

Thước đo mức Tubular L400 hoạt động dựa trên nguyên lý bình thông nhau.

Khi thiết bị được lắp đặt vào bồn chứa hoặc hệ thống, chất lỏng trong bồn sẽ đi vào ống thủy tinh của thước đo thông qua các van kết nối. Mức chất lỏng trong ống thủy tinh sẽ bằng với mức chất lỏng trong bồn chứa.

Nhờ đặc tính trong suốt của ống kính, người vận hành có thể quan sát trực tiếp mức chất lỏng mà không cần thiết bị điện tử hoặc cảm biến phức tạp. Nguyên lý hoạt động đơn giản này giúp thiết bị có độ tin cậy cao và ít xảy ra lỗi kỹ thuật.

Ưu điểm của thước đo mức Tubular L400

Hiển thị trực quan : Thước đo mức Tubular L400 cho phép người vận hành quan sát trực tiếp mức chất lỏng bằng mắt thường, giúp quá trình kiểm tra và giám sát trở nên nhanh chóng.

Thiết kế đơn giản : Cấu trúc của thiết bị khá đơn giản, không sử dụng nhiều linh kiện phức tạp. Điều này giúp giảm chi phí đầu tư và bảo trì.

Độ bền cao : Nhờ sử dụng vật liệu chất lượng cao như kính chịu nhiệt và khung kim loại chắc chắn, thiết bị có thể hoạt động ổn định trong môi trường công nghiệp.

Dễ lắp đặt và bảo trì : Việc lắp đặt thước đo mức L400 tương đối dễ dàng. Khi cần bảo trì, người vận hành chỉ cần đóng van cách ly và tiến hành kiểm tra hoặc thay thế ống kính.

Phù hợp với nhiều ứng dụng : Thiết bị có thể sử dụng cho nhiều loại chất lỏng khác nhau, từ nước, dầu đến các dung dịch hóa học nhẹ.

Vật liệu chế tạo

Bộ phận	Vật liệu
Thân van	Carbon Steel hoặc Stainless Steel
Ống kính	Borosilicate Glass chịu nhiệt
Gioăng làm kín	PTFE / Graphite / Non-asbestos
Bu lông	Thép cường độ cao
Khung bảo vệ	Thép sơn tĩnh điện hoặc Inox

Ống kính borosilicate có khả năng chịu nhiệt và chịu áp lực tốt, giúp thiết bị hoạt động ổn định trong nhiều điều kiện công nghiệp.

 Ứng dụng của thước đo mức Tubular L400

Nhờ thiết kế đơn giản và hiệu quả, thước đo mức Tubular L400 được sử dụng rộng rãi trong nhiều ngành công nghiệp.

Nhà máy nhiệt điện : Thiết bị được sử dụng để giám sát mức nước trong lò hơi hoặc bồn chứa nước cấp.

Ngành dầu khí : Thước đo mức giúp theo dõi mức dầu hoặc nhiên liệu trong các bồn chứa.

Ngành hóa chất : Thiết bị được dùng để đo mức dung dịch trong các bể chứa hoặc hệ thống phản ứng.

Hệ thống xử lý nước : Trong các nhà máy xử lý nước, L400 giúp giám sát mức nước trong bể chứa hoặc bể xử lý.

Ngành thực phẩm và đồ uống : Thước đo mức cũng được sử dụng trong các bồn chứa nguyên liệu hoặc dung dịch sản xuất.

Lưu ý khi lắp đặt và sử dụng

Lắp đặt đúng vị trí : Thước đo mức nên được lắp đặt theo phương thẳng đứng để đảm bảo mức chất lỏng hiển thị chính xác.

Kiểm tra áp suất và nhiệt độ : Trước khi lắp đặt, cần đảm bảo thiết bị phù hợp với điều kiện áp suất và nhiệt độ của hệ thống.

Bảo vệ ống thủy tinh : Mặc dù ống kính có độ bền cao, nhưng vẫn cần tránh va chạm mạnh để tránh hư hỏng.

Kiểm tra định kỳ : Việc kiểm tra định kỳ giúp phát hiện sớm các vấn đề như:

• cặn bám trên ống kính
• rò rỉ tại các điểm kết nối
• hao mòn gioăng làm kín

Thước đo mức loại Tubular L400 là thiết bị đo mức chất lỏng đơn giản nhưng hiệu quả, được sử dụng rộng rãi trong nhiều ngành công nghiệp. Với thiết kế ống thủy tinh chịu lực, khả năng hiển thị trực quan và độ bền cao, L400 giúp người vận hành dễ dàng kiểm soát mức chất lỏng trong hệ thống. Việc lựa chọn và lắp đặt đúng loại thước đo mức không chỉ giúp nâng cao hiệu quả vận hành mà còn đảm bảo an toàn cho toàn bộ hệ thống công nghiệp.
