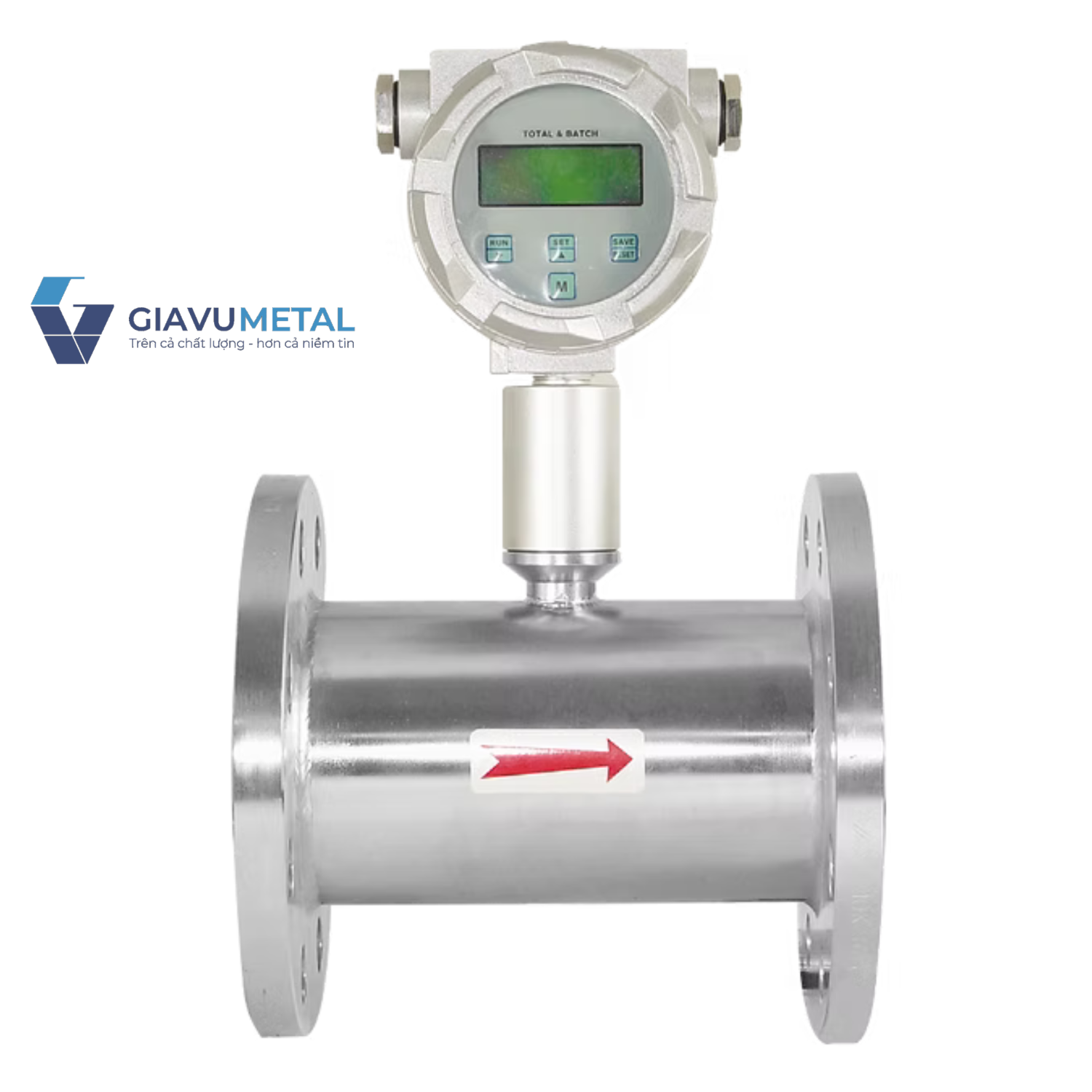

Đồng hồ lưu lượng Turbine flowmeter F901

 - WISE F901 là đồng hồ đo lưu lượng kiểu turbine (Turbine Flowmeter) được thiết kế để cung cấp độ chính xác cao, độ lặp lại ổn định ngay cả trong các điều kiện khắc nghiệt của ngành dầu khí, hóa chất và hệ thống chuyển giao lưu lượng (custody transfer).
 - Thiết bị hoạt động dựa trên nguyên lý cơ học: dòng chất lỏng đi qua rotor cánh, khiến rotor quay với tốc độ tỷ lệ thuận với vận tốc dòng chảy. Bộ thu cảm biến điện từ (pick-off) gắn trên thân tạo xung điện áp – số xung đếm được chính là thể tích chất lỏng chảy qua.

Đồng hồ tuabin và đặc điểm, ứng dụng hiện nay

 - Sản phẩm được thiết kế với kiểu đồng hồ điện tử góp phần theo dõi nhiều tính năng khác nhau như lưu lượng tức thời, lưu lượng tổng, tốc độ hoặc sự cố hệ thống. Đặc biệt, với chất liệu inox bền bỉ nên đồng hồ tuabin được sử dụng phổ biến trong hệ thống chất lỏng, chất khí hoặc lưu chất có tính ăn mòn, nhiệt độ cao.
 - Ngoài ra, đồng hồ đo lưu lượng Turbine là dòng đồng hồ điện tử nhưng hoạt động theo nguyên lý dựa trên cánh quạt tuabin để đo lường dòng chảy. Vì thế, đây là thiết bị chuyên dùng trong các hệ thống đo nước không dẫn điện như nước sạch tinh khiết, nước RO.

Thông số kỹ thuật chính

 Đặc điểm nổi bật

Ưu điểm

• Độ chính xác cao: ± 1,0 % of Full Scale.
• Vật liệu cao cấp: 304SS, 316SS, 316L SS – đảm bảo khả năng kháng ăn mòn vượt trội.
• Áp suất làm việc: tiêu chuẩn 10 kgf/cm², tùy chọn tối đa 350 kgf/cm².
• Nhiệt độ làm việc: tiêu chuẩn 120 °C, tùy chọn tới 200 °C.
• Thiết kế chống nổ: tiêu chuẩn Ex d IIB T6 – phù hợp cho môi trường nguy hiểm.
• Đầu ra xung chính xác: dễ dàng tích hợp với bộ hiển thị, PLC hoặc hệ thống SCADA.
• Tùy chọn nguồn cấp: DC 24 V (4-wire) hoặc AC 110–220 V (50/60 Hz).
• Kích thước đa dạng: 10A – 250A (DN 15 → DN 250).

.

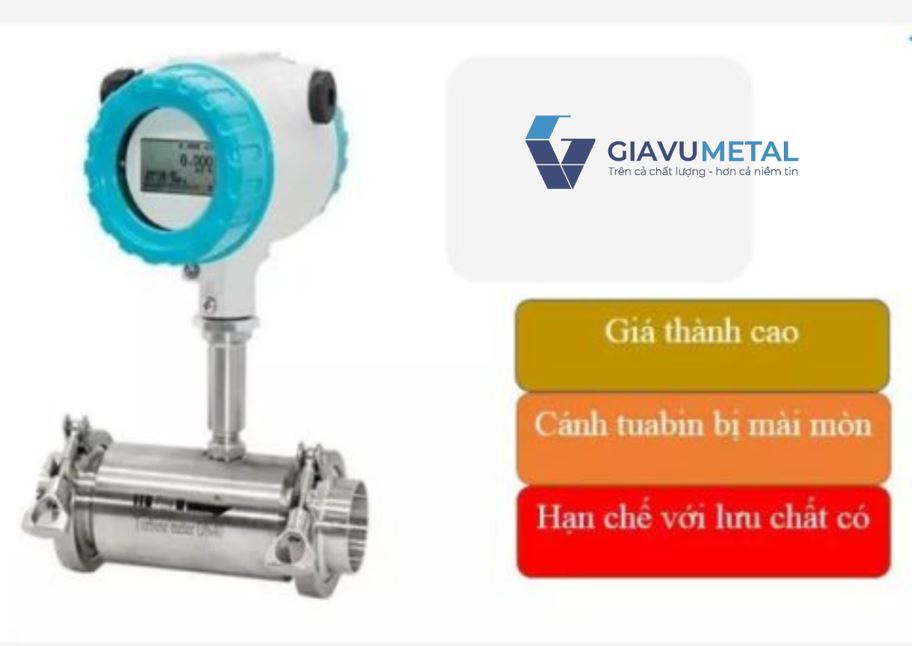

Nhược điểm

• Hạn chế đối với lưu chất có độ nhớt cao: Đối với các lưu chất có độ nhớt cao hoặc chứa tạp chất, đồng hồ tuabin có thể gặp khó khăn trong việc duy trì chuyển động quay của cánh tuabin, gây ảnh hưởng trực tiếp đến độ chính xác.
• Mài mòn cánh tuabin: Với những lưu chất có nhiều hạt nhỏ, các hạt này có thể gây ma sát và gây mài mòn cho các bộ phận của cánh tuabin trong quá trình hoạt động.
• Giá thành cao: Đa phần đồng hồ đo lưu lượng dựa trên cánh tuabin có giá thành cao hơn nếu so sánh với các loại đồng hồ đo lưu lượng dạng cơ.

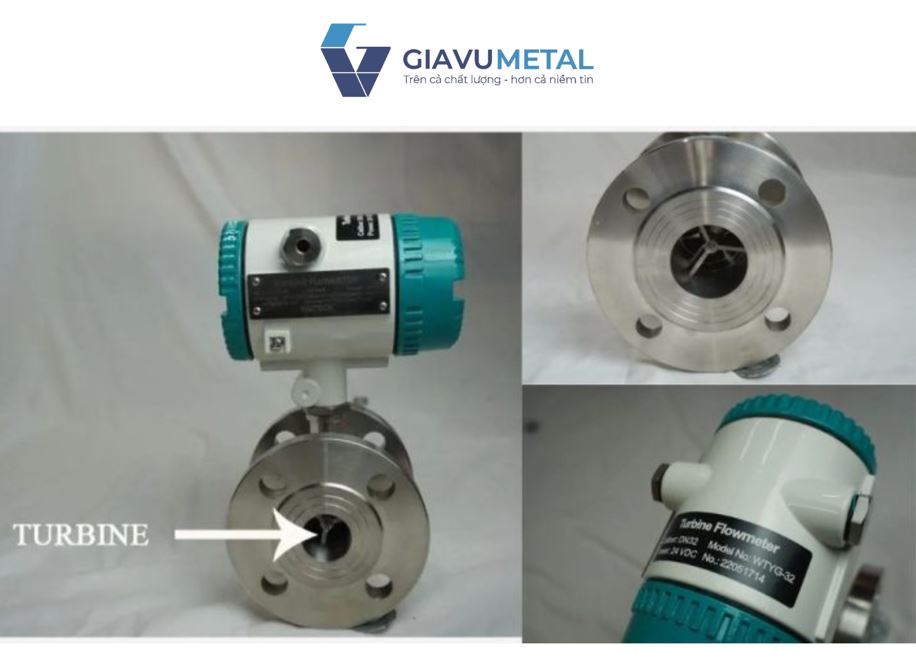

Cấu tạo của đồng hồ đo lưu lượng Tuabin

Để hiểu rõ nguyên lý hoạt động, chúng ta cần xem xét các bộ phận chính cấu thành nên một chiếc đồng hồ đo lưu lượng Turbine. Về cơ bản, thiết bị này bao gồm 4 thành phần cốt lõi:

• Thân đồng hồ: Là lớp vỏ bên ngoài, thường được làm từ inox 304/316 hoặc các vật liệu chịu ăn mòn khác. Thân đồng hồ có chức năng bảo vệ các bộ phận bên trong và là nơi kết nối trực tiếp với đường ống thông qua các kiểu lắp đặt như nối bích, nối ren hoặc clamp.
• Cánh quạt Tuabin (Rotor): Đây là bộ phận chuyển động chính của đồng hồ. Rotor bao gồm nhiều cánh quạt được thiết kế chính xác để có thể quay tự do khi có dòng chảy đi qua. Tốc độ quay của rotor tỷ lệ thuận trực tiếp với tốc độ của dòng chảy.
• Bộ phận cảm biến từ tính: Được lắp đặt bên ngoài thân đồng hồ, ngay phía trên đường đi của các cánh quạt rotor. Khi các cánh quạt quay và đi qua cảm biến, chúng sẽ tạo ra một xung điện. Tần số của các xung điện này được dùng để xác định chính xác tốc độ quay của rotor.
• Bộ phận hiển thị: Đây là bộ phận điện tử thực hiện việc xử lý tín hiệu và hiển thị kết quả đo. Nó tiếp nhận tín hiệu xung điện từ cảm biến, xử lý và chuyển đổi chúng thành các dữ liệu có thể đọc được như: lưu lượng tức thời (m³/h, L/s…) và lưu lượng tổng. Bộ phận này có thể được thiết kế liền với thân hoặc là dạng màn hình rời

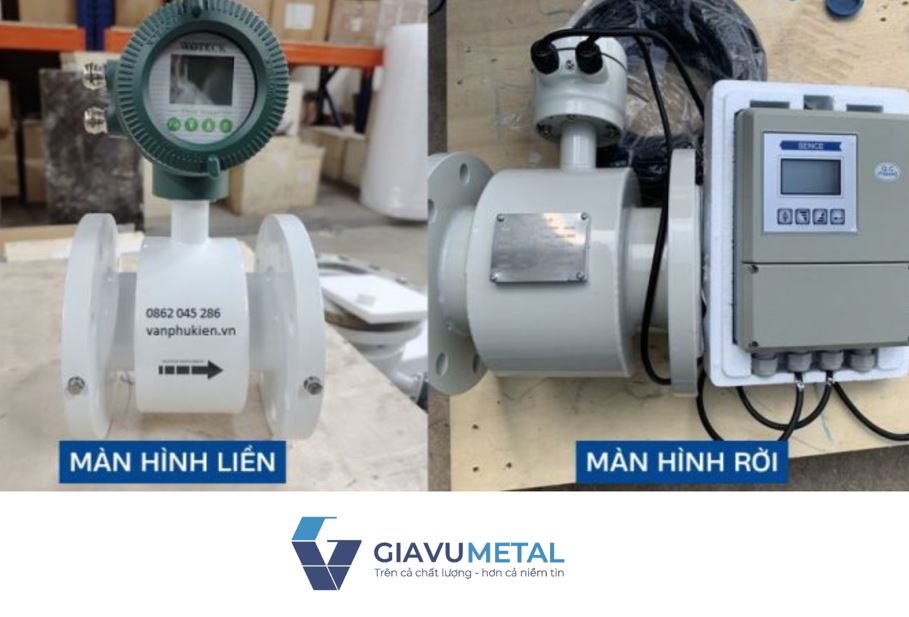

Phân loại các dòng đồng hồ Turbine hiện nay

Hiện đồng hồ đo lưu lượng tuabin được thiết kế thành 2 loại gồm màn hình rời và màn hình liền cụ thể như sau:

• Đồng hồ màn hình liền: Đây là phiên bản thông dụng giúp tiết kiệm chi phí và thuận tiện trong việc theo dõi, kiểm soát hệ thống. Mặt đồng hồ có thể xoay 360 độ và phù hợp với các vị trí thông thoáng, dễ quan sát và nơi an toàn chống cháy nổ.
• Đồng hồ màn hình rời: Sản phẩm được thiết kế với thân và màn hình rời nhau và chuyên để lắp đặt tại các vị trí đặc biệt khó khăn trong quan sát kết quả như trên cao hoặc dưới thấp. Tuy nhiên, model này sẽ có giá thành cao hơn nên ít sử dụng hơn model màn hình liền.

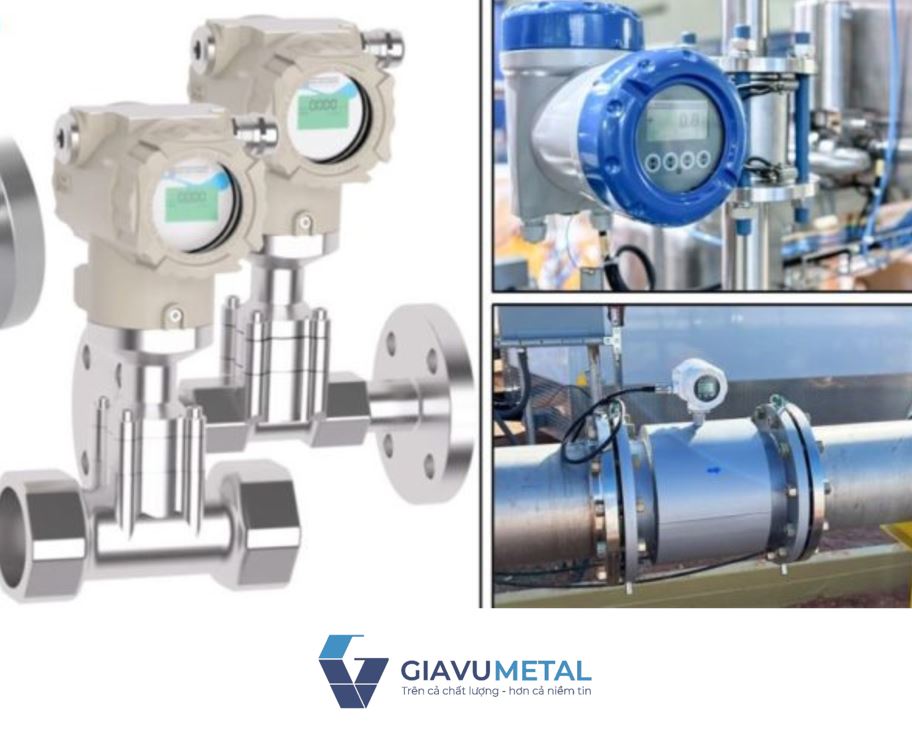

Ứng dụng phổ biến của đồng hồ đo lưu lượng Turbine

Nhờ cấu trúc và chức năng đặc biệt nên thiết bị đo lưu lượng tuabin có khả năng theo dõi nhiều loại lưu chất khác nhau như khí, chất lỏng, nước sạch. Do đó, sản phẩm chuyên dùng trong các ứng dụng như:

• Hệ thống dầu khí: Sử dụng để theo dõi lưu lượng của các chất lỏng và khí trong ngành dầu khí. Bao gồm việc đo lưu lượng của dầu thô, khí đốt, và các chất lỏng khác trong các hệ thống đường ống dẫn dầu khí.
• Hệ thống thực phẩm và đồ uống: Đồng hồ đo lưu lượng tuabin được áp dụng để theo dõi lưu lượng của các chất lỏng trong ngành thực phẩm và đồ uống. Ví dụ như đo lưu lượng của nước, sữa, bia, và rượu…
• Hệ thống hóa chất: Thiết bị sử dụng để đo lưu lượng của các chất lỏng và khí trong các quá trình sản xuất trong lĩnh vực hóa chất.
• Hệ thống cung cấp nước: Sản phẩm chuyên dùng trong hệ thống cấp nước sạch, nước tinh khiết, nước RO không có điện.

Đồng hồ đo nước Turbine được sử dụng nhiều trong lĩnh vực
