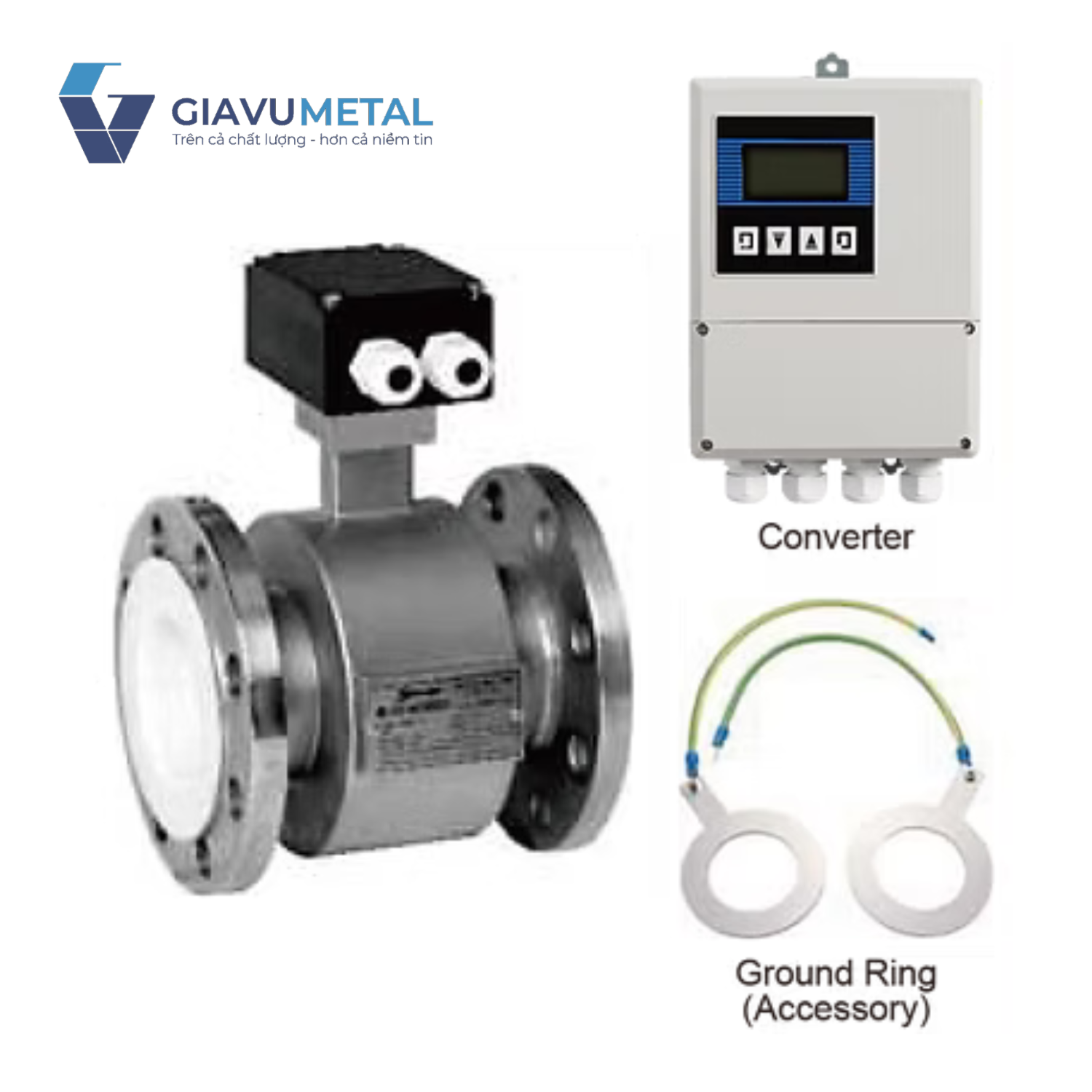

Electromagnetic Flowmeters Separated Type F951 - Đồng hồ đo lưu lượng điện từ – loại tách rời F951

Đồng hồ đo lưu lượng điện từ dạng liền khối F950

Electromagnetic Flowmeter F950 Combined Type.

Đồng hồ đo lưu lượng Wise F951 là một hệ thống đo lưu lượng bao gồm một lưu lượng kế chính và bộ chuyển đổi được gắn từ xa. Lưu lượng kế điện từ này có thể được sử dụng để đo chính xác lưu lượng của chất lỏng, bột giấy, bùn và bùn khoáng có độ dẫn điện lớn hơn 10 µs / cm.

Đồng hồ đo lưu lượng điện từ F950 là thiết bị đo lưu lượng chất lỏng hoạt động dựa trên định luật cảm ứng điện từ Faraday. Thiết bị được thiết kế để đo lưu lượng của các chất lỏng có khả năng dẫn điện như:

• Nước sạch
• Nước thải
• Dung dịch hóa chất
• Dung dịch axit hoặc kiềm
• Bùn và dung dịch công nghiệp

Điểm đặc biệt của F950 Combined Type là thiết kế liền khối, trong đó bộ cảm biến đo lưu lượng và bộ chuyển đổi tín hiệu (transmitter) được tích hợp trong cùng một thiết bị. Thiết kế này giúp giảm số lượng dây kết nối, dễ lắp đặt và tăng độ ổn định khi vận hành.

Nguyên lý hoạt động của đồng hồ đo lưu lượng điện từ F950

 - Nguyên lý hoạt động của electromagnetic flowmeter F950 dựa trên định luật Faraday về cảm ứng điện từ.
 - Khi chất lỏng dẫn điện chảy qua một từ trường do thiết bị tạo ra, một điện áp cảm ứng sẽ được sinh ra giữa hai điện cực đặt trong thành ống đo.
 - Giá trị điện áp này tỷ lệ với vận tốc dòng chảy của chất lỏng.

Bộ transmitter trong thiết bị sẽ:

1. Thu nhận tín hiệu điện áp từ các điện cực
2. Khuếch đại và xử lý tín hiệu
3. Chuyển đổi thành giá trị lưu lượng

Sau đó thiết bị có thể xuất tín hiệu ra các dạng tiêu chuẩn như:

• 4–20 mA
• Pulse output
• RS485 / Modbus

Nhờ nguyên lý đo không phụ thuộc vào áp suất, nhiệt độ hoặc độ nhớt của chất lỏng, đồng hồ lưu lượng điện từ F950 mang lại độ chính xác cao và ổn định.

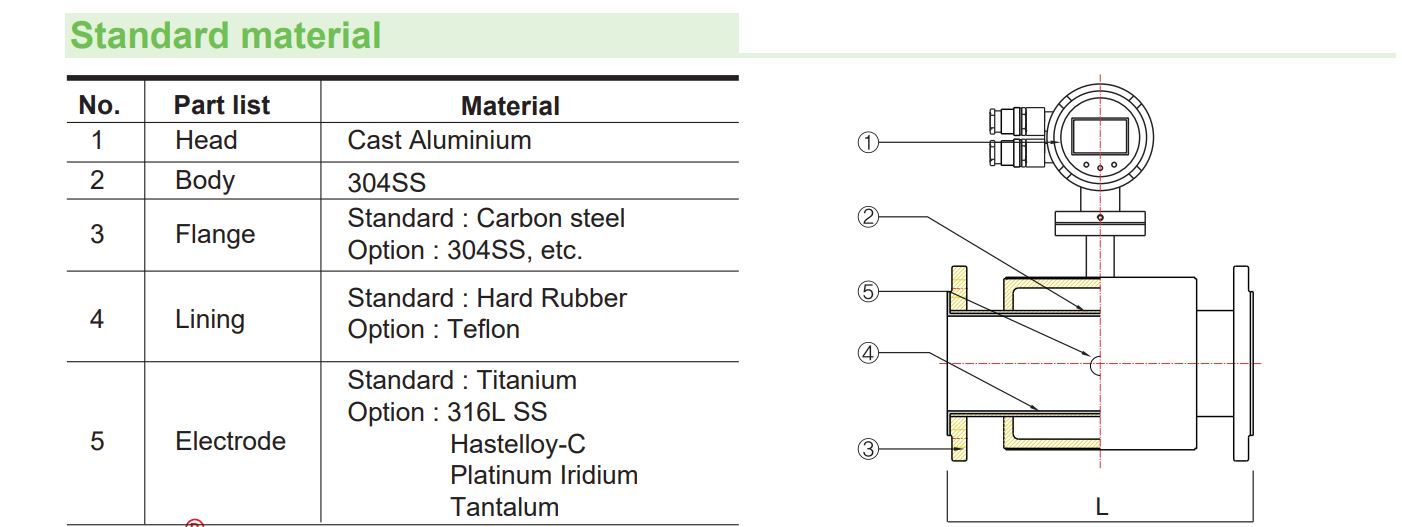

Cấu tạo của đồng hồ lưu lượng điện từ F950

1. Ống đo (Measuring tube) : Ống đo là nơi dòng chất lỏng đi qua. Bên trong ống được phủ lớp vật liệu cách điện (lining) để ngăn dòng điện rò rỉ.
2. Cuộn dây tạo từ trường : Hai cuộn dây điện từ được lắp đặt xung quanh ống đo để tạo ra từ trường ổn định. Từ trường này là yếu tố cần thiết để tạo ra điện áp cảm ứng khi chất lỏng chảy qua.
3. Điện cực đo : Hai điện cực được đặt trên thành ống để thu nhận điện áp cảm ứng do dòng chảy tạo ra. Tín hiệu này sẽ được gửi đến bộ transmitter để xử lý.
4. Bộ transmitter : Bộ transmitter được tích hợp trực tiếp trên thân thiết bị trong phiên bản combined type. Chức năng của bộ này gồm:

• Xử lý tín hiệu đo
• Tính toán lưu lượng
• Hiển thị giá trị lưu lượng
• Xuất tín hiệu ra hệ thống điều khiển

2. Thông số kỹ thuật series F951

Nút bấm	Loại riêng biệt
Kích thước	15 ~ 1.000A (½ ~ 40 “)
Kiểu kết nối	Loại mặt bích [ANSI, ASME, DIN, JIS, KS, ETC.]
Dải đo	0,2 ~ 10 m / s
Cấp chính xác	± 0,5% Toàn thang đo (15 ~ 800A) ± 1,0% Toàn thang đo (900A ~: Nó cần để hiệu chuẩn trang web.)
Gioăng	Tiêu chuẩn: Cao su cứng (0 ~ 60 ° C) Tùy chọn: Teflon (-10 ~ 160 ° C) Max. 400A
Nhiệt độ môi trường xung quanh	-10 ~ 60 ° C
Độ dẫn nhiệt	Tiêu chuẩn: ≥ 10 µs / cm Tùy chọn: ≥5 µs / cm
Nguồn cấp	Tiêu chuẩn: AC 85 ~ 250 V, 50 ~ 60 Hz Tùy chọn: DC 24 V [Nguồn vòng 2 dây]
Sự tiêu thụ năng lượng	Tối đa 15 VA
Màn hình	Màn hình LCD có đèn nền Flowrate: Màn hình 5 chữ số Total: Màn hình 9 chữ số
Output	Analog : DC 4 ~ 20 mA (Isolated) – Active Pulse : Open collector purse Communication : RS485
Tiêu chuẩn bảo vệ	Cảm biến: IP67 Bộ chuyển đổi: IP67
Tính năng đặc biệt	Tự kiểm tra Đường ống trống Cho phép đảo ngược hướng dòng chảy Ghi dữ liệu Thông báo lỗi
Cáp tín hiệu điện cực	Chiều dài tiêu chuẩn: 5M Tùy chọn: Tối đa. 30M

Ưu điểm của đồng hồ đo lưu lượng điện từ F950

Độ chính xác cao : Thiết bị có khả năng đo lưu lượng với độ chính xác cao và độ ổn định tốt trong nhiều điều kiện vận hành.

Không gây sụt áp : Do không có bộ phận cản dòng chảy nên thiết bị không gây tổn thất áp suất trong đường ống.

Phù hợp với nhiều loại chất lỏng : Đồng hồ có thể đo nhiều loại chất lỏng dẫn điện như:

• Nước sạch
• Nước thải
• Bùn
• Dung dịch hóa chất

Thiết kế liền khối tiện lợi : Phiên bản F950 Combined Type tích hợp cảm biến và transmitter trong cùng một thiết bị, giúp:

• Lắp đặt dễ dàng
• Giảm chi phí dây tín hiệu
• Tăng độ ổn định

Ít bảo trì : Thiết bị không có bộ phận chuyển động nên hầu như không bị mài mòn, giúp giảm chi phí bảo trì.

3. Ứng dụng cho nhiều hệ thống khác nhau

Đồng hồ đo lưu lượng Wise F951 chuyên dụng cho tất cả các hệ thống khác nhau. Từ các hệ thống cấp thoát nước tới các nhà máy xử lý nước thải, công nghiệp nặng, …
 - Thuộc một loại điện từ là lưu lượng kế lý tưởng để đo lưu lượng của tất cả các chất lỏng, bùn và bùn có độ dẫn điện tối thiểu cụ thể. Các lưu lượng kế này đo chính xác, không tạo ra giảm áp suất bổ sung, không chứa các bộ phận chuyển động hoặc nhô ra, không bị mài mòn và chống ăn mòn.
- Có thể lắp đặt trong bất kỳ hệ thống đường ống hiện có nào. Lưu lượng kế điện từ đã được chứng minh qua nhiều thập kỷ và là lưu lượng kế được ưa chuộng trong các ngành Hóa chất, Dược phẩm và Mỹ phẩm. Các công trình xử lý nước và nước thải đô thị và trong các ngành công nghiệp thực phẩm và giấy

•  Cơ sở cấp thoát nước, nước nông nghiệp, nước công nghiệp và nước thải
•  Hóa dầu, muối kiềm, hóa chất và quy trình làm mát.
•  Nước tuần hoàn như bùn xi măng, bùn than
•  Nước phun, nước thải, nước làm mát trong bột giấy, nhà máy giấy
•  Nước làm mát, nước biển tuần hoàn, trong các nhà máy đóng tàu
