Electromagnetic Flowmeters Combined type F950 - Đồng hồ đo lưu lượng điện từ – loại tích hợp F950

Đồng hồ đo lưu lượng điện từ F950 Combined Type là gì?

 - Đồng hồ đo lưu lượng điện từ F950 là thiết bị đo lưu lượng chất lỏng hoạt động dựa trên định luật cảm ứng điện từ Faraday. Thiết bị được thiết kế để đo lưu lượng của các chất lỏng có khả năng dẫn điện như:

• Nước sạch
• Nước thải
• Dung dịch hóa chất
• Dung dịch axit hoặc kiềm
• Bùn và dung dịch công nghiệp

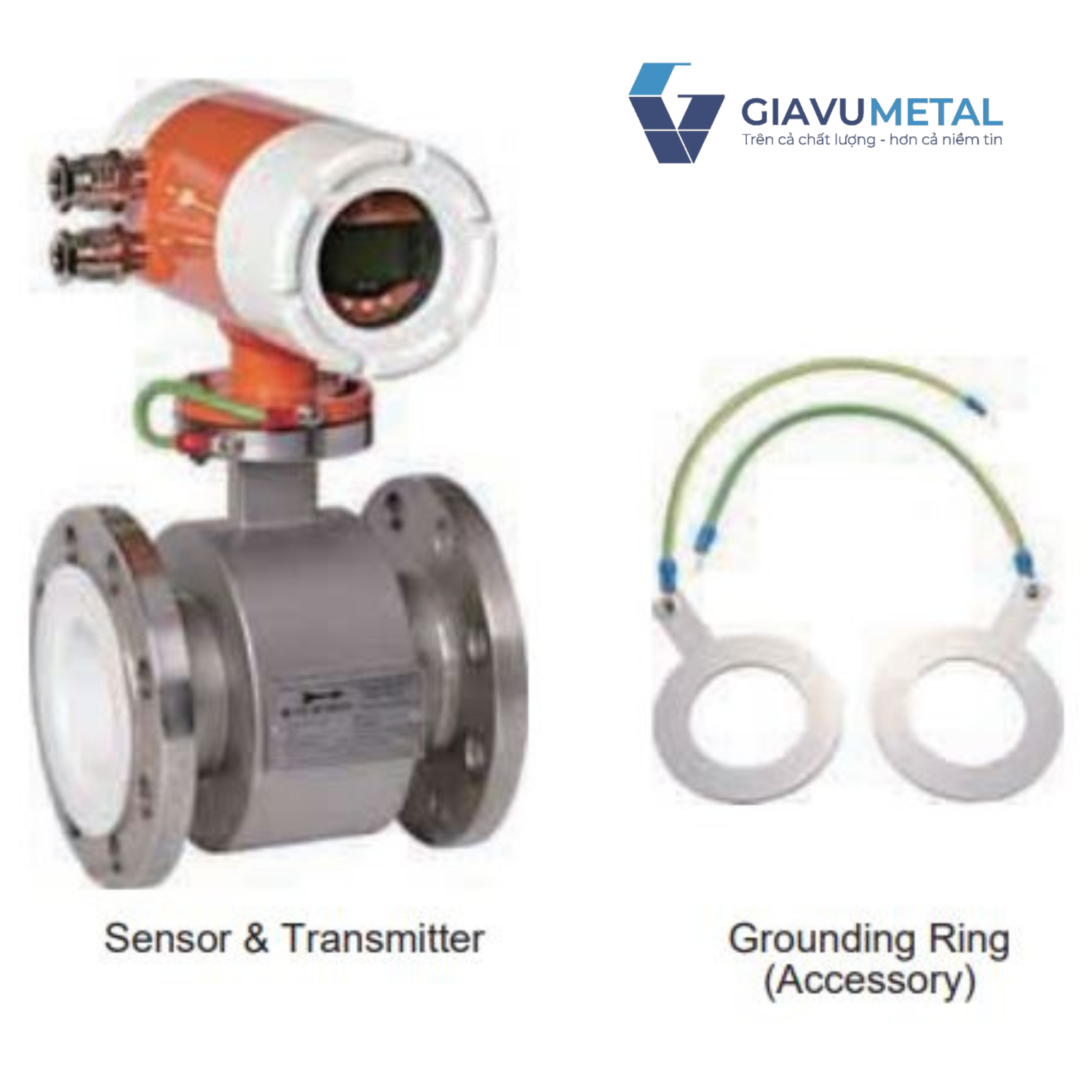

 - Điểm đặc biệt của F950 Combined Type là thiết kế liền khối, trong đó bộ cảm biến đo lưu lượng và bộ chuyển đổi tín hiệu (transmitter) được tích hợp trong cùng một thiết bị.
 - Thiết kế này giúp giảm số lượng dây kết nối, dễ lắp đặt và tăng độ ổn định khi vận hành.
 - Đồng hồ đo lưu lượng điện từ (Electromagnetic Flowmeter) được sử dụng để đo chính xác lưu lượng của chất lỏng dẫn điện, bao gồm nước, bột giấy, bùn và bùn khoáng có độ dẫn điện lớn hơn 10 µs/cm.
 - Model F950 là hệ thống đo lưu lượng dạng tích hợp (Combined type) với thiết kế nhỏ gọn, trong đó cảm biến đo (primary sensor) và bộ chuyển đổi tín hiệu (signal converter) được tích hợp trong cùng một thiết bị.

Thông số kỹ thuật (Specification)

Thông số	Giá trị
Loại	Combined type (dạng liền khối)
Kích thước	15A ~ 1000A (⅜" ~ 40")
Kiểu kết nối	Mặt bích (ANSI, ASME, DIN, JIS, KS, v.v.)
Dải đo	0.2 ~ 10 m/s
Độ chính xác	±0.5% F.S (15 ~ 800A) ±1.0% F.S (≥ 900A – cần hiệu chuẩn tại hiện trường)
Lớp lót (Lining)	Tiêu chuẩn: Cao su cứng (0 ~ 60°C) Tùy chọn: Teflon (-10 ~ 160°C) tối đa 600A
Nhiệt độ môi trường	-10 ~ 60°C
Độ dẫn điện	Tiêu chuẩn ≥ 10 µs/cm Tùy chọn ≥ 5 µs/cm
Nguồn cấp	AC 85 ~ 250V, 50 ~ 60 Hz Tùy chọn: DC 24V (2-wire loop power)
Công suất tiêu thụ	Tối đa 15 VA
Màn hình	LCD có đèn nền
Hiển thị lưu lượng	5 chữ số
Hiển thị tổng lưu lượng	9 chữ số
Tín hiệu đầu ra	Analog: DC 4–20 mA (Isolated) Pulse: Open collector Communication: RS485
Cấp bảo vệ	IP66

Nguyên lý hoạt động của đồng hồ đo lưu lượng điện từ F950

 - Nguyên lý hoạt động của electromagnetic flowmeter F950 dựa trên định luật Faraday về cảm ứng điện từ.
 - Khi chất lỏng dẫn điện chảy qua một từ trường do thiết bị tạo ra, một điện áp cảm ứng sẽ được sinh ra giữa hai điện cực đặt trong thành ống đo.
 - Giá trị điện áp này tỷ lệ với vận tốc dòng chảy của chất lỏng.
 - Bộ transmitter trong thiết bị sẽ:

1. Thu nhận tín hiệu điện áp từ các điện cực
2. Khuếch đại và xử lý tín hiệu
3. Chuyển đổi thành giá trị lưu lượng

Sau đó thiết bị có thể xuất tín hiệu ra các dạng tiêu chuẩn như:

• 4–20 mA
• Pulse output
• RS485 / Modbus

-> Nhờ nguyên lý đo không phụ thuộc vào áp suất, nhiệt độ hoặc độ nhớt của chất lỏng, đồng hồ lưu lượng điện từ F950 mang lại độ chính xác cao và ổn định.

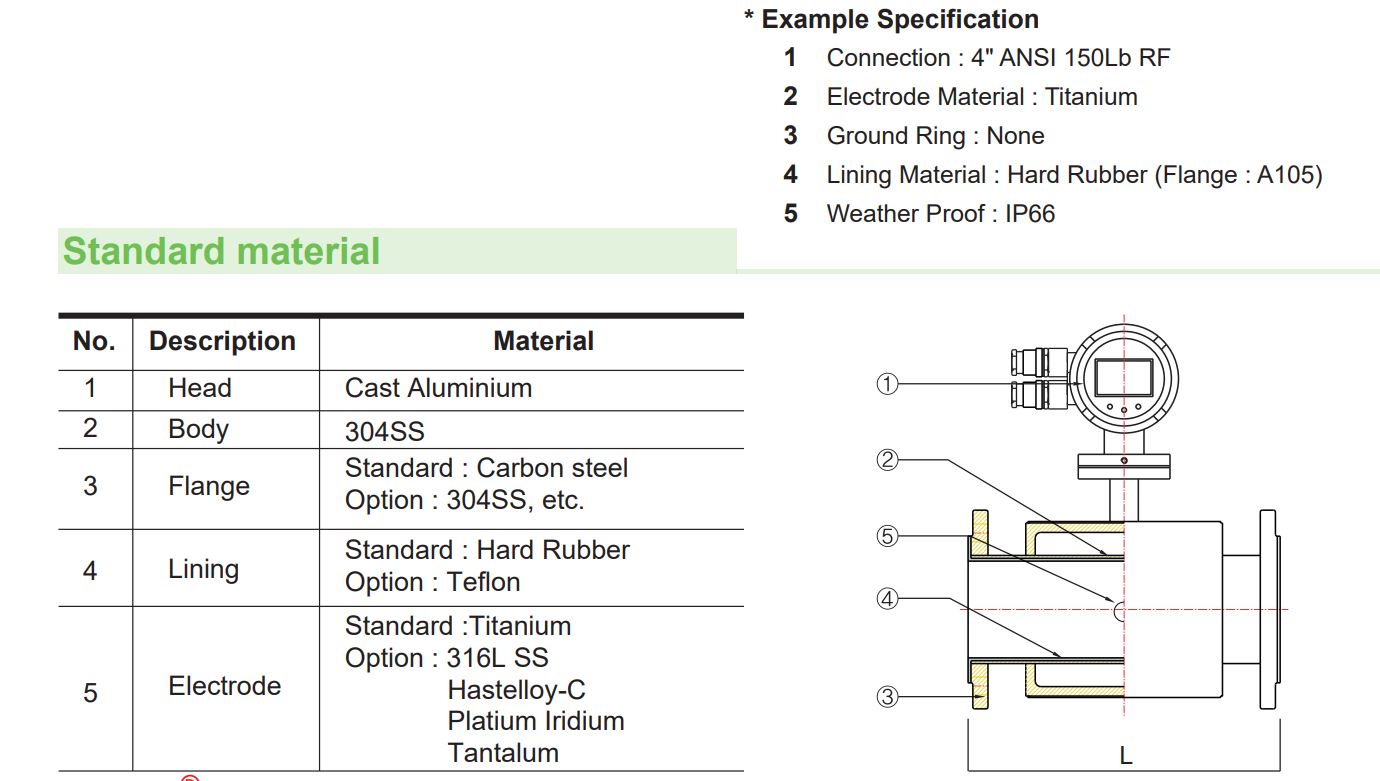

Cấu tạo của đồng hồ lưu lượng điện từ F950

Một Electromagnetic Flowmeter F950 Combined Type gồm các thành phần chính sau:

1. Ống đo (Measuring tube) : Ống đo là nơi dòng chất lỏng đi qua. Bên trong ống được phủ lớp vật liệu cách điện (lining) để ngăn dòng điện rò rỉ.

 2. Cuộn dây tạo từ trường : Hai cuộn dây điện từ được lắp đặt xung quanh ống đo để tạo ra từ trường ổn định. Từ trường này là yếu tố cần thiết để tạo ra điện áp cảm ứng khi chất lỏng chảy qua.

 3. Điện cực đo : Hai điện cực được đặt trên thành ống để thu nhận điện áp cảm ứng do dòng chảy tạo ra.  Tín hiệu này sẽ được gửi đến bộ transmitter để xử lý.

 4. Bộ transmitter : Bộ transmitter được tích hợp trực tiếp trên thân thiết bị trong phiên bản combined type. Chức năng của bộ này gồm:

• Xử lý tín hiệu đo
• Tính toán lưu lượng
• Hiển thị giá trị lưu lượng
• Xuất tín hiệu ra hệ thống điều khiển

Tính năng đặc biệt (Special Features)

• Tự kiểm tra hệ thống (Self-check)
• Phát hiện ống rỗng (Empty pipe detection)
• Cho phép đo dòng chảy đảo chiều
• Ghi dữ liệu (Data logging)
• Hiển thị thông báo lỗi (Error message)

Ứng dụng (Applications)

• Hệ thống cấp nước, thoát nước, nước nông nghiệp, nước công nghiệp và nước thải
• Ngành hóa dầu, muối kiềm, hóa chất và hệ thống làm mát
• Hệ thống nước tuần hoàn như bùn xi măng, bùn than
• Nước cấp, nước thải và nước làm mát trong nhà máy bột giấy và giấy
• Hệ thống làm mát và tuần hoàn nước biển trong nhà máy đóng tàu
