Venturi tube F700 - Ống Venturi F700 (lưu lượng kế kiểu Venturi model F700)

Ống Venturi (Venturi Tube) Wise F700

Ống Venturi (Venturi Tube) Wise F700 là một thiết bị lưu lượng dòng chảy của chất lỏng trong đường ống, giúp làm giảm tổn thất áp suất đầu vào của hệ thống và có thể xử lý lưu lượng nhiều hơn 25~50% so với khi sử dụng Lưu lượng kế Orifice Plate.

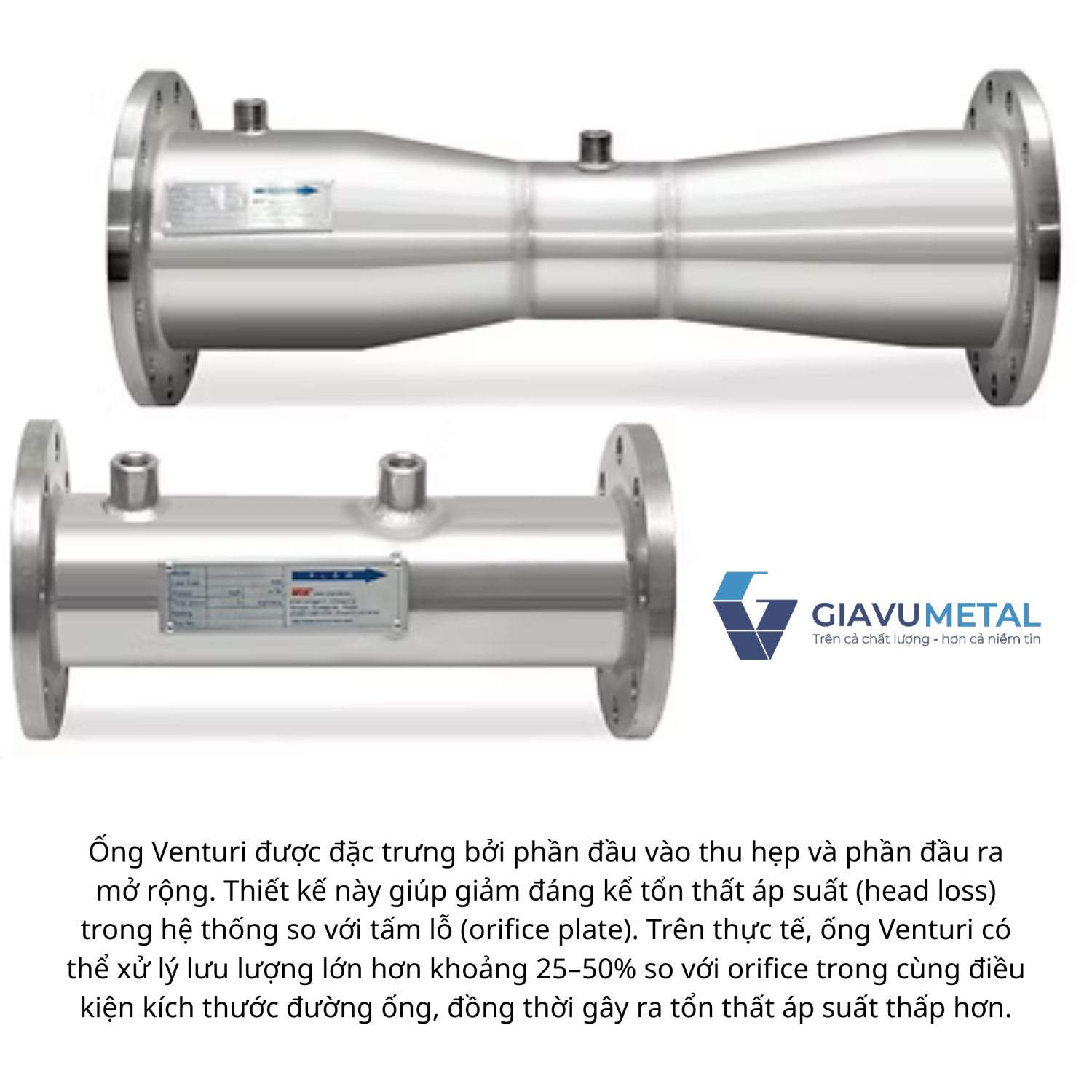

Ống Venturi được đặc trưng bởi đầu vào thu hẹp và đầu ra mở rộng (khuếch tán). Thiết kế này giúp giảm đáng kể tổn thất áp suất (head loss) trong hệ thống so với tấm orifice. Thực tế, ống Venturi có thể xử lý lưu lượng cao hơn khoảng 25 ~ 50% so với orifice trong cùng điều kiện kích thước đường ống, đồng thời có tổn thất áp suất thấp hơn.

Ống Venturi rất phù hợp cho các lưu chất bẩn vì không có vị trí để cặn bẩn tích tụ bên trong ống. Theo truyền thống, ống Venturi được sử dụng trong các ứng dụng như:

• Dòng khí áp suất thấp
• Nước
• Nước thải

Ống Venturi thường được chế tạo với hệ thống các điểm lấy áp suất bố trí theo hướng xuyên tâm vào trong ống và dẫn về một buồng chung gọi là vòng piezometer.Cấu hình nhiều điểm đo này cho phép lấy giá trị áp suất trung bình trên toàn bộ chu vi của thiết bị. Nhờ đó, không cần đoạn ống thẳng dài như các thiết bị khác.

Theo nguyên tắc chung, ống Venturi chỉ cần chiều dài ống thẳng phía trước và phía sau bằng khoảng một nửa so với orifice plate.

Hệ số xả (discharge coefficient) của ống Venturi ổn định và có thể dự đoán với sai số ±1% khi số Reynolds của dòng chảy lớn hơn 100.000. Tuy nhiên, thiết bị này kém chính xác hơn ở số Reynolds thấp.

Ống Venturi là thiết bị có chi phí đầu tư ban đầu tương đối cao. Tuy nhiên, nhờ:

• Chi phí bơm thấp hơn
• Yêu cầu hệ thống đường ống đơn giản hơn

→ nên tổng thể vẫn có thể hiệu quả về chi phí trong vận hành lâu dài.

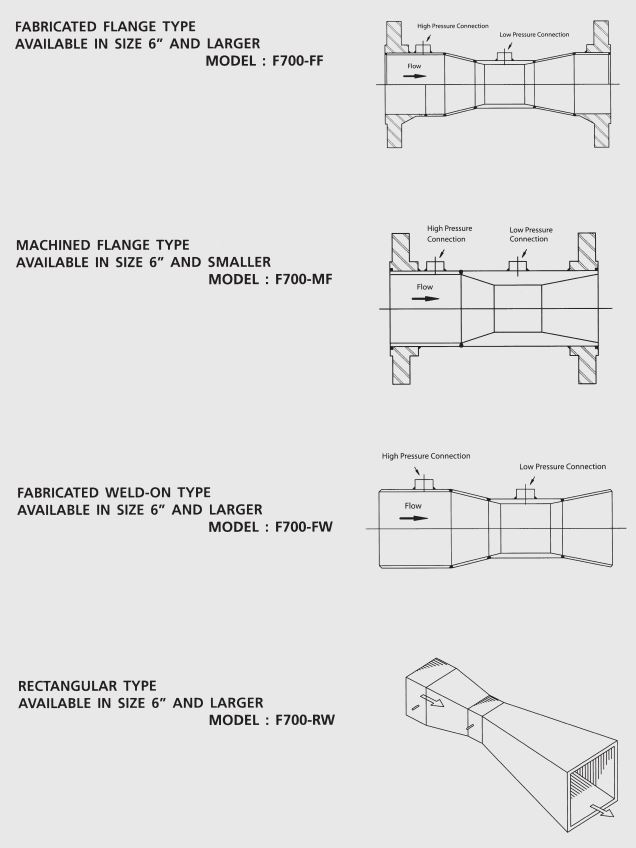

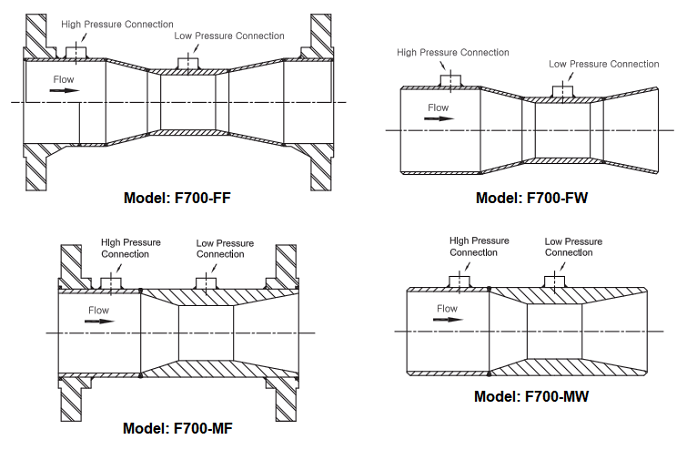

Ống Venturi Wise F700 có nhiều kiểu kết nối với kích thước phù hợp với từng vị trí lắp đặt khác nhau như:

-Loại mặt bích : Model F700-FF (thích hợp với size từ 6" trở lên), Model F700-MF (phù hợp với size từ 6" trở xuống)
-Loại hàn : Model F700-FW (thích hợp với size từ 6" trở lên), Model F700-MW

Cấu tạo và cách thức hoạt động của Ống Venturi (Venturi Tube) Wise F700

Ống Venturi Wise F700 bao gồm: đầu vào là phần ống hội tụ hình nón, ở giữa là phần họng có hình trụ, đầu ra là phần khuếch tán, có cổng áp suất trên và công áp suất họng.

Ban đầu, môi chất có tốc độ dòng chảy cần được đo đi vào phần đầu vào của đồng hồ với một áp suất ban đầu. Sau đó, môi chất dần chảy vào phần hội tụ cùng với đó áp suất sẽ giảm dần, cho đến khi vào đến phần họng của đồng hồ sẽ đạt mức áp suất nhỏ nhất. Từ phần họng, môi chất tiếp tục đi vào phần phân kỳ và dần lấy lại áp suất ban đầu.

Một máy cảm biến chênh lệch áp suất được gắn giữa phần đầu vào và phần họng của đồng hồ để đo giá trị áp suất chênh lệch giữa 2 nơi. Giá trị chênh lệch áp suất đo được sẽ cho biết lưu lượng dòng chảy của môi chất bên trong đường ống.

Ứng dụng của Ống Venturi (Venturi Tube) Wise F700

Ống Venturi Wise F700 có thể đo dòng chảy của các môi chất như không khí, khí tự nhiên, , khí đốt, nước và các chất lỏng khác, vì vậy mà được ứng dụng rộng rãi trong các ngành :   - Công nghiệp  như dầu khí, hóa chất, năng lượng điện và luyện kim.
 - Venturi Tube F700 được sử dụng phổ biến trong hệ thống xử lý nước và nước thải
 - Ứng dụng trong hệ thống khí nén và hơi nước công nghiệp
 - Sử dụng trong ngành dầu khí hóa chất và năng lượng
 - Phù hợp cho các đường ống lớn và hệ thống áp lực cao

Ưu nhược điểm của Ống Venturi (Venturi Tube) Wise F700

 - Venturi Tube F700 giúp giảm tổn thất áp lực so với tấm orifice truyền thống
 - Độ chính xác cao phù hợp cho các hệ thống yêu cầu đo ổn định
 - Thiết kế bền chắc làm việc tốt trong môi trường áp suất và nhiệt độ cao
 - Ít bám cặn giảm nhu cầu bảo trì và kéo dài tuổi thọ thiết bị
 - Ống Venturi Wise F700 có ưu điểm là độ chính xác cao, hiệu suất ổn định, việc bảo trì thuận tiện, đặc biệt là làm giảm tốn thất áp suất
-> Tuy nhiên nhược điểm của nó lại là chi phí sản xuất cao.
