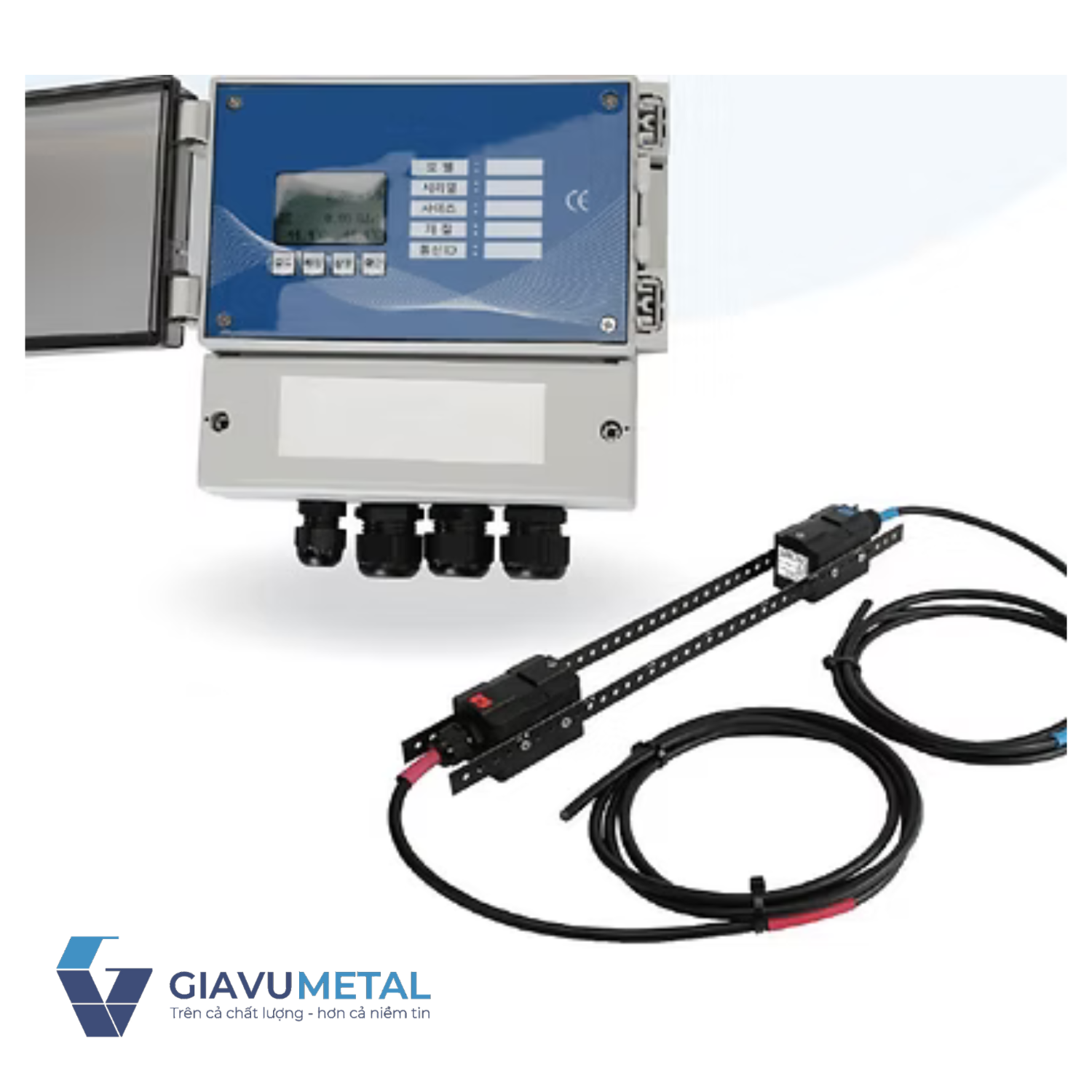

Ultrasonic liquid flow meter Clamp-on type U100-Đồng hồ đo lưu lượng chất lỏng siêu âm dạng kẹp ngoài U100

 Đồng hồ lưu lượng Wise U100

 - Đồng hồ đo lưu lượng chất lỏng siêu âm loại kẹp hay nói một cách đơn giản là đồng hồ lưu lượng Wise U100 là thiết bị đo lưu lượng siêu âm có độ chính xác cao, nhỏ gọn và kinh tế. Chúng được sử dụng cho tất cả các đường ống và chất lỏng có thể xuyên qua bởi sóng siêu âm. vì vậy nó không bị sụt áp và mất năng lượng.
 - Với hai bộ phân đo thiết kế riêng biết và liên kết với nhau bằng những dây dẫn dài. Sử dụng sóng siêu âm, U100 của Wise dễ dàng cho thấy đồng hồ được hoạt động mà không bị cản trở bởi bất cứ yếu tố nào. Chính vì vậy mà quý khách có thể sử dụng tại bất cứ hệ thống dẫn lưu chất nào đi chăng nữa đều cho ra kết quả chính xác nhất.
 - Lưu lượng kế siêu âm kẹp ngoài (Clamp-On Ultrasonic Flowmeter) là thiết bị đo lưu lượng chất lỏng trong đường ống bằng sóng siêu âm, được lắp bên ngoài thành ống mà không cần cắt ống, khoan lỗ hay dừng hệ thống.
 - Thiết bị hoạt động theo nguyên lý siêu âm Transit-Time (thời gian truyền sóng), cho phép đo chính xác lưu lượng của nhiều loại chất lỏng khác nhau, đặc biệt phù hợp cho các hệ thống đang vận hành liên tục hoặc yêu cầu cao về an toàn và vệ sinh.

Nguyên lý hoạt động

Lưu lượng kế siêu âm kẹp ngoài sử dụng hai đầu dò siêu âm gắn đối xứng trên thành ống:

• Một đầu dò phát sóng theo chiều dòng chảy
• Một đầu dò phát sóng ngược chiều dòng chảy

- > Sự chênh lệch thời gian truyền sóng giữa hai chiều này tỷ lệ thuận với vận tốc dòng chảy. Từ đó, bộ xử lý sẽ tính toán chính xác lưu lượng thể tích của chất lỏng trong đường ống.

 Thông số kỹ thuật

Dịch	Chất lỏng dẫn điện siêu âm Nước tinh khiết, Nước sạch Nước thải, Nước công nghiệp Nước sông và nước biển, v.v.
Phạm vi nhiệt độ chất lỏng	-40 ~ +160 ºC
Phương pháp đo lường	Thời gian vận chuyển tương quan
Kích thước đường ống	DN15 ~ DN6000
Phạm vi	0,2 ~ 15 m / s
Sự chính xác	1% cho lớn hơn 0,3 m / s
Không tuyến tính	±0.1 %
Độ lặp lại	±0.25 %
Lớp bảo vệ	Chống thời tiết (IP65)
Trưng bày	2 dòng x 16 ký tự LCD với đèn nền
Bàn phím	4 nút bàn phím
Nguồn cấp	AC 85 ~ 260 V / DC 24 V (Tùy chọn) Ít hơn 15 W
Đầu ra	DC 4 ~ 20 mARS-485Pulse (Tùy chọn)

 Ưu điểm của đồng hồ lưu lượng model U100

Đồng hồ lưu lượng Wise U100 như đã nói ở phần đầu thì đây là thiết bị đo lưu lượng lưu chất bằng sóng siêu âm. Chính vì vậy thì sản phẩm đã mang lại nhiều ưu điểm vượt trội, ví dụ như:

•  Là lưu lượng kế chất lỏng kẹp với độ chính xác 1% cho các ứng dụng công nghiệp.
•  Cài đặt dễ dàng và nhanh chóng, không mất nhiều thời gian để thi công, cố định sản phẩm.
•  Bù nhiệt độ
•  Wide turn-down ratio over 100:1
•  No flow-stop for Zero-calibration
•  Giao diện đầu vào / đầu ra chuyển đổi linh hoạt
•  Đồng hồ sẽ được hiệu chuẩn kỹ càng trước khi xuất xưởng và tới tay người sử dụng
•  So với các loại lưu lượng kế truyền thống, clamp-on ultrasonic flowmeter mang lại nhiều lợi thế vượt trội:
•  Không cần cắt ống, không gián đoạn hệ thống
•  Không gây tổn thất áp suất
•  Không tiếp xúc với lưu chất, phù hợp chất ăn mòn hoặc nước sạch
•  Lắp đặt nhanh chóng, dễ di dời
•  Ít bảo trì, tuổi thọ cao
•  Phù hợp cho cả lắp cố định và đo kiểm tra tạm thời

Điều kiện lắp đặt để đạt độ chính xác cao

Để lưu lượng kế hoạt động ổn định và chính xác, cần lưu ý:

• Đường ống luôn đầy chất lỏng
• Đảm bảo đoạn ống thẳng:
• ≥ 10D phía trước
• ≥ 5D phía sau
• Bề mặt ống sạch, không rỉ sét dày
• Sử dụng keo tiếp âm đúng kỹ thuật
• Tránh vị trí rung động mạnh hoặc nhiều bọt khí

So sánh lưu lượng kế siêu âm kẹp ngoài với các loại khác

Tiêu chí	Siêu âm kẹp ngoài	Điện từ	Cơ học
Cắt ống	Không	Có	Có
Tổn thất áp suất	Không	Không	Có
Bảo trì	Rất thấp	Thấp	Cao
Chất lỏng ăn mòn	Rất tốt	Tốt	Kém
Lắp đặt	Nhanh	Phức tạp	Phức tạp

Ứng dụng thực tế

• Ngành nước & xử lý nước thải: đo nước sạch, nước tuần hoàn, nước thải ít bọt khí
• Hệ thống HVAC & năng lượng: đo lưu lượng nước nóng, nước lạnh, chiller
• Công nghiệp & hóa chất: đo dầu, dung môi, hóa chất lỏng
• Thực phẩm & đồ uống: đo nước, sữa, dung dịch CIP
• Thiết bị đặc biệt phù hợp cho các hệ thống đang vận hành, không thể dừng máy hoặc cắt ống.
