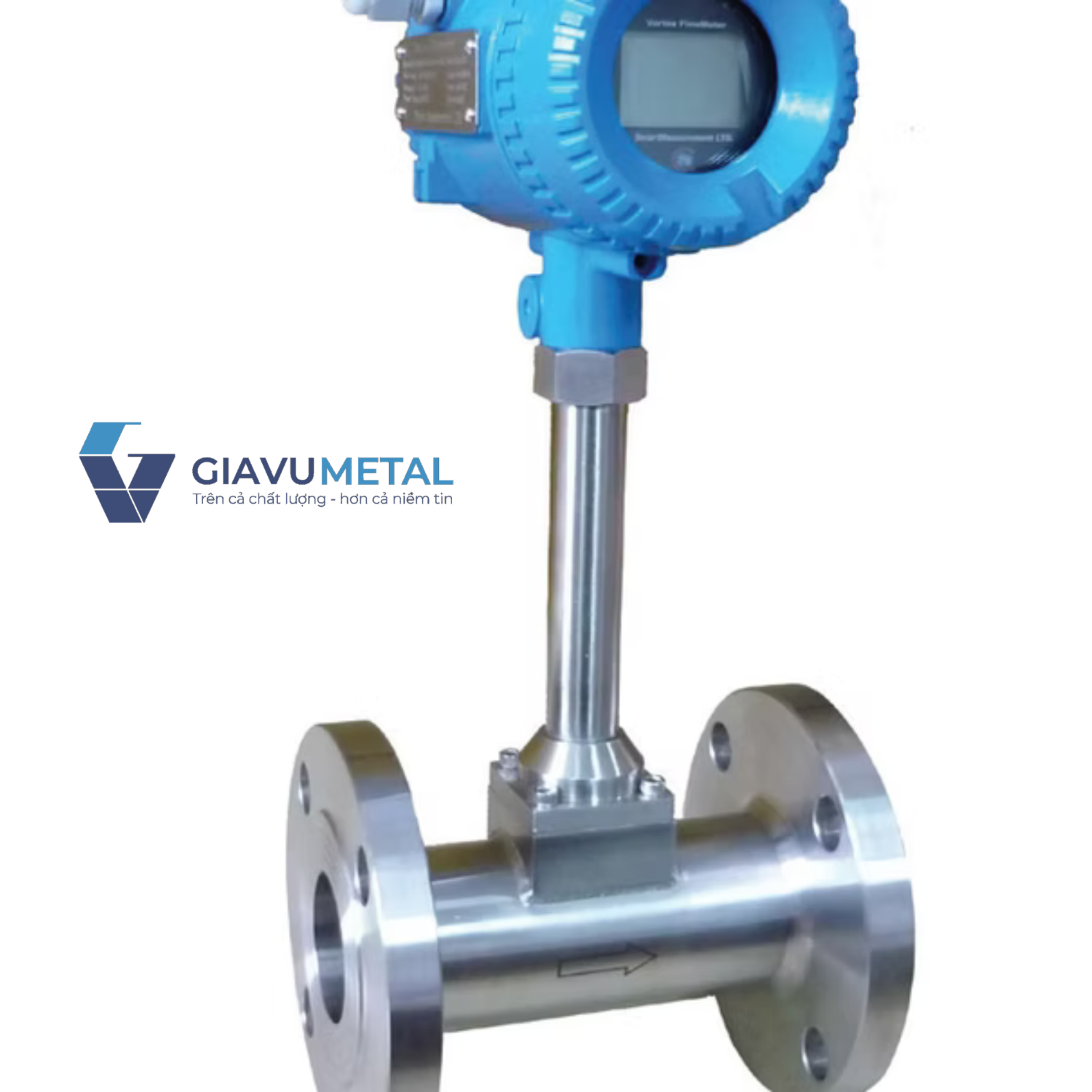

Đồng hồ / Cảm biến đo lưu lượng Vortex ALVT

4 Lượt xem

Giá bán: Liên hệ

Mã sản phẩm: S000883
Kích thước:
Đồng hồ đo lưu lượng Vortex là thiết bị đo điện tử hiện đại có khả năng làm việc cực kì hiệu quả trong các hệ thống hơi, khí và ngay cả nước thông thường có nhiệt độ rất cao, lên tới 450 độ C. Sử dụng nguyên lý cảm biến điện từ kết hợp với vortex karman để đo tổng lượng hơi, khí đã sử dụng và tốc độ trung bình.

Thông tin sản phẩm
Thông số kỹ thuật

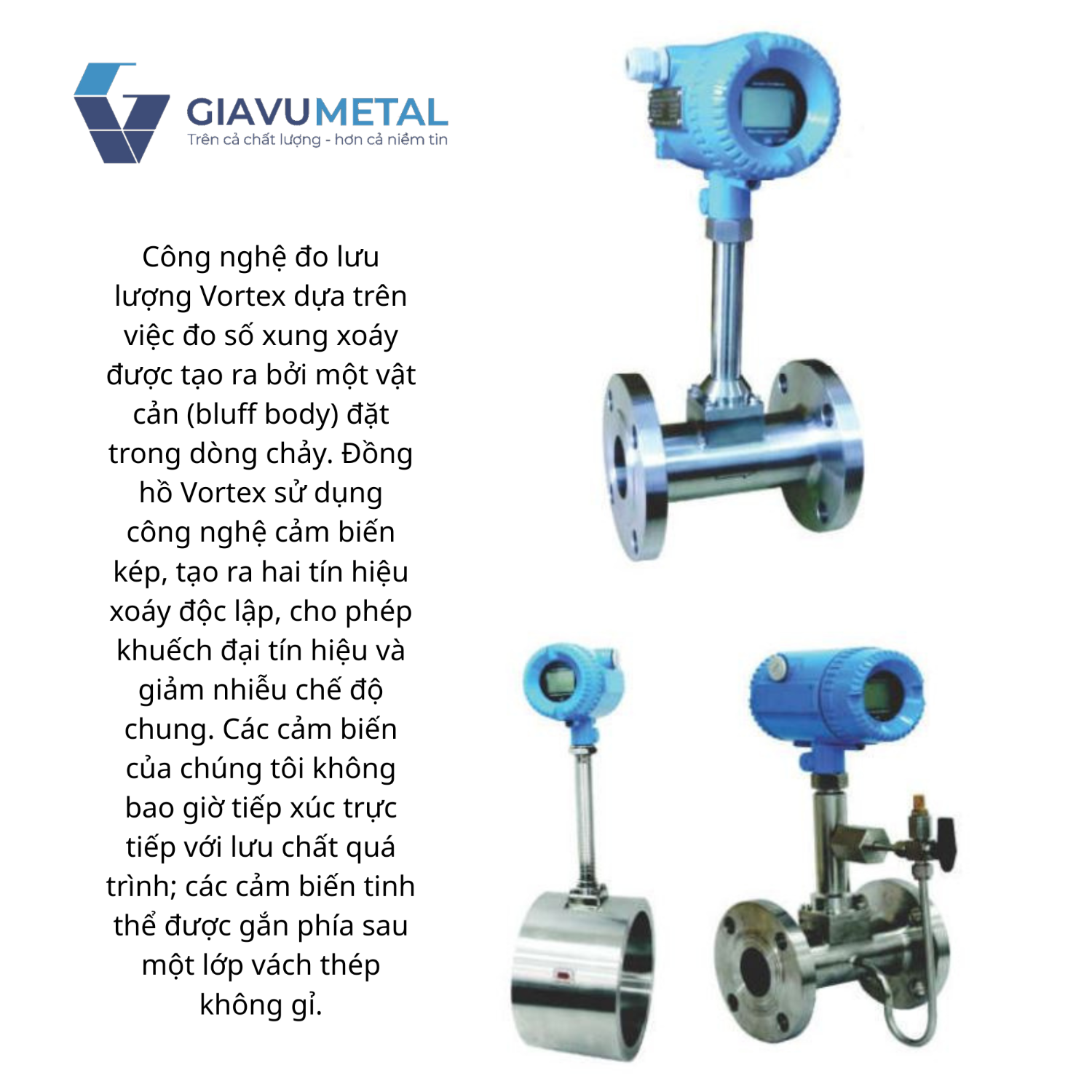

- Công nghệ cảm biến lưu lượng Vortex hoạt động dựa trên việc đo số lượng xung xoáy (vortex) được tạo ra khi dòng chất lỏng hoặc khí đi qua vật cản (bluff body) đặt trong dòng chảy.
- Đồng hồ vortex sử dụng công nghệ cảm biến kép, tạo ra hai tín hiệu vortex độc lập, giúp tăng cường tín hiệu và giảm nhiễu chế độ chung.
Cảm biến của thiết bị không tiếp xúc trực tiếp với lưu chất; các cảm biến tinh thể được gắn phía sau lớp tường thép không gỉ.
- Hệ thống điện tử có thể nhận biết các dao động áp suất rất nhỏ do các xoáy tạo ra thông qua lớp thép không gỉ. Thiết kế này cho phép thiết bị có dải đo rất rộng, vẫn duy trì giới hạn đo cao gần như không giới hạn và khả năng chịu áp suất cao.
-Cảm biến của chúng tôi là loại vortex dạng wafer mỏng nhất trên thị trường. Chiều dài bu lông thân đồng hồ ngắn hơn giúp căn chỉnh mặt bích tốt hơn và lắp đặt kín khít, không rò rỉ.
- Cảm biến vortex sẽ phát hiện các dao động do xoáy tạo ra và chuyển đổi thành tín hiệu điện. Tín hiệu này sau đó được xử lý bởi bộ transmitter để xuất ra các tín hiệu tiêu chuẩn như:

4–20 mA
Pulse output
RS485 / Modbus (tùy model)

Đặc điểm (FEATURES)

• Phù hợp cho nhiều ứng dụng với hơi, khí và chất lỏng
• Không có bộ phận chuyển động, không có đường rò rỉ; không sử dụng gioăng O-ring hoặc gioăng dầu graphite dễ mòn hoặc rò rỉ
• Hai cảm biến độc lập, giúp khuếch đại tín hiệu tốt hơn và giảm nhiễu
• Hiển thị thông báo lỗi khi lưu lượng bất thường hoặc ngoài phạm vi hiệu chuẩn
• Có thể hiệu chuẩn tại hiện trường với bộ điện tử tích hợp hoặc điều khiển từ xa và bàn phím
• Giao diện 2 dây 4–20 mA tiêu chuẩn
• Dải đo rộng, tỷ lệ turndown 10:1
• Có phiên bản đo lưu lượng khối lượng vortex tích hợp
• Đầu nối đa cực chống thời tiết cho nguồn, tín hiệu và giao tiếp serial
• Đường kính vùng đo có thể nhỏ hơn đường kính ống, giúp tăng phạm vi đo

Cụm Orifice đo lưu lượng tích hợp F510

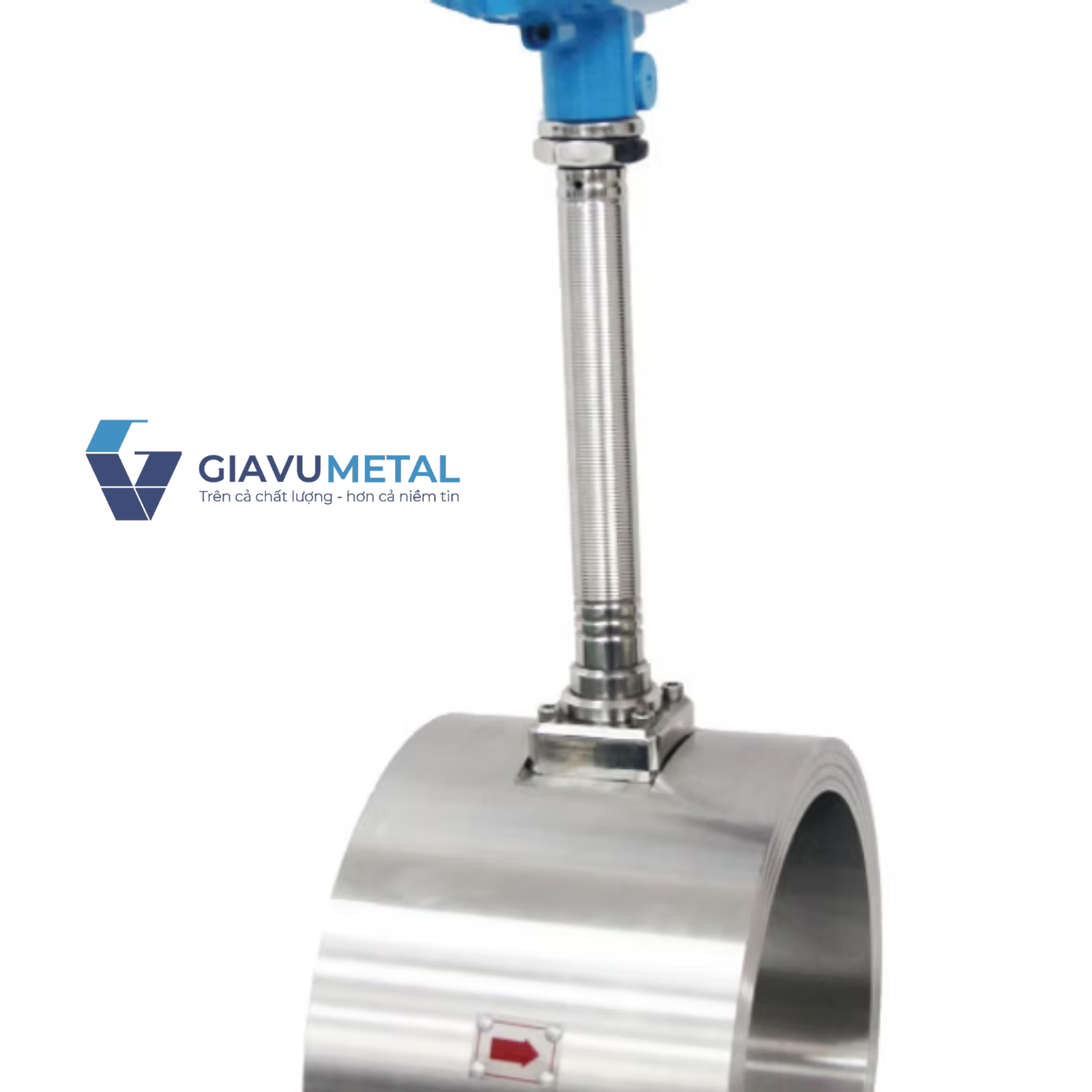

Cấu tạo của cảm biến lưu lượng Vortex ALVT

Một đồng hồ đo lưu lượng vortex ALVT thường bao gồm các thành phần chính sau:

1. Thân đồng hồ (Flow body) : Thân đồng hồ được chế tạo từ thép không gỉ hoặc thép carbon, đảm bảo độ bền và khả năng chịu áp suất cao. Thiết bị được lắp trực tiếp vào đường ống để đo lưu lượng dòng chảy.

2. Bluff Body (Vật cản tạo xoáy) : Bluff body là bộ phận nằm trong dòng chảy và có nhiệm vụ tạo ra các xoáy Karman khi dòng chất lưu đi qua. Đây là thành phần quan trọng giúp tạo tín hiệu đo lưu lượng.

3. Cảm biến vortex : Cảm biến này phát hiện dao động áp suất hoặc rung động do các xoáy Karman tạo ra. Tín hiệu dao động sẽ được chuyển thành tín hiệu điện để xử lý.

4. Bộ transmitter : Transmitter có nhiệm vụ:

Xử lý tín hiệu từ cảm biến
Chuyển đổi sang tín hiệu analog hoặc digital
Hiển thị hoặc truyền dữ liệu về hệ thống điều khiển

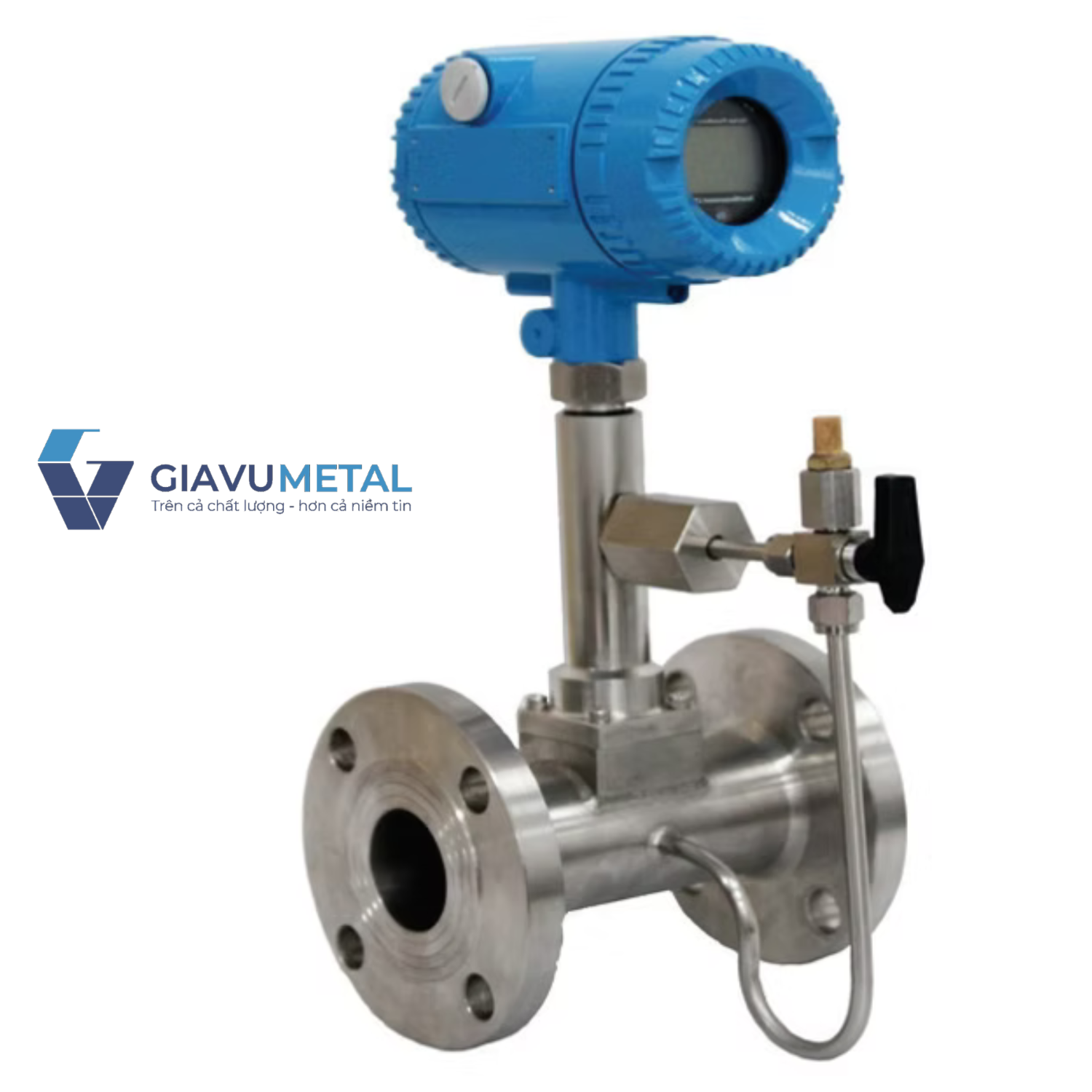

Đồng hồ Cảm biến đo lưu lượng Vortex ALVT

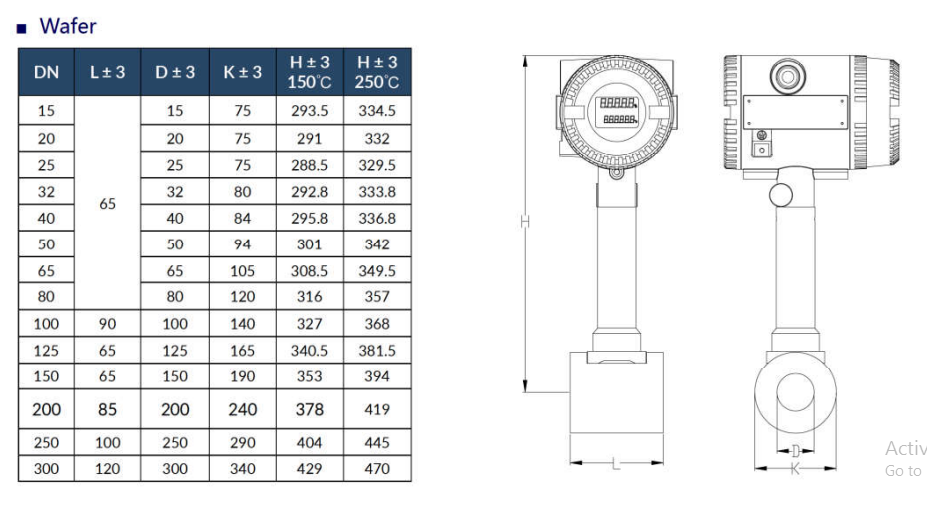

Thông số kỹ thuật (SPECIFICATION)

Thông số	Giá trị
Kiểu kết nối quá trình	Wafer, mặt bích
Nhiệt độ làm việc	-40 ~ +350 °C
Áp suất vận hành	1.6 MPa (tiêu chuẩn), tùy chọn đến 6.4 MPa
Dải vận tốc chất lỏng	0.7 ~ 7 m/s (std), 0.3 ~ 7 m/s (opt)
Dải vận tốc khí & hơi	6 ~ 60 m/s (std), 4 ~ 70 m/s (opt)
Độ chính xác	±1.0% giá trị đo
Độ lặp lại	0.33% (chất lỏng), 0.5% (khí/hơi)
Tỷ lệ turndown	10:1
Vật liệu thân	SS304 (tiêu chuẩn), SS316 (tùy chọn)
Tín hiệu đầu ra	Pulse output, 2-wire 4–20 mA DC
Pin dự phòng	Pin lithium 3.6 VDC
Cấp bảo vệ vỏ	IP65 / IP67
Chống cháy nổ	Ex d IIB T4; Ex ib IIC T4
Cáp (phiên bản remote)	Tiêu chuẩn 5 m
Trọng lượng (ước tính)	Wafer: 10 ~ 13 kg đến DN300
Giao tiếp tín hiệu	RS485, HART
Đơn vị đo	m³/h, kg/h, t/h
Bàn phím hiển thị	Lưu lượng tức thời, tổng lưu lượng
Nguồn cấp	13.5 ~ 45 VDC (cách ly)
Chứng nhận hiệu chuẩn	NIST traceable
Lưu trữ dữ liệu	EPROM lưu trữ đến 5 năm
Data logger	Chu kỳ lấy mẫu 0.5 giây

Ưu điểm của đồng hồ đo lưu lượng Vortex ALVT

Độ chính xác cao : Thiết bị cung cấp độ chính xác cao khi đo lưu lượng hơi, khí và chất lỏng.

Không có bộ phận chuyển động : Do không có bộ phận cơ khí chuyển động nên thiết bị:

Ít bị mài mòn
Ít cần bảo trì
Tuổi thọ cao

Hoạt động tốt trong môi trường nhiệt độ cao : Vortex flowmeter đặc biệt phù hợp để đo hơi nước trong hệ thống hơi công nghiệp.

Dải đo rộng : Thiết bị có thể đo lưu lượng trong dải rộng mà vẫn đảm bảo độ chính xác.

Dễ tích hợp hệ thống điều khiển : Thiết bị có thể kết nối với:

PLC
SCADA
HMI
Hệ thống giám sát năng lượng

Ứng dụng của đồng hồ đo lưu lượng Vortex ALVT

Hệ thống hơi công nghiệp : Đây là ứng dụng phổ biến nhất của vortex flowmeter, bao gồm:

Đo lưu lượng hơi bão hòa
Đo lưu lượng hơi quá nhiệt
Giám sát tiêu thụ hơi trong nhà máy

Ngành dầu khí : Thiết bị được sử dụng để đo lưu lượng:

Khí tự nhiên
Khí công nghiệp
Dòng khí trong hệ thống xử lý

Ngành hóa chất : Trong các nhà máy hóa chất, vortex flowmeter được dùng để đo lưu lượng các loại khí và chất lỏng.

Ngành thực phẩm và đồ uống : Thiết bị được sử dụng trong hệ thống:

Hơi tiệt trùng
Hơi gia nhiệt
Hơi trong dây chuyền sản xuất

Nhà máy điện : Trong các nhà máy điện, vortex flowmeter giúp đo lưu lượng:

Hơi nước
Khí đốt
Nước nóng
