Cụm Orifice đo lưu lượng tích hợp F510 - Integral flow orifice assembly_F510

Cụm Orifice đo lưu lượng tích hợp F510 là gì?

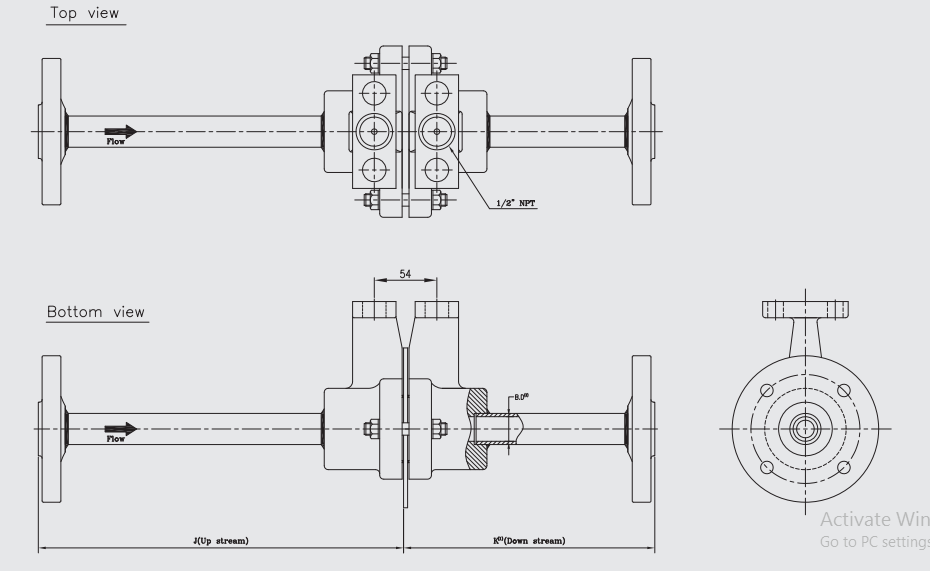

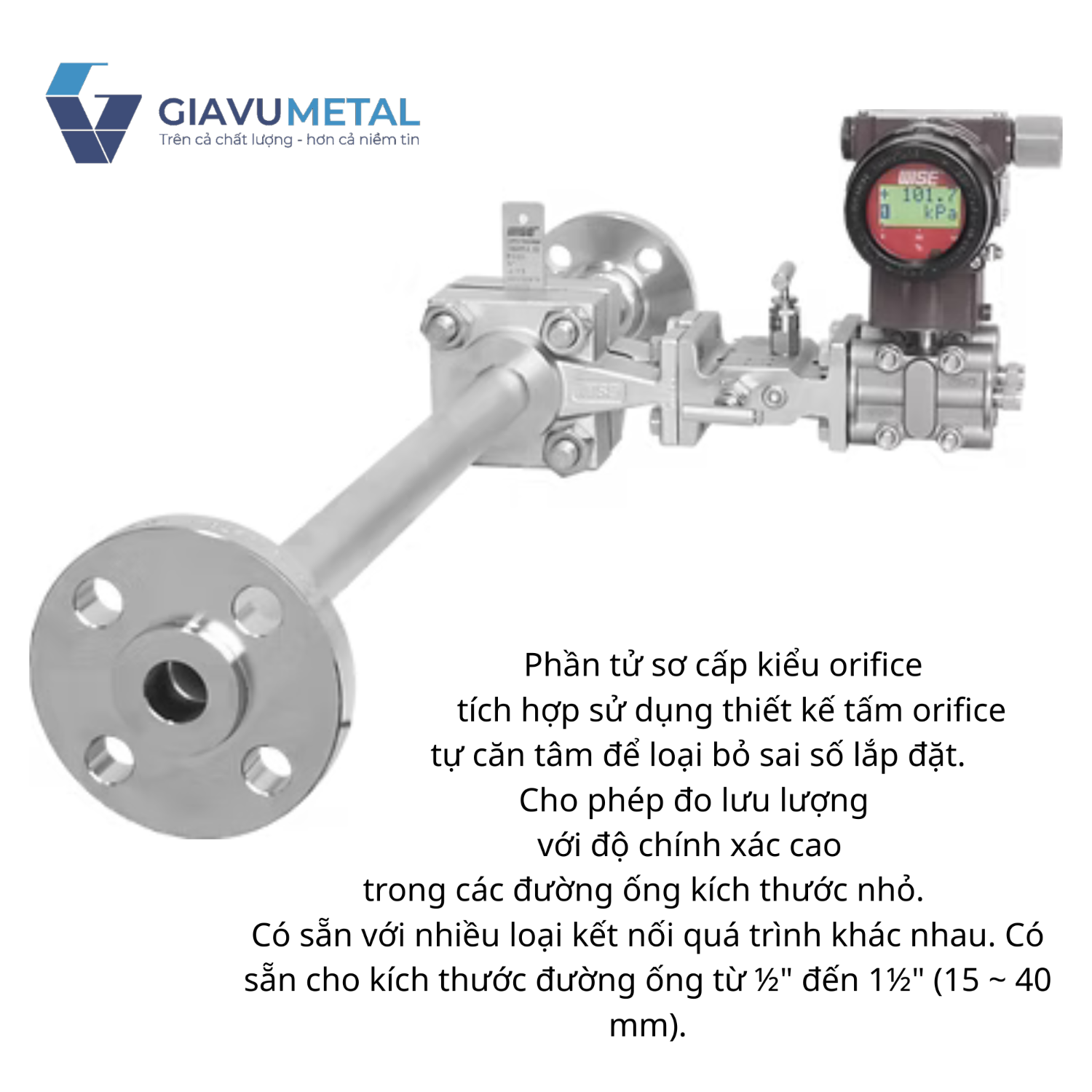

 - Cụm Orifice đo lưu lượng tích hợp F510 là thiết bị đo lưu lượng sử dụng tấm orifice (orifice plate) được thiết kế tích hợp sẵn trong thân thiết bị. Khi dòng chất lưu đi qua lỗ tiết lưu của orifice, sự thay đổi vận tốc sẽ tạo ra chênh lệch áp suất giữa hai điểm trước và sau tấm orifice. Cụm orifice tích hợp sử dụng thiết kế tấm orifice tự định tâm, giúp loại bỏ sai số trong quá trình lắp đặt. Thiết bị cho phép đo lưu lượng với độ chính xác cao trong các đường ống kích thước nhỏ.
- Chênh lệch áp suất này được đo bằng cảm biến chênh áp (Differential Pressure Transmitter) và chuyển đổi thành tín hiệu lưu lượng. Dữ liệu sau đó được truyền về hệ thống điều khiển như PLC, SCADA hoặc bộ hiển thị lưu lượng.
 - Khác với các hệ thống orifice truyền thống cần nhiều thành phần lắp ghép, Integral Flow Orifice Assembly F510 được thiết kế thành một cụm tích hợp, giúp giảm thời gian lắp đặt và tăng độ ổn định khi vận hành.
 - Sản phẩm có thể kết nối với nhiều dạng đầu nối công nghệ khác nhau và phù hợp với kích thước đường ống từ ½" đến 1½" (15 ~ 40 mm).

Cấu tạo của cụm Orifice F510

1. Orifice Plate : Orifice plate là tấm kim loại có lỗ tròn ở trung tâm để tạo ra điểm thắt dòng chảy. Khi dòng chất lưu đi qua lỗ này, vận tốc tăng lên và áp suất giảm xuống. Tấm orifice thường được chế tạo từ các vật liệu như:

• Stainless Steel 304
• Stainless Steel 316
• Alloy Steel

-> Tùy theo điều kiện làm việc và loại chất lưu.

2. Thân thiết bị tích hợp : Thân thiết bị của F510 được thiết kế để tích hợp sẵn tấm orifice, giúp giảm số lượng phụ kiện và đảm bảo độ chính xác trong đo lường. Thiết kế tích hợp giúp:

• Giảm sai số lắp đặt
• Tăng độ ổn định
• Dễ bảo trì

3. Cổng lấy áp (Pressure Tap) : Thiết bị có các cổng lấy áp suất trước và sau tấm orifice. Các cổng này được kết nối với ống impulse line để truyền tín hiệu áp suất đến differential pressure transmitter.

4. Kết nối đường ống : Cụm orifice F510 có thể được kết nối với hệ thống đường ống bằng:

• Ren (thread connection)
• Mặt bích (flange connection)
• Hàn (weld connection)

-> Tùy theo yêu cầu của hệ thống.

Nguyên lý hoạt động của cụm Orifice F510

Nguyên lý đo lưu lượng của Integral Flow Orifice Assembly F510 dựa trên định luật Bernoulli và nguyên lý chênh áp. Khi dòng chất lưu đi qua tấm orifice:

1. Tiết diện dòng chảy bị thu hẹp
2. Vận tốc dòng chảy tăng lên
3. Áp suất tại vị trí lỗ orifice giảm xuống

Điều này tạo ra chênh lệch áp suất giữa phía trước và phía sau tấm orifice.Giá trị chênh áp này được đo bởi differential pressure transmitter. Hệ thống điều khiển sau đó sẽ tính toán lưu lượng theo công thức tiêu chuẩn. Lưu lượng dòng chảy tỷ lệ với căn bậc hai của chênh áp: Q ∝ √ΔP

Trong đó:

• Q: lưu lượng dòng chảy
• ΔP: chênh lệch áp suất

Nhờ nguyên lý này, thiết bị có thể đo lưu lượng một cách chính xác và đáng tin cậy.

Ưu điểm của cụm Orifice đo lưu lượng F510

+) Thiết kế tích hợp nhỏ gọn : So với hệ thống orifice truyền thống, F510 có thiết kế tích hợp, giúp giảm kích thước và dễ dàng lắp đặt trong không gian hạn chế.
+) Độ chính xác cao : Thiết bị được thiết kế theo tiêu chuẩn đo lưu lượng chênh áp, mang lại độ chính xác và độ lặp lại cao.
+) Dễ lắp đặt và bảo trì : Cụm orifice F510 được thiết kế sẵn giúp giảm thời gian lắp đặt và đơn giản hóa quá trình bảo trì.
+) Độ bền cao : Thiết bị được chế tạo từ vật liệu thép không gỉ hoặc hợp kim, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
+) Phù hợp với nhiều loại chất lưu : Cụm orifice có thể đo lưu lượng của nhiều loại môi chất như: Chất lỏng, Khí, Hơi nước

Bảng thông số kỹ thuật cho Integral Flow Orifice Assembly F510.

Thông số	Chi tiết
Model	F510
Loại thiết bị	Cụm Orifice đo lưu lượng tích hợp
Kích thước đường ống	½" (15 mm) ~ 1½" (40 mm)
Áp suất làm việc tối đa	Theo tiêu chuẩn ANSI B16.5 Class 1500Lb
Vật liệu tấm Orifice	316SS / 316L SS và vật liệu khác
Vật liệu thân	CF8, CF8M, CF3M (theo ASTM A351)
Vật liệu ống (nếu có)	A312 Gr 316SS / 316L SS và vật liệu khác
Vật liệu mặt bích	A182 F304 và vật liệu khác
Giới hạn áp suất mặt bích	Theo tiêu chuẩn ANSI B16.5
Độ nhám bề mặt mặt bích	125 ~ 250 AARH
Bu lông / Studs	ASTM A193 Gr B8
Gioăng	PTFE gia cường sợi thủy tinh hoặc Graphite
Loại Orifice	Square edge (cạnh vuông)
Khoảng cách kết nối transmitter	2⅛" (54 mm) tâm – tâm
Chuẩn kết nối transmitter	Có tùy chọn DIN 19213
Cổng lấy áp	Corner tapped pressure ports

Ứng dụng của cụm Orifice F510

+) Hệ thống khí nén : Thiết bị được sử dụng để đo lưu lượng khí nén trong nhà máy, giúp kiểm soát hiệu quả hệ thống khí.
+) Ngành dầu khí : Trong các hệ thống đường ống dầu khí, thiết bị được dùng để đo lưu lượng: , Khí tự nhiên, Khí công nghiệp, Dầu nhẹ
+) Nhà máy điện : Trong các nhà máy điện, cụm orifice F510 có thể đo lưu lượng : Hơi nước , Khí đốt , Nước cấp lò hơi
+) Hệ thống xử lý nước : Trong các hệ thống cấp nước và xử lý nước thải, thiết bị giúp giám sát lưu lượng nước trong đường ống.

Lợi ích khi sử dụng cụm Orifice F510

Sử dụng cụm Orifice đo lưu lượng tích hợp F510 mang lại nhiều lợi ích cho hệ thống công nghiệp:

• Đo lưu lượng chính xác và ổn định
• Tối ưu hóa quá trình vận hành
• Giảm chi phí lắp đặt và bảo trì
• Dễ tích hợp với hệ thống điều khiển
• Tăng độ an toàn cho hệ thống đường ống

-> Nhờ những ưu điểm này, thiết bị trở thành giải pháp đo lưu lượng hiệu quả trong nhiều hệ thống công nghiệp.

 - Cụm Orifice đo lưu lượng tích hợp F510 (Integral Flow Orifice Assembly F510) là giải pháp đo lưu lượng chênh áp hiệu quả với thiết kế nhỏ gọn và độ chính xác cao. Nhờ cấu trúc tích hợp, thiết bị giúp đơn giản hóa việc lắp đặt và giảm chi phí vận hành.
 - Với khả năng đo lưu lượng của khí, chất lỏng và hơi, cùng độ bền cao trong môi trường công nghiệp, orifice F510 là lựa chọn phù hợp cho các hệ thống đường ống trong nhiều ngành như dầu khí, năng lượng, hóa chất và xử lý nước.
