Thước đo mức loại zig-zag L120 (loại reflex) L220 (loại transparent)

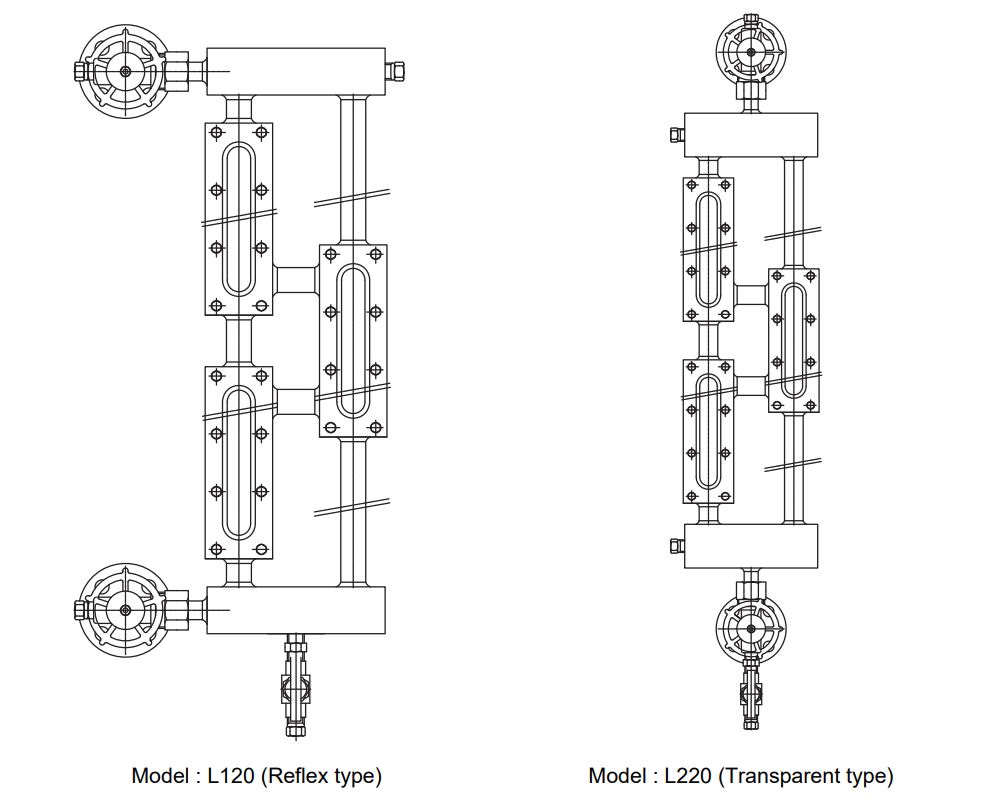

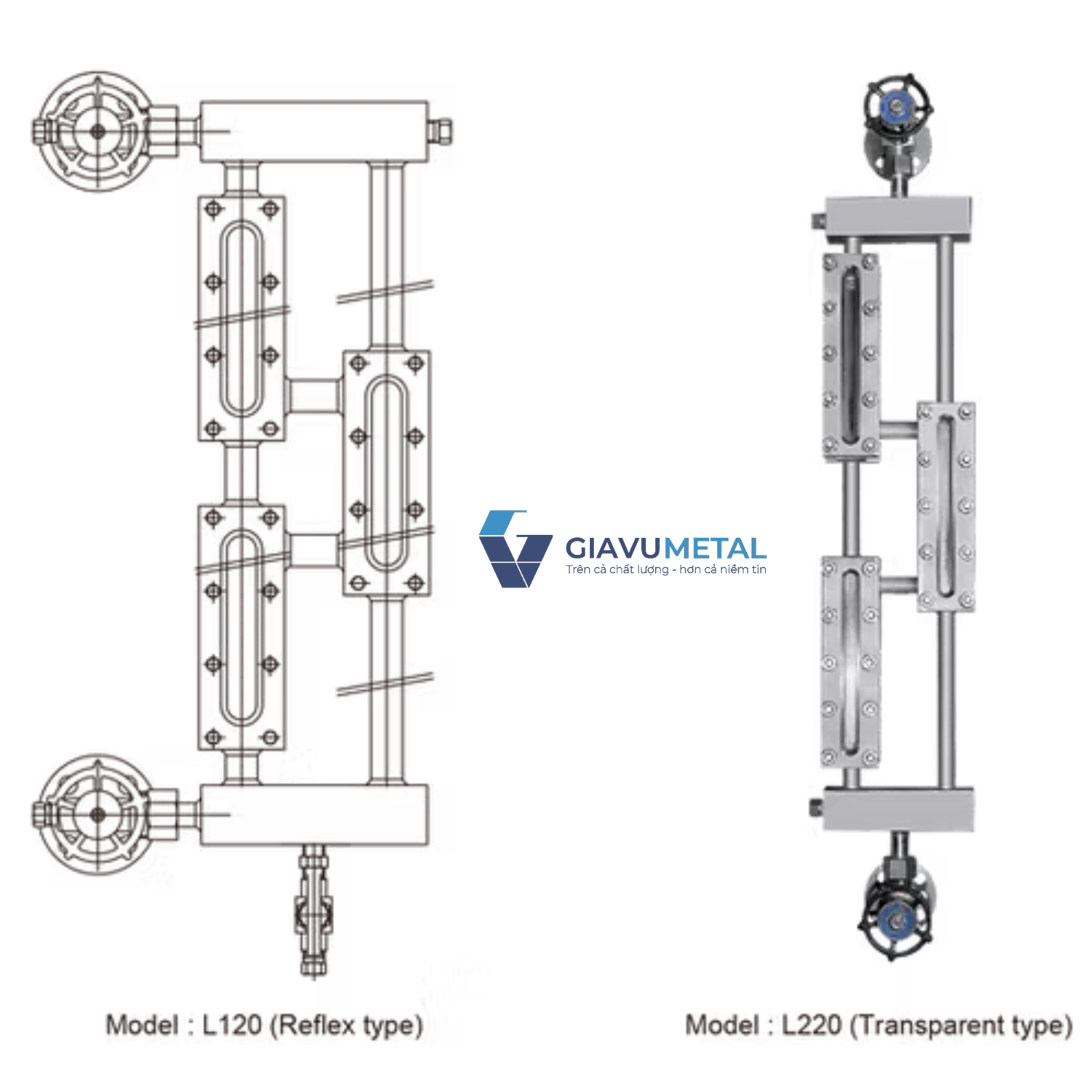

Thước đo mức loại zig-zag L120 và L220

Thước đo mức zig-zag là loại thiết bị đo mức cơ khí được thiết kế với thân thiết bị có cấu trúc đặc biệt dạng zig-zag hoặc gấp khúc. Thiết kế này giúp cải thiện khả năng quan sát mức chất lỏng và tăng độ bền cơ học cho thiết bị khi làm việc trong điều kiện áp suất hoặc nhiệt độ cao.

Thiết bị được lắp đặt bên ngoài bồn chứa và kết nối với hệ thống thông qua các cổng kết nối. Khi mức chất lỏng trong bồn thay đổi, chất lỏng sẽ chảy vào buồng đo của thiết bị và hiển thị trên kính quan sát.

Nhờ thiết kế zig-zag, thiết bị có khả năng giảm tác động của dao động dòng chảy và bọt khí, giúp việc quan sát mức chất lỏng trở nên rõ ràng và ổn định hơn.

Hai model phổ biến trong dòng thước đo mức zig-zag là L120 và L220. Sự khác biệt chính giữa hai loại này nằm ở cấu tạo kính quan sát và phương pháp hiển thị mức chất lỏng.

Thước đo mức L120 – loại reflex

L120 là thiết bị đo mức sử dụng kính phản xạ. Loại kính này có bề mặt được gia công với các rãnh lăng kính giúp tạo ra sự khác biệt về phản xạ ánh sáng giữa hơi và chất lỏng.
Khi ánh sáng chiếu vào kính:

• phần tiếp xúc với hơi sẽ phản xạ ánh sáng mạnh
• phần tiếp xúc với chất lỏng sẽ hấp thụ ánh sáng

Nhờ đó người vận hành có thể dễ dàng nhận biết mức chất lỏng thông qua sự tương phản giữa vùng sáng và vùng tối trên kính.
Ưu điểm của loại reflex là không cần sử dụng nguồn sáng bổ sung. Trong điều kiện ánh sáng bình thường của môi trường, người vận hành vẫn có thể quan sát mức chất lỏng một cách rõ ràng. Ngoài ra, thiết bị L120 có cấu tạo đơn giản, chi phí hợp lý và dễ bảo trì nên được sử dụng phổ biến trong nhiều hệ thống công nghiệp.

Thước đo mức L220 – loại transparent

Khác với L120, thước đo mức L220 sử dụng kính trong suốt để quan sát trực tiếp môi chất bên trong buồng đo. Thiết bị thường được thiết kế với hai lớp kính phẳng lắp ở hai bên thân.

Khi chất lỏng đi vào buồng đo, người vận hành có thể nhìn xuyên qua lớp kính để quan sát trực tiếp chất lỏng bên trong. Điều này giúp xác định không chỉ mức chất lỏng mà còn cả màu sắc và trạng thái của môi chất.

Trong nhiều ứng dụng công nghiệp, L220 còn được kết hợp với hệ thống chiếu sáng phía sau để tăng độ rõ khi quan sát. Điều này đặc biệt hữu ích khi chất lỏng có màu tối hoặc khi thiết bị được lắp đặt ở khu vực có ánh sáng yếu.

Transparent level gauge cũng cho phép quan sát hiện tượng phân lớp giữa hai chất lỏng khác nhau, ví dụ như dầu và nước.

Cấu tạo của thước đo mức zig-zag

Thước đo mức zig-zag L120 và L220 có cấu tạo gồm nhiều bộ phận quan trọng giúp thiết bị hoạt động ổn định trong môi trường công nghiệp.

Thân thiết bị :

 - Thân thiết bị là phần chính của thước đo mức. Bộ phận này chứa buồng đo nơi chất lỏng từ bồn chảy vào. Thân thiết bị thường được chế tạo từ thép carbon hoặc thép không gỉ để chịu được áp suất và nhiệt độ cao.

Kính quan sát :

 - Kính quan sát là bộ phận giúp người vận hành nhìn thấy mức chất lỏng bên trong thiết bị. Tùy theo model mà kính có thể là loại phản xạ hoặc kính trong suốt.

Nắp giữ kính :

 - Kính được cố định bằng nắp giữ và hệ thống bu lông siết chặt để đảm bảo độ kín và độ an toàn khi thiết bị hoạt động.

Van cách ly :

 - Thiết bị thường được lắp kèm với van cách ly ở đầu vào và đầu ra. Các van này cho phép đóng dòng chất lỏng khi cần bảo trì hoặc kiểm tra thiết bị.

Van xả và cổng thông hơi :

 - Một số thiết bị được trang bị thêm van xả ở phía dưới để xả chất lỏng trong quá trình vệ sinh. Cổng thông hơi ở phía trên giúp loại bỏ khí trong buồng đo để đảm bảo hiển thị mức chính xác.

Ưu điểm của thiết kế zig-zag

• Thiết kế zig-zag mang lại nhiều lợi ích cho thiết bị đo mức.
• Trước hết, cấu trúc này giúp tăng độ cứng và độ bền của thân thiết bị. Điều này đặc biệt quan trọng trong các hệ thống có áp suất cao.
• Thứ hai, thiết kế zig-zag giúp giảm ảnh hưởng của dòng chảy mạnh và bọt khí. Nhờ đó mức chất lỏng hiển thị trên kính ổn định hơn và dễ quan sát hơn.
• Ngoài ra, thiết kế này còn giúp cải thiện khả năng lưu thông của chất lỏng trong buồng đo, đảm bảo mức hiển thị luôn phản ánh chính xác mức thực tế trong bồn.

Ứng dụng trong công nghiệp

• Thước đo mức zig-zag L120 và L220 được sử dụng trong nhiều lĩnh vực công nghiệp khác nhau.
• Trong ngành dầu khí, thiết bị được sử dụng để theo dõi mức dầu trong bồn chứa hoặc trong các thiết bị xử lý.
• Trong ngành hóa chất, thiết bị giúp kiểm soát mức dung dịch và hóa chất trong các quá trình sản xuất.
• Các nhà máy điện cũng sử dụng loại thước đo mức này để theo dõi mức nước trong hệ thống lò hơi và thiết bị áp lực.
• Ngoài ra, một số ngành thực phẩm và dược phẩm cũng sử dụng thiết bị đo mức zig-zag để kiểm soát mức chất lỏng trong các bồn chứa nguyên liệu.

 - Thước đo mức loại zig-zag L120 và L220 là thiết bị đo mức cơ khí được sử dụng rộng rãi trong các hệ thống công nghiệp. Với thiết kế đặc biệt giúp tăng độ bền và ổn định khi hiển thị mức chất lỏng, thiết bị mang lại hiệu quả cao trong việc giám sát và kiểm soát quá trình vận hành.

 - L120 với kính phản xạ phù hợp cho các ứng dụng phổ thông nhờ cấu tạo đơn giản và dễ quan sát. Trong khi đó, L220 với kính trong suốt cho phép quan sát trực tiếp môi chất và phù hợp với các hệ thống yêu cầu kiểm soát chi tiết hơn.
