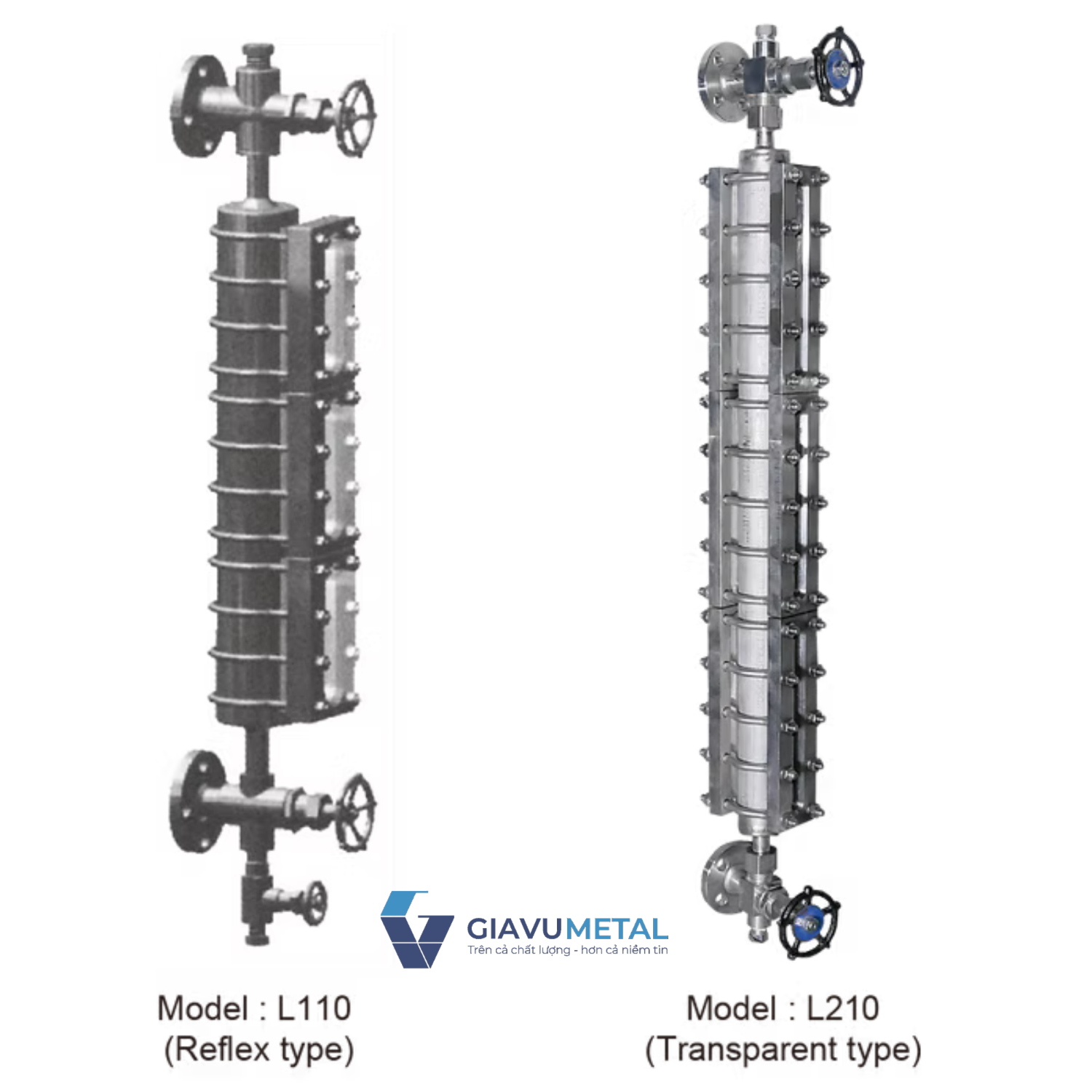

Large chamber type thước đo mức L110 (loại reflex) L210 (loại transparent)

Thiết bị đo mức buồng lớn L110 và L210

Thiết bị đo mức buồng lớn là loại thiết bị được thiết kế với một khoang chứa chất lỏng lớn hơn so với các loại kính đo mức thông thường. Khoang này được kết nối trực tiếp với bồn hoặc thiết bị áp lực, cho phép chất lỏng chảy vào buồng đo và hiển thị mức thông qua kính quan sát.

Thiết kế buồng lớn mang lại nhiều lợi ích quan trọng. Khi chất lỏng trong bồn có hiện tượng sôi, tạo bọt hoặc dao động mạnh, buồng lớn giúp ổn định dòng chất lỏng trước khi hiển thị trên kính. Nhờ đó người vận hành có thể đọc mức chính xác hơn. Hai model phổ biến trong dòng thiết bị này là L110 và L210. Cả hai đều được sử dụng để quan sát mức chất lỏng trực tiếp nhưng khác nhau ở loại kính và nguyên lý hiển thị.

So sánh L110 và L210

Mặc dù cùng thuộc dòng thiết bị đo mức buồng lớn, L110 và L210 có một số điểm khác biệt đáng chú ý.

• L110 sử dụng kính phản xạ nên hiển thị mức chất lỏng thông qua sự tương phản ánh sáng. Trong khi đó, L210 cho phép quan sát trực tiếp chất lỏng thông qua kính trong suốt.
• L110 thường có cấu tạo đơn giản và chi phí thấp hơn. Ngược lại, L210 có khả năng quan sát chi tiết hơn nên thường được sử dụng trong các ứng dụng yêu cầu độ chính xác cao.
• Việc lựa chọn loại thiết bị phù hợp sẽ phụ thuộc vào đặc tính của môi chất cũng như yêu cầu của hệ thống.

2. Thiết bị đo mức L110 – Loại phản xạ (Reflex)

Nguyên lý hoạt động :

Model L110 sử dụng kính phản xạ (Reflex glass) để hiển thị mức chất lỏng. Mặt kính có các rãnh lăng kính (prism grooves). Khi ánh sáng chiếu vào:

• Phần tiếp xúc với hơi phản xạ ánh sáng → nhìn màu trắng/bạc
• Phần tiếp xúc với chất lỏng hấp thụ ánh sáng → nhìn màu đen

Nhờ sự khác biệt này, người vận hành có thể nhìn rõ ranh giới giữa hơi và chất lỏng mà không cần đèn chiếu sáng.

Đặc điểm của L110 :

• Sử dụng 1 tấm kính phản xạ
• Không cần nguồn sáng hỗ trợ
• Cấu tạo đơn giản
• Giá thành thấp
• Quan sát mức chất lỏng dễ dàng

Ứng dụng :

 - L110 thường dùng cho : nước, dầu, dung dịch hóa chất, môi chất có màu nhạt hoặc trong suốt

Thiết bị đo mức L210 – Loại trong suốt (Transparent)

Nguyên lý hoạt động :

Model L210 là transparent level gauge. Thiết bị sử dụng hai tấm kính phẳng lắp ở hai bên thân gauge. Người vận hành có thể nhìn xuyên qua lớp kính để thấy trực tiếp chất lỏng bên trong. Loại này thường được kết hợp với:

• đèn chiếu sáng phía sau
• tấm mica bảo vệ kính

Đặc điểm của L210 :

• Dùng 2 lớp kính phẳng
• Có thể quan sát màu chất lỏng
• Phù hợp với chất lỏng ăn mòn
• Có thể quan sát interface giữa 2 chất lỏng

Ứng dụng :

L210 thường dùng cho : hóa chất ăn mòn, chất lỏng có màu, hệ thống áp suất cao, quan sát interface (ví dụ: dầu – nước)

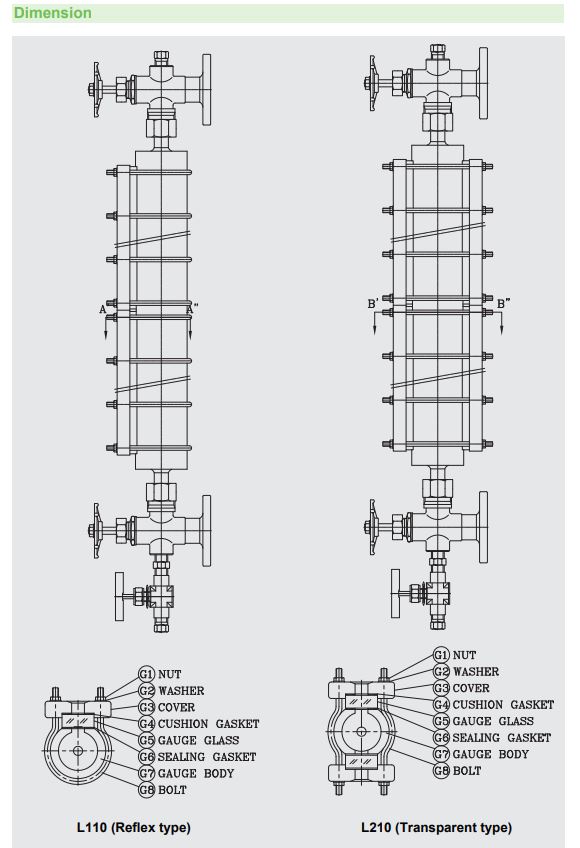

Cấu tạo của thiết bị đo mức buồng lớn

• Cả L110 và L210 đều có cấu tạo gồm nhiều bộ phận chính giúp thiết bị hoạt động ổn định trong môi trường công nghiệp.
• Phần quan trọng nhất là thân buồng đo. Đây là bộ phận chứa chất lỏng từ bồn và được chế tạo từ vật liệu kim loại có độ bền cao để chịu được áp suất và nhiệt độ lớn.
• Tiếp theo là kính quan sát. Kính được làm từ vật liệu chịu nhiệt và chịu áp suất tốt, đảm bảo an toàn trong quá trình vận hành.
• Thiết bị cũng được trang bị nắp bảo vệ và các bu lông siết chặt để giữ cố định kính. Ngoài ra, hệ thống van cách ly cho phép đóng hoặc mở dòng chất lỏng khi cần bảo trì.
• Một số model còn có thêm van xả và cổng thông hơi để thuận tiện cho việc vệ sinh hoặc kiểm tra thiết bị.

Ứng dụng trong công nghiệp

• Thiết bị đo mức buồng lớn L110 và L210 được sử dụng trong nhiều lĩnh vực khác nhau nhờ khả năng quan sát mức chất lỏng trực tiếp và độ bền cao.
• Trong ngành dầu khí, thiết bị được sử dụng để theo dõi mức dầu hoặc các sản phẩm dầu mỏ trong bồn chứa.
• Trong ngành hóa chất, thiết bị giúp kiểm soát mức của các dung dịch hoặc hóa chất trong quá trình sản xuất.
• Ngoài ra, các nhà máy điện cũng sử dụng loại kính đo mức này để theo dõi mức nước trong hệ thống lò hơi và các thiết bị áp lực.
• Một số ngành công nghiệp thực phẩm và dược phẩm cũng sử dụng thiết bị này để kiểm soát mức chất lỏng trong bồn chứa nguyên liệu.

Thiết bị đo mức buồng lớn L110 và L210 là giải pháp hiệu quả để quan sát trực tiếp mức chất lỏng trong các hệ thống công nghiệp. Với thiết kế buồng lớn giúp giảm dao động và tăng độ ổn định khi hiển thị mức, hai dòng thiết bị này được ứng dụng rộng rãi trong nhiều ngành khác nhau.

L110 với kính phản xạ phù hợp cho các ứng dụng phổ thông nhờ cấu tạo đơn giản và dễ sử dụng. Trong khi đó, L210 với kính trong suốt mang lại khả năng quan sát chi tiết hơn và thích hợp cho các hệ thống yêu cầu kiểm soát quy trình nghiêm ngặt.
