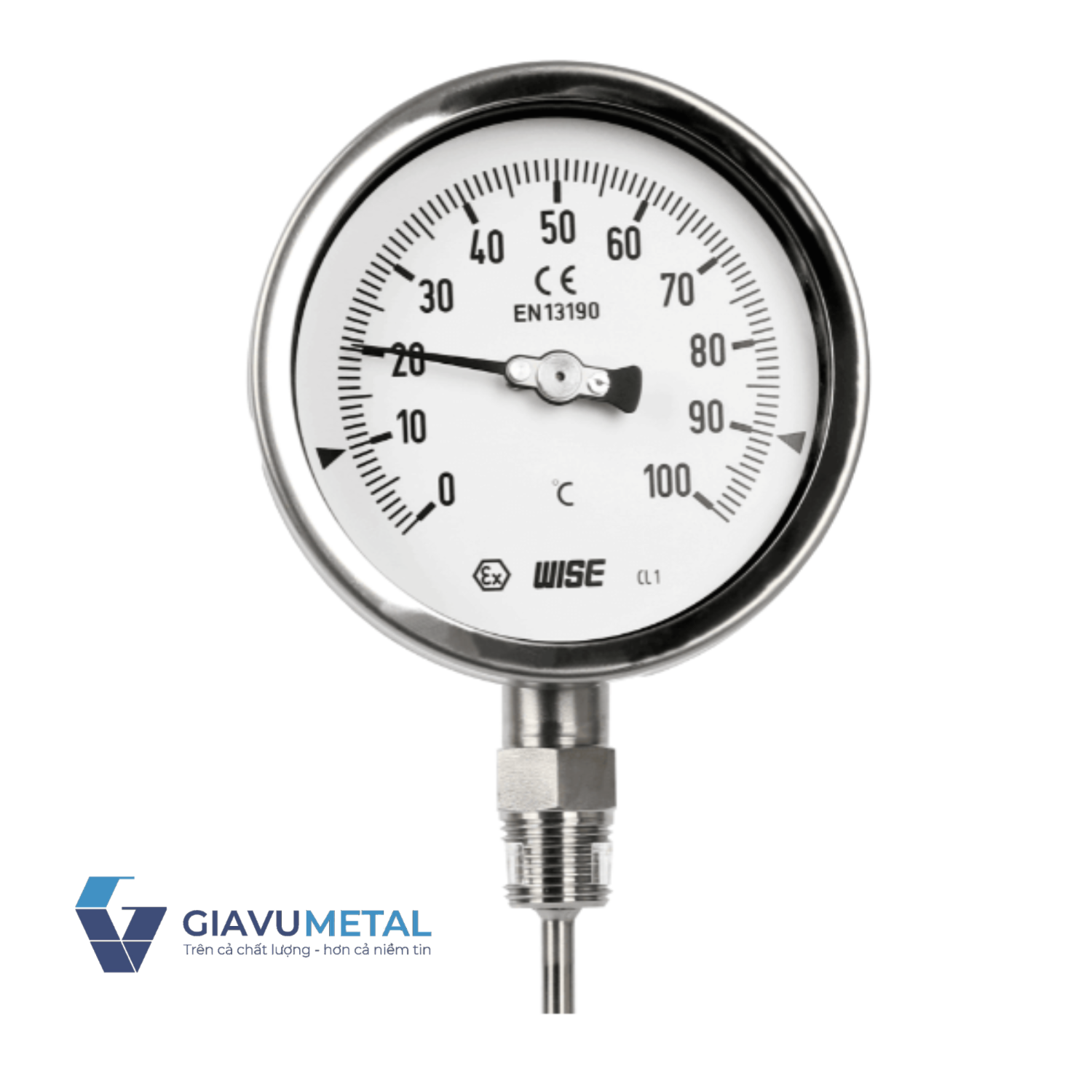

Đồng hồ nhiệt độ WISE T120 (inox toàn bộ)

Đồng hồ nhiệt độ chân đứng WISE T120 hay còn gọi là Đồng hồ nhiệt độ WISE T120 của hãng WISE. Thuộc dòng đồng hồ nhiệt độ (Bimetal thermometer) hay nhiệt kế lưỡng kim. Đây là dạng đồng hồ cơ hiển thị kim dùng đo nhiệt độ cho các dòng chất khí hoặc môi chất lỏng.

Đồng hồ đo nhiệt độ chân đứng WISE T120 đo nhiệt độ dựa trên nguyên lý giãn nở kim loại của cảm biến trong que đo nhiệt. Vốn cấu tạo gồm 2 thanh kim loại khác nhau chập vào làm một đầu. Khi nhiệt độ tăng hoặc giảm sẽ khiến đầu cảm biến giãn nở tương ứng. Do 2 kim loại có độ giãn nở khác nhau làm quay thanh cảm biến và cơ cấu truyền động để kim xoay chỉ thị mức nhiệt độ đo được.

Đồng hồ nhiệt độ WISE T120 chân đứng rất thích hợp cho các ứng dụng đo nhiệt độ, điều chỉnh hay theo dõi liên tục nhiệt độ của các luồng chất khí, chất lỏng trong hệ thống. Thiết kế vỏ và que đo bằng inox 304 cho phép T120 đáp ứng những tiêu chuẩn cao nhất. Nó có thể chống lại sự ăn mòn của hóa chất thông thường, hay những tác động đến từ sự thay đổi khí hậu.

Các thông số tiêu chuẩn của đồng hồ nhiệt độ Wise T120

Đồng hồ nhiệt độ chân đứng Wise T120 là dòng đồng hồ đo nhiệt độ lưỡng kim dạng xoắn. Nó được dùng đo nhiệt độ của khí hoặc chất lỏng. Mục đích để đo lường và giám sát trực tiếp nhiệt độ của môi chất. Do được làm bằng vật liệu là inox nên đồng hồ nhiệt độ wise T120 có thể dùng để đo nhiệt độ của môi chất ăn mòn.

Đường kính mặt đồng hồ	75mm hoặc 100mm
Vật liệu vỏ đồng hồ	inox 304
Kết nối	chân đứng, kết nối trực tiếp
Ren kết nối	¼", ⅜", ½", ¾" PT, NPT và PF
Đường kính que cảm biến	6, 6.4, 8 và 10mm
Chiều dài que cảm biến	tối thiểu 25mm và tối đa là 2000mm
Vật liệu que cảm biến	inox 304 / inox 316 / inox 316L
Dải đo nhiệt độ	-50~50℃, -30~120℃, -20~100℃, -10~50℃, 0~60℃, 0~100℃, 0~350℃, 0~600℃,…
Cấp chính xác	2% trên toàn thang đo (hoặc tùy chọn cấp chính xác là 1%)
Chứng chỉ của đồng hồ nhiệt độ Wise T120

Các sử dụng và lắp đặt đồng hồ nhiệt độ T120 đúng cách:

Cài đặt
1) Trước khi lắp đặt cần kiểm tra tình trạng của đồng hồ nhiệt độ Wise T120 còn mới, không hư hỏng.
2) Độ lệch nhiệt độ có thể xảy ra tùy thuộc vào độ sâu của cảm biến được lắp vào. Đảm bảo lắp ngập que cảm biến nhiệt độ để phát hiện chính xác nhiệt độ.
3) Đồng hồ nhiệt độ T120 này nhạy cảm với rung động và tác động vật lý.
4) Vui lòng lắp đặt nhiệt kế tránh xa mọi rung động hoặc tác động vật lý, nếu có khả năng rung hoặc va đập gần khu vực lắp đặt đồng hồ nhiệt T120
5) Nên sử dụng giếng nhiệt hay còn gọi ống bảo vệ, thermowell để bảo trì.
* Vui lòng tham khảo hướng dẫn sử dụng giếng nhiệt để biết cách lắp đặt và sử dụng.
6) Sử dụng cờ lê thích hợp để lắp đặt.
7) Không giữ mặt đồng hồ và xoay. Nó có thể gây ra lỗi. Hãy đảm bảo các ống thổi bên trong không bị xoắn.
8) Kiểm tra khu vực lắp đặt để kiểm tra độ ẩm, độ rung, bụi hoặc khí ăn mòn.
9) Tránh lắp đặt ở khu vực có thể vượt quá phạm vi nhiệt độ quy định.
10) Hãy bảo vệ đồng hồ nhiệt độ T120 khỏi sét hoặc hơi nước.
11) Tránh lắp đặt dưới ánh nắng trực tiếp.

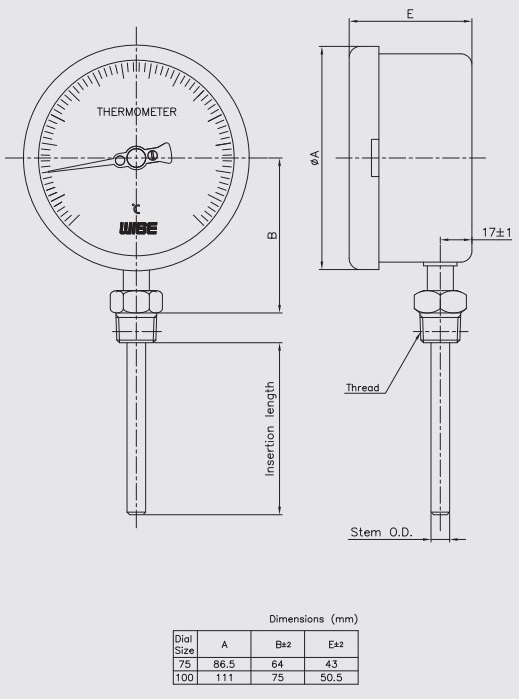

                      Bản vẽ thiết kế Đồng hồ nhiệt độ WISE T120

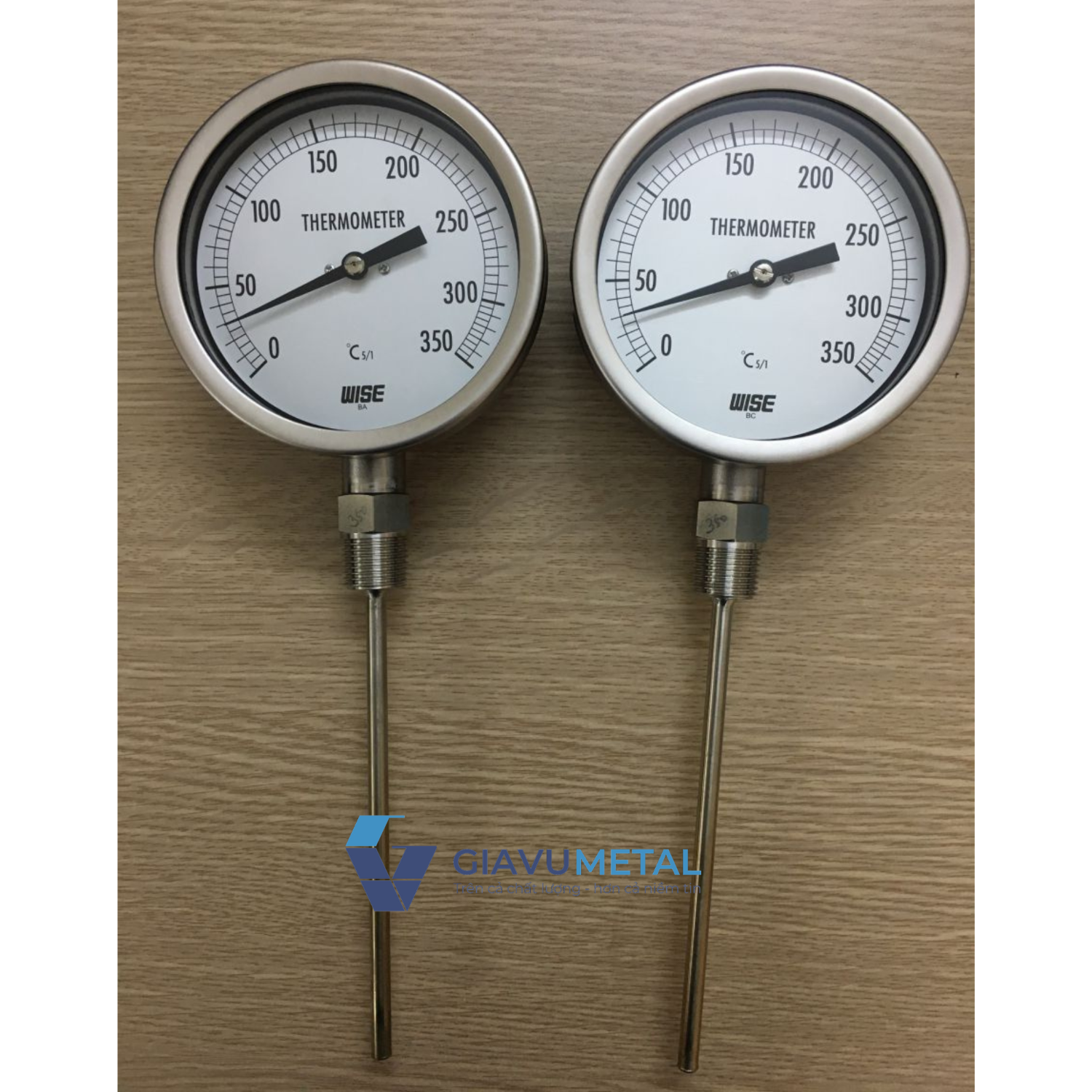

          Đồng hồ nhiệt độ WISE T120 với dải đo 0-350 độ C

Những điều cần tránh khi sử dụng đồng hồ nhiệt độ T120

1. Không vượt quá phạm vi nhiệt độ đã cho phép ( – 50^oC ~ 600^oC ).
2. Không áp dụng khi tải trọng, mức độ rung động hoặc va đập quá mức.
3. Lưu ý không bẻ cong chân đo của đồng hồ, việc này sẽ gây cản trở trong việc hoạt động và gây ra sai lệch về nhiệt độ.
4. Không thực hiện bất kỳ sửa đổi nào đối với sản phẩm hoặc thêm các chức năng khác.

Lắp đặt đồng hồ nhiệt độ chân đứng WISE T120

Về lắp đặt sử dụng, đồng hồ nhiệt độ WISE T120 chân đứng có thể xoáy ren lắp trực tiếp vào vị trí đo nhiệt trên hệ thống để que đo nhiệt tiếp xúc trực tiếp với môi chất, cho ra kết quả đo chính xác nhất. Ngoài ra, chúng ta có thể lắp thông qua 1 ống bảo vệ (thermowell) bằng inox. Được sử dụng trong trường hợp cần hạn chế môi chất tiếp xúc que đo nhiệt, tăng độ bền và thời gian sử dụng của đồng hồ.

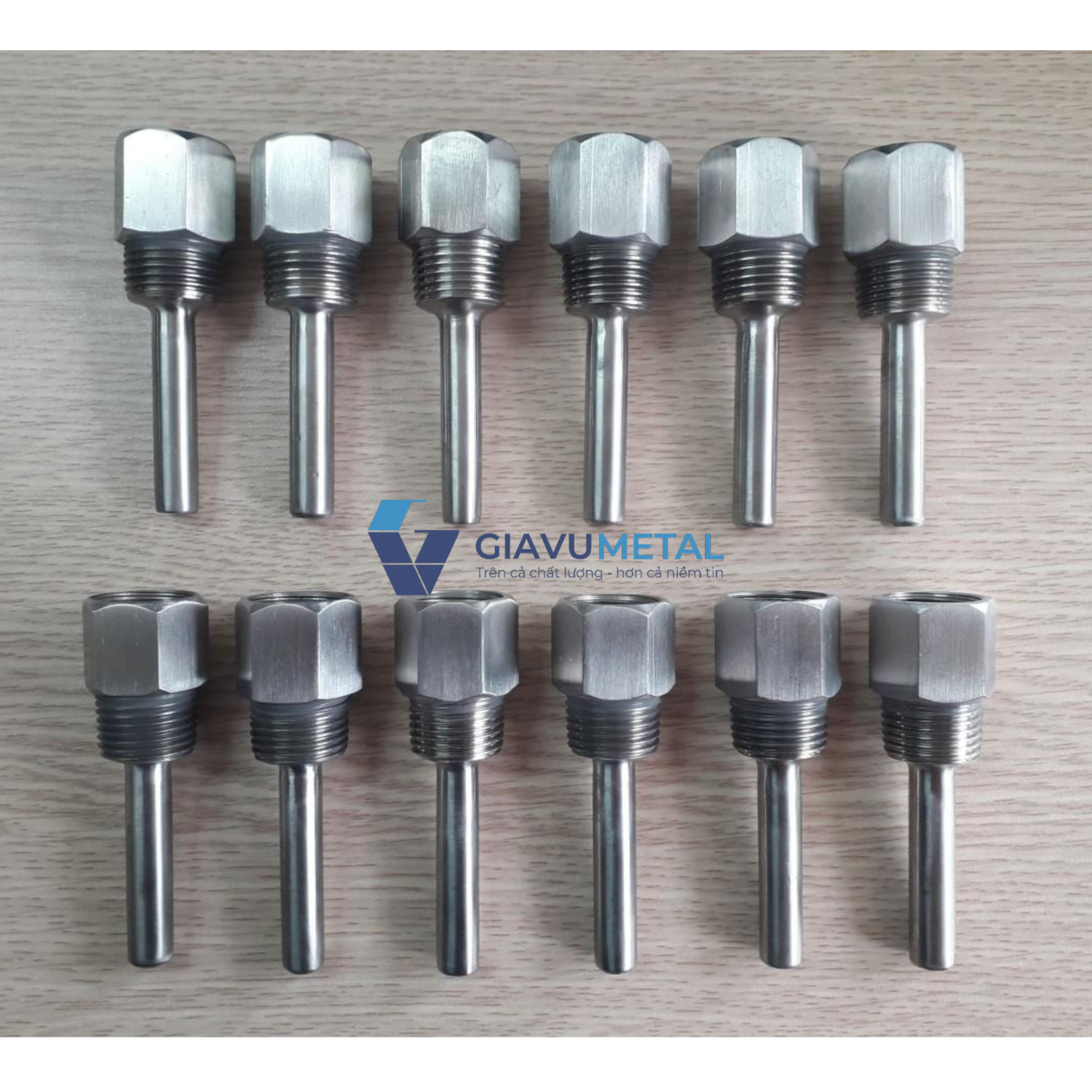

Ống bảo vệ (thermowell) Inox

Ống bảo vệ (thermowell) này tác dụng như lớp vỏ bảo vệ que đo nhiệt khỏi tác động vật lý hay hóa học từ môi chất. Nó vừa có tác dụng ngăn cách và làm kín hệ thống giúp dễ dàng trong việc thay thế hay bảo dưỡng đồng hồ nhiệt độ WISE T120. Tác dụng không cần phải dừng hệ thống làm việc.
Que đo nhiệt không tiếp xúc trực tiếp với môi chất nên kết quả đo sẽ có sai lệch hơn. Nhưng nhờ ống bảo vệ được làm bằng inox dẫn nhiệt rất tốt. Ngoài ra trong ống bảo vệ có thể đổ thêm loại dầu truyền nhiệt năng giúp khoảng “cách” nhiệt gần như = 0. Nhờ đó mà sai số sẽ rất thấp.
