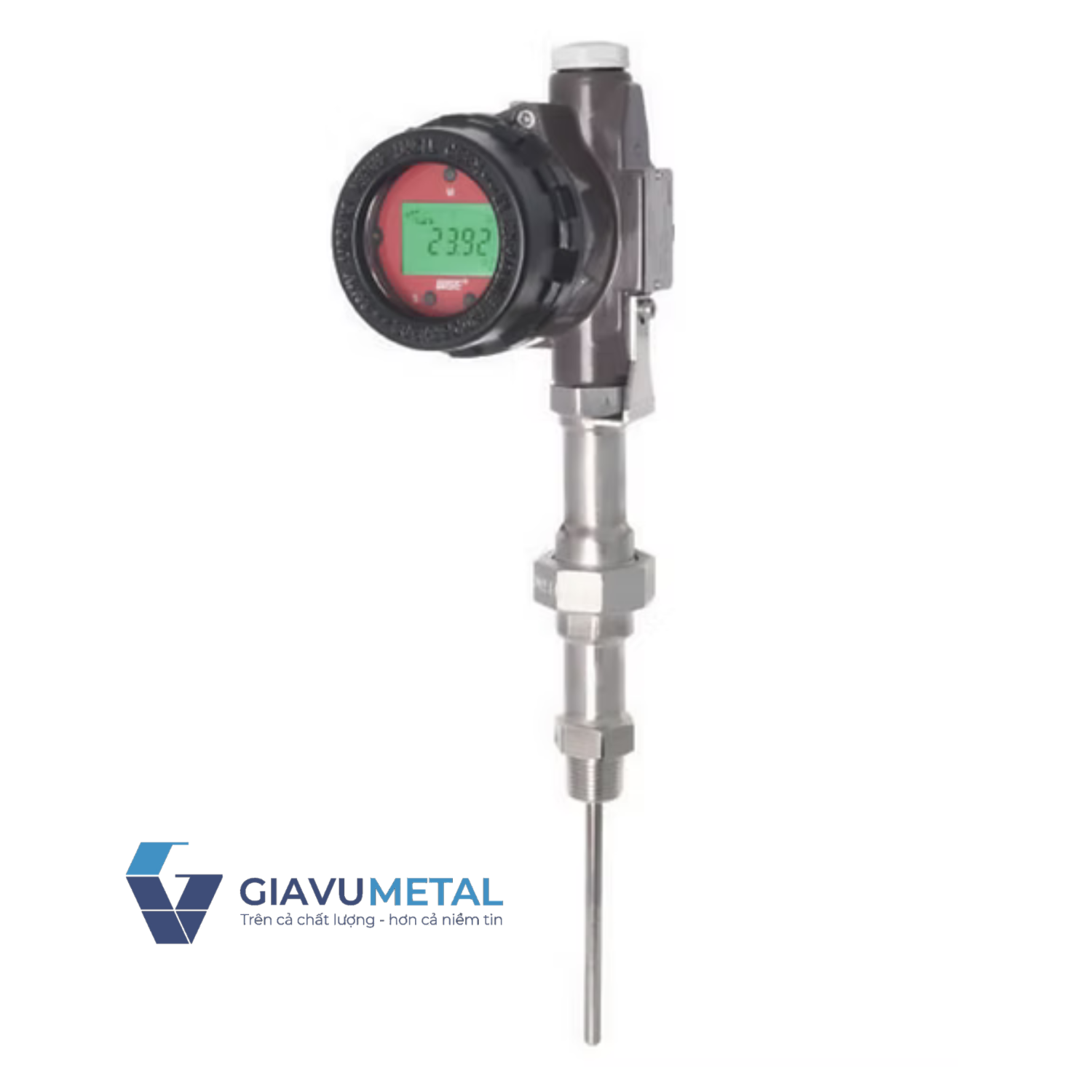

Cảm biến nhiệt độ HART 4-20mA dòng SMT3000 (WISE)

SMT3000 Series

Bộ Chuyển Đổi Nhiệt Độ Thông Minh HART 4–20mA Chính Xác Cao

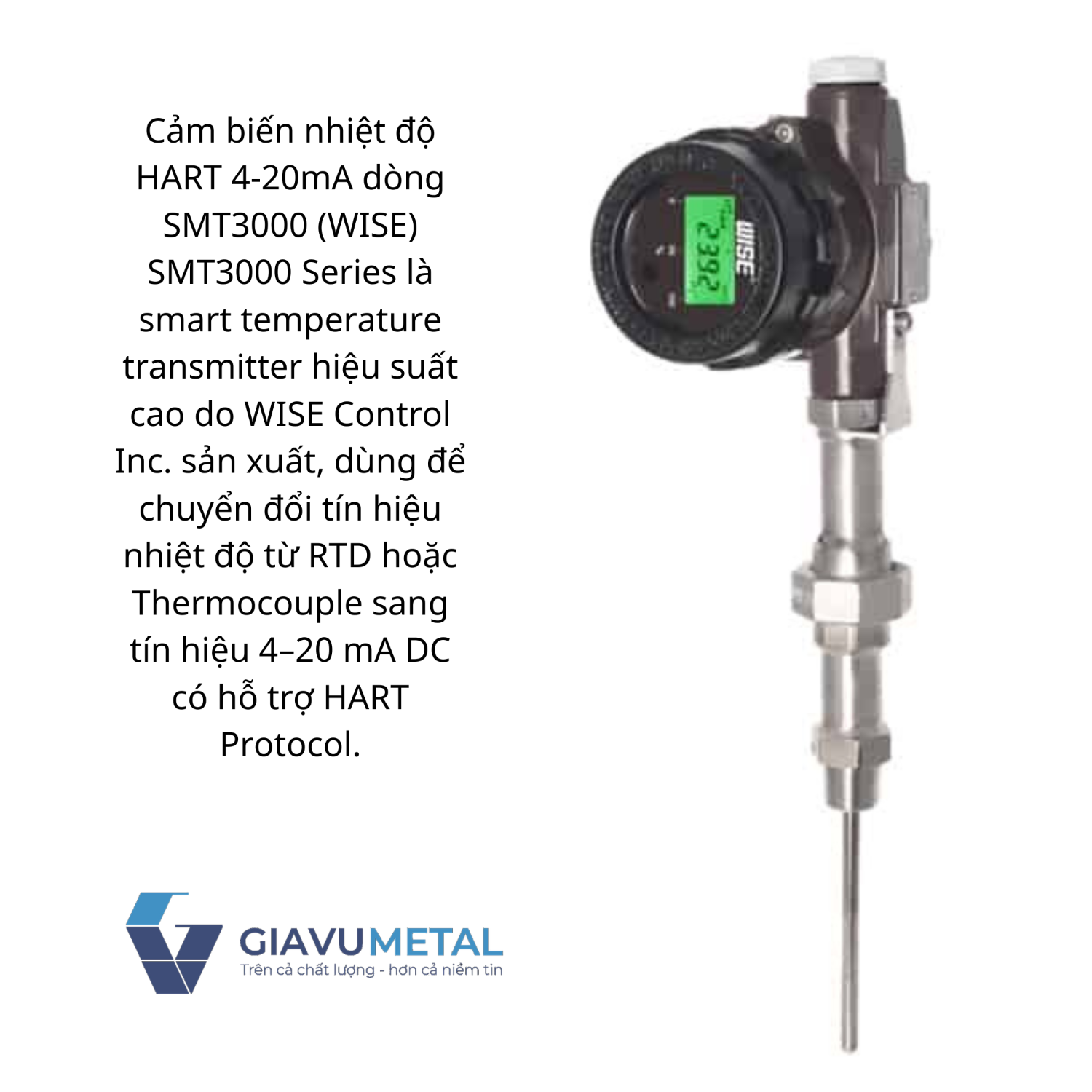

 SMT3000 Series là smart temperature transmitter hiệu suất cao do WISE Control Inc. sản xuất, dùng để chuyển đổi tín hiệu nhiệt độ từ RTD hoặc Thermocouple sang tín hiệu 4–20 mA DC có hỗ trợ HART Protocol.
Thiết bị được thiết kế cho các ứng dụng đo nhiệt độ công nghiệp yêu cầu độ chính xác cao, độ ổn định lâu dài và khả năng làm việc trong môi trường khắc nghiệt, bao gồm hóa chất, dầu khí, năng lượng, nhà máy thép, thực phẩm và dược phẩm.
WISE SMT3000 Temperature Transmitter là dòng temperature transmitter công nghiệp cho phép chuyển đổi tín hiệu từ cảm biến nhiệt độ (RTD hoặc Thermocouple) sang tín hiệu chuẩn 4-20mA và HART để truyền về hệ thống điều khiển. Thiết bị có độ chính xác cao, khả năng chống nhiễu tốt và hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Thông số kỹ thuật cơ bản

Thông số	Giá trị / Chi tiết
Model	SMT3000 (Side install), SMT3100 (Top install)
Đầu vào	Thermocouple: K, J, T, N, E, B, R, S
	RTD: Pt100 Ω (3/4 wire)
	Ohms, DC mV
Đầu ra	4-20 mA DC + HART protocol (Rev 7 generic)
Nguồn cấp	10-42 VDC
Màn hình	LCD: PV (°C/°F/°R/K), Current (4-20 mA), % (0-100%)
	Default: PV
	Tag: max 7 ký tự
Burnout (lỗi)	Upscale (≥21-22 mA) hoặc Downscale (≤3.6 mA) – theo NAMUR NE43, mặc định Upscale

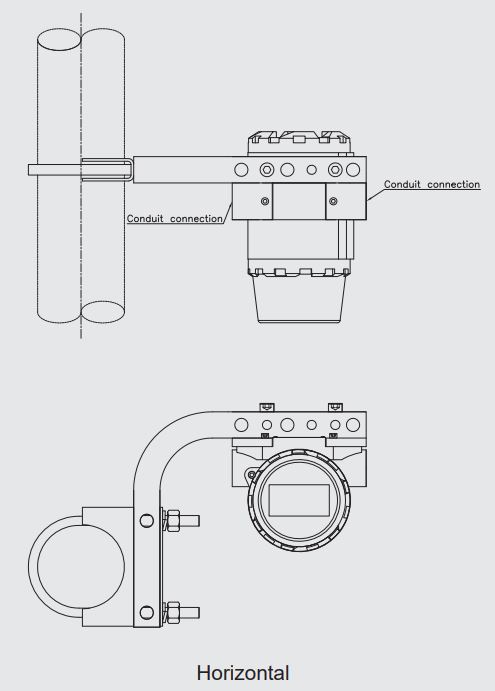

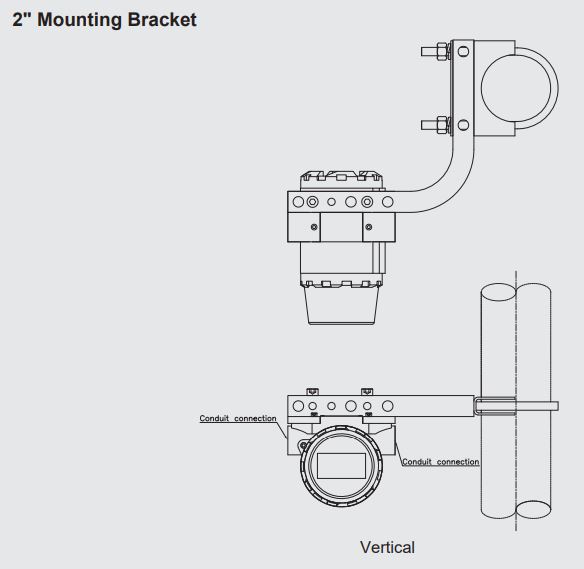

Vỏ	Nhôm, Conduit: M20×1.5P (F) chuẩn, NPT ½” (cần adapter)
Bảo vệ	IP66 / IP67
Nhiệt độ môi trường	-40…+65 °C (Silicone), -20…+65 °C (Viton/NBR)
Vật liệu sheath	316L SS (RTD), Inconel 600, 310SS, 446SS, 347SS, 321SS (Thermocouple)
Độ chính xác	±0.1…1% (tùy cảm biến, ví dụ Pt100: ±0.1°C hoặc 0.1% span)
Transmitter linh hoạt	WTT-3000 (WISE), iTEMP TMT82 (E+H), Rosemount 644 (Emerson)

Nguyên lý hoạt động của Bộ truyền tín hiệu nhiệt độ Wise SMT3000

1. Cảm biến (thermocouple, RTD Pt100, ohms hoặc mV) đo nhiệt độ → tạo tín hiệu nhỏ (điện áp mV hoặc thay đổi điện trở).
2. Transmitter nhận tín hiệu → khuếch đại, bù trừ lạnh (cho TC), tuyến tính hóa (linearize), xử lý số hóa bằng vi xử lý → chuyển thành giá trị nhiệt độ chính xác.
3. Xuất tín hiệu analog 4-20 mA (4 mA = min range, 20 mA = max range) để truyền xa, cấp nguồn 2 dây (10-42 VDC).
4. HART protocol chồng tín hiệu số (FSK) lên dòng 4-20 mA → cho phép cấu hình/chẩn đoán từ xa (range, tag, lỗi, đọc PV…) mà không ảnh hưởng analog.
5. Lỗi cảm biến/converter → burnout upscale (≥21-22 mA) hoặc downscale (≤3.6 mA) theo NAMUR NE43



Ứng dụng của Bộ truyền tín hiệu nhiệt độ Wise SMT3000

Ngành hóa chất: Giám sát và kiểm soát nhiệt độ thời gian thực trong lò phản ứng hóa học.
Ngành kim loại và luyện kim: Đo lường nhiệt độ cực cao trong lò nung kim loại.
Ngành nhựa và đúc khuôn: Kiểm soát nhiệt độ nóng chảy và đúc khuôn nhựa.
Ngành thực phẩm và đồ uống: Giám sát nhiệt độ trong quy trình tiệt trùng, pasteur hóa, làm bánh, ủ bia và nấu rượu.
Ngành dược phẩm: Theo dõi nhiệt độ trong kho lưu trữ vắc-xin, sinh phẩm y tế và hệ thống khử trùng bệnh viện.
Ngành năng lượng: Giám sát nhiệt độ của turbine, máy phát điện và biến áp trong nhà máy điện.
Ngành sản xuất và tự động hóa: Theo dõi sức khỏe thiết bị máy móc thông qua xu hướng nhiệt độ.
