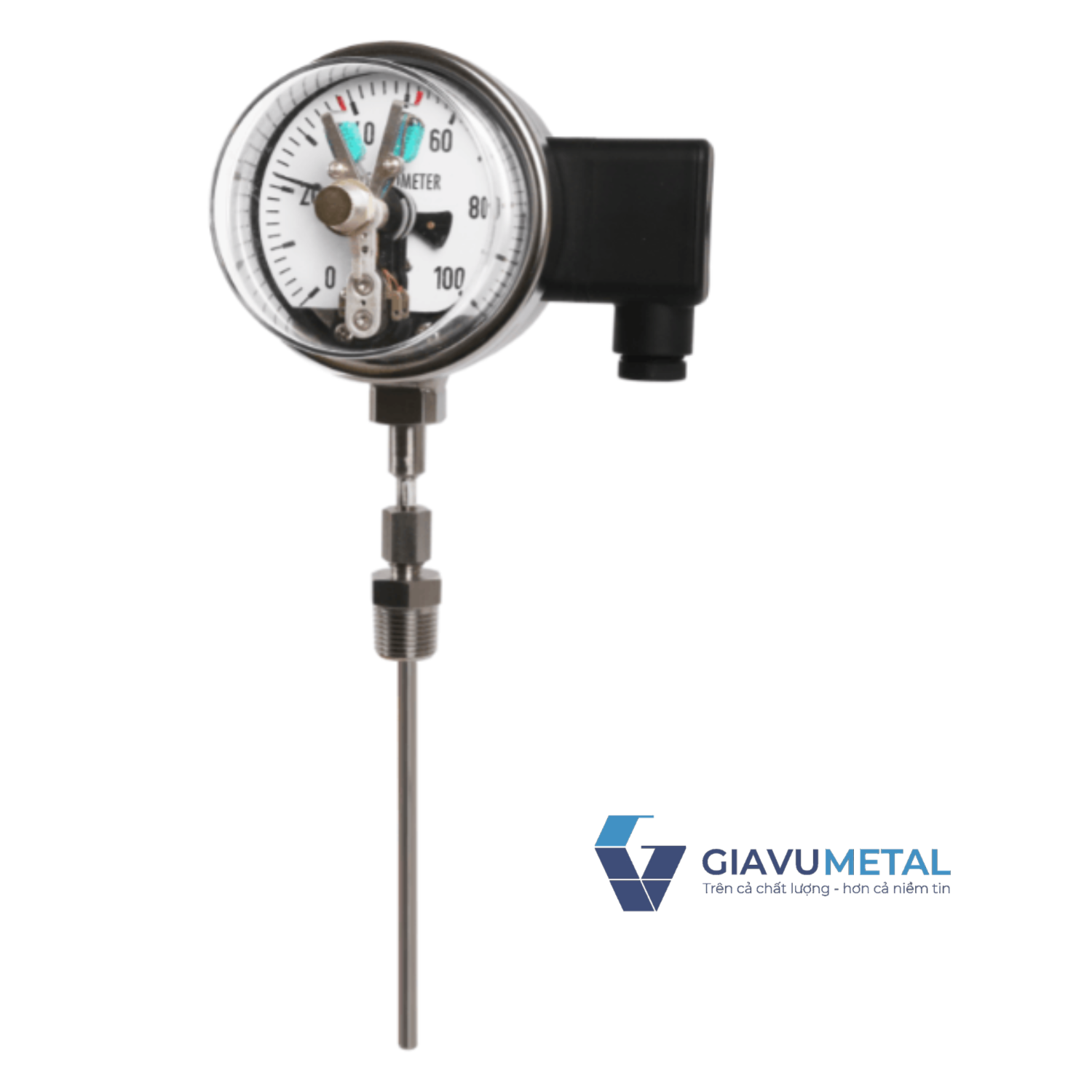

Đồng hồ nhiệt độ T511 T512 T513 T514 T515 T516

Đồng hồ nhiệt độ (tiếp điểm điện Inductive) T511 T512 T513 T514 T515 T516

Đồng hồ đo nhiệt độ Wise T511, T512, T513, T514, T515 là loại đồng hồ được cài đặt điện được kích hoạt bởi con trỏ, cung cấp chức năng mạch điện có thể được dùng để đóng hoặc mở kiểm soát nhiệt độ hoặc các ứng dụng với rơ le phụ.
Đồng hồ đo nhiệt độ Wise T511 loại tiếp xúc được cài đặt với tiếp điểm điện được kích hoạt bằng con trỏ. Nó cung cấp chức năng mà mạch điện có thể được mở hoặc đóng bởi điểm đặt thủ công. Nó được áp dụng khi tín hiệu được yêu cầu (Báo động bằng âm thanh hoặc hình ảnh) để kiểm soát điện trở hoặc bất kỳ ứng dụng nào khác có rơle và tiếp điểm phụ

Model: T511 (H), T512(H/L), T513(L), T514(H/HH), T5159L/LL)

Đồng hồ nhiệt độ tiếp điểm điện được lắp đặt dòng điện tiếp xúc với kim đồng hồ.  Thông qua công tắc điện, mạch điện có thể được mở hoặc đóng. Đồng hồ tiếp điểm điện áp dụng khi tín hiệu được yêu cầu (báo động hoặc báo động bằng hình ảnh) để kiểm soát điện trở hoặc bất kỳ ứng dụng nào khác với rơ le phụ và tiếp điểm.

Đặc điểm đồng hồ đo nhiệt độ Wise

-Đồng hồ đo nhiệt độ bao gồm: một con trỏ điều chỉnh, cánh tay đỡ kết nối với con trỏ đặt cuối và một cảm biến tiệm cận, cánh điều khiển di chuyển bởi con trỏ giá trị thực.
-Đồng hồ nhiệt gồm công tắc giới hạn điện cơ trong dụng cụ đo loại con trỏ được trang bị khoảng cách điện.
-Tín hiệu đầu ra bị chi phối bởi sự hiện diện của bộ điều khiển di chuyển bởi giá trị con trỏ thực trong từ trường cảu cảm biến.
-Đường  kính thân 6.0, 6.4, 8.0 và 10.0 mm  làm bằng 304SS, 316SS và 316L SS, tối đa Chiều dài chèn: 2.000 mm.
-Mặt đồng hồ được làm bằng kính chịu lực với mặt 100mm, Polycarbonate đối với mặt100 và 160 mm.

Thông số kỹ thuật

Đường kính mặt	100, 160mm
Cấp chính xác	±2% dải đo
Dải đo	-50-600 độ C
Vật liệu	inox toàn bộ
Kiểu kết nối	chân đứng và chân đứng có vành, ren ⅜ ", ½", ¾ "PT hoặc NPT G1/2B, G3/4B
Chiều dài que đo nhiệt	max 2.000 mm
Đường kính que đo nhiệt	Ø6, Ø4, Ø8, Ø10.

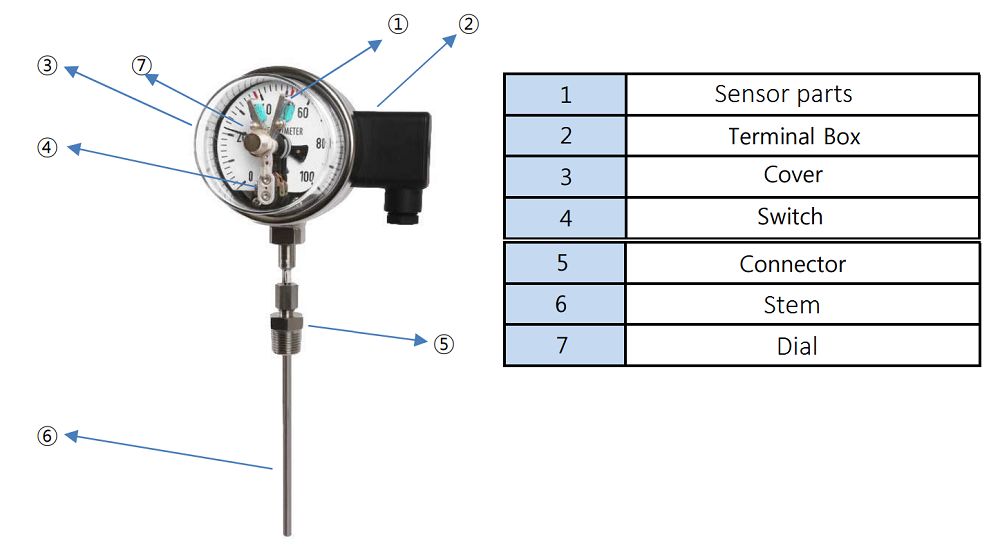

6. Cấu tạo của đồng hồ nhiệt độ T510

Nhiệt kế với bộ Contact được cấu tạo cùng đặc điểm của Switch như sau:

Phần tiếp điểm điện:

• • Điện áp tối đa: 250 V AC
  • Dòng điện: + AC 220 V, 0.25 A
  •                   + DC 100 V, 0.5 A
  • Số lượng tiếp điểm tối đa: 2 tiếp điểm/ đồng hồ.

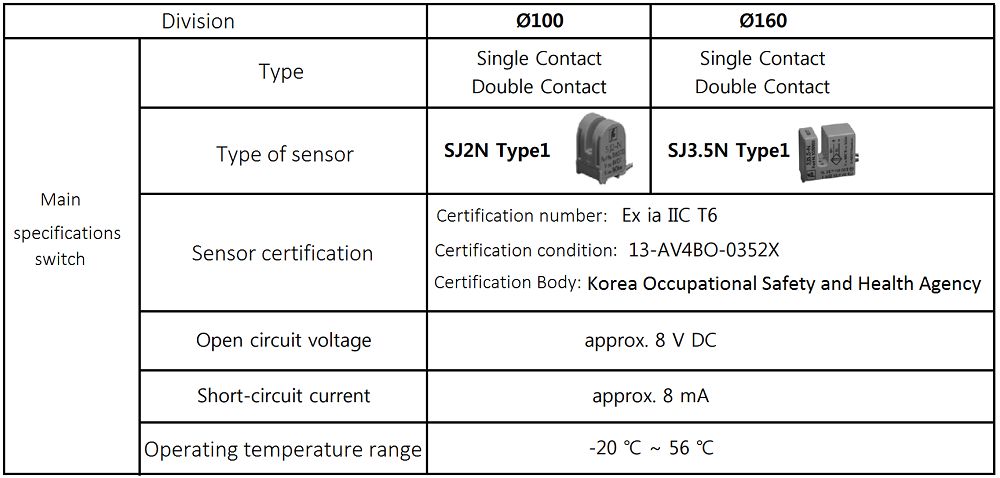

Về phần tiếp điểm tiếp xúc:

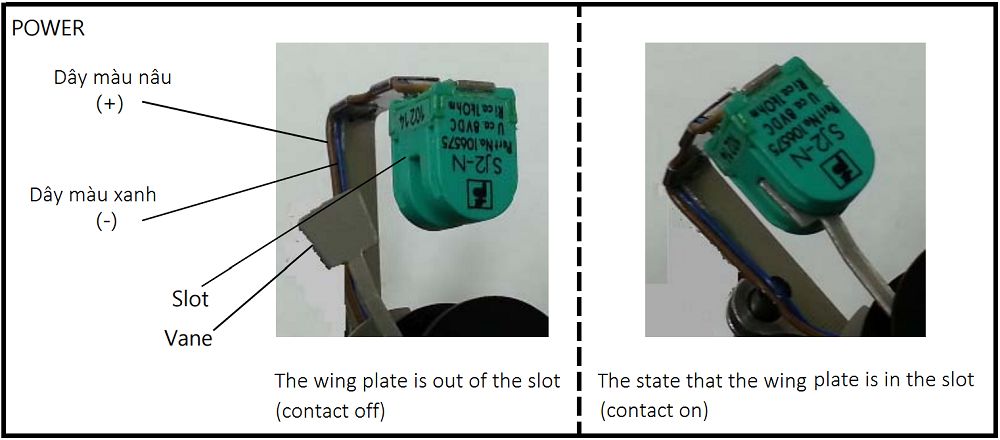

• • Công tắc giới hạn cơ điện trong đồng hồ nhiệt độ tiếp điểm điện được trang bị cảm biến khoảng cách điện (Cảm biến tiệm cận).
  • Tín hiệu đầu ra được điều chỉnh bởi thanh điều khiển được di chuyển bởi kim đồng hồ trong từ trường của cảm biến tiệm cận.
  • Tiếp điểm điện cơ bản bao gồm:
  • Kim điều chỉnh màu đỏ
  • Thanh hỗ trợ được nối với kim đồng hồ đặt cuối cùng và mang cảm biến tiệm cận,
  • Thanh điều khiển di chuyển bằng kim đồng hồ.
  • Khóa điều chỉnh được cài đặt với một chìa khóa riêng biệt hoặc cố định được sử dụng để điều chỉnh bên ngoài các điểm đặt giá trị giới hạn trong quá trình làm việc.
  • Dữ liệu kỹ thuật:
  • Điện áp hoạt động: max 10-30V
  • Khả năng phá hủy: dưới 100mA
  • Độ chính xác chuyển mạch: Khoảng 5% giá trị đo
  • Nhiệt độ xung quanh: -25-70 độ C
  • Phạm vi điều chỉnh: Max 280 độ C

Ưu điểm

• Độ chính xác ổn định : Sử dụng cơ cấu lưỡng kim (Bimetal) cho khả năng đo tin cậy, sai số thấp và phản hồi nhiệt nhanh.

• Không cần nguồn điện : Hoạt động hoàn toàn cơ học, phù hợp môi trường ngoài trời, khu vực ẩm ướt hoặc nơi hạn chế sử dụng điện.

• Thiết kế chắc chắn, bền bỉ : Vỏ kim loại cứng cáp, chịu được rung động nhẹ và điều kiện làm việc liên tục trong nhà máy.

• Đa dạng cấu hình lắp đặt : Có nhiều lựa chọn hướng lắp (chân đứng, chân sau), chiều dài thân dò và dải đo nhiệt độ khác nhau.

• Dễ bảo trì – tuổi thọ cao : Cấu tạo đơn giản, ít hư hỏng, chi phí vận hành thấp.

Ứng dụng

• Hệ thống lò hơi – nồi hơi công nghiệp : Giám sát nhiệt độ nước nóng, hơi nước để đảm bảo an toàn vận hành.

• Đường ống dẫn nước nóng, dầu truyền nhiệt : Kiểm soát nhiệt độ lưu chất trong quá trình sản xuất.

• Bồn chứa, tank công nghiệp : Đo nhiệt độ chất lỏng trong nhà máy thực phẩm, hóa chất, dược phẩm.

• Hệ thống HVAC
