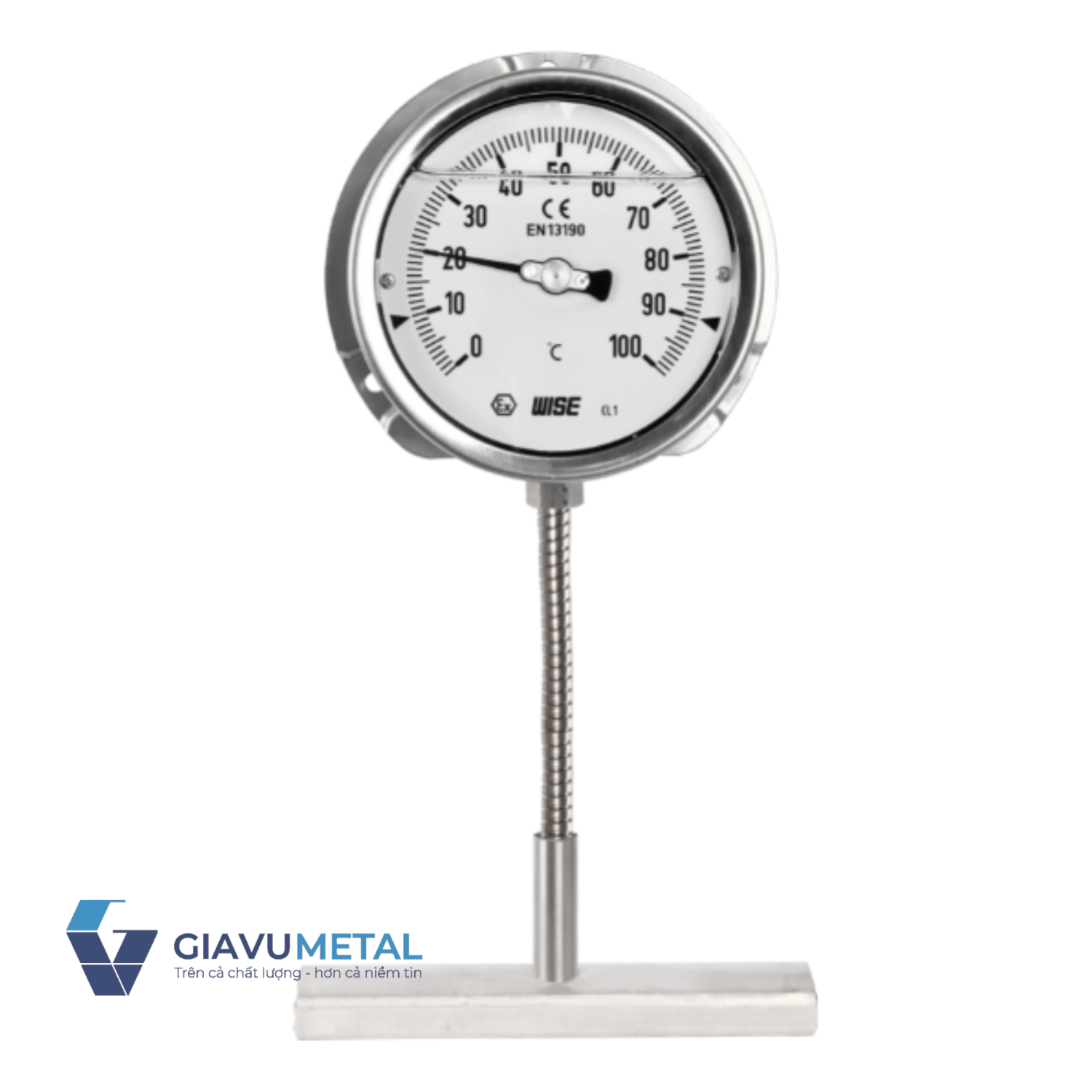

Đồng hồ nhiệt độ T213 (external mounting bracket on pipes and tanks)

Đồng hồ nhiệt độ T213 Wise

Đồng hồ nhiệt độ T213 Wise là loại nhiệt kế lưỡng kim có que cảm biến nhiệt độ và dây mao dẫn truyền nhiệt được thiết kế để đo và hiển thị nhiệt độ trong nhiều hệ thống công nghiệp khác nhau như hệ thống đường ống, lò hơi, nhà máy hóa chất, thực phẩm, hay các dây chuyền sản xuất…

Thiết bị sử dụng que cảm biến nhiệt kết nối với dây mao dẫn có khả năng truyền nhiệt nhanh và chính xác. Bên trong mặt đồng hồ có chứa dầu Glycerin hoặc Silicone giúp giảm rung, ổn định kim đo, đảm bảo kết quả hiển thị rõ ràng và chính xác ngay cả trong môi trường có rung lắc mạnh hoặc áp suất biến động liên tục.

Điểm đặc biệt của dòng đồng hồ Wise T213 là kết nối hàn trực tiếp với đường ống, điều này giúp tăng độ bền, hạn chế được khả năng rò rỉ lưu chất theo chân ren như một số dòng kết nối dạng ren khác. Vỏ đồng hồ sử dụng chất liệu inox chống ăn mòn, có độ bền cao, đáp ứng nhu cầu sử dụng của nhiều hệ thống công nghiệp. Mặt số tuyến tính, bù nhiệt đem lại kết quả đo chính xác cao ở các mức độ khác nhau.

Bảng thông số kỹ thuật đồng hồ nhiệt độ T213 Wise

Thương hiệu	Wise
Model	T213
Xuất xứ	Hàn Quốc
Cấp chính xác	± 2.0% toàn thang đo ( tùy chọn ± 1.0%)
Phạm vi nhiệt độ	Khí hữu cơ: 0°C ~ 200°C Khí trơ: -200°C ~700°C
Đường kính mặt đồng hồ	100mm và 150mm
Vật liệu vỏ	Inox 304
Kim đồng hồ	Hợp kim nhôm đen
Dầu	Glycerin  Silicone
Kiểu kết nối	Kết nối trực tiếp lên ống



Vật liệu và tiêu chuẩn kết nối

Vị trí chân kết nối	Chân đứng, surface, case mounting
Vỏ	Inox 304
Lớp vỏ bọc ngoài	Inox 304
Capillary	Capillary : 1.6/0.2 mm – Inox 316 Armored tube : 6.5/4.5 mm – Inox 304
Kính quan sát	Tempered safety glass
Số in trên đồng hồ	Nhôm trắng sơn đen
Kim đồng hồ	Hợp kim nhôm đen
Khung	20 x 22 x 12 (mm) – Inox 316
Dầu	Glycerin Silicone
Zero adjustment	Internal
Kiểu kết nối và tiêu chuẩn	Được thiết kế để kết nối trực tiếp lên ống
Tuỳ chọn	±1.0 % of full scale

4. Cấu tạo và nguyên lý hoạt động

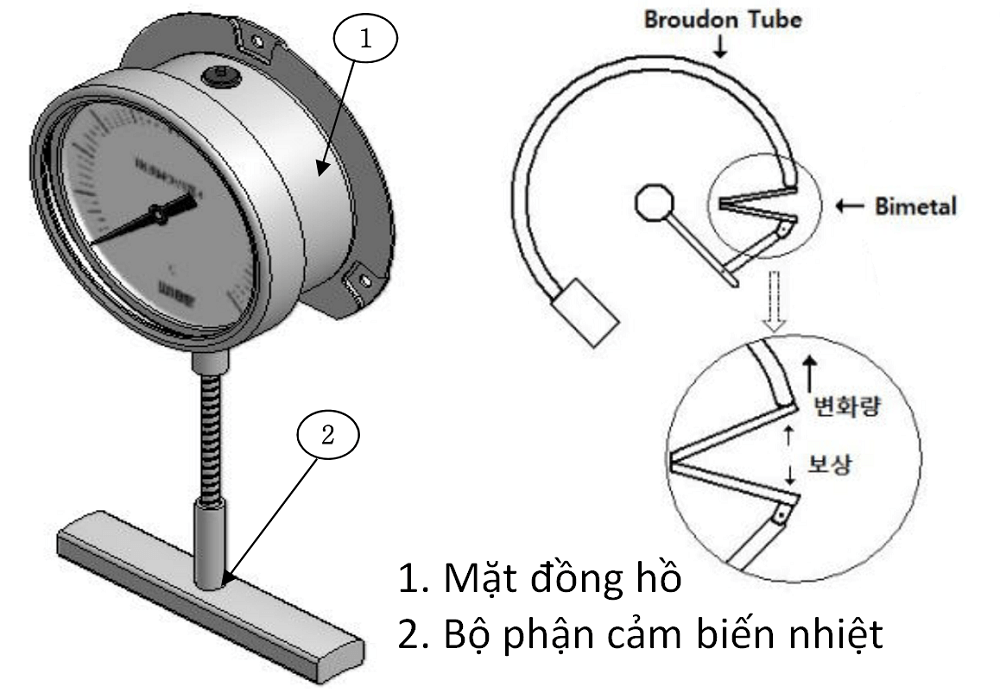

Đồng hồ nhiệt độ Wise T213 bao gồm 2 bộ phận chính: một là Phần mặt đồng hồ (bên ngoài gồm: vỏ, mặt hiển thị, kim đo, vành; bên trong: ống bourdon, thanh kéo, bộ phận truyền động), hai là Bộ phận cảm biến nhiệt độ, 2 bộ phận chính này được nối với nhau bằng một ống mao dẫn ở giữa.

Để đo sự thay đổi nhiệt độ, một chất lỏng được đổ đầy vào Bộ phận cảm biển nhiệt độ. Khi nhiệt độ thay đổi sẽ tạo ra chuyển động giãn nở hoặc co lại của áp suất chất lỏng bên trong Bộ phận cảm biến và truyền đến Ống Bourdon, lúc này thanh kéo sẽ theo sự chuyển động của Ống Bourdon tác động đến bộ phận truyền động, tạo thành chuyển động quay của kim hiển thị. Bạn có thể đọc giá trị đo được trên mặt hiển thị bằng cách nhìn vào vạch số mà mũi kim chỉ đến.
Tuỳ thuộc vào nhiệt độ mà đồng hồ cần đo, sự thay đổi về nhiệt sẽ tác động lên bourdon tube ( cơ cấu giãn nở về nhiệt ). Rồi theo một cơ cấu nhất định, sự tác động nhiệt lên bourdon tube sẽ ảnh hưởng tới Bimetal, từ đó kim đồng hồ sẽ quay và hiện thị mức độ chính xác qua kính quan sát.

5. Cách lắp đặt và một số lưu ý

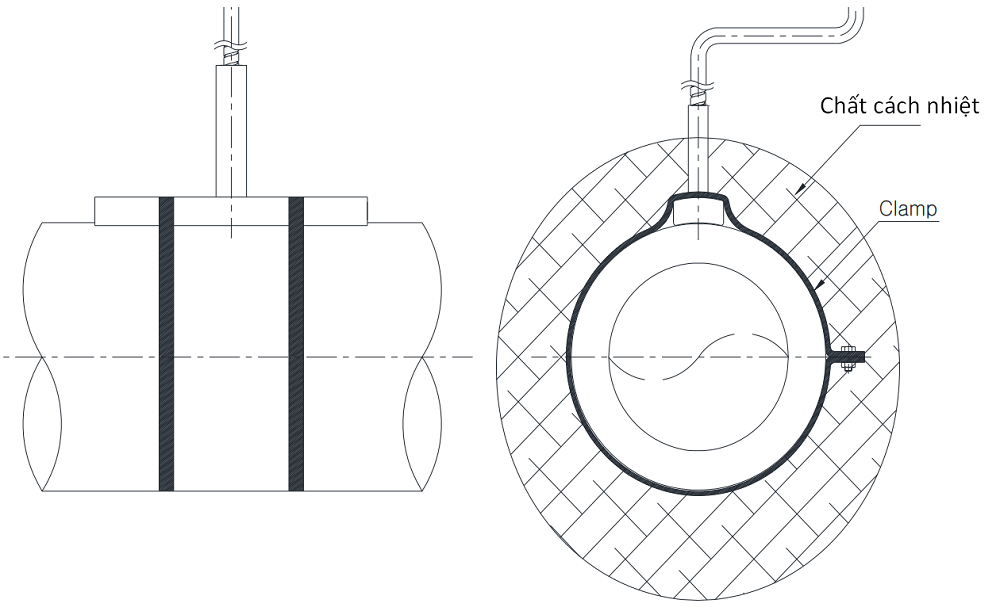

1. Cố định bộ phận cảm biến nhiệt độ để nó không di chuyển, sử dụng các bộ phận giúp cố định như clamp.
2. Sử dụng vật liệu cách nhiệt để không có tổn thất nhiệt khi xét đến môi trường xung quanh đường ống.

1. Kiểm tra đồng hồ trước khi lắp đặt.
2. Sai lệch nhiệt độ có thể xảy ra, nó tùy thuộc vào độ sâu của cảm biến khi được lắp vào. Hãy đảm bảo đã lắp hoàn toàn cảm biến nhiệt độ để phát hiện nhiệt độ chính xác.
3. Lưu ý rằng đồng hồ bị tác động bởi vibrations và mọi tác động vật lý lên chúng. Khi lắp đặt, chọn vị trí cách xa vị trí bị ảnh hưởng bởi hai yếu tố trên.
4. Khi bảo trì, hãy sử dụng thermowell để cài đặt.
5. Không dùng tay để lắp đặt, nên dùng các phụ kiện hỗ trợ khác để đảm bảo gây nên lỗi nào cho đồng hồ.
6. Tránh bị vỏ bị va đập hay Capillary bị uốn cong khi cài đặt.
7. Hãy bảo vệ bóng đèn cảm biến vì sự chênh lệch nhiệt độ của bóng đèn cảm biến và ống mao dẫn sẽ gây ra việc đo nhiệt độ không chính xác.
8. Kiểm tra khu vực lắp đặt để kiểm tra độ ẩm, độ rung, bụi hoặc khí ăn mòn.
9. Tránh lắp đặt trong khu vực có thể vượt quá phạm vi nhiệt độ đã quy định.
10. Hãy bảo vệ đồng hồ khỏi các điều kiện thời tiết khắc nhiệt.
