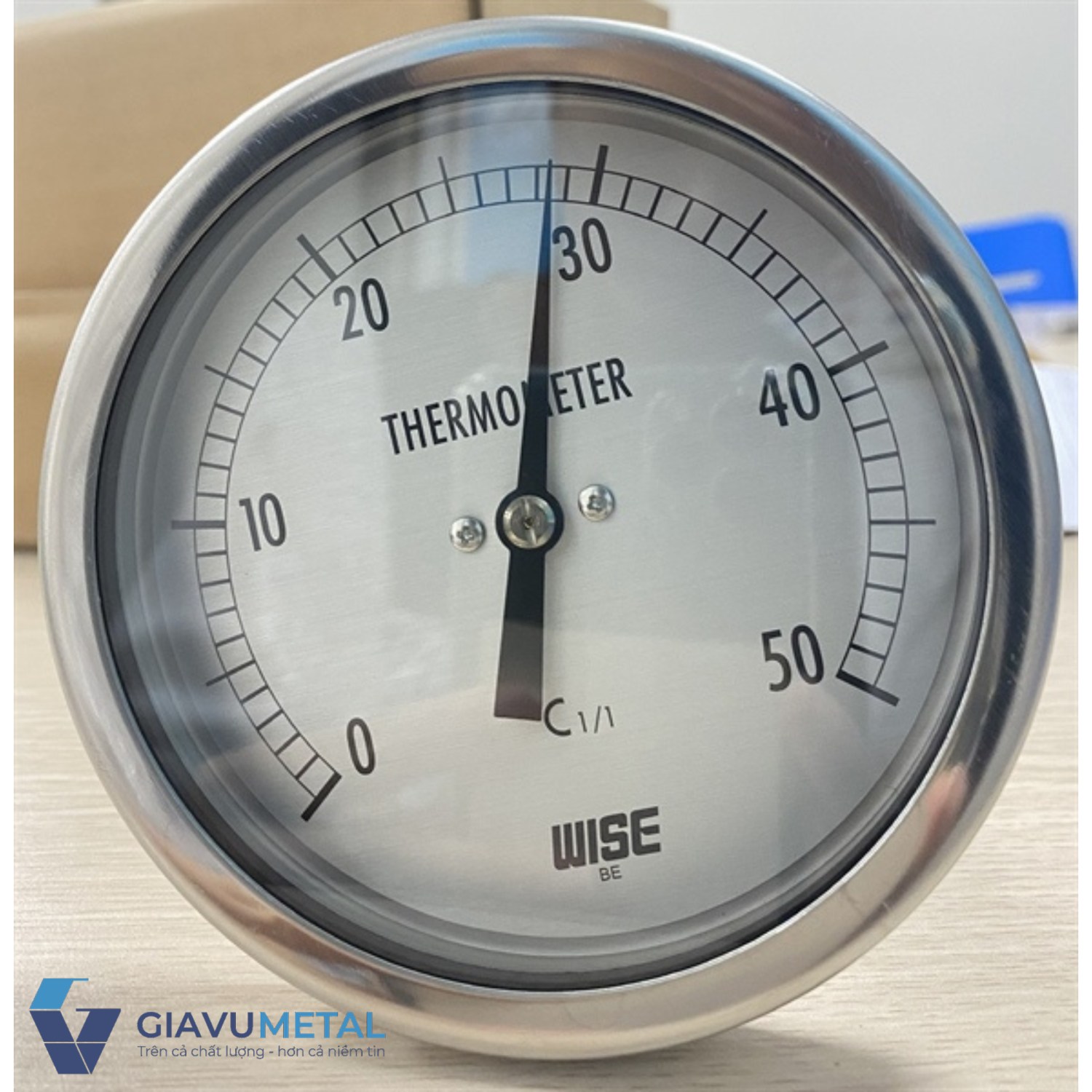

ĐỒNG HỒ NHIỆT ĐỘ T111 WISE

Sản phẩm T111 là một trong những dòng đồng hồ nhiệt độ Wise, chúng đều được sản xuất từ thương hiệu Wise của Hàn Quốc. Đồng hồ là sản phẩm mà chân đo nhiệt độ nằm phía sau lưng chính tâm của mặt đồng hồ. Như vậy muốn lắp đồng hồ nhiệt độ này để dễ dàng quan sát các bạn cần lắp phía trước đường ống chứ không lắp phía trên đường ống. Tuy nhiên cũng cần lưu ý lắp thế nào để chân đo – que dò có thể tiếp xúc được với môi chất như chất lỏng, chất khí…

Vật liệu và tiêu chuẩn kết nối

Vị trí của chân đo	Kết nối trực tiếp, chân sau, chính giữa
Vỏ	Inox 304
Lớp vỏ bọc ngoài	Inox 304
Kính quan sát	Thuỷ tinh
Số in trên đồng hồ	Nhôm trắng sơn đen
Kim đồng hồ	Hợp kim nhôm đen
Vật liệu chân đo	Đường kính : 6.0, 6.4, 8.0 và 10.0 mm Inox 304, 316, 316L Chiều dài : max 2.000 mm
Zero adjustment	External
Tiêu chuẩn kết nối	1/4″, 3/8″, 1/2″, 3/4″ PT, NPT và PF
Tuỳ chọn	±1.0 % of full scale

Nguyên lý hoạt động của Đồng hồ nhiệt độ Wise T111

Hoạt động dựa trên nguyên lý giãn nở nhiệt khác nhau của hai kim loại.

1. Thành phần chính: Dải lưỡng kim (bimetallic strip) – hai lớp kim loại khác nhau (thường Invar + đồng hoặc thép + đồng) dán chặt vào nhau, được cuộn xoắn ốc (coiled bimetal) để tăng độ nhạy.
2. Khi nhiệt độ thay đổi → hai kim loại giãn nở/co lại với mức độ khác nhau (do hệ số giãn nở nhiệt khác nhau).
3. Kết quả: dải lưỡng kim uốn cong / xoắn lại (bending hoặc twisting).
4. Một đầu dải cố định, đầu kia nối với trục kim chỉ → chuyển động xoắn → làm kim chỉ quay trên mặt số.
5. Kim chỉ di chuyển đến vị trí tương ứng → hiển thị nhiệt độ trên thang đo đã hiệu chỉnh.

Tính năng đặc biệt

• Chịu ăn mòn & khí hậu khắc nghiệt cực tốt (corrosive atmosphere + exceptional climatic circumstances).
• Chứng nhận ATEX cho khu vực nguy hiểm nổ (Ex h IIC T6…T1 Gb / Ex h IIIC T85…450°C Db).
• Zero adjustment ngoài (điều chỉnh zero dễ dàng).
• Độ chính xác tùy chọn ±1.0% FS (cao hơn chuẩn ±2.0%).

Thông số kỹ thuật cơ bản

Thông số	Giá trị / Phạm vi
Model	T111
Đường kính mặt số	75, 100, 125, 150 mm
Độ chính xác	±2.0% full scale (tùy chọn ±1.0%)
Nguyên tố đo	Coiled bimetal
Phạm vi đo	Từ -50…+50°C đến 0…+600°C
Áp suất chịu đựng tối đa tại stem	2 MPa (20 bar) – tĩnh; khuyến nghị dùng thermowell khi rung/áp suất cao
Vị trí lắp stem	Center back connection, direct
Vật liệu vỏ	304SS
Kính (Window)	Glass
Vật liệu stem	304SS, 316SS, 316L SS
Đường kính ngoài stem	6.0, 6.4, 8.0, 10.0 mm
Chiều dài cắm tối đa	Lên đến 2.000 mm
Kết nối ren (Process connection)	¼”, ⅜”, ½”, ¾” PT / NPT / PF; Clamp (sanitary); Compression fitting; Movable thread
Điều chỉnh zero	External (ngoài)

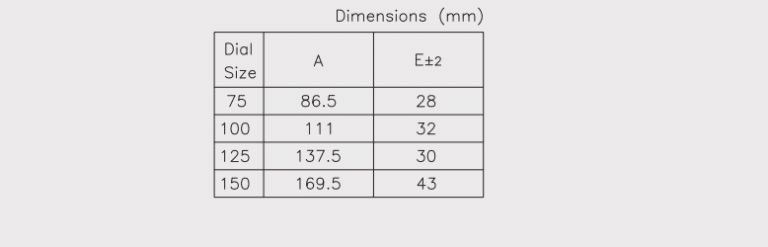

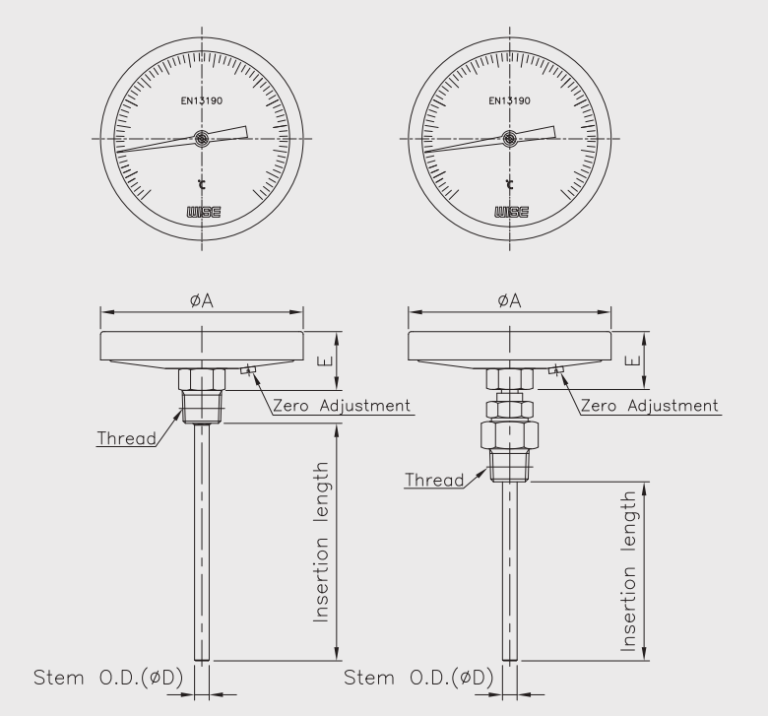

Kích thước của đồng hồ

Lưu ý khi lựa chọn đồng hồ

• Môi trường đo: Môi trường đo bình thường, nhiệt độ không quá cao thì có thể chọn loại nhiệt kế với vật liệu bằng đồng, inox loại bình thường. Khi môi trường đo khắc nghiêt hoặc nhiệt độ quá cao cần chọn loại vật liệu inox đặc biệt, thép carbon chịu nhiệt…
• Thang đo nhiệt độ: Cần xác định được nhiệt độ lưu chất cần đo để lựa chọn thang đo phù hợp, tránh làm ảnh hưởng đến công việc.
• Đường kính mặt: Xem nơi đặt đồng hồ với vị trí người sử dụng để lựa chọn mặt đồng hồ cho phù hợp, mặt đồng hồ càng lớn thì giá trị càng cao.
• Chân kết nối: Kiểu chân kết nối theo tiêu chuẩn gì? kích cỡ như thế nào? Nếu không sẽ không thể lắp đặt được sản phẩm lên đường ống.
• Chiều dài que đo: Xác định chiều dài để que đo này có thể tiếp xúc được với môi chất cần đo không?

Ứng dụng của Đồng hồ nhiệt độ Wise T111

• • Ngành dầu khí: Đo nhiệt độ đường ống dẫn dầu/thiết bị khai thác.
  • Ngành hóa chất & hóa dầu: Giám sát nhiệt độ trong bồn phản ứng hóa học.
  • Ngành thực phẩm & đồ uống: Đo nhiệt độ trong nồi hơi, lò sấy, pasteurizer.
  • Nhà máy điện & năng lượng: Đo nhiệt độ nước tuần hoàn, hơi nước.
  • Xử lý nước & nước thải: Đo nhiệt độ nước thải công nghiệp, nước làm mát.
