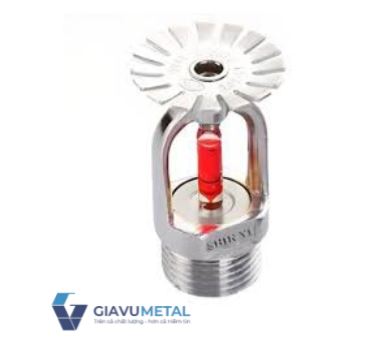

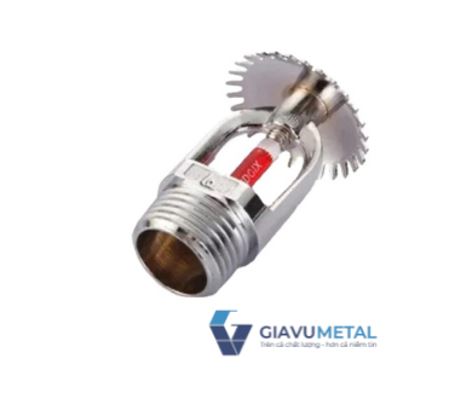

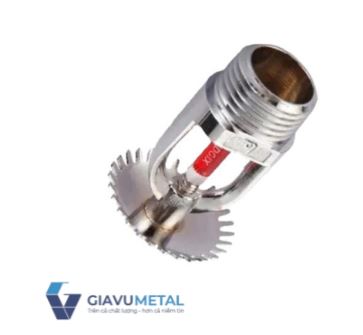

Đầu phun Sprinkler Shinyi

Đầu phun Sprinkler Shinyi (Fire Sprinkler Head Shinyi)

Đầu phun Sprinkler Shinyi là thiết bị quan trọng nhất trong hệ thống chữa cháy tự động sprinkler – nơi ngọn lửa được phát hiện và dập tắt trực tiếp. Với chất lượng được chứng nhận UL/FM, sản phẩm của Shinyi (Taiwan) đảm bảo độ tin cậy cao, phun nước chính xác và ổn định trong mọi điều kiện môi trường.

Đặc điểm của đầu phun Sprinkler Shinyi

Đầu phun Shinyi được chế tạo bằng vật liệu đồng thau chất lượng cao, có độ bền cơ học và khả năng chịu nhiệt vượt trội. Tất cả các model đều đạt tiêu chuẩn NFPA 13, phù hợp với hầu hết các hệ thống PCCC dân dụng và công nghiệp.

Đặc điểm nổi bật:

• Thương hiệu: Shinyi – Taiwan

• Chứng nhận: UL Listed, FM Approved

• Tiêu chuẩn sản xuất: NFPA 13, EN12259, JIS

• Cấu tạo: gồm thân đồng, ampoule thủy tinh, đĩa tán nước, nắp che (tùy loại).

• Cơ chế kích hoạt: bóng thủy tinh (ampoule) chứa dung dịch giãn nở khi gặp nhiệt, tự vỡ ở nhiệt độ định sẵn (57°C, 68°C, 79°C…).

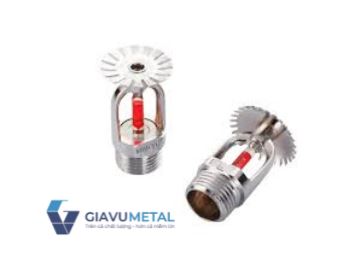

• Kiểu lắp đặt: có đủ loại upright (hướng lên), pendent (hướng xuống), sidewall (gắn tường), concealed (âm trần).

• Vật liệu bề mặt: đồng mạ chrome, niken hoặc sơn epoxy chống ăn mòn.

• Áp lực hoạt động: 1.2 – 1.4 MPa (12–14 bar).

• Lưu lượng phun (K-factor): K=5.6, K=8.0 tùy model.

• Ứng dụng: nhà kho, nhà xưởng, trung tâm thương mại, hầm xe, trạm biến áp, xưởng hóa chất.



Thông số kỹ thuật

Cấu tạo của đầu phun Sprinkler Shinyi

Đầu phun Shinyi được thiết kế dạng cơ cấu kích hoạt tự động bằng ampoule thủy tinh (glass bulb), có khả năng cảm nhận chính xác sự thay đổi nhiệt độ môi trường để phun nước tức thời khi xảy ra cháy.

Thành phần chính của đầu phun gồm:

1. Thân van (Body): Làm bằng đồng thau rèn, gia công chính xác, chịu áp lực cao, bên ngoài được mạ chrome hoặc niken chống ăn mòn.

2. Ampoule thủy tinh (Glass bulb): Ống thủy tinh chứa dung dịch cảm nhiệt đặc biệt, có thể vỡ ở nhiệt độ định sẵn (57°C, 68°C, 79°C, 93°C, 141°C).

3. Đĩa tán nước (Deflector): Là bộ phận phân tán dòng nước thành hình nón đều, bảo đảm nước bao phủ toàn bộ khu vực cháy.

4. Chốt giữ (Frame & Cap): Giữ bóng thủy tinh ở vị trí cố định, đồng thời chịu áp lực từ hệ thống.

5. Đệm kín (Seal): Được làm từ hợp kim và ron cao su, đảm bảo ngăn nước rò rỉ khi chưa kích hoạt.

6. Ren kết nối: Dạng NPT hoặc BSPT 1/2”, giúp lắp đặt nhanh vào ống nhánh sprinkler.

Ghi chú kỹ thuật:

Mỗi loại đầu phun (Upright, Pendent, Sidewall, Concealed) có đĩa tán nước (deflector) được thiết kế riêng, phù hợp với hướng phun và không gian lắp đặt.

Nguyên lý hoạt động của đầu phun Sprinkler Shinyi

Đầu phun Shinyi hoạt động hoàn toàn tự động, không cần điều khiển điện hay khí nén. Cơ chế dựa trên sự giãn nở của dung dịch trong bóng thủy tinh.

1. Trạng thái bình thường:

Khi chưa có cháy, dung dịch bên trong ampoule ổn định, bóng thủy tinh chịu lực giữ nắp bịt (seal) đóng kín, ngăn nước trong hệ thống chảy ra.

2. Khi có cháy hoặc nhiệt độ tăng cao:

Nhiệt từ môi trường làm dung dịch trong bóng thủy tinh giãn nở, tăng áp suất nội tại. Đến nhiệt độ giới hạn (ví dụ 68°C), bóng vỡ tức thì, làm nắp bịt bung ra.

3. Quá trình phun nước:

Áp lực trong hệ thống nước chữa cháy đẩy nước qua thân đầu phun, va vào đĩa tán nước, tạo thành dạng mưa hạt mịn, bao phủ đều khu vực cháy, giúp hạ nhiệt nhanh và ngăn lan lửa.

4. Sau khi kích hoạt:

Đầu phun đó sẽ không thể tái sử dụng, cần thay mới sau khi chữa cháy hoặc sau khi thử nghiệm hệ thống.

Chuyên gia Shinyi khuyến nghị:
Trong hệ thống có nhiều khu vực độc lập, nên chọn nhiệt độ kích hoạt khác nhau (57°C – 79°C) để đảm bảo phản ứng phù hợp với từng môi trường thực tế (ví dụ khu vực máy móc, khu chứa hàng, khu hành lang).

Ưu điểm của đầu phun Sprinkler Shinyi

Đầu phun Shinyi được các kỹ sư PCCC đánh giá cao nhờ chất lượng ổn định, độ nhạy nhiệt chính xác và thiết kế tối ưu cho lưu lượng phun đồng đều.

1. Ưu điểm về kỹ thuật

• Bóng thủy tinh đạt chuẩn UL/FM, kích nổ chính xác ±1°C so với nhiệt độ định danh.

• Tấm tán nước được thiết kế khoa học, giúp phân bố lưu lượng đồng đều, giảm tổn thất áp lực.

• Chịu được áp lực làm việc đến 14 bar, phù hợp với mọi hệ thống sprinkler tiêu chuẩn NFPA 13.

2. Ưu điểm về vật liệu

• Thân đồng rèn nguyên khối, bền, không rò rỉ sau thời gian dài sử dụng.

• Bề mặt mạ chrome hoặc niken chống oxy hóa, phù hợp môi trường ẩm, nóng, hoặc nhiều bụi.

• Ampoule thủy tinh nhập khẩu có dung dịch ổn định, không biến tính theo thời gian.

3. Ưu điểm về ứng dụng

• Đa dạng kiểu lắp: Upright – Pendent – Sidewall – Concealed, linh hoạt cho mọi thiết kế công trình.

• Lắp đặt đơn giản, bảo trì dễ dàng.

• Hoạt động độc lập từng đầu phun, giúp tiết kiệm nước và giới hạn khu vực phun, tránh hư hại tài sản không liên quan.

• Được Shinyi bảo hành 12 tháng chính hãng, đảm bảo độ tin cậy tuyệt đối khi lắp đặt trong hệ thống PCCC tiêu chuẩn UL/FM.

Chứng nhận & chất lượng:
Toàn bộ sản phẩm Sprinkler Shinyi đều đạt chứng nhận UL Listed và FM Approved, tương thích với các hệ thống ống và van PCCC Shinyi, đảm bảo tính đồng bộ và hiệu quả cao trong vận hành.

Ứng dụng của đầu phun Sprinkler Shinyi

Đầu phun Sprinkler Shinyi được sử dụng rộng rãi trong hầu hết các hệ thống chữa cháy sprinkler tự động tại công trình dân dụng và công nghiệp, nhờ khả năng phun nước chính xác, độ tin cậy cao và thiết kế phù hợp với mọi môi trường làm việc.

1. Ứng dụng trong công trình dân dụng

• Tòa nhà văn phòng, trung tâm thương mại, khách sạn, bệnh viện:
  Dùng đầu phun pendent (hướng xuống) hoặc concealed (âm trần) để đảm bảo thẩm mỹ và bao phủ đều khu vực sàn.

• Căn hộ cao tầng, nhà ở, hầm gửi xe:
  Dùng đầu phun upright (hướng lên) hoặc sidewall (gắn tường) giúp tối ưu không gian và dễ bảo trì.

2. Ứng dụng trong công nghiệp – hạ tầng kỹ thuật

• Nhà máy, kho hàng, xưởng sản xuất:
  Lắp đầu phun upright hoặc pendent tùy theo thiết kế dầm trần và hướng gió trong nhà xưởng.

• Kho xăng dầu, trạm biến áp, nhà máy hóa chất:
  Sử dụng cùng van xả tràn Shinyi (Deluge Valve) và van báo động Shinyi (Alarm Valve) để tạo thành hệ thống xả nước đồng loạt, đáp ứng tiêu chuẩn NFPA 13 & 15.

• Khu vực đặc biệt như phòng thiết bị điện, khu hạ tầng kỹ thuật:
  Lắp đầu phun sidewall hoặc concealed để hạn chế phun trực tiếp lên thiết bị, giảm thiệt hại khi có sự cố.

3. Ứng dụng thực tế khác

• Phòng máy biến áp, trạm điều khiển, tầng kỹ thuật, nhà kho logistics.

• Trung tâm dữ liệu (data center) với hệ thống sprinkler dạng sương mịn.

• Bến tàu, khu cảng công nghiệp, khu logistic lớn.

​​​​​​​Gợi ý kỹ thuật:
Khi thiết kế hệ thống PCCC Shinyi, nên bố trí đầu phun cách trần 100–150 mm, bán kính bao phủ theo tiêu chuẩn 3.6 – 4.5 m tùy loại đầu phun và K-factor.

Lưu ý khi lắp đặt và bảo trì đầu phun Sprinkler Shinyi

Đầu phun sprinkler là “điểm kích hoạt cuối cùng” của toàn hệ thống, nên việc lắp đặt đúng tiêu chuẩn và bảo dưỡng định kỳ là bắt buộc để đảm bảo an toàn và hiệu quả khi vận hành.

1. Lưu ý khi lắp đặt

• Không chạm tay trực tiếp vào bóng thủy tinh: Dầu, bụi hoặc tác động cơ học nhỏ có thể làm sai lệch nhiệt độ kích hoạt.

• Kiểm tra ren kết nối: Dùng băng tan Teflon vừa đủ, tránh siết quá lực gây nứt thân đồng hoặc vỡ bóng.

• Lắp đúng chiều phun: Upright hướng lên, Pendent hướng xuống, Sidewall hướng ra tường, Concealed âm trần.

• Giữ khoảng cách phù hợp: Theo NFPA 13 – tối thiểu 100 mm từ trần, cách tường ≥100 mm, không bị che khuất bởi dầm, ống hoặc thiết bị.

• Không sơn phủ lên đầu phun: Sơn hoặc bụi bẩn có thể làm giảm độ nhạy của bóng thủy tinh.

• Thử áp lực hệ thống trước khi gắn bóng thật: Tránh hiện tượng nước bắn hoặc rung ống gây nứt ampoule.

2. Lưu ý khi bảo trì và kiểm tra định kỳ

• Kiểm tra hình thức: Nếu có dấu hiệu oxi hóa, xỉn màu hoặc nứt bóng thủy tinh → phải thay mới.

• Vệ sinh định kỳ: Dùng khăn khô hoặc khí nén nhẹ, tuyệt đối không dùng hóa chất.

• Thử nghiệm định kỳ (theo NFPA 25):

  • Đầu phun khô: kiểm tra 5 năm/lần.

  • Đầu phun ướt: kiểm tra 10 năm/lần.

  • Đầu phun trong môi trường ăn mòn: kiểm tra 5 năm/lần hoặc sớm hơn nếu cần.

• Thay mới sau khi kích hoạt: Mỗi đầu phun chỉ sử dụng một lần, không tái chế.

• Ghi nhận nhật ký bảo trì: Lưu lại ngày kiểm tra, kết quả và tình trạng từng đầu phun để phục vụ công tác nghiệm thu và bảo hiểm cháy nổ.

3. Lưu ý khi phối hợp cùng các thiết bị khác Shinyi

• Khi kết hợp cùng van báo động Shinyi (Alarm Valve), đảm bảo van mở kịp thời khi đầu phun kích hoạt.

• Khi dùng chung với van xả tràn Shinyi (Deluge Valve), nên kiểm tra pilot và đồng hồ áp để đảm bảo áp lực nước luôn ổn định.

• Khi lắp đặt trong cùng hệ thống ống thép mạ kẽm hoặc inox, cần đảm bảo mối nối kín, tránh rò rỉ gây giảm áp.

Kinh nghiệm chuyên gia PCCC:
Trong thực tế vận hành, các đầu phun sprinkler Shinyi cho thấy tỷ lệ hoạt động chính xác đạt trên 99.7%, được đánh giá cao bởi các nhà thầu và đơn vị kiểm định quốc tế.

Kết luận

Đầu phun Sprinkler Shinyi là giải pháp tối ưu cho mọi hệ thống chữa cháy tự động hiện đại – phản ứng nhanh, độ bền cao, đạt tiêu chuẩn UL/FM, dễ lắp đặt và bảo trì.
Khi được kết hợp đồng bộ với van báo động và van xả tràn Shinyi, hệ thống sẽ hoạt động hiệu quả, đảm bảo an toàn tuyệt đối cho công trình.
