Trụ tiếp nước Shinyi 4 cửa

Giới thiệu Trụ tiếp nước Shinyi 4 cửa FHFA-4W

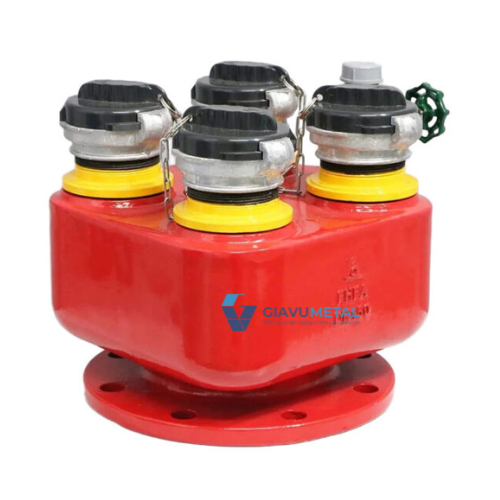

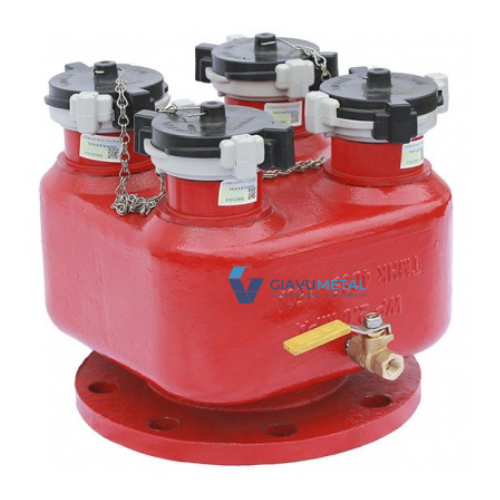

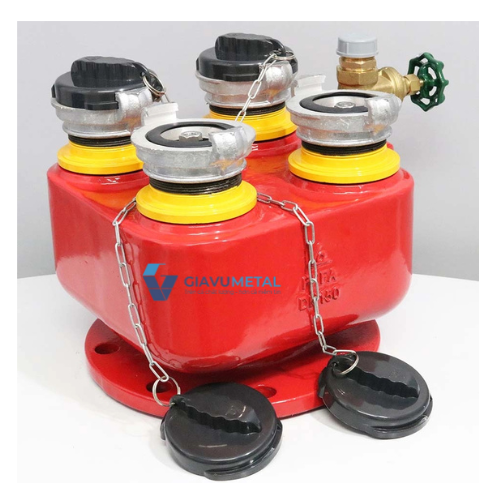

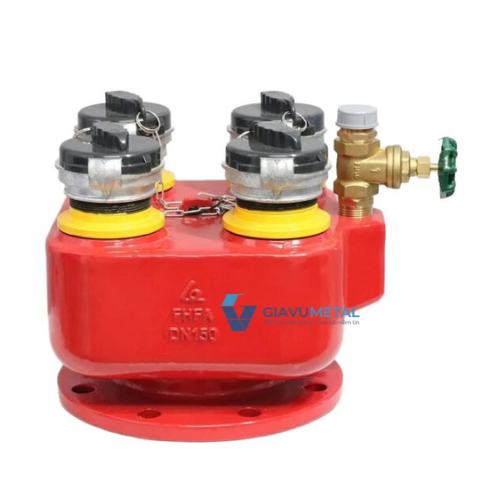

Trụ tiếp nước Shinyi 4 cửa FHFA-4W là thiết bị tiếp nước chữa cháy cao cấp do Shinyi (Taiwan) sản xuất, đạt tiêu chuẩn quốc tế UL/FM, dùng để tiếp nhận nước từ xe cứu hỏa hoặc nguồn cấp ngoài, bổ sung trực tiếp vào đường ống PCCC của công trình.
Với thiết kế 4 cửa tiếp nước DN65, trụ FHFA-4W cho phép nhiều xe chữa cháy kết nối đồng thời, đảm bảo lưu lượng lớn và áp suất ổn định trong các hệ thống chữa cháy quy mô lớn, như khu công nghiệp, nhà máy, sân bay, trung tâm logistics, và các tòa nhà cao tầng.

Đây là dòng trụ được thiết kế chuyên biệt cho các công trình yêu cầu cường độ cấp nước cao, chịu áp lực lớn, vận hành tin cậy ngoài trời, trong điều kiện khí hậu khắc nghiệt của Việt Nam.

Đặc điểm nổi bật

1. Thiết kế 4 cửa DN65 – lưu lượng lớn, cấp nước nhanh
Trụ FHFA-4W có bốn đầu ra DN65 tiêu chuẩn, cho phép tiếp nhận nước cùng lúc từ hai đến bốn xe chữa cháy, cung cấp lưu lượng lên đến 1.000–1.500 L/phút, đáp ứng yêu cầu cấp nước cho mạng ống rộng hoặc nhiều tầng cao.

2. Cấu tạo chắc chắn – đạt chuẩn quốc tế UL/FM
Sản phẩm được kiểm định theo NFPA 14, NFPA 24, thử áp lực tại nhà máy Shinyi trước khi xuất xưởng.
Thân trụ đúc nguyên khối bằng đồng thau hoặc gang cầu, phủ sơn epoxy đỏ chống tia UV và hơi muối, vận hành ổn định trong mọi điều kiện thời tiết.

3. Vật liệu cao cấp, độ bền cơ học và độ kín khít cao
Trục inox SUS304, đĩa van EPDM, đầu nối đồng mạ niken – tất cả đều được gia công chính xác, đảm bảo độ kín tuyệt đối, không rò rỉ, chịu được áp suất làm việc 1.6 MPa và thử kín đến 2.4 MPa.

4. Vận hành đơn giản, bảo trì dễ dàng
Cơ cấu van khóa cơ khí, thao tác nhẹ bằng tay quay. Các chi tiết dễ tháo rời, có sẵn phụ kiện chính hãng, giúp bảo trì nhanh, thay thế dễ, chi phí thấp.

5. Phù hợp các công trình quy mô lớn
Trụ FHFA-4W thường được lắp đặt tại khu công nghiệp, cảng hàng không, trung tâm thương mại hạng A, kho nhiên liệu, trạm bơm trung tâm, hoặc khu đô thị cao tầng yêu cầu lưu lượng tiếp nước lớn.

Thông số kỹ thuật (dạng bảng)

Thông số	Giá trị / Mô tả
Model	FHFA-4W
Hãng sản xuất	Shinyi (Taiwan)
Loại sản phẩm	Trụ tiếp nước chữa cháy ngoài trời – 4 cửa
Số lượng cửa ra	4 cửa DN65 tiêu chuẩn
Kiểu kết nối	Mặt bích JIS10K / BS10 / ANSI125
Áp lực làm việc	1.6 MPa
Áp lực thử kín	2.4 MPa
Lưu lượng tiếp nước	1.000 – 1.500 L/phút
Vật liệu thân	Đồng thau đúc hoặc gang cầu sơn epoxy
Vật liệu đầu nối	Đồng mạ niken / inox
Van xả đáy	Đồng thau có tay khóa riêng
Nắp đậy	Cao su tổng hợp, dây inox chống rơi
Sơn phủ	Epoxy hai lớp chống tia UV
Tiêu chuẩn áp dụng	UL/FM, NFPA 14, NFPA 24, TCVN 5739
Xuất xứ	Shinyi – Taiwan

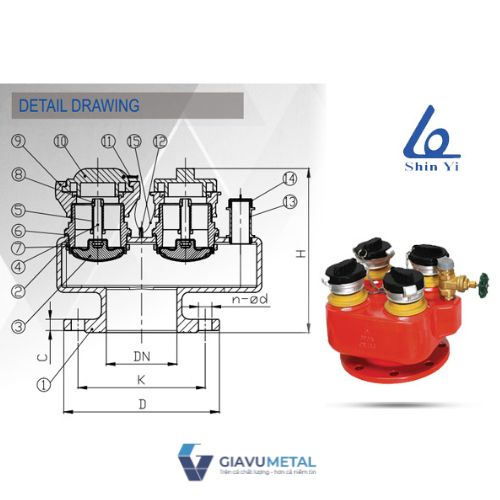

Cấu tạo của trụ tiếp nước Shinyi 4 cửa FHFA-4W

Trụ FHFA-4W được cấu tạo theo mô hình trụ đứng ngoài trời kết nối với ống ngầm, cho phép điều tiết và cấp nước đồng thời qua bốn cửa.
Các bộ phận chính gồm:

1. Thân trụ (Body):
Đúc nguyên khối bằng đồng thau hoặc gang cầu, sơn epoxy đỏ hai lớp chống tia UV. Thân có mặt bích dưới để kết nối với đường ống ngầm và 4 đầu ra bố trí đều quanh thân.

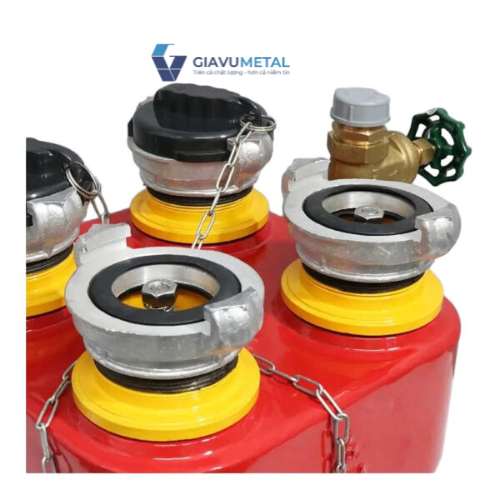

2. Bốn cửa tiếp nước (Inlet Connections):
Mỗi cửa DN65 có van khóa độc lập, ren ngoài BSP hoặc đầu nối nhanh tiêu chuẩn Shinyi. Các cửa này có gioăng kín EPDM, đảm bảo không rò rỉ khi chịu áp lực cao.

3. Van khóa chính (Main Valve):
Điều khiển bằng tay quay gang sơn tĩnh điện ở nắp trụ. Cơ cấu nâng – hạ đĩa EPDM giúp đóng kín tuyệt đối khi ngắt nước.

4. Van xả đáy (Drain Valve):
Đặt ở phần thấp nhất thân trụ, cho phép xả nước dư sau khi sử dụng hoặc kiểm định áp lực, tránh ứ đọng gây gỉ sét.

5. Nắp bảo vệ và phụ kiện:
Mỗi cửa đều có nắp cao su tổng hợp, gắn dây inox chống rơi, bảo vệ khỏi bụi, mưa, côn trùng, và vật lạ.

Nguyên lý hoạt động của trụ tiếp nước Shinyi FHFA-4W

Trụ hoạt động theo cơ chế cấp nước ngược dòng từ xe chữa cháy hoặc bơm tăng áp ngoài trời vào mạng ống nội bộ của tòa nhà.
Khi có sự cố:

1. Xe chữa cháy kết nối vào 4 cửa DN65 bằng ống mềm hoặc đầu nối Storz.

2. Van chính được mở bằng tay quay, nước từ xe bơm chảy ngược vào hệ thống ống ngầm, tăng áp cho toàn bộ mạng PCCC.

3. Khi kết thúc, đóng van chính, tháo ống nối và xả hết nước qua van đáy để tránh đọng nước trong thân.

Cấu trúc 4 cửa giúp tăng tốc độ cấp nước và duy trì áp lực ổn định, rất quan trọng với các hệ thống sprinkler nhiều tầng hoặc mạng chữa cháy có bán kính cấp nước lớn.

Ưu điểm của trụ tiếp nước Shinyi FHFA-4W

1. Cấp nước lưu lượng lớn – đa điểm cùng lúc
Với 4 cửa DN65, trụ có thể nhận nước từ nhiều xe chữa cháy song song, duy trì áp lực ổn định, tránh sụt áp cục bộ.

2. Độ bền và khả năng chịu thời tiết cao
Thân đồng/gang cầu sơn epoxy chống UV, hoạt động ổn định ngoài trời nhiều năm mà không gỉ sét, nứt vỡ.

3. Cơ cấu vận hành nhẹ, chính xác
Trục inox và ren cơ khí chính xác giúp thao tác nhẹ, đóng mở nhanh.

4. Độ kín khít tuyệt đối, không rò nước
Mọi mối ghép đều có gioăng EPDM chịu áp lực cao, đảm bảo kín khít tuyệt đối khi thử kín 2.4 MPa.

5. Dễ bảo trì – linh kiện sẵn có
Cấu tạo cơ khí đơn giản, có thể tháo rời từng cụm van và cửa; Shinyi cung cấp phụ kiện thay thế đầy đủ, giúp bảo trì nhanh.

6. Phù hợp tiêu chuẩn quốc tế và quy định Việt Nam
Đạt UL/FM, NFPA 14, NFPA 24, đồng thời tương thích TCVN 5739 – QCVN 02:2020/BCA, dễ dàng nghiệm thu và thẩm duyệt PCCC.

Ứng dụng và Lưu ý khi lắp đặt & bảo trì

Ứng dụng:

• Hệ thống PCCC ngoài trời của nhà máy lớn, trung tâm logistics, kho hàng, khu công nghiệp

• Sân bay, cảng biển, khu chế xuất, nhà máy điện

• Trạm bơm trung tâm và mạng ống PCCC cao tầng

• Công trình yêu cầu lưu lượng tiếp nước lớn, thời gian phản ứng nhanh

Lưu ý khi lắp đặt:

• Chọn vị trí gần lối xe cứu hỏa, dễ tiếp cận, không bị che khuất hoặc ngập nước.

• Cố định bệ móng chắc chắn, đảm bảo trụ thẳng đứng.

• Siết bulông bích đều, đúng lực, dùng gioăng đúng tiêu chuẩn.

• Sau khi lắp, thử áp 2.0–2.4 MPa để kiểm tra độ kín.

Bảo trì:

• Kiểm tra định kỳ 6 tháng/lần: tình trạng sơn, van xả, nắp cao su, trục quay.

• Xả nước hoàn toàn sau mỗi lần sử dụng.

• Sơn lại epoxy nếu phai màu, tra mỡ chịu nước vào trục quay hàng năm.

• Chỉ dùng phụ tùng chính hãng Shinyi để đảm bảo kích thước và độ kín đúng chuẩn.

Tổng kết chuyên gia

• Trụ tiếp nước Shinyi FHFA-4W là dòng thiết bị cấp nước chữa cháy lưu lượng lớn, được thiết kế cho các công trình có yêu cầu cao về hiệu suất và độ an toàn.Sản phẩm đạt chuẩn UL/FM – NFPA 14 – NFPA 24, vận hành ổn định, chịu được áp lực lớn và thời tiết khắc nghiệt.
• Với 4 cửa DN65, trụ FHFA-4W đáp ứng hoàn hảo cho hệ thống PCCC quy mô lớn, cần cấp nước đồng thời từ nhiều nguồn, đảm bảo hệ thống luôn sẵn sàng và hiệu quả trong mọi tình huống khẩn cấp.
