Van cổng ty chìm tay quay Shinyi

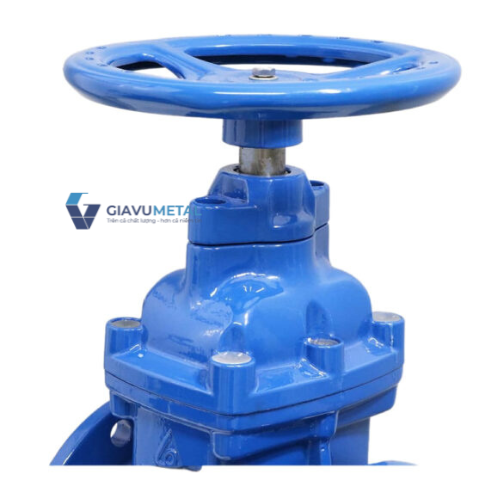

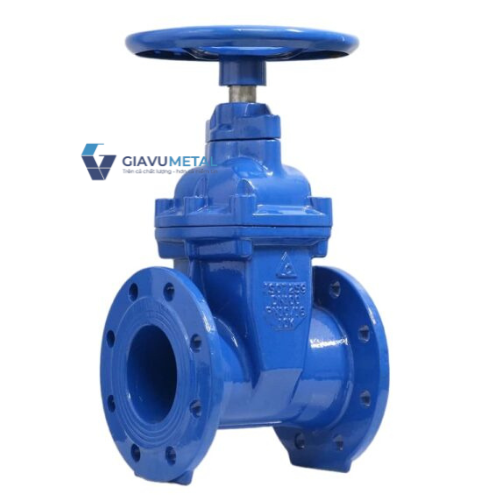

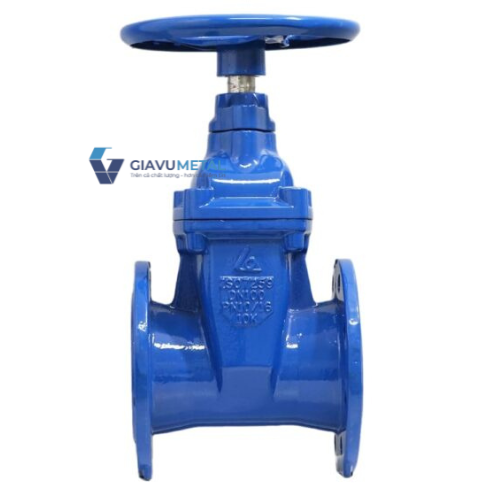

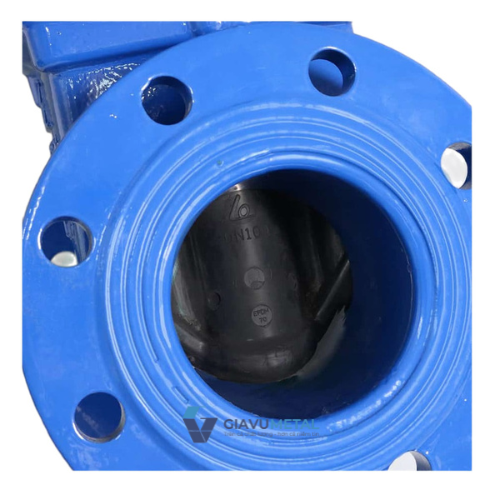

Van cổng ty chìm tay quay Shinyi GVHX là dòng van cổng gang được thiết kế chuyên dùng cho hệ thống cấp thoát nước, PCCC, xử lý nước thải và các đường ống kỹ thuật có không gian lắp đặt hạn chế. Khác với kiểu ty nổi, phần trục ty của van GVHX nằm ẩn trong thân van giúp tiết kiệm chiều cao, thuận tiện khi lắp đặt ở hố van, dưới mặt đất hoặc nơi có khoảng không gian hạn chế.

Đặc điểm của van cổng ty chìm tay quay Shinyi GVHX

Phần này giới thiệu khái quát trước khi đi vào chi tiết:

Van GVHX là dòng sản phẩm thuộc nhóm van cổng ty chìm điều khiển bằng tay quay của hãng Shinyi (Đài Loan), được sản xuất theo tiêu chuẩn JIS10K / BS. Toàn thân van được chế tạo bằng gang cầu FCD450 có độ bền cao, phủ sơn epoxy tĩnh điện dày ≥250µm, đảm bảo khả năng chống ăn mòn và chống bám cặn tốt.

• Thiết kế ty chìm (Non-rising stem): trục van không dịch chuyển lên xuống khi đóng mở, phù hợp với không gian hạn chế.

• Cơ cấu tay quay bằng gang hoặc thép phủ epoxy giúp thao tác dễ dàng, đóng mở nhẹ.

• Nắp chụp kín hoàn toàn, có thể gắn hộp điều khiển hoặc tay quay nối dài.

• Gioăng làm kín EPDM tiêu chuẩn WRAS, thích hợp dùng cho nước sạch, nước thải, PCCC.

• Đầu nối mặt bích tiêu chuẩn JIS10K, tương thích với nhiều loại hệ ống hiện có.

• Áp lực làm việc tối đa PN16, đảm bảo kín khít và bền bỉ trong thời gian dài sử dụng.

Thông số kỹ thuật

Cấu tạo của van cổng ty chìm tay quay Shinyi GVHX

Trước khi tìm hiểu nguyên lý, cần hiểu rõ cấu tạo là yếu tố quyết định độ bền và khả năng làm kín của van GVHX.

Van cổng ty chìm tay quay Shinyi GVHX được cấu tạo từ các bộ phận chính sau:

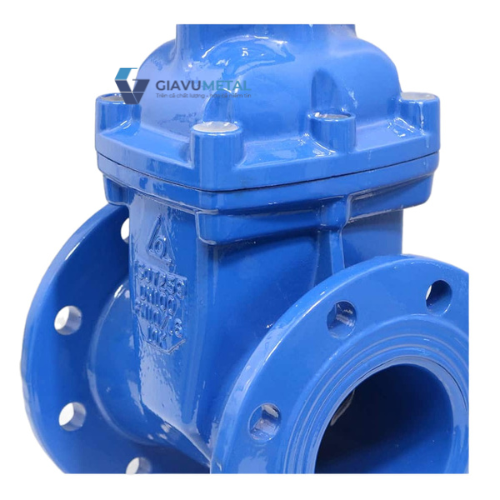

1. Thân van (Body): làm bằng gang cầu FCD450, chịu áp lực tốt và chống va đập cao, được phủ lớp sơn epoxy bên trong và ngoài để tăng khả năng chống ăn mòn.

2. Nắp van (Bonnet): gắn chặt với thân bằng bu-lông thép không gỉ, giúp bảo vệ trục ty và gioăng kín.

3. Đĩa van (Gate/Wedge): chế tạo bằng gang cầu bọc cao su EPDM nguyên khối, giúp đóng kín hoàn toàn và chống rò rỉ.

4. Ty van (Stem): làm bằng thép không gỉ SUS420, chuyển động xoay để đóng mở đĩa van mà không dịch chuyển lên xuống.

5. Tay quay (Handwheel): dùng để truyền lực cơ học, giúp đóng mở nhẹ nhàng, có thể tháo rời khi cần gắn hộp điều khiển hoặc nối dài.

6. Vòng làm kín (Gland packing): đảm bảo độ kín giữa trục ty và nắp van, ngăn rò nước ra ngoài.

7. Bulong – đai ốc – vòng đệm: liên kết chặt chẽ các chi tiết, giúp toàn bộ kết cấu chắc chắn và đồng trục.

Nhờ cấu tạo hợp lý, van GVHX vận hành ổn định, không bị kẹt đĩa hay rò rỉ sau thời gian dài sử dụng.

Nguyên lý hoạt động của van GVHX

Đoạn mở đầu: Cơ chế hoạt động của van ty chìm có phần khác biệt so với van ty nổi, phù hợp cho những hệ thống lắp đặt âm hoặc không gian hẹp.

Khi người vận hành xoay tay quay theo chiều kim đồng hồ, trục ty sẽ quay nhưng không di chuyển lên xuống (do cấu tạo dạng ty chìm). Sự quay của ty được truyền đến đĩa van, khiến đĩa di chuyển theo phương thẳng đứng để ép chặt vào bề mặt ghế van, tạo trạng thái đóng kín hoàn toàn.
Khi xoay ngược chiều, đĩa van rời khỏi ghế, dòng nước được mở thông.

Ưu điểm của cơ cấu ty chìm là giảm chiều cao tổng thể, tránh va chạm khi lắp đặt dưới mặt đất, đồng thời vẫn đảm bảo chuyển động đóng mở nhẹ, ổn định, bền theo thời gian.

Ưu điểm nổi bật của van cổng ty chìm tay quay Shinyi GVHX

Phần này nhấn mạnh lý do van GVHX được sử dụng phổ biến trong các hệ thống cấp nước và PCCC.

1. Thiết kế nhỏ gọn – phù hợp không gian hẹp:
   Vì trục ty nằm trong thân van nên chiều cao lắp đặt thấp hơn nhiều so với dòng ty nổi, thuận tiện trong hố van, tủ kỹ thuật hoặc dưới mặt đường.

2. Độ kín cao – vận hành ổn định:
   Đĩa van bọc EPDM nguyên khối, kết hợp ghế van chính xác giúp chống rò rỉ 100%, đạt tiêu chuẩn EN 1074-1/2 về độ kín nước.

3. Tay quay nhẹ, dễ thao tác:
   Cơ cấu truyền động được thiết kế tối ưu giúp đóng mở nhẹ nhàng, không cần lực lớn, phù hợp vận hành thủ công hoặc kết hợp hộp điều khiển.

4. Chống ăn mòn và bám cặn vượt trội:
   Lớp sơn epoxy dày ≥250µm phủ toàn bộ bề mặt trong – ngoài giúp ngăn hiện tượng gỉ sét và tích tụ cặn bẩn trong môi trường nước.

5. Tuổi thọ cao – bảo trì thấp:
   Các chi tiết chuyển động được gia công chính xác, gioăng làm kín chất lượng cao, hạn chế rò rỉ và giảm nhu cầu bảo dưỡng định kỳ.

6. Đa dạng kích cỡ và dễ thay thế:
   Có đủ size từ DN50 – DN600, tương thích tiêu chuẩn JIS10K, giúp dễ dàng thay thế trên các tuyến ống hiện có.

So sánh van GVHX và van GVCX (nắp chụp)

Đoạn mở đầu: Hai dòng van GVHX và GVCX đều là van cổng ty chìm Shinyi, nhưng mỗi loại có ưu điểm riêng phù hợp với từng môi trường lắp đặt.

Ứng dụng thực tế của van cổng ty chìm tay quay Shinyi GVHX

Trước khi lắp đặt, cần hiểu rõ phạm vi ứng dụng để khai thác đúng công năng của van.
Van cổng ty chìm tay quay Shinyi GVHX được thiết kế chuyên cho các hệ thống đường ống nước sạch, nước thải, hệ thống PCCC và công trình ngầm, nơi không gian thao tác hạn chế.

Một số ứng dụng cụ thể:

• Hệ thống cấp nước đô thị: lắp tại các hố van ngầm, giếng kỹ thuật, tuyến ống chính, điểm chia nhánh.

• Trạm xử lý nước và nước thải: điều tiết dòng chảy trong các bể lọc, bể chứa và tuyến dẫn.

• Nhà máy công nghiệp: sử dụng cho hệ thống nước tuần hoàn, đường ống kỹ thuật hoặc khu vực có nhiệt độ trung bình.

• Hệ thống phòng cháy chữa cháy (PCCC): dùng làm van chặn chính trong tủ van hoặc khu vực kỹ thuật dưới lòng đất.

• Công trình hạ tầng đô thị và khu dân cư: phù hợp các tuyến ống chôn sâu cần thao tác bằng tay quay hoặc nối dài.

Nhờ thiết kế ty chìm và độ kín cao, GVHX hoạt động ổn định trong môi trường ngập nước, bụi bẩn hoặc ẩm ướt – điều kiện thường gặp tại Việt Nam.

Lưu ý khi lắp đặt và bảo trì

Để đảm bảo tuổi thọ và khả năng vận hành ổn định, cần tuân thủ một số nguyên tắc kỹ thuật sau khi lắp đặt van cổng Shinyi GVHX.

1. Kiểm tra trước khi lắp:
   Đảm bảo mặt bích, đệm kín và bu-lông đồng bộ tiêu chuẩn JIS10K; vệ sinh sạch bề mặt tiếp xúc, không để cát hoặc rỉ sét lọt vào lòng van.

2. Hướng lắp đặt đúng:
   Van nên đặt thẳng đứng theo hướng dòng chảy (mũi tên trên thân van), tránh lắp nghiêng hoặc ngược dòng.

3. Siết đều các bu-lông:
   Khi lắp mặt bích, cần siết đối xứng theo hình sao để tránh vênh thân van, đảm bảo kín khít và không gây ứng suất lệch.

4. Không dùng búa trực tiếp vào tay quay:
   Khi van bị kẹt, tuyệt đối không dùng lực va đập mạnh; nên kiểm tra cặn bẩn hoặc điều chỉnh lại ty van.

5. Kiểm tra định kỳ:
   Sau 6–12 tháng sử dụng, cần mở – đóng thử van để tránh hiện tượng kẹt trục, đồng thời tra dầu mỡ định kỳ cho phần trục quay.

6. Bảo dưỡng sơn phủ:
   Nếu lắp ngoài trời hoặc môi trường ăn mòn cao, nên kiểm tra lớp sơn epoxy định kỳ và sơn phủ bổ sung khi cần.

7. Khi lắp dưới hố van sâu:
   Có thể dùng tay quay nối dài hoặc hộp truyền động Shinyi để thao tác dễ dàng mà không cần mở nắp hố.

Tuân thủ đầy đủ các hướng dẫn trên sẽ giúp van hoạt động bền bỉ, duy trì độ kín khít và kéo dài tuổi thọ lên đến hơn 15 năm
