Van cổng nắp chụp Shinyi

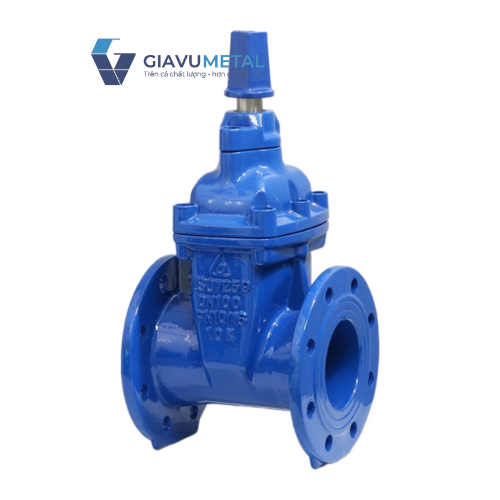

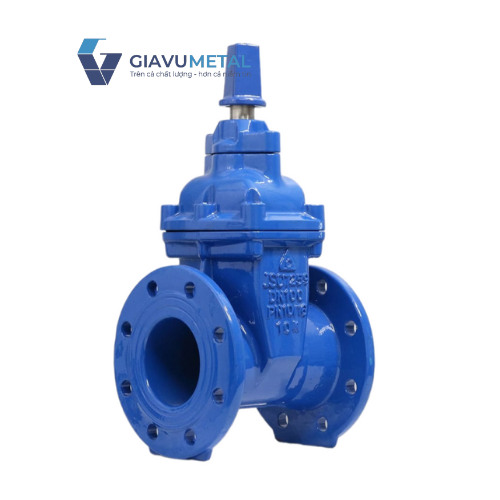

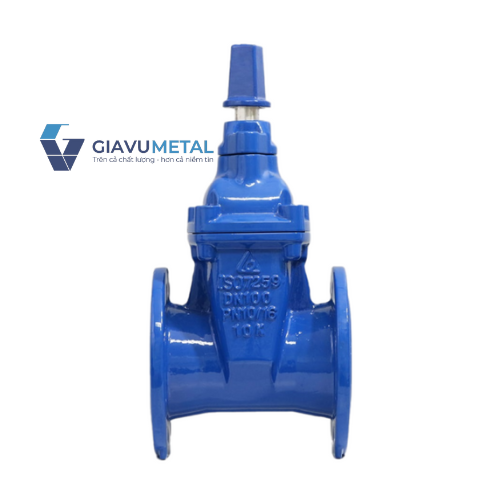

Giới thiệu Van cổng ty chìm nắp chụp Shinyi GVCX

Van cổng ty chìm nắp chụp Shinyi GVCX là loại van cổng thiết kế dạng non-rising stem (ty chìm), chuyên dùng cho đường ống ngầm, hố van và hệ thống cấp thoát nước đô thị. Thay vì tay quay như model GVHX, dòng GVCX sử dụng nắp chụp kín để thao tác đóng mở bằng tuýp vặn hoặc tay quay nối dài, giúp vận hành dễ dàng trong không gian chật hẹp hoặc ngập nước.
Đây là một trong những dòng van cổng bán chạy nhất của Shinyi – Taiwan, được các công trình cấp nước, khu đô thị và hệ thống PCCC lựa chọn nhờ độ bền cao, kín khít tuyệt đối và thiết kế tối ưu cho điều kiện thực tế tại Việt Nam.

Đặc điểm của van cổng ty chìm nắp chụp Shinyi GVCX

Để hiểu rõ hơn, dưới đây là những điểm nổi bật về thiết kế và cấu tạo của dòng van GVCX:

• Kiểu ty chìm (Non-rising stem): trục van không di chuyển lên xuống khi đóng mở, giúp giảm chiều cao lắp đặt đáng kể.

• Thiết kế nắp chụp kín hoàn toàn, thích hợp cho hố van, đường ống ngầm, khu vực thường xuyên ngập nước hoặc không gian hạn chế.

• Cơ cấu vận hành bằng tay quay rời hoặc tuýp thao tác, tiện lợi và an toàn.

• Thân van bằng gang cầu FCD450 phủ sơn epoxy ≥250µm, chống ăn mòn và bám cặn.

• Đĩa van bọc EPDM nguyên khối, đảm bảo độ kín cao, đạt tiêu chuẩn EN 1074-2.

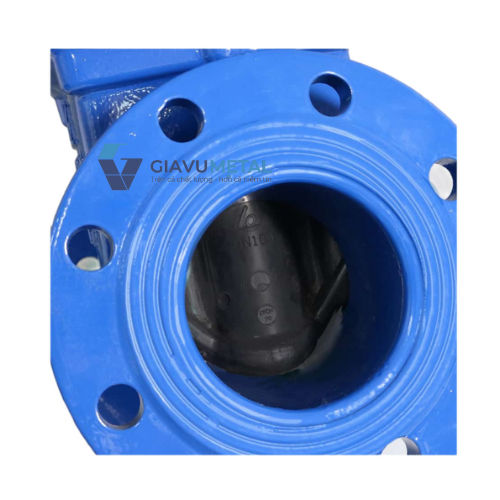

• Mặt bích kết nối tiêu chuẩn JIS10K, tương thích tốt với các hệ ống phổ biến.

• Áp lực làm việc PN10–PN16, vận hành ổn định cho cả nước sạch và nước thải.

• Được Shinyi sản xuất theo hệ thống quản lý chất lượng ISO 9001, bảo hành chính hãng 12 tháng.

Thông số kỹ thuật

Cấu tạo của van cổng ty chìm nắp chụp Shinyi GVCX

Để vận hành ổn định và bền bỉ trong môi trường ngầm, Shinyi đã tối ưu thiết kế của dòng GVCX với cấu tạo đơn giản nhưng cực kỳ chắc chắn.

Các bộ phận chính gồm:

1. Thân van (Body):
   Đúc bằng gang cầu FCD450, có độ bền cơ học cao và khả năng chịu áp lực tốt. Bề mặt phủ sơn epoxy tĩnh điện ≥250µm, chống ăn mòn và gỉ sét trong môi trường ẩm ướt.

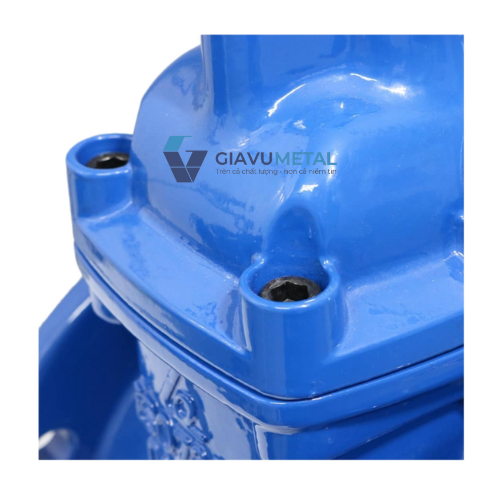

2. Nắp chụp (Cap):
   Là phần đặc trưng của dòng GVCX, nắp được bịt kín hoàn toàn, chỉ chừa đầu trục để thao tác bằng tuýp hoặc cần nối dài. Thiết kế này giúp van hoạt động ổn định trong hố kỹ thuật, thậm chí khi bị ngập nước.

3. Đĩa van (Gate/Wedge):
   Chế tạo từ gang cầu FCD450 bọc cao su EPDM nguyên khối, đảm bảo độ kín tuyệt đối, chống rò rỉ và giảm tiếng ồn khi đóng mở.

4. Ty van (Stem):
   Là trục truyền động giữa nắp chụp và đĩa van, làm từ thép không gỉ SUS420 để chống mài mòn và gỉ sét.

5. Gioăng làm kín (Seal):
   Sử dụng EPDM đạt chuẩn WRAS, đảm bảo an toàn cho nước sạch, đồng thời tăng độ bền trong môi trường nước thải hoặc PCCC.

6. Bulong, vòng đệm, ốc siết:
   Liên kết thân – nắp – nắp chụp bằng bu-lông thép không gỉ, dễ tháo lắp khi cần bảo trì.

Cấu tạo tối giản này giúp van GVCX vận hành ổn định, giảm rủi ro kẹt đĩa, phù hợp với điều kiện lắp ngầm phức tạp.

Nguyên lý hoạt động của van GVCX

Phần này giải thích ngắn gọn, dễ hiểu để người vận hành nắm rõ cách sử dụng van trong thực tế.

Van GVCX hoạt động dựa trên cơ chế xoay trục ty để nâng/hạ đĩa van tương tự như các dòng van cổng khác. Tuy nhiên, do thiết kế ty chìm, trục không dịch chuyển lên xuống bên ngoài mà quay trong thân van.

• Khi xoay tuýp theo chiều kim đồng hồ, đĩa van di chuyển xuống, ép chặt vào ghế van – trạng thái đóng kín.

• Khi xoay ngược chiều kim đồng hồ, đĩa van nâng lên, mở thông dòng chảy.

Nhờ thiết kế nắp chụp kín, van GVCX có thể vận hành bằng tay quay nối dài hoặc trục truyền động mà không cần mở hố van, rất thuận tiện trong bảo trì hoặc khi lắp đặt ở nơi sâu.

Ưu điểm nổi bật của van cổng ty chìm nắp chụp Shinyi GVCX

Trước khi lựa chọn, cần xem rõ ưu điểm để khai thác tối đa hiệu quả vận hành. Dưới đây là các điểm vượt trội của GVCX so với nhiều dòng van khác cùng loại:

1. Thiết kế gọn gàng – tối ưu không gian:
   Nhờ ty chìm và nắp chụp, van có kích thước thấp, dễ dàng lắp đặt trong hố kỹ thuật, đường ống ngầm hoặc không gian chật.

2. Chống ngập, chống bụi, chống rỉ:
   Toàn bộ phần truyền động được bảo vệ kín dưới nắp chụp, không bị ảnh hưởng bởi môi trường bên ngoài, đảm bảo tuổi thọ cao.

3. An toàn trong vận hành:
   Không cần tiếp xúc trực tiếp với thân van – chỉ cần xoay tuýp hoặc tay quay nối dài. Điều này đặc biệt hữu ích với công trình ngầm hoặc khu vực khó tiếp cận.

4. Độ kín khít cao:
   Đĩa van bọc EPDM và ghế van gia công chính xác giúp đảm bảo kín nước tuyệt đối, đạt tiêu chuẩn EN 1074-1/2.

5. Giá thành hợp lý:
   So với model GVHX (tay quay cố định), GVCX có giá mềm hơn, phù hợp với các dự án cấp nước quy mô lớn cần lắp đặt số lượng nhiều.

6. Chi phí bảo trì thấp:
   Kết cấu đơn giản, ít chi tiết chuyển động, dễ kiểm tra – thay thế – bảo dưỡng tại chỗ.

7. Tương thích cao:
   Sử dụng chuẩn mặt bích JIS10K, lắp vừa cho nhiều loại hệ ống hiện có trong công nghiệp và đô thị.



So sánh van GVCX và GVHX (tay quay)

Cả hai model đều thuộc nhóm van cổng ty chìm Shinyi, tuy nhiên được thiết kế để phục vụ những môi trường khác nhau. Bảng so sánh sau giúp người kỹ thuật chọn loại phù hợp:

Ứng dụng thực tế của van cổng ty chìm nắp chụp Shinyi GVCX

Trước khi lựa chọn van, cần xem xét môi trường và mục đích sử dụng. Dòng van cổng ty chìm nắp chụp Shinyi GVCX được thiết kế chuyên biệt cho các công trình ngầm, khu vực có không gian hạn chế hoặc nơi không thể thao tác bằng tay quay trực tiếp.

Một số ứng dụng phổ biến của GVCX:

• Hệ thống cấp nước đô thị:
  Lắp đặt tại các tuyến ống ngầm, giếng kỹ thuật, khu dân cư hoặc tuyến cấp chính dưới mặt đường.

• Trạm xử lý nước sạch – nước thải:
  Dùng để điều tiết lưu lượng hoặc cô lập khu vực bảo trì.

• Hệ thống phòng cháy chữa cháy (PCCC):
  Làm van chặn ngầm trong hố van hoặc trạm kỹ thuật, đảm bảo vận hành an toàn khi ngập nước.

• Khu công nghiệp – nhà máy:
  Lắp đặt tại các tuyến dẫn nước ngầm hoặc khu vực không gian thao tác hẹp.

• Công trình hạ tầng kỹ thuật ngầm:
  Dùng rộng rãi trong mạng lưới cấp thoát nước, khu đô thị mới, hầm kỹ thuật, dự án hạ tầng đô thị.

Nhờ đặc tính gọn, kín và bền, van GVCX được các nhà thầu và đơn vị cấp nước lựa chọn thay thế cho nhiều dòng van ty nổi hoặc tay quay thông thường.

Lưu ý khi lắp đặt và bảo trì

Để đảm bảo độ bền và vận hành ổn định lâu dài, cần tuân thủ các lưu ý kỹ thuật sau khi lắp đặt dòng GVCX:

1. Kiểm tra tình trạng van trước khi lắp:
   Đảm bảo đĩa van ở trạng thái mở, tránh siết lực mạnh gây cong vênh mặt bích.

2. Vệ sinh đường ống:
   Loại bỏ cặn, rỉ sét và dị vật trong ống để tránh kẹt đĩa hoặc hư hỏng gioăng.

3. Lắp đúng chiều dòng chảy:
   Dựa theo mũi tên trên thân van; không lắp ngược để tránh tổn thất áp suất và rò rỉ.

4. Cố định chắc chắn bu-lông mặt bích:
   Siết đều, đối xứng theo hình sao để tránh biến dạng thân van.

5. Không thao tác quá lực:
   Khi đóng mở bằng tuýp hoặc tay quay nối dài, không nên dùng lực hoặc ống nối quá dài gây hư ren trục.

6. Định kỳ vận hành thử:
   Mỗi 3–6 tháng nên mở – đóng van để tránh kẹt trục, đặc biệt với van lắp ngầm lâu ngày.

7. Bảo trì phần nắp chụp:
   Kiểm tra gioăng nắp và bôi mỡ định kỳ; nếu lắp ngoài trời nên phủ thêm nắp bảo vệ phụ để tăng tuổi thọ.

8. Sử dụng phụ kiện chính hãng:
   Khi cần thay thế tay quay nối dài hoặc tuýp, nên dùng phụ kiện Shinyi để đảm bảo tương thích và độ bền.

Tuân thủ đúng quy trình sẽ giúp van hoạt động bền bỉ, giảm rủi ro rò rỉ và kéo dài tuổi thọ trung bình trên 15 năm.
