Hưng nam phát Van cổng điều khiển điện Shinyi Van cổng điều khiển điện Shinyi Giá chỉ mang tính chất tham khảo – Liên hệ trực tiếp HOTLINE : 0932055778 - 0905948602 - 0986859648
  • Kích cỡ: DN50–DN600
  • Vật liệu thân: Gang cầu phủ epoxy
  • Ty van: Inox 304
  • Gioăng: EPDM
  • Áp lực làm việc: PN10 – PN16
  • Nhiệt độ tối đa: 80°C
  • Nguồn điện: 220V AC
  • Dạng điều khiển: ON/OFF
  • Cấp bảo vệ mô tơ: IP67
  • Tiêu chuẩn kết nối: JIS10K / BS / DIN
  • Lắp đặt: Mặt bích hai đầu
  • Sản xuất: Shinyi – Taiwan
 Product #: 925872 4.5 stars, based on 19 reviews

Van cổng điều khiển điện Shinyi

3 Lượt xem

  • Giá bán: Liên hệ
    • Mã sản phẩm: S000586
    • Kích thước:

    • Giá chỉ mang tính chất tham khảo – Liên hệ trực tiếp HOTLINE : 0932055778 - 0905948602 - 0986859648

      • Kích cỡ: DN50–DN600
      • Vật liệu thân: Gang cầu phủ epoxy
      • Ty van: Inox 304
      • Gioăng: EPDM
      • Áp lực làm việc: PN10 – PN16
      • Nhiệt độ tối đa: 80°C
      • Nguồn điện: 220V AC
      • Dạng điều khiển: ON/OFF
      • Cấp bảo vệ mô tơ: IP67
      • Tiêu chuẩn kết nối: JIS10K / BS / DIN
      • Lắp đặt: Mặt bích hai đầu
      • Sản xuất: Shinyi – Taiwan

    •

    Van cổng điều khiển bằng điện được sử dụng cho các hệ thống phun nước tự động trong hệ thống PCCC, cấp thoát nước, xử lý nước thải… -Nhãn hiệu: Shinyi -Xuất xứ: Đài Loan nhà máy đặt tại Việt Nam -Kích thước: DN50 -Mã sản phẩm: RRSX -Tiêu chuẩn thiết kế: BS 5163-1, AWWA C509, ISO 7259

    Dòng van cổng gang cao cấp tích hợp mô tơ điện 220V, điều khiển đóng mở tự động chính xác, vận hành bền bỉ, phù hợp cho hệ thống cấp thoát nước, xử lý nước thải và PCCC.

    Giới thiệu Van cổng điều khiển điện Shinyi EMD

    Van cổng điều khiển điện Shinyi là thiết bị đóng mở dòng chảy trong đường ống bằng cơ cấu truyền động mô tơ điện thay cho tay quay thủ công. Van hoạt động theo nguyên lý “nâng – hạ” đĩa van (cửa van) theo phương thẳng đứng, cho phép ngắt dòng chảy hoàn toàn hoặc mở hoàn toàn mà không gây tổn thất áp lực đáng kể.

    Dòng sản phẩm này được Shinyi (Đài Loan) thiết kế chuyên biệt cho các hệ thống tự động hóa, với mô tơ điện xoay chiều AC 220V, vận hành ON/OFF hai vị trí, dễ kết nối tủ điều khiển trung tâm hoặc PLC.

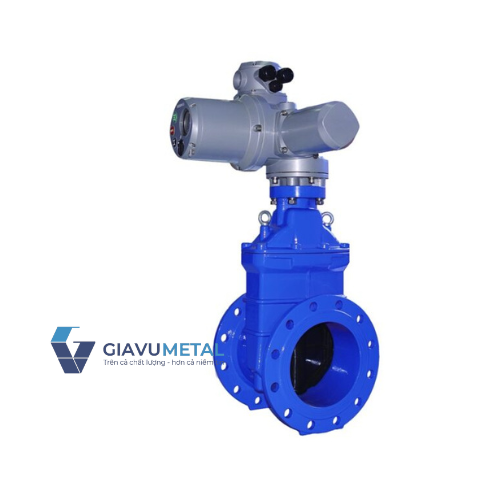

    4gia vu van cong dieu khien dien shinyi 3 768x768

    Đặc điểm nổi bật

    Van cổng điều khiển điện Shinyi có nhiều ưu điểm vượt trội so với van cơ thông thường:

    • Bộ mô tơ điện 220V ON/OFF bền bỉ, tiêu thụ điện năng thấp.

    • Có thể điều khiển tại chỗ hoặc từ xa, hỗ trợ tủ điện trung tâm.

    • Cấu tạo kín khít, chống rò rỉ, đạt tiêu chuẩn IP67 cho mô tơ.

    • Thân van bằng gang cầu phủ epoxy, chịu áp suất và ăn mòn cao.

    • Đĩa van bọc cao su EPDM chống rò rỉ tuyệt đối khi đóng kín.

    • Phù hợp lắp đặt cho các đường ống DN50–DN600.

    • Dễ dàng bảo trì, thay thế mô tơ hoặc hộp số khi cần.

    Cấu tạo và vật liệu

    Van cổng điều khiển điện Shinyi gồm hai phần chính: thân van cơ học và bộ điều khiển điện.

    Thân van cổng shinyi cơ:

    • Thân van: Gang cầu (Ductile Iron) phủ sơn epoxy toàn phần.

    • Ty van: Inox 304 chống ăn mòn.

    • Đĩa van: Gang bọc cao su EPDM.

    • Gioăng làm kín: Cao su EPDM chịu nhiệt và áp lực.

    • Bu lông, ốc siết: Thép không gỉ.

    Bộ điều khiển điện:

    • Điện áp: AC 220V, tần số 50/60Hz.

    • Chức năng: ON/OFF hai vị trí (đóng – mở hoàn toàn).

    • Cấp bảo vệ: IP67, chống bụi và nước.

    • Chất liệu vỏ mô tơ: Nhôm sơn tĩnh điện chống ăn mòn.

    • Nhiệt độ làm việc: 0–80°C.

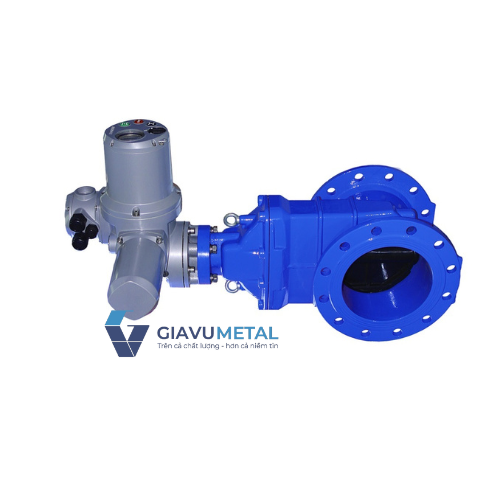

      5 gia vu van cong dieu khien dien shinyi 2

    Nguyên lý hoạt động của van cổng điều khiển điện

    Nguyên lý vận hành của van dựa trên cơ cấu truyền động trục vít – bánh răng kết hợp với mô tơ điện. Khi cấp điện, mô tơ quay theo chiều mở hoặc đóng, thông qua hộp giảm tốc sẽ biến chuyển động quay thành chuyển động tịnh tiến của trục ty van.

    Ty van nâng lên thì đĩa van tách khỏi ghế van → dòng chảy được mở hoàn toàn.
    Ty van hạ xuống thì đĩa van ép sát vào ghế van → dòng chảy bị chặn kín.

    Cảm biến hành trình (limit switch) được tích hợp sẵn trong mô tơ để xác định chính xác vị trí đóng/mở, ngăn quá hành trình, giúp van vận hành ổn định và bảo vệ mô tơ khỏi quá tải.

    Thông số kỹ thuật

    Thông số Giá trị
    Thương hiệu Shinyi – Taiwan
    Kiểu van Van cổng điều khiển điện ON/OFF
    Điện áp mô tơ AC 220V / 50Hz
    Cấp bảo vệ mô tơ IP67
    Kích cỡ danh nghĩa DN50 – DN600
    Vật liệu thân Gang cầu phủ epoxy
    Ty van Inox 304
    Đĩa van Gang bọc EPDM
    Gioăng làm kín Cao su EPDM
    Nhiệt độ làm việc 0 – 80°C
    Áp lực làm việc PN10 – PN16
    Kết nối Mặt bích JIS10K / PN16
    Chức năng điều khiển            Đóng / Mở (ON/OFF)
    Ứng dụng chính Nước sạch, nước thải, PCCC, công nghiệp

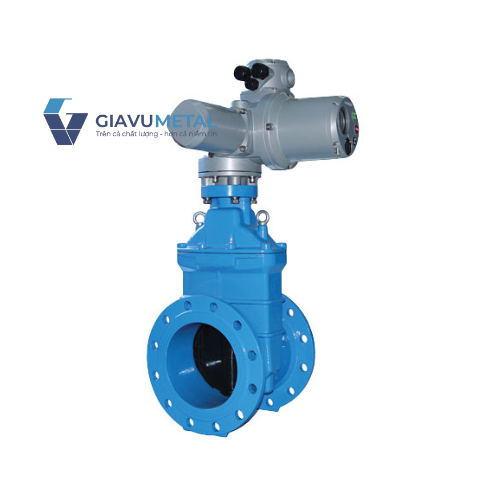

    6 gia vu van cong dieu khien dien 5

    Ưu điểm của van cổng điều khiển điện Shinyi

    Dòng van cổng điện Shinyi thể hiện rõ trình độ thiết kế và kiểm soát chất lượng của một nhà sản xuất có kinh nghiệm hơn 40 năm trong lĩnh vực cơ điện – thủy lực. Các ưu điểm có thể được phân tích theo ba nhóm kỹ thuật chính:

    Về điều khiển và vận hành

    • Sử dụng mô tơ điện 220V ON/OFF, tích hợp bộ giới hạn hành trình (limit switch) chính xác, giúp van đóng/mở ổn định, tránh quá tải.

    • Có thể kết nối dễ dàng với tủ điều khiển trung tâm, PLC hoặc hệ thống BMS, hỗ trợ tự động hóa công trình.

    • Khi mất điện, van vẫn có cơ cấu mở tay khẩn cấp, đảm bảo an toàn vận hành.

    Về cấu trúc và vật liệu

    • Thân gang cầu phủ epoxy đạt độ dày sơn trung bình 250 μm, chống ăn mòn vượt trội trong môi trường ẩm ướt, đặc biệt là trạm bơm và hố kỹ thuật.

    • Ty van inox 304 chịu lực và chống gỉ tốt, không bị kẹt dù sau thời gian dài hoạt động.

    • Đĩa van bọc cao su EPDM đạt chuẩn nước sạch, kín khít tuyệt đối, không rò rỉ sau hàng nghìn chu kỳ.

    Về bảo trì và tuổi thọ

    • Kết cấu modular cho phép tháo rời từng phần mô tơ – trục – thân van mà không cần xả toàn hệ thống.

    • Mô tơ và hộp số được bôi mỡ chịu nhiệt, giảm ma sát và tiếng ồn.

    • Tuổi thọ trung bình của mô tơ trên 30.000 chu kỳ đóng mở, đáp ứng tiêu chuẩn châu Âu CE.

     Van cổng tín hiệu điện Shinyi | Van cổng ty chìm Shinyi | Van cổng ty nổi Shinyi

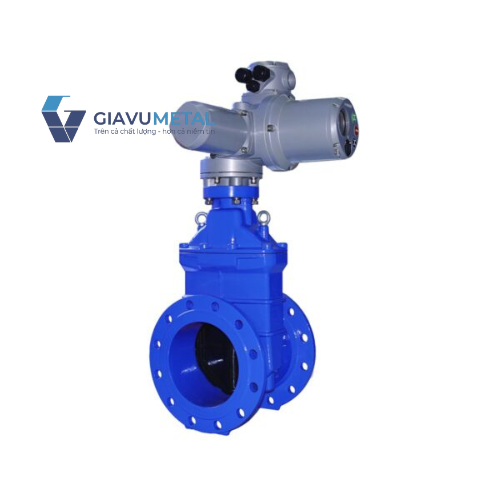

    2 van cong dieu khien dien shinyi 1 600x600

    Ứng dụng thực tế của van cổng điều khiển điện Shinyi

    Từ kinh nghiệm thực tế triển khai tại Việt Nam, Shinyi được sử dụng nhiều trong các hệ thống yêu cầu tự động hóa và điều khiển từ xa, nơi mà van cơ học truyền thống không đáp ứng được về tốc độ và độ chính xác.

    Các lĩnh vực tiêu biểu:

    • Hệ thống cấp thoát nước đô thị: Điều khiển lưu lượng, đóng/mở khu vực, ngăn dòng sự cố.

    • Hệ thống PCCC tự động: Kết hợp cảm biến áp lực và tủ trung tâm để tự đóng/mở khi có cảnh báo cháy.

    • Nhà máy công nghiệp, xử lý nước thải: Giúp tối ưu quy trình vận hành và giảm nhân công trực ca.

    • Công trình hạ tầng kỹ thuật – trạm bơm, hồ điều hòa, khu xử lý nước mặt: Đảm bảo khả năng đóng mở an toàn trong điều kiện ngập hoặc độ ẩm cao.

    • Dây chuyền chế biến thực phẩm và hóa chất nhẹ: Có thể sử dụng biến thể thân inox nếu yêu cầu môi trường sạch, an toàn thực phẩm.

    Lưu ý khi lắp đặt và bảo trì

    Đây là phần nhiều người bỏ qua nhưng cực kỳ quan trọng đối với tuổi thọ của van. Kinh nghiệm từ các kỹ sư bảo trì hệ thống Shinyi tại Việt Nam chỉ ra những điểm sau:

    Khi lắp đặt:

    • Đặt van theo đúng chiều dòng chảy được khắc mũi tên trên thân.

    • Tránh đặt mô tơ điện ở vị trí dễ ngập nước hoặc dưới hố ga không có nắp kín.

    • Siết bu-lông mặt bích đều tay theo đường chéo, không siết lệch để tránh cong thân.

    • Khi lắp vào đường ống mới, nên xả sạch cặn kim loại và cát để tránh làm xước ghế van và hỏng gioăng EPDM.

    Khi vận hành:

    • Khởi động mô tơ vài chu kỳ đầu tiên ở chế độ test để đảm bảo hành trình đóng/mở ổn định.

    • Không vận hành liên tục quá nhanh (nhiều chu kỳ liên tiếp) để tránh quá nhiệt cuộn dây.

    • Với hệ thống điều khiển trung tâm, nên cài đặt delay 3–5 giây giữa các van để tránh sụt áp khi khởi động đồng loạt.

    Khi bảo trì:

    • Kiểm tra tình trạng sơn epoxy định kỳ 6 tháng/lần, đặc biệt ở môi trường ngoài trời.

    • Bôi mỡ chịu nhiệt cho trục vít và kiểm tra gioăng cao su sau 12 tháng.

    • Nếu van có dấu hiệu đóng không kín, cần kiểm tra limit switch và hộp số thay vì tăng lực mô tơ – thao tác sai dễ cháy motor.

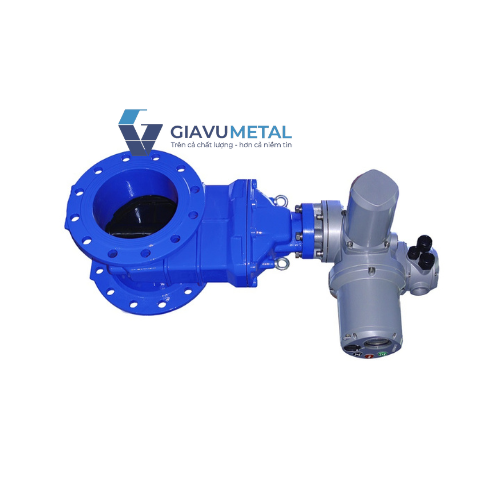

      3 gia vu van cong dieu khien dien shinyi 4
