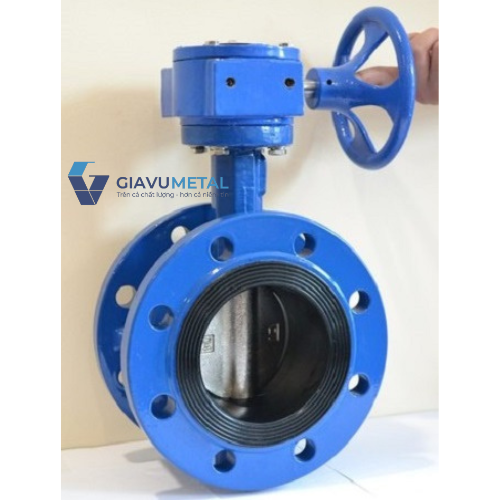

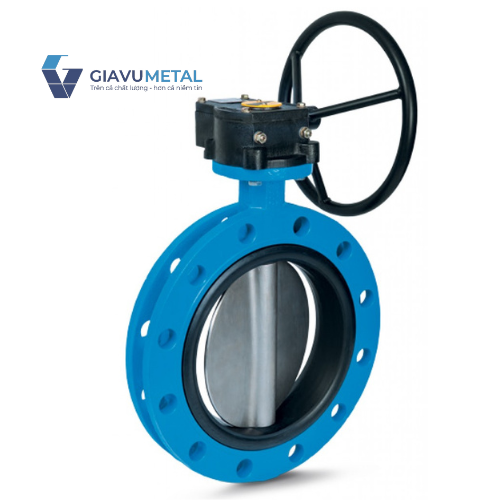

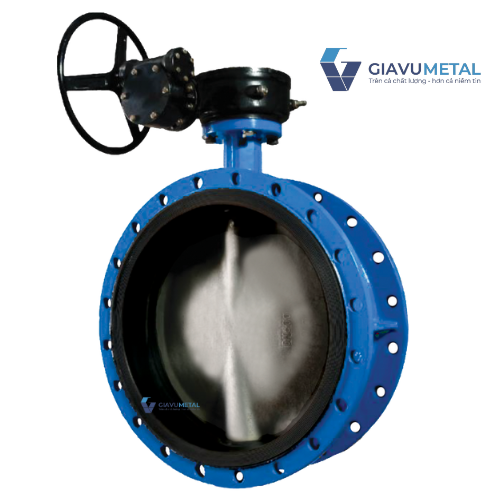

VAN BƯỚM MẶT BÍCH TAY QUAY

Van bướm tay quay mặt bích nổi bật như một giải pháp tin cậy, được ứng dụng rộng rãi nhờ khả năng vận hành dễ dàng và độ bền vượt trội. Bài viết này sẽ cung cấp những kiến thức chuyên sâu, giúp Kỹ sư & Nhà thiết kế, Nhà mua hàng và Quản lý chuỗi cung ứng hiểu rõ về cấu tạo, ứng dụng và các thông số kỹ thuật của sản phẩm, từ đó đưa ra quyết định đầu tư chính xác.

1.Van bướm tay quay mặt bích

Van bướm tay quay mặt bích là dòng van công nghiệp được thiết kế để điều tiết và đóng/mở dòng chảy lưu chất. Với bộ điều khiển tay quay, người dùng có thể dễ dàng vận hành van một cách nhẹ nhàng và chính xác hơn so với các dòng van bướm tay gạt thông thường. Kiểu kết nối mặt bích giúp van được lắp đặt chắc chắn vào hệ thống đường ống, đảm bảo không có rò rỉ ngay cả trong môi trường áp lực cao. Van được làm từ nhiều loại vật liệu khác nhau như inox, thép, gang, cho phép chúng hoạt động hiệu quả trong nhiều môi trường và nhiệt độ khác nhau.

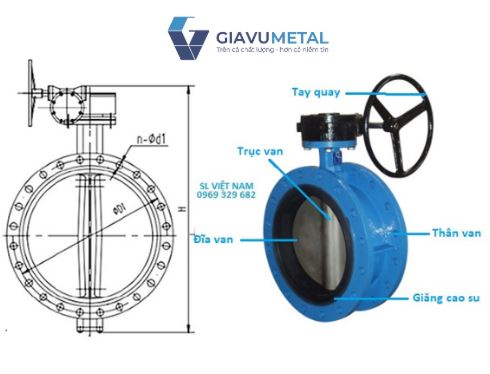

2. Cấu tạo van bướm tay quay mặt bích

Để hiểu rõ hơn về cách thức hoạt động của van, cần tìm hiểu về các bộ phận cấu thành nên nó. Van bướm tay quay mặt bích có cấu tạo gồm 5 bộ phận chính, mỗi bộ phận đều đóng vai trò quan trọng.

1. Thân van: Được chế tạo từ vật liệu gang, thép hoặc inox, có chức năng bao bọc và bảo vệ các bộ phận bên trong.
2. Cánh van: Là bộ phận trực tiếp ngăn chặn hoặc cho phép dòng chảy đi qua. Cánh van có hình dạng cánh bướm, được làm bằng vật liệu chống gỉ để tăng độ bền.
3. Trục van: Kết nối cánh van với bộ điều khiển. Khi tay quay tác động, trục van sẽ truyền lực và xoay cánh van.
4. Gioăng làm kín: Thường được làm bằng Teflon hoặc PTFE, có chức năng làm kín giữa cánh van và thân van khi van đóng, ngăn ngừa rò rỉ.
5. Bộ điều khiển: Tay quay là bộ phận điều khiển chính, giúp người dùng mở hoặc đóng van một cách nhẹ nhàng.

Nguyên lý hoạt động: VAN BƯỚM KẾT NỐI MẶT BÍCH

Van bướm kết nối mặt bích cũng hoạt động giống như các loại van bướm khác, chỉ khác nhau cơ bản về cấu tạo bên ngoài. Van hoạt động theo nguyên tắc : tay quay – trục van- cánh van. Nghĩa là: khi vận hành tay quay hoặc tay gạt qua trái qua phải, sẽ tác động đến trục van mà trục van lại gắn liền với cánh van, vì vậy khiến cánh van di chuyển đóng – mở đường ống.

Khi cánh van ở vị trí 0 độ (vuông góc với chiều dòng chảy) đó là lúc van ở vị trí đóng hoàn toàn. Còn khi cánh van bướm ở vị trí song song với chiều dòng chảy (90 độ) là lúc van ở trạng thái mở hoàn toàn. Chúng ta có thể điều khiển cánh van di chuyển trong góc từ 0 – 90 độ để điều tiết lưu lượng dòng chảy đi qua van.

3. Ứng dụng van bướm tay quay mặt bích

Với vật liệu chế tạo đa dạng giúp cho dòng van bướm tay quay mặt bích này được sử dụng cho nhiều môi trường, nhiệt độ khác nhau. Dưới đây là một vài hệ thống, nhà máy sản xuất sử dụng van bướm tay quay mà chúng ta thường thấy.

• Hệ thống cấp và xử lý nước thải: Từ các nhà máy xử lý nước sạch đến hệ thống thoát nước đô thị.
• Ngành sản xuất thực phẩm và đồ uống: Nhà máy bia, rượu, nước giải khát.
• Các nhà máy thủy điện, trạm bơm nước: Điều tiết dòng chảy của nước một cách hiệu quả.
• Ngành xăng dầu và hóa chất: Vận chuyển các loại chất lỏng, hóa chất có tính ăn mòn.
• Ngành công nghệ đóng tàu: Ứng dụng trong các hệ thống dẫn nước biển.

4. Thông số kỹ thuật

Trong các hệ thống đường ống công nghiệp, việc kiểm soát và điều tiết lưu lượng dòng chảy là một nhiệm vụ thiết yếu. Lựa chọn một loại van phù hợp không chỉ đảm bảo hiệu suất hoạt động mà còn quyết định sự an toàn và ổn định của toàn bộ quy trình. Dưới đây là thông số chi tiết về dòng van bướm tay quay mặt bích mà chúng tôi cung cấp tới người tiêu dùng:

Kích thước : DN50 – DN500

Vật liệu : Inox, thép, gang

Kiểu kết nối : Nối bích

Tiêu chuẩn mặt bích : JIS, BS, ANSI, DIN

Nhiệt độ : 0 độ C ~ 200 độ C

Áp lực : PN10,PN16

Môi trường làm việc : Nước, khí, xăng, dầu, hóa chất

Xuất xứ : Đài Loan, Trung Quốc, Hàn Quốc, Malaysia

Bảo hành : 12 tháng

5. Sẵn các loại van bướm tay quay mặt bích

Chúng tôi tự hào là đơn vị hàng đầu trong lĩnh vực xuất nhập khẩu các dòng van bướm tại thị trường Việt Nam. Cam kết các sản phẩm đều được nhập khẩu trực tiếp từ nhà máy sản xuất, không qua trung gian, đảm bảo mức giá cạnh tranh nhất trên thị trường. Tất cả sản phẩm đều được kiểm tra nghiêm ngặt trước khi giao tới khách hàng, cam kết 100% chính hãng, đầy đủ giấy tờ chứng nhận CO/CQ, hóa đơn VAT. Ngoài ra, chính sách bảo hành lên tới 12 tháng giúp người dùng an tâm tuyệt đối khi sử dụng.

Liên hệ ngay cho bên công ty chúng tôi để được tư vấn báo giá từng kích thước, vật liệu chế tạo về dòng van bướm tay quay mặt bích theo yêu cầu.
