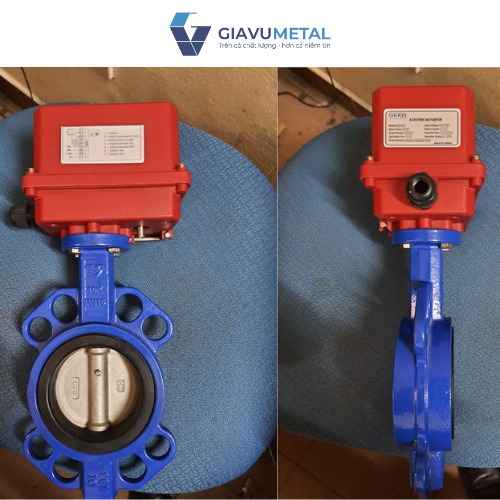

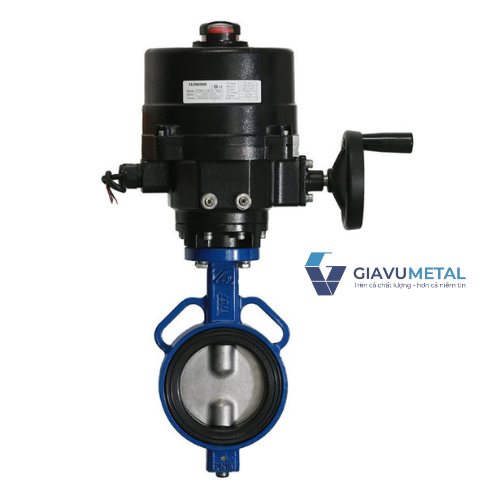

VAN BƯỚM ĐIỀU KHIỂN ĐIỆN

I. Van bướm điều khiển điện là gì ?

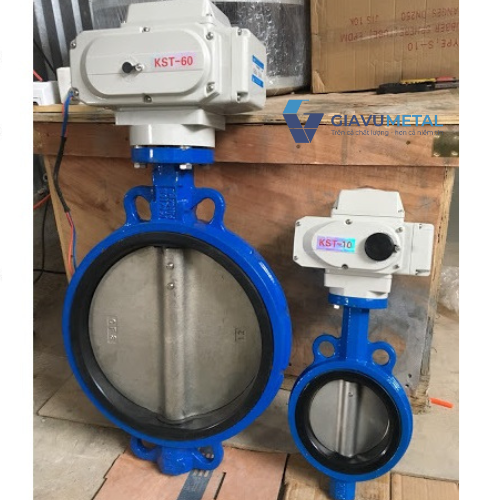

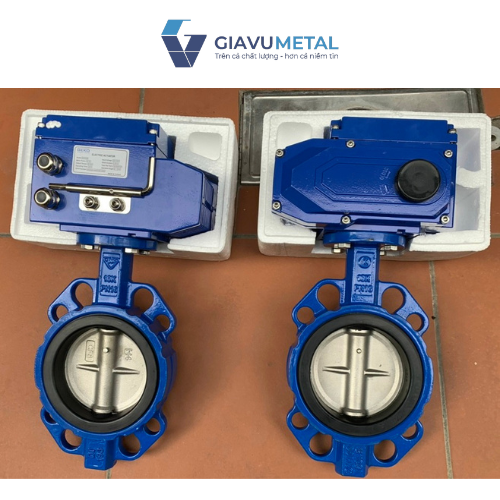

   Van bướm điều khiển điện có tên tiếng anh Electric control butterfly valve là loại van sử dụng bộ điều khiển điện giúp van điều tiết đóng/mở tự động phần cánh bướm khiến các lưu lượng dòng chảy dễ dàng lưu thông qua các hệ thống đường ống, thiết bị. Van sử dụng mô tơ có dòng điện 24v – 110v – 220v – 380v được điều khiển hoàn toàn tự động nhờ bộ điện, phần thân van có gồm có một đĩa van hay cánh bướm có nhiệm vụ như cánh cửa đóng mở và thường được làm bằng các vật liệu bền bỉ như inox, thép, gang, nhựa,... Van bướm điều khiển điện có nhiều loại với nhiều kích cỡ lớn nhỏ khác nhau và thường được lắp đặt với các hệ thống theo kiểu lắp wafer, lug, lắp mặt bích,... Van bướm điều khiển điện thường có kiểu hoạt động đóng mở chính, hoạt động đóng mở tuyến tính hoặc đóng mở on/off.

   Van bướm điều khiển điện là sự kết hợp giữa mô tơ điện và van bướm, van bao gồm nhiểu kích cỡ từ DN50 đến DN1000 và được cấu tạo bởi nhiều loại chất liệu bền bỉ chính vì thể mà van được ứng dụng trong nhiều lĩnh vực công nghiệp, nông nghiệp, dân sinh... các hệ thống nhà máy như : xử lý nước sạch, thải, dung dịch hóa chất ăn mòn, hệ thống khí, hơi ...

   Tất cả các loại van điều khiển điện của chúng tôi được nhập khẩu trực tiếp từ nước lớn như Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Châu Âu,... với đầy đủ giấy tờ CO, CQ . Các sản phẩm chính của công ty chúng tôi là: Van điều khiển điện, van điều khiển khí nén, phụ kiện van , máy bơm... và một số loại van khác .

II. Thông số kĩ thuật van bướm điều khiển điện

2.1.Thông số kĩ thuật van bướm

• Kích thước van: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500(50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 350A, 400A, 450A, 500A), DN600-DN4000 (theo yêu cầu khách hàng)
• Chất liệu van: Gang, thép, inox 201, 304, 316, nhựa PVC, UPVC
• Nhiệt độ làm việc : -10 độ C đến 200 độ C
• Áp suất làm việc: PN10, PN16, PN25
• Môi trường làm việc : nước sạch, thải, khí hơi, dung dịch, hóa chất ăn mòn...
• Kiểu lắp: Mặt bích, wafer, lug
• Tiêu chuẩn lắp mặt bích: JIS, BS, ANSI, DIN, PN16, JIS10K
• Hãng sản xuất:  Wonil, Haitima, Kosaplus
• Xuất xứ: Đài Loan, Hàn Quốc
• Bảo hành: 12 tháng

2.2.Thông số kĩ thuật bộ điều khiển điện

• Chất liệu vỏ : kim loại, hợp kim nhôm, nhựa
• Kiểu điều khiển : on/off, tuyến tính
• Điện áp : 24V /110V / 220V / 380V
• Công suất : 20W, 40W, 90W, 120W, 140W
• Nhiệt độ  môtơ : - 20 ~ 60 độ C
• Thời gian đóng mở : 8s - 20s, 40s -100s
• Tiêu chuẩn : IP67
• Xuất xứ : Đài Loan, Hàn Quốc
• Bảo hành : 12 tháng

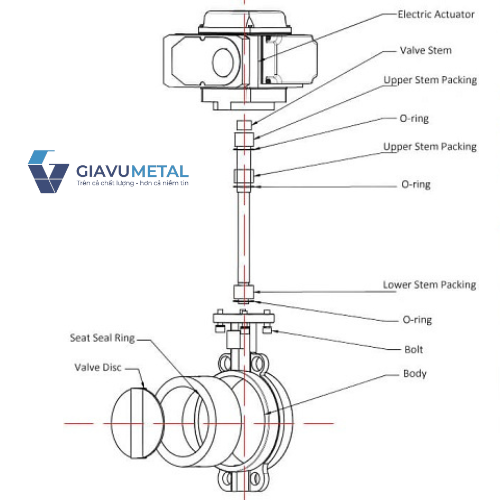

III.Cấu tạo của van bướm điều khiển điện

Van bướm điều khiển điện gồm 2 phần :

•  Phần van bướm
•  Bộ điều khiển điện

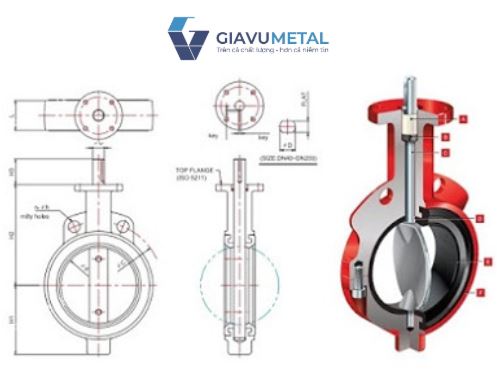

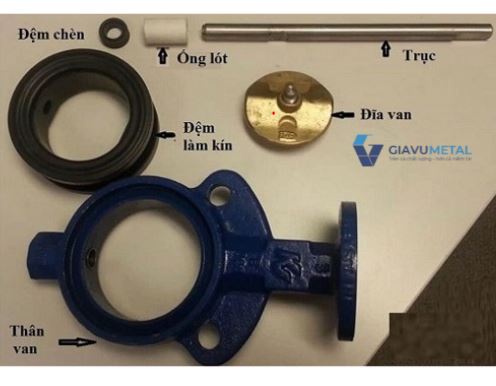

3.1.Phần thân van bướm

   Phần thân van bướm bao gồm thân van, cánh bướm và đệm làm kín được dùng để ngăn hoặc cho dòng lưu chất đi qua, thân van được làm từ các vật liệu bên bỉ , chống ăn mòn, oxi hóa như : Gang, gang dẻo, thép, inox 201, 304, 316, nhựa PVC, UPVC,... Các bộ phận chính của van bướm cụ thể như sau:

   Thân van ngoài(vỏ van): thân van ngoài van bướm được cấu tạo bằng các chất liệu như gang, inox, thép, nhựa,... với nhiều kiểu dáng khác như wafer, lug, lắp bích, 2 tai, 4 tai,... và thường được dùng để lắp đặt cho nhiều hệ thống đường ống, thiết bị.

   Cánh bướm(đĩa van): là bộ phận giống như cánh cửa, dạng tròn dẹp và có phần rỗng phía nằm chính giữa đĩa van để kết nối với trục van. Cánh bướm thường làm chủ yếu bằng chất liệu inox một số loại làm bằng gang và làm theo các chất liệu thân ngoài van như nhựa, thép, vi sinh,... Phần cánh bướm có nhiệm vụ dùng để đóng mở giúp các lưu chất đi qua hoặc ngăn chúng lại không cho đi qua các hệ thống, thiết bị.

   Trục van: là bộ phận dùng để kết nối phần đầu điều khiển với phần cánh bướm, là bộ phận truyền động trung gian giúp dễ dàng đóng mở van. Trục van còn gọi là ty thường được làm bằng chất liệu inox, thép, gang,...

   Gioăng làm kín: là bộ phận được làm bằng chất liệu teflon, cao su, chì... có nhiệm vụ giúp các lưu chất không bị rò rỉ ra bên ngoài hệ thống đường ống. Gioăng làm kín phải là các loại gioăng chịu được nhiệt hay áp suất tương ứng với các loại van.

   Các bộ phận phụ kiện khác như bulong, ốc vít, các bộ phận lắp nối với nhau,...

 Phần thân van bướm

   Phần thân van bướm sử dụng được trong nhiều môi trường khác nhau và có thể kết nối với nhiều đầu điều khiển tạo thành nhiều loại van khác nhau như :

• Van bi điều khiển điện
• Van bướm điều khiển điện tay quay
• Van bướm điều khiển khí nén

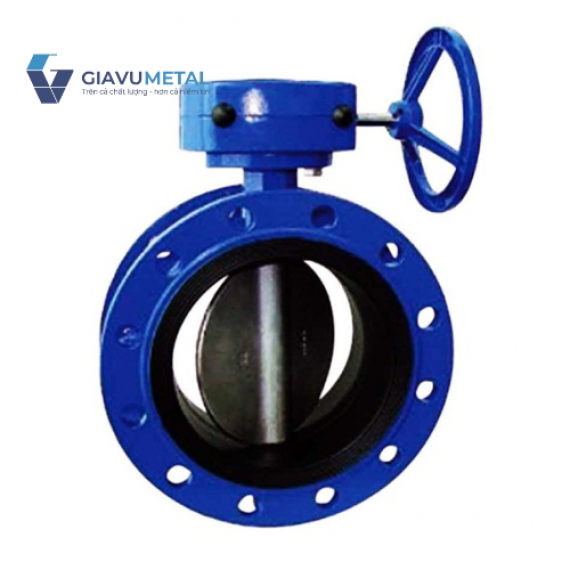

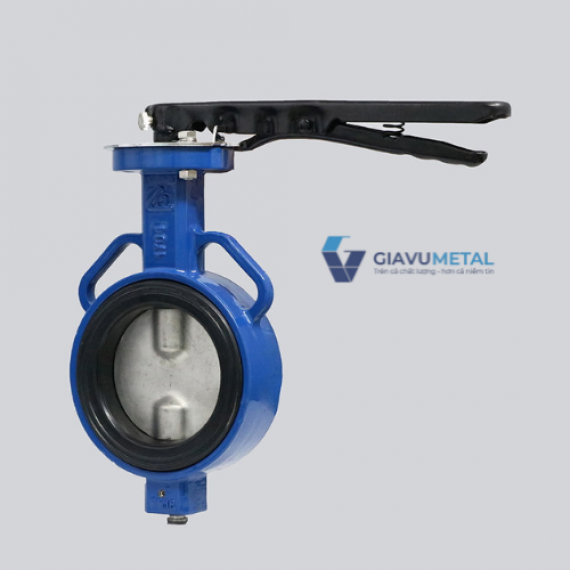

• Van bướm tay quay

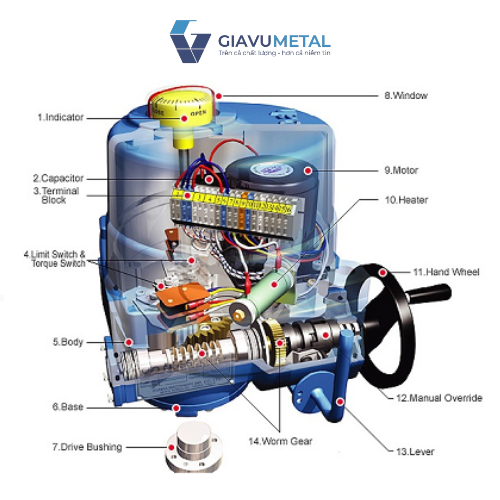

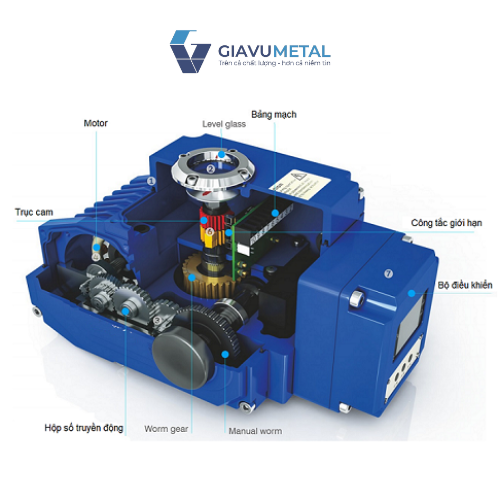

3.2.Bộ điều khiển điện

   Bộ điều khiển điện(mô tơ) là bộ phận sử dụng các vi mạch để để khiến mô tơ hoạt động. Các dòng điện áp thường sử dụng 24V /110V / 220V / 380V. Bộ phận điều khiển điện thường gồm các bộ phận như vỏ ngoài được làm bằng nhựa hoặc hợp kim nhôm chống nhiễn điện, trục, bánh răng, mô tơ điện, các dây dẫn và bộ phận bên trong van. Bộ điều khiển điện có khả năng chống nhiễm điện, chống bám bụi, thấm nước và thường đạt chuẩn IP67, IP68.

   Các bộ điều khiển điện có nhiều loại với nhiều thiết kế hình dáng khác nhau phù hợp với nhiều hệ thống điều khiển điện. Bộ điều khiển điện được nhập khẩu từ nhiều nước lớn với nhiều hãng như: Geko - Đài Loan, Haitima, Kosaplus - Hàn Quốc, Alohan, Kitz - Nhật Bản, Tomoe,... và nhiều khu vực lớn khác trên Trung Quốc, Malaysia, Châu Âu, Châu Á,...

   Bộ điều khiển điện(mô tơ điện) có vỏ được làm từ hợp kim nhôm cao cấp chống ẩm (chuẩn IP67) và là thiết bị để kết nối với phần van bướm, van bi, van cầu, van dao và nhiều loại van khác nhau. Tùy vào hệ thống sử dụng mà ta có thể chọn loại mô tơ phù hợp với van. Thông thường sẽ có 2 loại : van bướm điều khiển điện on/off, van bướm điều khiển điện tuyến tính.

Bộ điều khiển điện

IV.Nguyên lý hoạt động của van bướm điều khiển điện

 Nguyên lý làm việc của van bướm điều khiển điện là bộ điều khiển điện có nhiệm vụ biến đổi điện năng thành cơ năng khiến mô tơ quay 1 góc 90 độ đồng thời làm trục van gắn với cánh bướm quay theo 1 góc 90 độ (trục van được kết nối với mô tơ) tạo ra quá trình đóng mở van. Van bướm điều khiển điện đóng mở hoạt động dựa theo 2 quá trình sau:

Quá trình van bướm điều khiển điện mở:

   Khi được cấp nguồn điện vào bộ điện, điện áp sẽ thông qua các dây dẫn đi vào bảng mạch, bảng mạch sẽ truyền tín hiệu đến mô tơ khiến mô tơ hoạt động làm các bánh răng xoay, dựa vào các mức cài đặt sẵn hoặc quay theo quy trình ban đầu mà bánh răng sẽ tác động lên trục van khiến trục van xoay theo và làm cánh bướm mở dần ra( có thể mở hoàn toàn hoặc mở theo từng góc độ khác nhau).

Quá trình van bướm điều khiển điện đóng:

   Khi van bướm điều khiển điện thực hiện hết một hành trình, hoặc ngắt hoạt động của bộ điều khiển thì các bánh răng, trục sẽ quay về vị trí ban đầu khiến cánh bướm cũng dần dần đóng lại. Quá trình van đóng khá đơn giản, chỉ cần chạy hết hành trình động cơ sẽ tự ngưng hoạt động và sẽ đóng theo cách vận hành của người vận hành. Trong trường hợp điện gặp vấn đề các bạn vẫn có thể sử dụng loại van bướm điện tay quay, có phần tay quay giúp van dễ dàng đóng mở.

   Van bướm điều khiển điện còn được lắp thêm bộ phận tay quay, khi gặp sự cố về điện ta hoàn toàn có thể điều khiển đóng mở van bằng tay quay.
