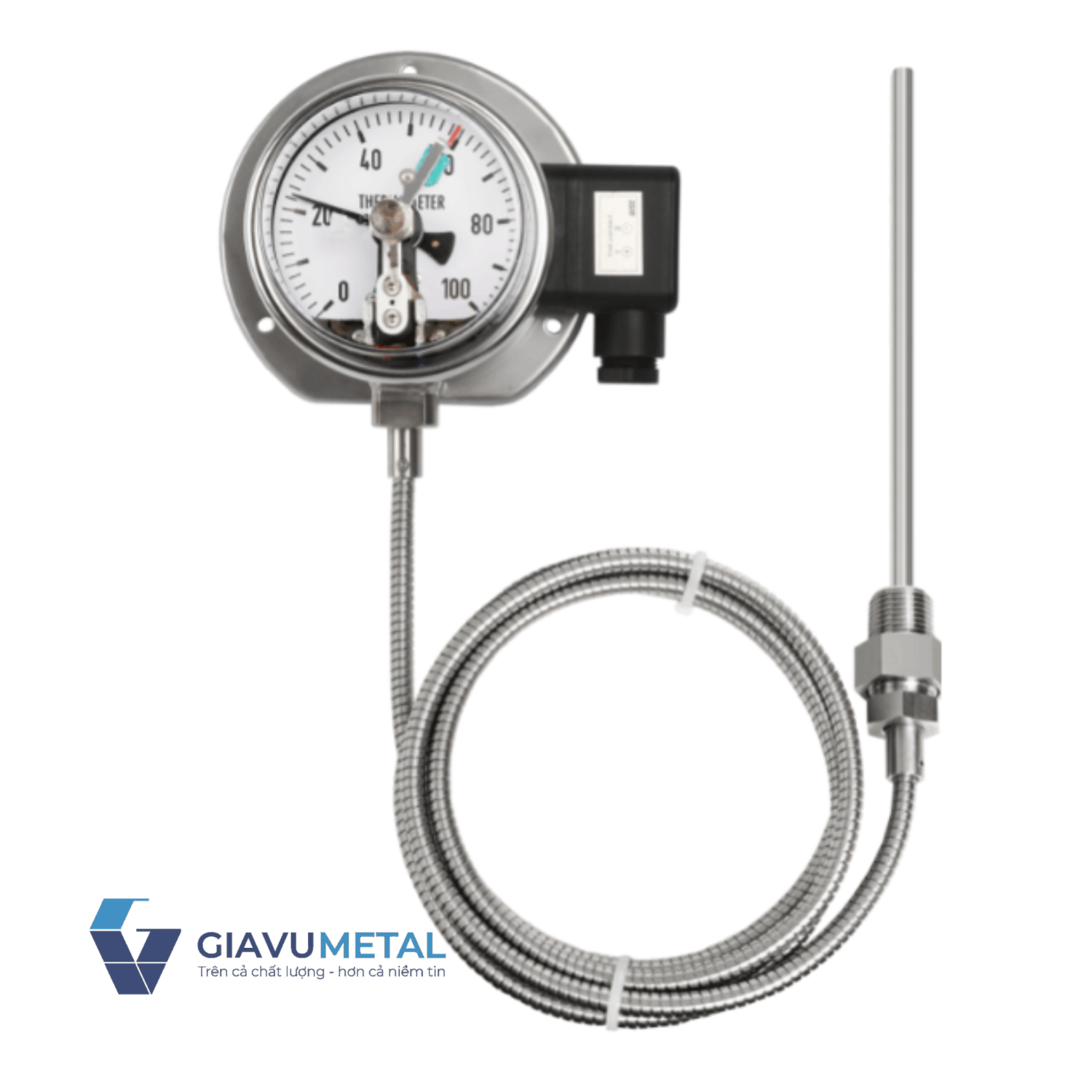

Đồng hồ nhiệt độ T501 T502 T503 T504 T505 T506

Đồng hồ nhiệt độ (tiếp điểm điện Inductive) T501 T502 T503 T504 T505 T506

Đồng hồ nhiệt độ Wise  Series T501 – T502 – T503 – T504 – T505 là đồng hồ giúp giám sát và gửi thông tin cảnh báo tới người sử dụng, giúp họ có thể dễ dàng kiểm soát về nhiệt độ lưu chất của hệ thống. Đồng hồ đo nhiệt độ Wise T501, T502, T503, T504, T505 là loại đồng hồ được cài đặt điện được kích hoạt bởi con trỏ, cung cấp chức năng mạch điện có thể được dùng để đóng hoặc mở kiểm soát nhiệt độ hoặc các ứng dụng với rơ le phụ.

• T501 (H)
• T502 (H / L)
• T503 (L)
• T504 (H / HH)
• T505 (L / LL)

Thông số kỹ thuật, phân loại đồng hồ nhiệt độ

 Vật liệu và tiêu chuẩn kết nối

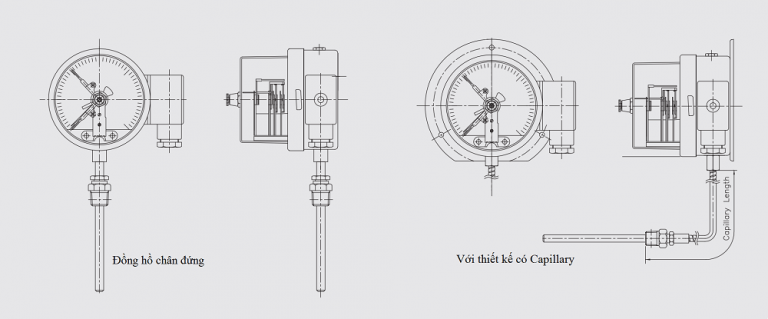

Mẫu đồng hồ thiết kế

Được thiết kế với vành giúp cố định mặt đồng hồ cùng 2 kiểu chân đứng và dây nối Capillay.

Đặc điểm đồng hồ đo nhiệt độ Wise

-Đồng hồ đo nhiệt độ bao gồm: một con trỏ điều chỉnh, cánh tay đỡ kết nối với con trỏ đặt cuối và một cảm biến tiệm cận, cánh điều khiển di chuyển bởi con trỏ giá trị thực.
-Đồng hồ nhiệt gồm công tắc giới hạn điện cơ trong dụng cụ đo loại con trỏ được trang bị khoảng cách điện.
-Tín hiệu đầu ra bị chi phối bởi sự hiện diện của bộ điều khiển di chuyển bởi giá trị con trỏ thực trong từ trường cảu cảm biến.
-Rơ le với các thông số:

•       + Điện áp hoạt động: 10-30 V max
•       + Khả năng phá vỡ: 100mA
•       + Độ chính xác: 0.5%
•       + Nhiệt độ môi trường: -25 đến 70 độ C
•       + Nhiệt độ điều chỉnh tối đa: 280 độ C

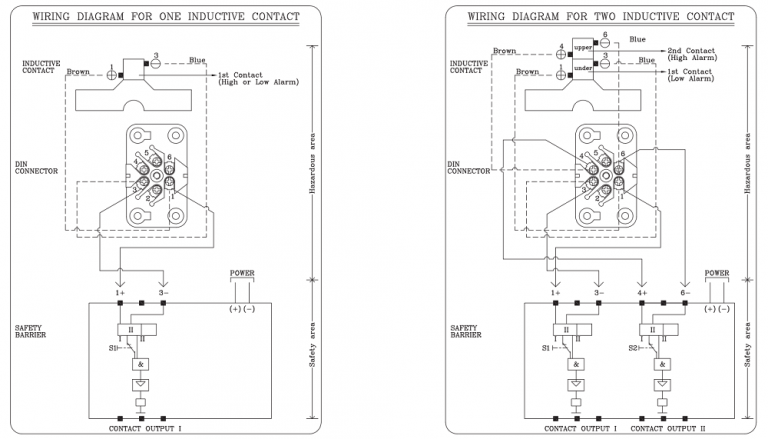

5. Sơ đồ nối dây của bộ phận Contacts

 Cách thức hoạt động

Chuỗi đồng hồ đo nhiệt độ Wise Series T501 – T502 – T503 – T504 – T505 có bộ phận Contacts kết nối với hệ thống giám sát và điều khiển của người sử dụng. Tuỳ theo đồng hồ mà bạn đang dùng thì chúng được thiết lập theo từng giới hạn khác nhau. Khi lưu chất tiếp xúc với chân đồng hồ, theo một cấu trúc cơ học nhất định, nhiệt độ sẽ truyền đến kim đồng hồ. Khi nhiệt độ tăng quá cao hoặc giảm xuống quá thấp so với mức giới hạn cho phép, khi đó, đồng hồ sẽ gửi tín hiệu cảnh báo người sử dụng đồng hồ đang ở trạng thái nào.

🔹 Ưu điểm nổi bật

• Tích hợp tiếp điểm điện cảm ứng giúp kích hoạt cảnh báo, relay hoặc hệ thống điều khiển tự động.
• Độ chính xác cao, phản hồi nhanh nhờ cơ cấu đo cơ học ổn định.
• An toàn trong môi trường công nghiệp (có thể sử dụng trong khu vực yêu cầu cách ly tín hiệu).
• Thiết kế bền chắc, chịu rung động và nhiệt độ cao.
• Đa dạng thang đo và kiểu lắp đặt (hướng trục, chân đứng, ren kết nối…).

🔹 Ứng dụng

• Hệ thống lò hơi – nồi hơi công nghiệp
• Dây chuyền sản xuất có yêu cầu cảnh báo quá nhiệt
• Hệ thống dầu truyền nhiệt, hóa chất
• Nhà máy thực phẩm, dược phẩm, năng lượng
• Tích hợp vào hệ thống PLC, tủ điều khiển tự động
