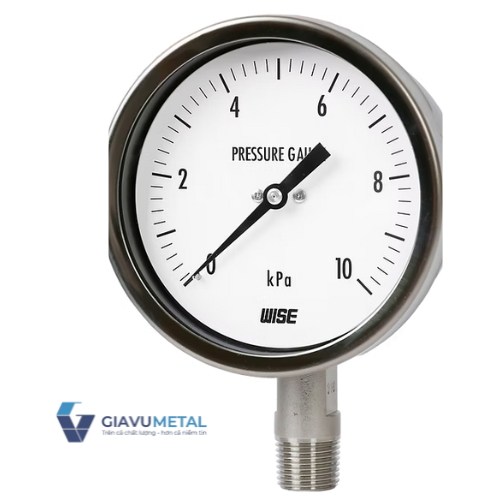

Đồng hồ áp suất thấp wise P421 (inox toàn bộ)

27 Lượt xem

Giá bán: Liên hệ

Mã sản phẩm: S000749
Kích thước:
Đồng hồ áp suất thấp WISE P421 là dòng áp kế sử dụng hệ thống màng Capsule (hộp xếp) thay vì ống Bourdon. Thiết kế này cho phép đồng hồ có độ nhạy cực cao, chuyên dùng để đo các dải áp suất rất nhỏ mà các loại đồng hồ thông thường không thể hiển thị chính xác.
Sản phẩm thường được ứng dụng để giám sát:
- Hệ thống quạt hút, quạt thông gió công nghiệp.
- Áp suất buồng đốt, lò hơi, lò nung.
- Kiểm tra rò rỉ khí hoặc áp suất trong các phòng sạch, phòng y tế.
- Hệ thống xử lý khí thải môi trường

Thông tin sản phẩm
Thông số kỹ thuật

GIỚI THIỆU VỀ ĐỒNG HỒ ÁP SUẤT THẤP WISE P421

Đồng hồ áp suất Wise rất đa dạng về mẫu mã, chủng loại , dải đo để đáp ứng những yêu cầu cao về kỹ thuật. Sản phẩm đồng hồ áp suất thấp wise Hàn Quốc là một trong các sản phẩm hướng đến mục tiêu đo .

Đồng hồ áp suất thấp Wise hay còn gọi là đồng hồ áp suất chân không, các model phổ biến như P421, P428, P429, P440....

Đồng hồ áp suất thấp Wise P421 là dòng áp kế đo áp suất thấp, chân không hoặc hợp chất, có một bộ phận đo bằng inox bao gồm hai màng chắn và được hàn lại với nhau được sử dụng cho bơm hút chân không, quạt hút chân không.

Đồng hồ áp suất thấp wise P421 (inox toàn bộ)

Đồng hồ áp suất wise P421 được thiết kế dùng đo áp suất thấp. Đồng hồ áp suất wise P421 sử dụng thích hợp nhất với các lưu chất khí, ga, hoặc chất lỏng với độ nhầy thấp. Với vật liệu làm bằng inox toàn bộ và lõi là 2 màng kẹp lại với nhau, đồng hồ áp suất wise P421 có thể dùng để đo áp suất một cách chính xác các lưu chất ăn mòn cao, khí, ga, hay chất lỏng mà vật liệu inox 316SS có thể chống chịu được. Ứng dụng của đồng hồ áp suất wise P421 được sử dụng rộng rãi trong ngành công nghiệp thủy khí, khí nén, và đóng tàu.

Đồng hồ áp suất WISE là thương hiệu Hàn Quốc nổi tiếng trong và ngoài nước. Đồng hồ áp suất wise chất lượng cao, độ bền tốt, giá cạnh trang với đa dạng chùng loại: đồng hồ đo áp suất, đồng hồ đo áp suất chênh áp, đồng hồ áp suất màng, đồng hồ áp suất khí, đồng hồ áp suất nước, đồng hồ áp suất khí nén, đồng hồ áp suất dầu, đồng hồ áp suất có cảm biến.
Series P421 thuộc dòng sản phẩm đồng hồ áp suất Wise, được phân phối chính hãng duy nhất tại Wise Việt nam. Sản phẩm đồng hồ áp suất P421 được thiết kế để đo áp suất thấp, chân không hoặc áp suất hỗn hợp. Các mô hình này có bộ phận đo bằng thép không gỉ bao gồm hai màng chắn được tạo thành và các màng chắn được hàn lại với nhau.

Các thông số kỹ thuật P421

Đường kính mặt – Đường kính danh nghĩa	- 100 và 150 mm
Đơn vị đo	- kPa, mbar
Dải đo	-50 ~ 0 đến -1 ~ 0 kPa -15 ~ 15 đến -0,5 ~ 0,5 kPa -0,2 ~ 0 đến -0,6 ~ 0 kPa 0 ~ 1 đến 0 ~ 35 kPa
Nhiệt độ làm việc	- Ambient : -20 ~ 65^oC - Fluid : Max. 100^oC
Áp lực làm việc	- Steady : 75 % of full scale - Over range protection : 130 % of full scale
Hiệu ứng nhiệt độ	- Độ chính xác ở nhiệt độ trên và dưới nhiệt độ chuẩn ( 20^oC ) sẽ được ảnh hưởng trong khoảng ± 0,6% trên 10^oC toàn thang đo.
Cấp chính xác	± 1,0% toàn thang đo ± 1,5% toàn thang đo

Vật liệu và tiêu chuẩn kết nối P421

Vật liệu kết nối áp suất	- Thép không gỉ – Inox 316
Các bộ phận khác	Thép không gỉ – Inox 316 Buồng áp suất có thể lên đến 35 kPa
Vỏ	- Thép không gỉ – Inox 304
Lớp vỏ bọc ngoài	- Inox 304
Kính quan sát	- Safety glass
Bộ phận truyền động	- Đồng
Số trên mặt đồng hồ	- Nhôm trắng sơn đen
Kim đồng hồ	- Hợp kim nhôm sơn đen
Tiêu chuẩn kết nối	- 1/4″, 3/8″, 1/2 “PT, NPT và PF
Tuỳ chọn	Internal zero adjustment, only available with diameter 100 mm Laminate safety glass

4.Đồng hồ áp suất P421 có cấu tạo như thế nào?

5. Nguyên lý hoạt động

Sau khi kết nối đồng hồ đo áp suất Wise P421 vào vị trí cần đo, chất lỏng hoặc chất khí sẽ đi vào ống bourdon của đồng hồ. Lưu chất sẽ đi vào phía trong ống bourdon, làm cho ống bourdon giãn ra. Thông qua bộ phận khớp nối, truyền chuyển động làm bánh răng quay. Khi đó, kim chuyển động sẽ chỉ thị lên trên mặt đồng hồ kết quả tương ứng cho áp suất được đưa vào từ ống bourdon và chúng ta sẽ đọc được áp suất hiện đang có là bao nhiêu.
