FLANGE ADAPTOR – Giải pháp nối ống bằng mặt bích an toàn và hiệu quả

1. Flange Adaptor là gì?

Flange Adaptor (hay Flange Adapter) là một phụ kiện nối ống dùng để chuyển đổi từ dạng nối ống thông thường sang dạng mặt bích, giúp liên kết đường ống với các thiết bị như:

• Van (gate valve, butterfly valve…)

• Máy bơm

• Lắp ghép giữa hai đoạn ống khác vật liệu

• Kết nối ống HDPE với phụ kiện có mặt bích

Trong nhiều tài liệu kỹ thuật, flange adaptor còn được gọi là:

• Khớp nối mặt bích

• Đầu nối chuyển đổi sang mặt bích

• Adapter mặt bích cho ống gang, thép, inox, nhựa, HDPE

Đặc biệt, flange adaptor gang, flange adaptor cho ống HDPE là 2 dòng phổ biến nhất trong ngành cấp thoát nước và PCCC.

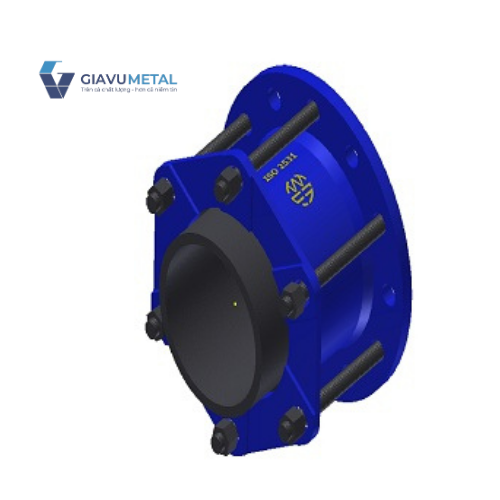

2. Cấu tạo của Flange Adaptor

Một flange adaptor tiêu chuẩn thường gồm các bộ phận:

2.1. Thân phụ kiện (Body)

• Làm từ gang dẻo GJS 450-10 hoặc GJS 500-7

• Sơn epoxy chống ăn mòn 250–300 micron

• Thiết kế dạng ống loe, phù hợp nhiều loại vật liệu đường ống

2.2. Gioăng cao su (Gasket)

• EPDM: dùng cho nước sạch

• NBR: dùng cho dầu, khí, hóa chất nhẹ
  Tác dụng:

• Tạo độ kín khít

• Hấp thụ rung động và sai lệch trục

2.3. Bulông – Đai ốc thép (Bolt – Nut)

• Thép mạ kẽm hoặc thép không gỉ

• Siết quanh chu vi mặt bích, cố định lực ép lên gioăng

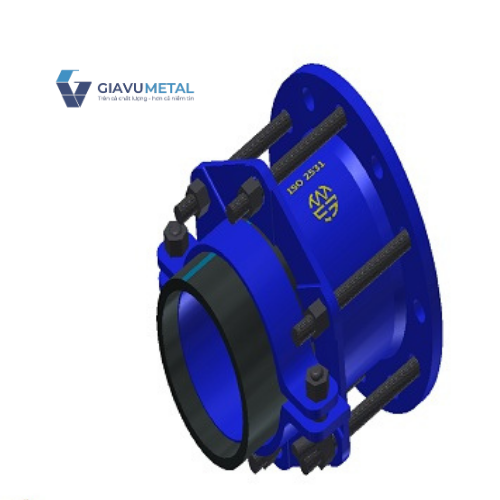

2.4. Vòng hãm (Grip ring) – tùy dòng HDPE

Một số dòng flange adaptor cho ống HDPE có kiềng neo chống tuột, giúp tăng độ bám giữ khi đường ống chịu áp lực lớn.

3. Công dụng của Flange Adaptor

Flange adaptor được sử dụng rộng rãi trong nhiều hệ thống đường ống nhờ các công dụng chính:

3.1. Kết nối ống với thiết bị có mặt bích

• Van cổng

• Van bướm

• Đồng hồ nước

• Máy bơm

• Bộ lọc, Tê, cút mặt bích

3.2. Chuyển đổi vật liệu đường ống

Flange adaptor giúp kết nối:

• Ống gang → mặt bích

• Ống thép → mặt bích

• Ống inox → mặt bích

• Ống HDPE → mặt bích (ứng dụng phổ biến nhất)

3.3. Hấp thụ sai lệch và rung đường ống

• Hạn chế rung lắc từ máy bơm

• Giảm tác động do áp lực

• Bù trừ sai số lắp đặt nhỏ

3.4. Lắp đặt – tháo lắp dễ dàng

Với thiết kế bulông siết, flange adaptor không yêu cầu hàn hoặc gia công đặc biệt, giúp thi công nhanh hơn so với nối hàn.

4. Phân loại Flange Adaptor

Flange adaptor có nhiều loại tùy theo vật liệu đường ống và nhu cầu lắp đặt:

4.1. Flange adaptor gang

• Dùng cho ống gang, ống thép

• Phổ biến trong cấp nước đô thị

4.2. Flange adaptor cho ống HDPE

• Có vòng hãm chống tuột

• Tương thích với đường kính từ DN50 – DN1200

• Dùng trong cấp nước sạch, nông nghiệp, PCCC

4.3. Flange adaptor thép / inox

• Dùng trong ngành hóa chất, công nghiệp nặng

4.4. Flange adaptor cơ khí (mechanical joint)

• Điều chỉnh linh hoạt, dùng cho nhiều kích cỡ khác nhau

5. Ưu điểm của Flange Adaptor

5.1. Độ bền cao

Thân gang dẻo chịu lực tốt, gioăng EPDM chống nước tuyệt đối, bulông thép mạ kẽm chống gỉ.

5.2. Khả năng lắp đặt linh hoạt

Không yêu cầu hàn, chỉ cần siết bulông đúng lực.

5.3. Hiệu quả kín nước

Gioăng cao su tạo độ kín hoàn hảo, chịu áp lực lên đến PN16.

5.4. Bù giãn nở và rung động

Giúp bảo vệ hệ thống van và máy bơm khỏi va đập thủy lực.

5.5. Chi phí tối ưu

Giá thành thấp hơn so với các dạng khớp nối mặt bích phức tạp.

6. Ứng dụng của Flange Adaptor

Flange adaptor được sử dụng trong hầu hết các hệ thống đường ống:

6.1. Hệ thống cấp nước sạch

• Nhà máy nước

• Trạm bơm

• Truyền tải nước áp lực cao

• Nối ống HDPE với van

6.2. Hệ thống thoát nước & xử lý nước thải

• Kết nối thiết bị xử lý bằng mặt bích

• Đường ống có rung động

6.3. Hệ thống PCCC

• Ống thép, ống gang, ống HDPE

• Kết nối van báo cháy, van phun, bơm cứu hỏa

6.4. Công nghiệp

• Hóa chất

• Thực phẩm

• Nuôi trồng thủy sản

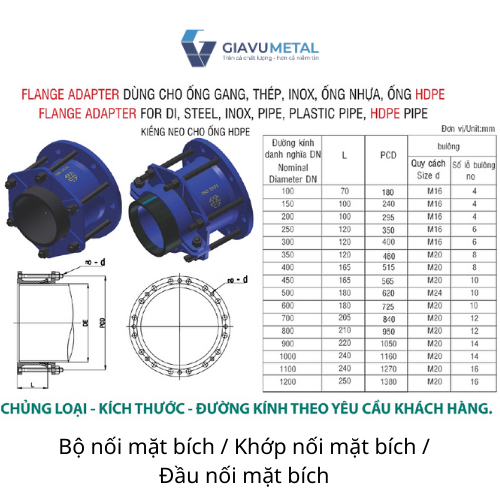

7. Thông số kỹ thuật tham khảo

(Theo hình bạn gửi kèm)

• Vật liệu: gang dẻo GJS500-7

• Sơn epoxy 250–300 µm

• Áp lực làm việc: PN10–PN16

• Đường kính: DN100 – DN1200

• Bulông: M16 – M30

• Số lỗ bulông: 4 – 16 lỗ

• Dùng cho: ống gang, thép, inox, nhựa, HDPE

8. Cách lắp đặt Flange Adaptor đúng kỹ thuật

Bước 1: Vệ sinh sạch đầu ống

Lau khô, loại bỏ cát và tạp chất.

Bước 2: Đưa flange adaptor vào đầu ống

Đảm bảo mặt cắt ống phẳng và sạch.

Bước 3: Canh mặt bích đúng vị trí

Đặt gioăng đúng rãnh, tránh xoắn.

Bước 3: Siết bulông theo hình sao (cross pattern)

Giúp lực phân bổ đều.

Bước 4: Kiểm tra áp lực

Tăng áp từ từ để kiểm tra độ kín.

Flange Adaptor là một phụ kiện quan trọng trong kết nối đường ống, đặc biệt khi cần chuyển từ dạng nối thường sang mặt bích. Với ưu điểm: lắp đặt nhanh, độ kín cao, bền bỉ và tương thích nhiều vật liệu, flange adaptor ngày càng được sử dụng rộng rãi trong hệ thống nước, PCCC và công nghiệp.
