Mặt Bích Đặc

1. Mặt bích đặc là gì?

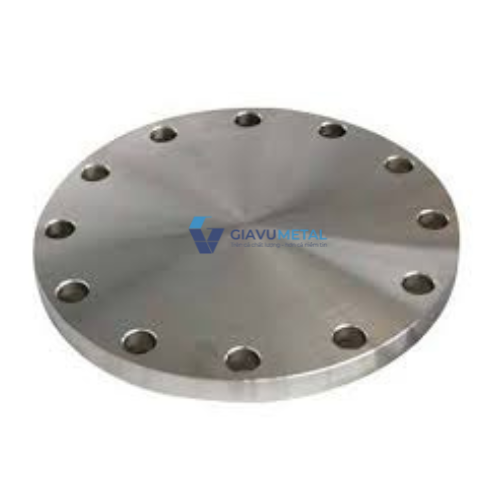

Mặt bích đặc (Blind Flange, ký hiệu: BL hoặc BF) là loại mặt bích dùng để bịt kín đầu đường ống hoặc thiết bị trong hệ thống dẫn chất lỏng, khí và hơi. Khác với các loại mặt bích lắp ống thông thường, mặt bích đặc không có lỗ tâm mà là một tấm kim loại liền khối, đảm bảo việc chặn dòng chảy một cách tuyệt đối.

Mặt bích đặc được sử dụng phổ biến trong:

• Hệ thống cấp thoát nước

• Đường ống công nghiệp

• Hệ thống PCCC

• Dầu khí – hóa chất

• Nhà máy xử lý nước

• Nồi hơi, hệ thống áp lực cao

Nhờ độ kín cao và khả năng chịu áp lực tốt, mặt bích đặc được xem là phụ kiện quan trọng trong các đường ống cần bảo trì, kiểm tra hoặc cô lập khu vực vận hành.

2. Cấu tạo của mặt bích đặc

Mặt bích đặc có cấu tạo khá đơn giản nhưng đòi hỏi độ chính xác cao:

2.1. Thân mặt bích

Là khối kim loại đặc, dày và chịu lực tốt. Độ dày phụ thuộc:

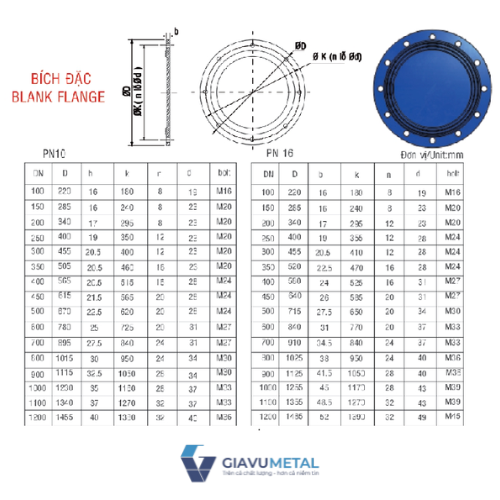

• Áp lực hệ thống (PN6 – PN40 hoặc Class 150 – 600)

• Vật liệu sản xuất

• Tiêu chuẩn (BS, JIS, ANSI, DIN…)

2.2. Vòng bolt

Xung quanh mặt bích có các lỗ khoan dùng để siết bu lông liên kết với mặt bích đối diện. Số lượng lỗ và đường kính bolt tuân theo tiêu chuẩn sản xuất.

2.3. Bề mặt tiếp xúc (Facing)

Các dạng phổ biến:

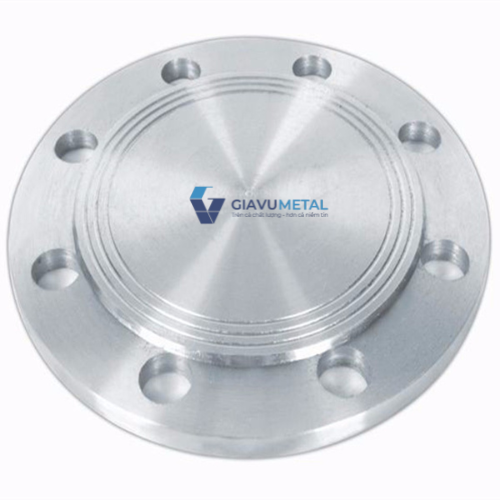

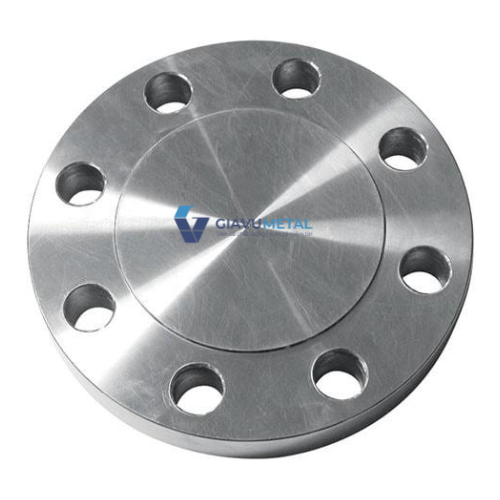

• RF (Raised Face) – Mặt lõm nhô

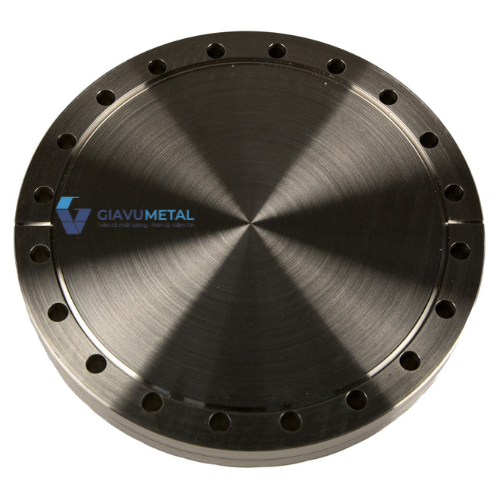

• FF (Flat Face) – Mặt phẳng toàn bộ

• RTJ (Ring Type Joint) – Dùng cho áp lực cao

2.4. Gioăng (Gasket)

Kết hợp sử dụng với các loại gioăng:

• Gioăng cao su

• Gioăng PTFE

• Gioăng kim loại

• Gioăng tấm không amiang

Giúp đảm bảo độ kín tuyệt đối trong hệ thống chịu áp lực cao.

3. Phân loại mặt bích đặc

Mặt bích đặc có thể phân chia theo nhiều tiêu chí:

3.1. Phân loại theo tiêu chuẩn

1. Mặt bích đặc tiêu chuẩn JIS

   • JIS 5K, 10K, 16K, 20K

   • Phổ biến trong ngành nước và PCCC

2. Mặt bích đặc tiêu chuẩn ANSI/ASME

   • Class 150, 300, 600

   • Dùng trong hệ thống công nghiệp, dầu khí

3. Mặt bích đặc tiêu chuẩn DIN

   • PN6, PN10, PN16, PN25, PN40

   • Dùng rộng rãi tại thị trường châu Âu và công nghiệp nặng

3.2. Phân loại theo vật liệu

• Gang cầu (Ductile Iron)
  – Giá tốt, độ bền cao, phù hợp hệ thống nước & PCCC

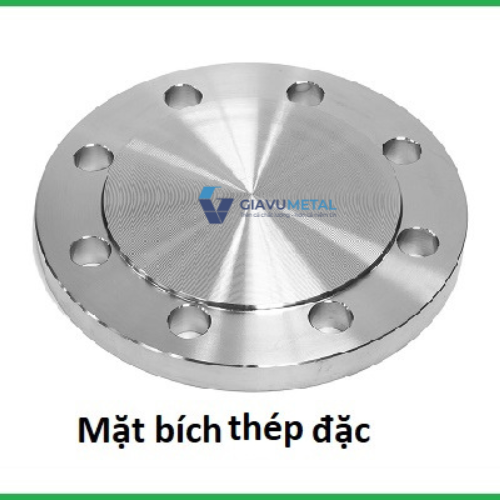

• Thép carbon (A105, SS400)
  – Chịu nhiệt, chịu áp lực cao, dùng cho hơi & dầu

• Inox (304, 316)
  – Chống ăn mòn tuyệt vời, dùng cho hóa chất, thực phẩm, dược phẩm

• Thép hợp kim
  – Dùng trong môi trường đặc biệt như nhiệt độ >400°C, áp lực cao

3.3. Phân loại theo cấu trúc bề mặt

• Flat Face (FF)

• Raised Face (RF)

• RTJ



4. Ưu điểm của mặt bích đặc

4.1. Độ kín tuyệt đối

Nhờ cấu tạo đặc không lỗ, mặt bích đảm nhiệm vai trò bịt kín đầu ống hiệu quả.

4.2. Chịu áp lực và nhiệt tốt

Các loại mặt bích đặc tiêu chuẩn ANSI/DIN có thể hoạt động trong áp lực cao từ 16 bar đến hàng chục bar.

4.3. Thuận tiện trong thi công & bảo trì

• Dễ tháo lắp

• Dễ cô lập khu vực đường ống

• Thuận lợi cho kiểm tra, bảo dưỡng hệ thống

4.4. Đa dạng vật liệu & ứng dụng

Từ hệ thống dân dụng đến công nghiệp nặng.

5. Ứng dụng của mặt bích đặc

Mặt bích đặc được sử dụng trong hầu hết các hệ thống đường ống có áp lực:

• Hệ thống nước sinh hoạt & công nghiệp

• PCCC – lắp đặt ở đường ống cấp nước chữa cháy

• Hóa chất, hóa dầu

• Nhà máy lọc dầu, khí nén

• Tàu thủy, cơ khí, lò hơi

• Xử lý nước thải

• Thực phẩm & dược phẩm (inox 304, 316)

Các ngành có yêu cầu cao về kỹ thuật đều ưu tiên sử dụng mặt bích đặc để đảm bảo an toàn vận hành.

6. Lựa chọn mặt bích đặc phù hợp

Để chọn đúng mặt bích, cần xác định:

1. Tiêu chuẩn hệ đường ống (JIS, DIN, ANSI)

2. Áp suất làm việc (K / PN / Class)

3. Vật liệu đường ống

4. Kích thước danh nghĩa (DN15 – DN1200)

5. Nhiệt độ & môi trường chất lỏng

7. Báo giá mặt bích đặc (Tham khảo)

Lưu ý: Giá thay đổi theo tiêu chuẩn – vật liệu – số lượng – kích cỡ.


Loại mặt bích	Kích cỡ	Tiêu chuẩn	Giá tham khảo
Gang cầu	DN50 – DN300	JIS 10K	40.000 – 650.000đ
Thép carbon	DN50 – DN500	ANSI 150	70.000 – 1.200.000đ
Inox 304	DN20 – DN200	JIS/DIN	120.000 – 1.000.000đ
Thép A105	DN50 – DN600	ANSI 300	150.000 – 2.500.000đ

Bạn cần bảng báo giá chi tiết theo sản phẩm thực tế mình có thể làm riêng theo tiêu chuẩn bạn đang bán.

8. Vì sao nên chọn mặt bích đặc tiêu chuẩn?

• Đảm bảo độ kín và an toàn

• Tương thích với nhiều loại hệ thống

• Dễ lắp đặt và thay thế

• Vận hành bền bỉ, tuổi thọ cao

• Hạn chế rò rỉ và sự cố đường ống

9. Kết luận

Mặt bích đặc là phụ kiện quan trọng trong mọi hệ thống đường ống, đảm nhiệm vai trò bịt kín, cô lập dòng chảy và đảm bảo an toàn cho toàn bộ hệ thống. Với đa dạng vật liệu, tiêu chuẩn và kích cỡ, mặt bích đặc phù hợp với nhiều ngành nghề khác nhau từ dân dụng đến công nghiệp nặng.
