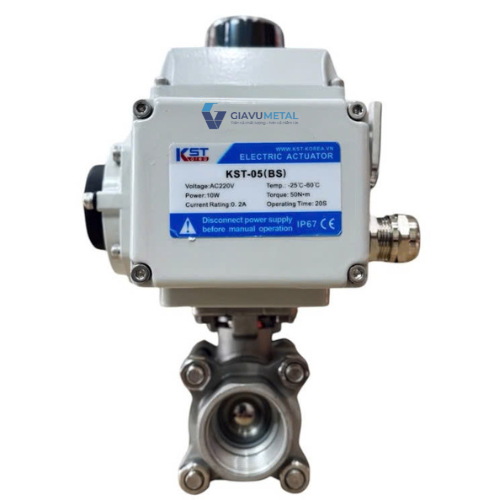

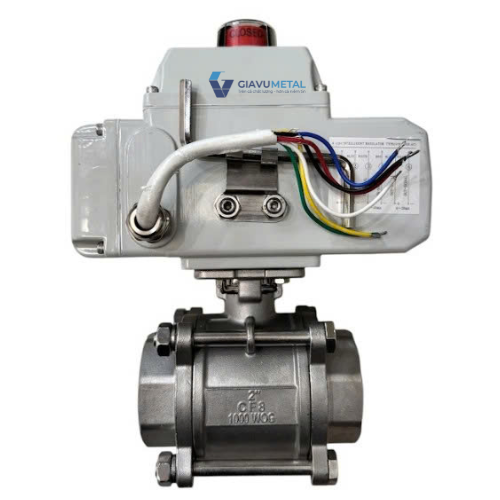

Van bi 3PC inox điều khiển điện nối ren

1. Van bi 3PC inox điều khiển điện nối ren là gì?

Trong môi trường công nghiệp hiện đại, các hệ thống đường ống yêu cầu thiết bị điều khiển dòng chảy phải vừa bền bỉ, chính xác và có khả năng tích hợp tự động hóa cao. Van bi 3PC inox điều khiển điện nối ren là một trong những giải pháp tối ưu đáp ứng tốt những tiêu chí này.

Khác với van bi 1PC hay van bi 2PC, loại van này được cấu tạo từ thân van ba mảnh (3PC – Three Piece Body), làm bằng inox chống ăn mòn, sử dụng kết nối ren để lắp vào hệ thống ống. Bộ điều khiển điện gắn trên tán van giúp điều khiển tự động từ xa, cho phép đóng/mở van một cách chính xác theo tín hiệu điện. Van bi inox thường được sử dụng trong hệ thống nước, khí nén, hóa chất nhẹ và môi trường công nghiệp tự động hóa trung bình.

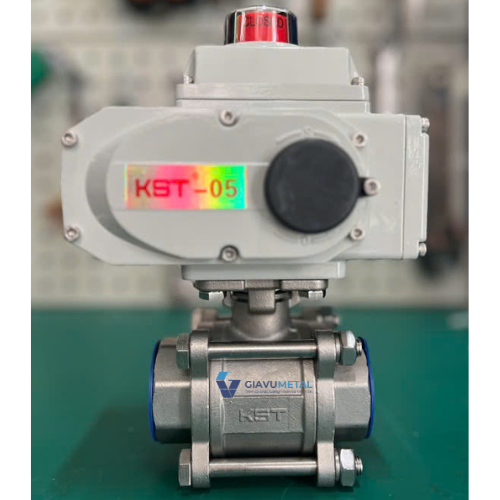

Van bi 3PC inox điều khiển điện nối ren

2. Cấu tạo chi tiết của van bi 3PC inox điều khiển điện nối ren

Cấu tạo của van bao gồm các bộ phận chính, mỗi bộ phận đóng vai trò quan trọng trong hoạt động tổng thể:

• Vị trí: Làm từ inox thép không gỉ bao quanh và giữ cố định toàn bộ các chi tiết bên trong van.
• Hình dạng: Gồm ba phần – thân giữa và hai đầu nối ren, liên kết bằng bu lông.
• Đặc điểm nổi bật: Có thể tháo rời phần giữa mà không tháo toàn bộ van khỏi đường ống.
• Chức năng: Bảo vệ và tạo kết cấu cho toàn bộ hệ thống van, chịu áp lực làm việc.

• Vị trí: Nằm giữa thân van, giữa hai lớp gioăng.
• Hình dạng: Hình cầu tròn có khoét lỗ xuyên tâm.
• Chức năng: Khi xoay 90 độ, điều khiển trạng thái đóng/mở dòng chảy.

• Vị trí: Ép sát hai mặt bên của bi van.
• Hình dạng: Vòng đệm tròn bằng Teflon.
• Đặc điểm nổi bật: Chịu nhiệt tốt, chống hóa chất nhẹ, độ bền cao.
• Chức năng: Đảm bảo không rò rỉ lưu chất khi đóng van.

2.4 Trục van (Stem)

• Vị trí: Nối từ bi van lên bộ điều khiển.
• Hình dạng: Tròn, có rãnh then, làm bằng inox.
• Đặc điểm nổi bật: Chịu lực xoắn, truyền động mượt mà.
• Chức năng: Truyền chuyển động từ actuator xuống bi van.

• Vị trí: Gắn phía trên trục van.
• Hình dạng: Dạng hộp kim loại, có tem chỉ thị vị trí van.
• Đặc điểm nổi bật: Có thể chọn loại ON/OFF hoặc tuyến tính.
• Chức năng: Đóng/mở van theo tín hiệu điều khiển từ hệ thống trung tâm.

• Vị trí: Hai đầu van, tiếp xúc với ống.
• Hình dạng: Ren trong, chuẩn BSP hoặc NPT.
• Đặc điểm nổi bật: Dễ lắp đặt, không cần hàn.
• Chức năng: Liên kết van với hệ thống đường ống.

3. Thông số kỹ thuật cơ bản của van bi 3PC inox điều khiển điện nối ren

Dưới đây là thông số kỹ thuật cơ bản của van bi 3PC điện nối ren inox:

• Vật liệu thân: Inox 304, Inox 316
• Gioăng làm kín: PTFE (Teflon)
• Áp suất làm việc: PN10 – PN63
• Nhiệt độ làm việc: –10°C đến 180°C
• Kích thước: DN15 – DN100
• Kiểu kết nối: Ren trong
• Bộ điều khiển: Điện (ON/OFF hoặc tuyến tính)
• Nguồn cấp: 24VDC / 220VAC
• Môi trường làm việc: Nước, hoá chất, khí,…
• Xuất xứ: Trung Quốc

4. Nguyên lý hoạt động của van bi 3PC inox điều khiển điện nối ren

Van bi 3PC inox điều khiển điện nối ren hoạt động dựa trên tín hiệu điện cấp từ hệ thống điều khiển. Tùy vào loại actuator (ON/OFF hoặc tuyến tính), nguyên lý hoạt động được chia như sau:

Trong chế độ ON/OFF, khi tín hiệu điện được gửi đến actuator, motor bên trong sẽ quay trục một góc 90 độ. Trục này kết nối với bi van, khiến bi xoay và thay đổi trạng thái từ mở sang đóng hoặc ngược lại. Cơ chế này giúp van bi 3PC inox điều khiển điện nối ren hoạt động nhanh chóng và dứt khoát, phù hợp với hệ thống cần ngắt dòng hoàn toàn.

Ở chế độ tuyến tính, actuator nhận tín hiệu analog (4–20mA hoặc 0–10V) từ hệ thống điều khiển trung tâm. Motor sẽ xoay bi van với góc mở tương ứng, giúp điều tiết lưu lượng dòng chảy theo ý muốn. Đây là lựa chọn lý tưởng cho hệ thống pha chế, chiết rót hoặc phân phối chất lỏng có yêu cầu cao về độ chính xác.

5. Ưu điểm nổi bật của van bi 3PC inox điều khiển điện nối ren

So với các dòng van thủ công như van bi 3PC tay gạt, van bi 3PC inox điều khiển điện kết nối ren mang đến nhiều lợi thế vượt trội về hiệu suất vận hành, độ bền và khả năng tích hợp tự động hóa. Những ưu điểm dưới đây giúp dòng van này trở thành lựa chọn ưu tiên trong nhiều hệ thống hiện đại:

Nhờ tích hợp bộ điều khiển điện, van hoạt động theo tín hiệu điều khiển mà không cần can thiệp thủ công. Điều này giúp đồng bộ hóa quy trình sản xuất, giảm sai sót và tiết kiệm nhân công vận hành.

Kết nối ren cho phép lắp đặt nhanh mà không cần hàn như van bi 3PC nối hàn, phù hợp với hệ thống có không gian hạn chế. Cấu tạo ba mảnh giúp tháo lắp riêng phần giữa mà không cần tháo rời toàn bộ van khỏi đường ống inox công nghiệp.

Thân van inox 304/316 có khả năng chống ăn mòn, chịu nhiệt cao. Gioăng PTFE đảm bảo độ kín và chống rò rỉ trong môi trường hơi nước, nước thải hoặc dung dịch hóa chất nhẹ.

Bộ actuator được thiết kế với công tắc hành trình, bảo vệ quá tải, giúp van bi 3PC inox điều khiển điện nối ren hoạt động mượt mà, chính xác theo lập trình, kể cả khi vận hành liên tục trong thời gian dài.

6. Ứng dụng thực tế của van bi 3PC inox điều khiển điện nối ren

Van bi 3PC inox điều khiển điện nối ren được ứng dụng rộng rãi trong các hệ thống công nghiệp nhờ tính tiện dụng và bền bỉ:

• Ngành xử lý nước – nước thải: Dùng để kiểm soát hóa chất keo tụ, điều khiển đóng/mở đầu vào, đầu ra.
• Hệ thống khí nén, hơi nóng: Phù hợp với hệ thống có yêu cầu vận hành ổn định, cần điều khiển từ xa.
• Ngành hóa chất nhẹ, mực in: Sử dụng để kiểm soát lưu lượng, chia dòng dung dịch, pha trộn.
• Nhà máy sản xuất tự động hóa: Lắp đặt trong cụm van phối, hệ thống dây chuyền có PLC điều khiển.

Lưu ý khi chọn van bi 3PC inox điều khiển điện nối ren

8. Lưu ý khi lựa chọn van bi 3PC inox điều khiển điện nối ren

Dưới đây là những lưu ý quan trọng bạn cần cân nhắc trước khi lựa chọn van bi 3PC inox điều khiển điện nối ren, nhằm đảm bảo thiết bị hoạt động ổn định, bền bỉ và phù hợp với hệ thống.

• Môi chất: Nước, khí nén, hóa chất nhẹ…
• Áp suất – nhiệt độ: Kiểm tra điều kiện vận hành so với khả năng chịu áp của van.

• Kích thước ren: DN15 – DN100.
• Điện áp cấp: 24VDC, 220VAC.
• Kiểu điều khiển: ON/OFF nếu chỉ cần đóng/mở nhanh; tuyến tính nếu cần điều tiết lưu lượng

• Inox 316 sẽ phù hợp hơn nếu làm việc với hóa chất ăn mòn mạnh.
• Gioăng PTFE là lựa chọn tiêu chuẩn cho khả năng kín và chống ăn mòn.

Van bi 3PC inox điều khiển điện nối ren không sử dụng cho môi trường yêu cầu vệ sinh vi sinh như thực phẩm – dược phẩm – phòng sạch.

9. Mua van bi 3PC inox điều khiển điện nối ren chất lượng

• Sản phẩm chính hãng 100%: Nhập khẩu trực tiếp từ nhà máy, có đầy đủ chứng từ CO-CQ, đảm bảo xuất xứ và chất lượng.
• Chủng loại đa dạng – số lượng lớn: Từ DN15 đến DN100, nhiều tùy chọn điều khiển (ON/OFF, tuyến tính), đủ đáp ứng mọi quy mô dự án.
• Kho hàng quy mô lớn: Sẵn hàng quanh năm, phục vụ nhanh chóng toàn quốc.
• Tư vấn kỹ thuật tận tâm: Đội ngũ am hiểu kỹ thuật, hỗ trợ khách hàng lựa chọn đúng van cho từng môi trường sử dụng.
• Uy tín thương hiệu: Là đối tác của nhiều doanh nghiệp lớn như Vinamilk, Sabeco, Cozy (Thế Hệ Mới), Dược Hoa Linh, IDP…
