Van Gắn Đầu Khí Nén

Hệ thống khí nén được coi là mạch máu của các nhà máy sản xuất, từ lắp ráp linh kiện điện tử đến chế biến thực phẩm. Để điều khiển được sức mạnh của dòng khí này, chúng ta cần đến các loại van gắn đầu khí nén.

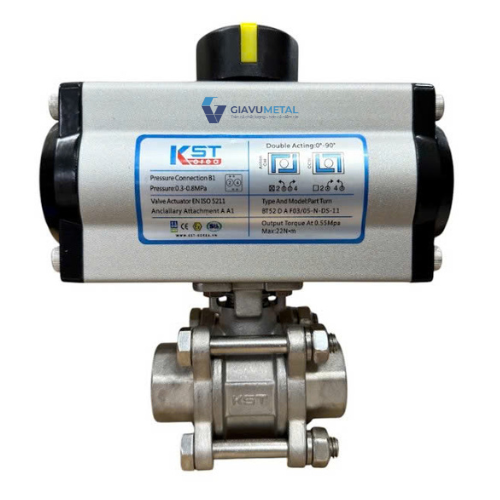

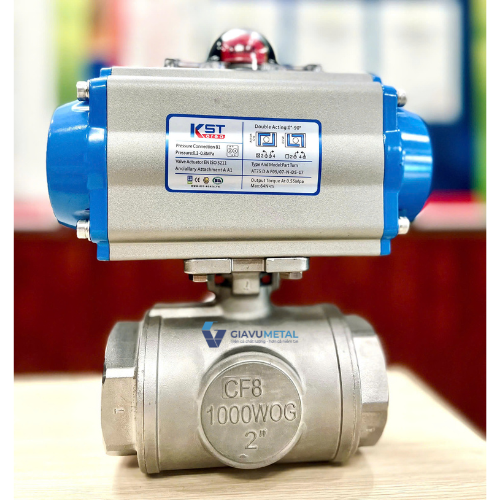

"Van gắn đầu khí nén" (pneumatic actuator valve) là các loại van công nghiệp được điều khiển tự động bằng khí nén thay vì vận hành bằng tay, có chức năng đóng mở hoặc điều tiết lưu lượng chất lỏng/khí, bao gồm van bướm, van bi, van cổng, van y xiên khí nén, với bộ truyền động khí nén (xi lanh) kết nối trực tiếp hoặc qua van điện từ, dùng trong nhiều ngành như hóa chất, thực phẩm, xử lý nước thải, bột giấy.

1. Van gắn đầu khí nén là gì?

Van gắn đầu khí nén là các thiết bị cơ khí hoặc điện cơ được lắp đặt tại các điểm đầu ra, đầu vào hoặc trên đường ống của hệ thống khí nén. Chúng có nhiệm vụ đóng/mở, điều hướng dòng khí hoặc điều chỉnh áp suất và lưu lượng để kích hoạt các thiết bị đầu cuối như xi lanh, tay gắp robot.

2. Các loại van gắn đầu khí nén phổ biến nhất

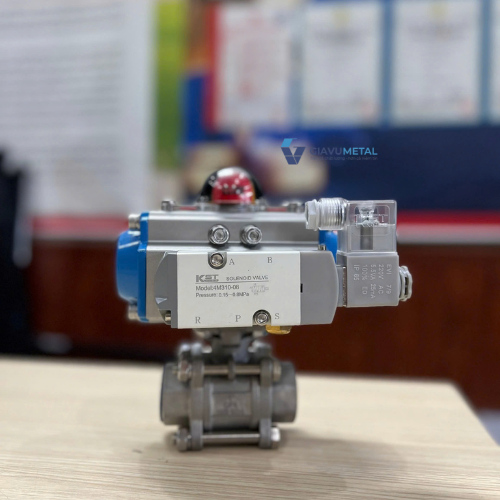

2.1. Van điện từ khí nén (Solenoid Valve)

Đây là loại van quan trọng nhất trong tự động hóa. Van sử dụng cuộn dây điện từ để điều khiển trạng thái đóng/mở.

• Phân loại: Van 3/2, 5/2, 5/3.
• Điện áp: 12V, 24V DC hoặc 110V, 220V AC.
• Ứng dụng: Điều khiển xi lanh khí nén tác động đơn hoặc tác động kép.

2.2. Van tiết lưu khí nén (Flow Control Valve)

Dùng để điều chỉnh lưu lượng khí, từ đó kiểm soát tốc độ nhanh/chậm của xi lanh.

• Đặc điểm: Thường có núm vặn điều chỉnh tinh vi. Các dòng van tiết lưu bằng inox hoặc nhựa cao cấp chống mòn đang rất được ưa chuộng.

2.3. Van điều áp khí nén (Regulator)

Đảm bảo áp suất đầu ra luôn ổn định ở một giá trị nhất định, dù áp suất nguồn cấp có sự thay đổi.

• Tầm quan trọng: Bảo vệ các thiết bị nhạy cảm phía sau không bị hư hỏng do áp suất quá cao.

2.4. Van một chiều khí nén (Check Valve)

Chỉ cho phép dòng khí đi theo một hướng duy nhất, ngăn chặn tình trạng khí chảy ngược lại làm hỏng máy nén khí hoặc gây sụt áp đột ngột.

2.5. Van xả nhanh (Quick Exhaust Valve)

Giúp xả khí trực tiếp ra môi trường thay vì quay lại van điều khiển, giúp tăng tốc độ hành trình của piston.

3. Cấu tạo chi tiết và nguyên lý hoạt động

Một bộ van gắn đầu khí nén tiêu chuẩn thường bao gồm các bộ phận:

• Thân van: Thường làm bằng hợp kim nhôm, đồng hoặc inox để chịu áp suất.
• Cổng kết nối (Ports): Có các kích thước ren tiêu chuẩn như G1/8, G1/4, G3/8, G1/2.
• Con trượt (Spool): Bộ phận di chuyển bên trong để thay đổi hướng dòng khí.
• Gioăng phớt (O-ring): Làm bằng cao su NBR hoặc Viton chịu nhiệt, đảm bảo độ kín khít 100%.

4. Ưu điểm của việc sử dụng van khí nén chất lượng cao

Việc đầu tư vào các dòng van chính hãng (như SMC, Festo, Airtac hay Parker) mang lại những giá trị lâu dài:

1. Tiết kiệm năng lượng: Giảm thiểu tối đa tình trạng rò rỉ khí nén – nguyên nhân gây lãng phí điện năng hàng đầu tại nhà máy.
2. Độ phản hồi cực nhanh: Thời gian đóng mở chỉ tính bằng mili giây, tăng năng suất dây chuyền.
3. Tuổi thọ cao: Khả năng hoạt động hàng triệu lần đóng mở mà không cần bảo trì.

5. Hướng dẫn lắp đặt van gắn đầu khí nén đúng kỹ thuật

Để hệ thống hoạt động hiệu quả, khi lắp đặt bạn cần tuân thủ các bước:

• Bước 1: Vệ sinh sạch sẽ đường ống, đảm bảo không có mạt sắt hay bụi bẩn lọt vào cửa van.
• Bước 2: Sử dụng băng tan (cao su non) hoặc keo dán ren chuyên dụng để quấn quanh đầu nối, tránh quấn quá dày làm tắc nghẽn cổng van.
• Bước 3: Lắp đúng chiều mũi tên ký hiệu trên thân van (đối với van một chiều và van điều áp).
• Bước 4: Kết nối dây điện (đối với van solenoid) theo đúng sơ đồ, đảm bảo cách điện an toàn.

6. Những lưu ý khi chọn mua van đầu khí nén

1. Áp suất làm việc: Phải chọn van có dải áp suất cao hơn áp suất tối đa của hệ thống (thường từ 0-10 bar).
2. Nhiệt độ môi trường: Nếu lắp đặt trong lò sấy hoặc môi trường lạnh, cần chọn dòng van có gioăng chịu nhiệt đặc biệt.
3. Kích thước ren: Cần đồng nhất với hệ thống ống dẫn (phi 4, 6, 8, 10, 12mm...).
4. Môi trường làm việc: Trong ngành thực phẩm hoặc hóa chất, bắt buộc phải dùng van gắn đầu khí nén bằng inox để đảm bảo vệ sinh.

7. Công nghệ van khí nén

• Van tích hợp cảm biến: Tự động báo cáo tình trạng đóng mở và lưu lượng về trung tâm điều khiển.
• Van tiết kiệm điện: Sử dụng cuộn coil công suất thấp (chỉ 0.5W - 1W) giúp giảm nhiệt độ tỏa ra.
• Thiết kế Module: Cho phép lắp ghép nhiều van thành một cụm (Manifold) giúp thu gọn diện tích tủ điện.

8. Báo giá van gắn đầu khí nén mới nhất

Giá thành sản phẩm dao động dựa trên thương hiệu và tính năng:

• Dòng phổ thông (Airtac, SNS): Từ 100.000đ - 500.000đ/cái.
• Dòng cao cấp (SMC, Festo): Từ 800.000đ - 3.000.000đ/cái.
• Đầu nối nhanh, van tiết lưu nhỏ: Từ 5.000đ - 50.000đ/cái.

Lựa chọn van gắn đầu khí nén phù hợp là chìa khóa để tối ưu hóa hiệu suất và giảm chi phí vận hành cho mọi hệ thống tự động hóa. Đừng ngần ngại đầu tư vào những sản phẩm chất lượng để bảo vệ thiết bị và nâng cao năng suất sản xuất của doanh nghiệp bạn

---

• Làm sao biết van điện từ bị hỏng? : Kiểm tra cuộn coil có nóng quá mức không hoặc nghe tiếng lạch cạch khi cấp điện nhưng khí không thoát
• Van khí nén có cần bôi trơn không? : Hầu hết các dòng hiện đại là "Non-lube", không cần bôi trơn, nhưng nếu dùng bộ lọc dầu thì sẽ bền hơn
