KIM THU SÉT – GIẢI PHÁP CHỐNG SÉT HIỆU QUẢ NHẤT
CHO MỌI CÔNG TRÌNH HIỆN ĐẠI

1. Kim thu sét là gì?

Kim thu sét (Lightning Rod) là thiết bị nằm ở vị trí cao nhất của công trình, có chức năng thu hút tia sét và dẫn dòng sét xuống đất an toàn thông qua hệ thống tiếp địa. Đây là phương pháp chống sét trực tiếp hiệu quả nhất, bảo vệ:

• Nhà ở / Nhà xưởng

• Chung cư / Tòa nhà văn phòng

• Công trình công nghiệp

• Trạm BTS – viễn thông / Nhà máy điện – trạm biến áp

Kim thu sét có hai nhóm chính:

1. Kim thu sét truyền thống (Franklin rod)

2. Kim thu sét chủ động (ESE – Early Streamer Emission)

Trong đó, kim thu sét chủ động hiện là loại phổ biến nhất vì bán kính bảo vệ lớn, lắp đặt nhanh và chi phí hợp lý.

2. Cấu tạo của kim thu sét

Một kim thu sét tiêu chuẩn gồm 3 phần:

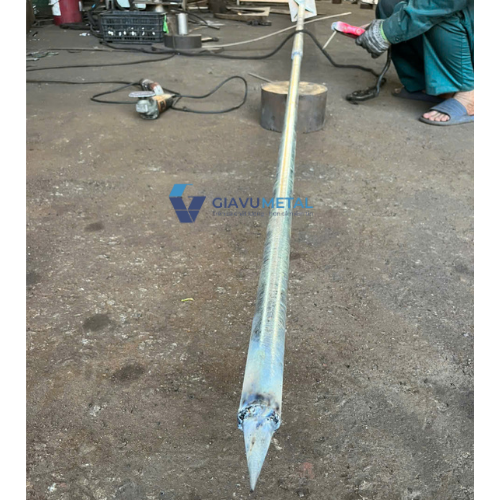

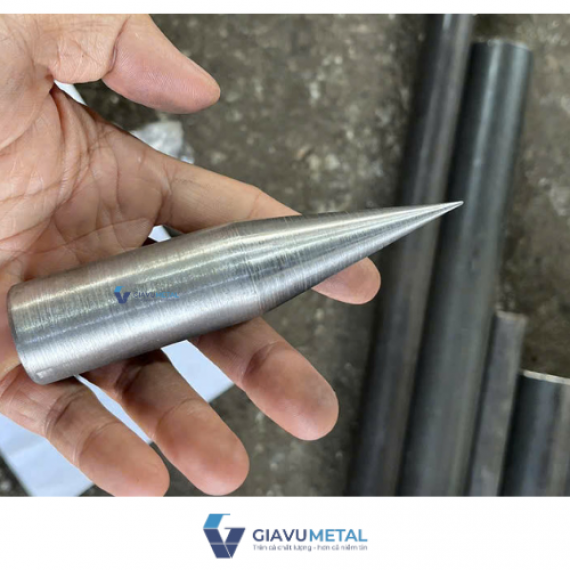

2.1. Đầu kim thu

• Là điểm tiếp nhận tia sét đầu tiên

• Làm từ thép không gỉ hoặc hợp kim đồng / Có khả năng chịu nhiệt, chịu lực cao

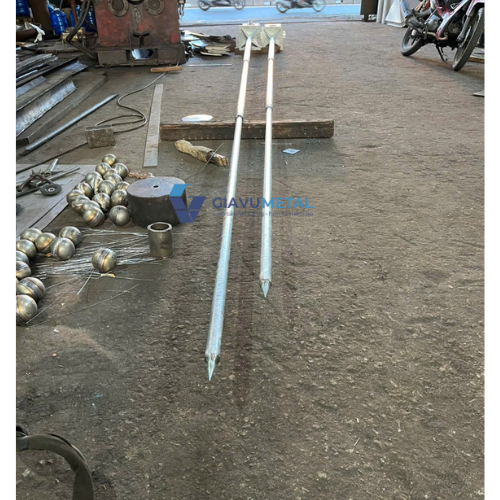

2.2. Thân kim

• Thiết kế dạng tha / Chiều cao từ 1.5m – 5m

• Chịu lực gió và rung động / Có dạng rỗng hoặc đặc tùy loại

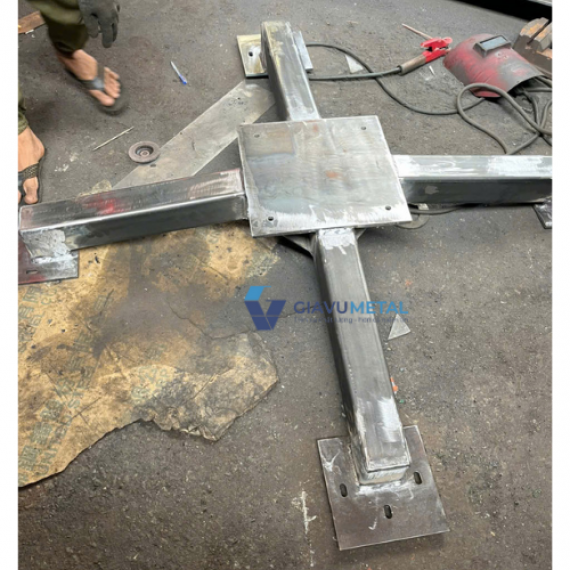

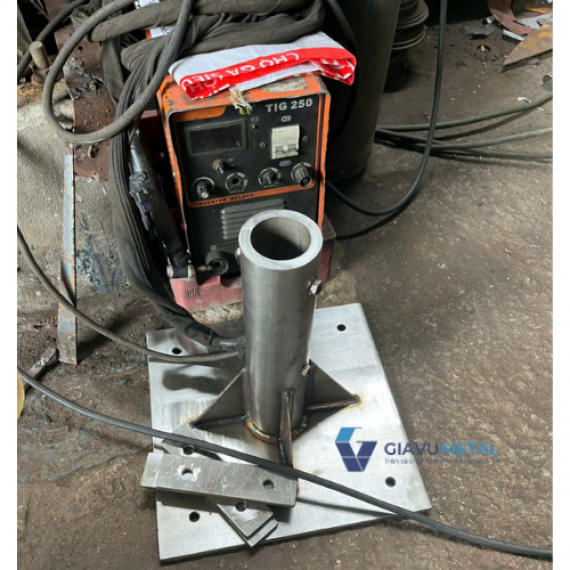

2.3. Đế – chân đỡ

• Gắn chắc chắn vào mái nhà, khung thép hoặc cột

• Chịu được tải trọng lớn và rung môi trường

Ngoài ra, một hệ thống chống sét hoàn chỉnh cần có:

• Dây dẫn sét  -  Hộp kiểm tra điện trở

• Hệ thống tiếp địa  -  Cọc tiếp địa

• Kẹp nối, phụ kiện đi kèm

3. Nguyên lý hoạt động của kim thu sét

Kim thu sét hoạt động dựa trên 3 nguyên tắc chính:

3.1. Tập trung điện trường

Khi thời tiết có nguy cơ hình thành sét, kim thu sét tập trung điện tích và tạo điểm ưu thế để tia sét “tấn công” vào nó thay vì đánh lung tung.

3.2. Thu nhận tia sét

Kim tiếp nhận tia sét đầu tiên, giảm hoàn toàn nguy cơ:

• Cháy nổ - Hỏa hoạn

• Chập điện - Hư hỏng thiết bị điện tử

3.3. Dẫn sét an toàn xuống đất

Dòng sét được truyền xuống đất qua hệ thống tiếp địa, triệt tiêu năng lượng và bảo vệ công trình tuyệt đối.

4. Phân loại kim thu sét phổ biến

4.1. Kim thu sét Franklin (truyền thống)

• Cấu tạo đơn giản / Chi phí thấp

• Bán kính nhỏ, chỉ bảo vệ từng điểm

Thích hợp cho nhà dân, nhà cấp 4, công trình thấp.

4.2. Kim thu sét chủ động ESE

Hoạt động dựa trên nguyên lý phát tia tiên đạo sớm.

Ưu điểm:

• Bán kính bảo vệ lớn từ 30m – 120m - Lắp đặt nhanh - Dễ bảo trì

• Hiệu quả cao trong môi trường công nghiệp

Phù hợp:

• Nhà xưởng / Nhà máy / Kho bãi

• Chung cư cao tầng

4.3. Kim thu sét đa hướng

• Dùng cho các mái rộng, công trình lớn.

5. Ưu điểm của kim thu sét

5.1. Bảo vệ công trình toàn diện

Giúp tránh:

• Sét đánh trực tiếp / Cháy nổ đường điện

• Hư hỏng thiết bị điện tử

5.2. An toàn tuyệt đối

Kim thu sét chủ động có khả năng thu sét tốt hơn gấp nhiều lần phương pháp truyền thống.

5.3. Tiết kiệm chi phí

• Giảm thiệt hại do sét

• Lắp đặt 1 lần, sử dụng 20–30 năm / Không tốn chi phí bảo trì nhiều

5.4. Lắp đặt linh hoạt

Thích hợp cho:

• Mái tôn / Mái bê tông

• Khung thép / Trạm BTS / Cột độc lập

6. Ứng dụng của kim thu sét

6.1. Nhà ở – chung cư

Bảo vệ thiết bị:

• Tủ lạnh  -  Tivi  -  Máy lạnh

• Camera  -  Hệ thống điện

6.2. Nhà xưởng – nhà máy

Ngăn:

• Cháy nổ kho hóa chất  /  Hư máy móc sản xuất

• Gián đoạn vận hành

6.3. Tòa nhà cao tầng

Luôn là khu vực dễ bị sét đánh. Kim thu sét là bắt buộc theo QCVN 46:2015/BTTTT.

6.4. Trạm viễn thông, năng lượng

• Cột phát sóng  -  Nhà máy điện mặt trời

• Điện gió  -  Trạm biến áp

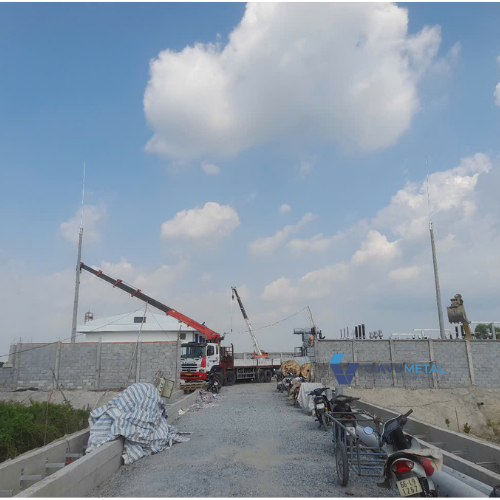

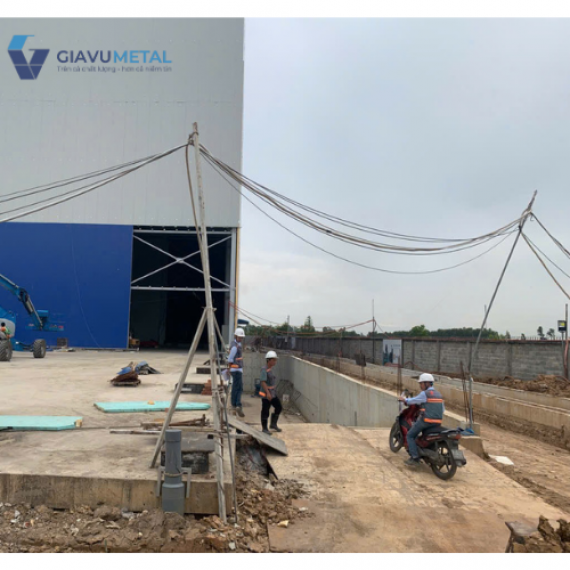

7. Cách lắp đặt kim thu sét chuẩn kỹ thuật

Dù là kim chủ động hay truyền thống, quy trình lắp đặt cần tuân chuẩn:

7.1. Kiểm tra vị trí và tính toán

• Xác định vị trí cao nhất

• Tính bán kính bảo vệ theo tiêu chuẩn NFC 17-102

7.2. Lắp đặt chân đế vững chắc

Đảm bảo:

• Không rung  -  Không nghiêng

• Chịu tải gió lớn

7.3. Nối dây dẫn sét

• Dây đồng trần hoặc đồng bọc PVC

• Tiết diện 50–70–95mm²

7.4. Thi công hệ thống tiếp địa

• Điện trở ≤ 10 Ohm đối với công trình dân dụng

• Điện trở ≤ 4 Ohm cho công trình công nghiệp

7.5. Kiểm định – nghiệm thu

• Đo điện trở đất

• Kiểm tra mối nối  -  Test độ dẫn điện

8. Báo giá kim thu sét (tham khảo)

Giá tùy vào hãng và công nghệ:

9. Lý do nên lắp kim thu sét

• Việt Nam thuộc vùng mưa giông nhiều

• Hàng năm xảy ra hàng nghìn vụ sét đánh

• 60–70% sự cố cháy nổ liên quan đến sét

• Thiệt hại hàng tỉ đồng nếu không có chống sét

Đầu tư kim thu sét là giải pháp cần thiết, an toàn và tiết kiệm.

Kim thu sét là thiết bị quan trọng giúp bảo vệ công trình khỏi sét đánh trực tiếp. Với khả năng thu sét nhanh, bán kính lớn và độ bền cao, kim thu sét trở thành giải pháp không thể thiếu cho nhà xưởng, tòa nhà, nhà ở và công trình công nghiệp.

Lựa chọn kim thu sét phù hợp và lắp đặt chuẩn kỹ thuật sẽ giúp công trình vận hành an toàn, tránh rủi ro cháy nổ, hỏng thiết bị và thiệt hại tài sản.
