Van bi là gì? Các loại Van bi trong công nghiệp

Van bi là gì?

Van bi (tiếng anh là Ball Valve) là dòng van công nghiệp hoạt động đóng/mở nhờ cấu tạo bên trong là một quả bóng rỗng, có lỗ và có thể xoay góc 90 độ để điều tiết dòng chảy qua nó. Hiện nay, loại van này được ECOZEN phân phối khá đa dạng về mẫu mã, xuất xứ, nhãn hiệu, chất liệu, và chủng loại như: van bi tay gạt, điều khiển điện, điều khiển khí nén…

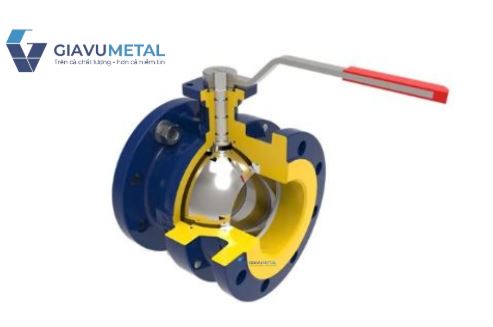

Cấu tạo của van bi

Cấu tạo của van bi gồm các thành phần chính như sau:

• Thân van: thường chế tạo từ chất liệu đồng, inox, gang, thép… Là cấu tạo chính để ghép các linh kiện cấu thành nên van.
• Bi van (đĩa van): có hình cầu và rỗng phần tâm, làm từ thép không gỉ độ cứng cao và ít bị ăn mòn. Ngoài ra, nó có vai trò như công tắc đóng mở van; bi được giữ cố định bởi gioăng làm kín và trục.
• Trục: Đóng vai trò nối và truyền lực từ tay gạt, tay quay (vô lăng), trục chuyền động tới bi. Cũng như bi van, trục làm bằng hợp kim cứng ít bị ăn mòn.
• Gioăng: Là chi tiết làm kín trục van, bi van các gioăng làm kín được làm vật liệu từ teflong (PTFE), cao su chịu lực hoặc các vật liệu khác có độ đàn hồi và mềm khác.
• Tay gạt: Nằm bên ngoài van, dùng đóng/mở van, làm bằng thép hoặc gang. Tay gạt có thể được thay thế bằng hộp số và tay quay khi sử dụng van trong hệ thống đường ống có kích thước và áp suất lớn. Ngoài ra còn có thể thay thế bằng bộ điều khiển khí nén hoặc bộ điều khiển điện khi dùng trong các hệ thống tự động hóa.

Nguyên lý hoạt động Van bi

Không giống như van cổng (nâng hạ đĩa van) hay van bướm (xoay cánh đĩa), van bi hoạt động dựa trên cơ chế góc quay 90 độ (Quarter-turn) của một viên bi rỗng nằm bên trong thân van.

• Trạng thái Mở: Khi tay gạt nằm song song với đường ống, lỗ khoét của viên bi trùng khớp với chiều dòng chảy, cho phép lưu chất đi qua với lưu lượng tối đa (Full bore) hoặc bị thu hẹp một phần (Reduced bore).

• Trạng thái Đóng: Khi xoay tay gạt vuông góc 90 độ với đường ống, phần mặt kín của viên bi sẽ chặn hoàn toàn dòng chảy.

• Cơ chế làm kín: Áp lực từ dòng chảy sẽ đẩy viên bi ép chặt vào vòng đệm (Seat) ở phía hạ lưu, giúp van bi có độ kín tuyệt đối cao hơn so với van bướm, ngăn chặn rò rỉ hiệu quả.

Van bi có thể được sử dụng trong nhiều ứng dụng khác nhau. Đối với các hệ thống đường ống, van bi có thể thay thế bằng hộp số để điều tiết dòng lưu chất. Loại van bi tay gạt được điều khiển bằng bộ điều khiển khí nén, thích hợp trong các ứng dụng cần sự tự động và điều khiển từ xa.

Van bi có thể vận hành ở áp suất lên đến 1000 bar và nhiệt độ lên đến mức cao, tùy thuộc vào vật liệu sản xuất. Tuy nhiên, cũng có nhược điểm của loại van này, như ma sát giữa thân bi có thể tạo ra lực cản khi đóng mở, và gioăng làm kín có thể yêu cầu bảo trì định kỳ để đảm bảo hiệu suất.

Trong các ứng dụng, loại van bi đóng vai trò quan trọng trong việc điều tiết dòng chảy của chất lỏng và đảm bảo hoạt động ổn định của hệ thống đường ống.

Các loại Van bi tiêu biểu

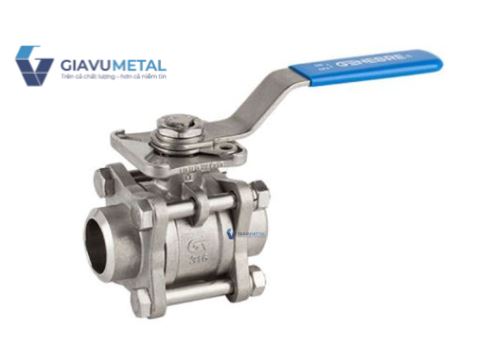

1. Van bi tay gạt

Van bi tay gạt là loại đóng/mở van nhanh chóng bằng tay gạt thường dùng trong các hệ thống nước sạch, hệ thống hóa chất… Tay gạt giúp van đóng/mở nhanh, vận hành dễ dàng và thuận tiện hơn. Bộ phận tay gạt của van được bọc quanh bằng nhựa giúp người sử dụng dễ dàng thao tác.

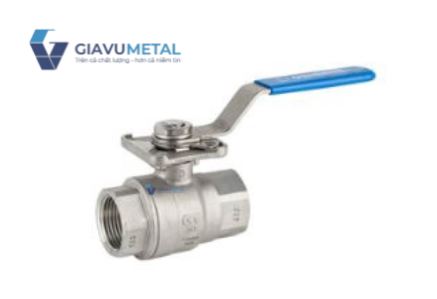

2. Van bi inox

Van bi inox được chế tạo từ chất liệu SUS304, SUS316 có tính chống ăn mòn và oxi hóa cao; thường được sử dụng trong công nghệ thực phẩm, các hệ thống dẫn chất lỏng vi sinh, hóa chất, axit.
Các loại van thường được sử dụng phổ biến hiện nay đó là: van bi inox tay gạt, inox mặt bích, inox 304, inox 316…

3. Van bi đồng

Van bi đồng được làm bằng chất liệu đồng. Tay gạt của van thường bằng đồng và có kết nối ren vì kích thước tương đối nhỏ. Van thường được dùng phổ biến trong các hệ thống nước, khí, chuyền dẫn dầu, chất lỏng.

4. Van 3 ngã

Van 3 ngã là loại van được sử dụng để chuyển hướng dòng chảy của lưu chất khi qua van. Loại van này có 3 đầu để kết nối, tùy theo cấu tạo mà chúng có chức năng khác nhau.

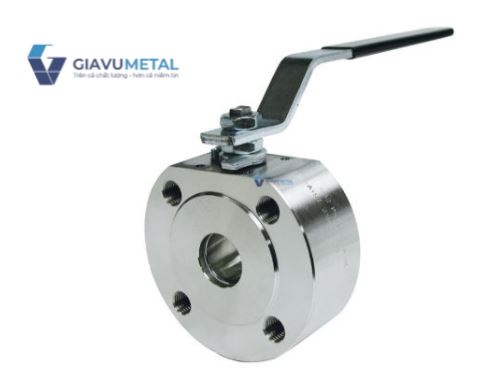

5. Van bi mặt bích

Van bi mặt bích là loại van có kết nối với đường ống bằng kết nối mặt bích. Tiêu chuẩn kết nối mặt bích thương là: JIS 10K, BS PN16, ANSI #150LB, DIN PN16…

6. Van bi điều khiển khí nén

Van bi điều khiển khí nén thuộc dòng van điều khiển. Nó là loại van bi (2 hoặc 3 ngã) được điều khiển thông qua 1 bộ tác động khí nén (actuator).

7. Van bi điều khiển điện

Van bi điều khiển điện thuộc dòng van điều khiển. Nó là loại van bi (2 hoặc 3 ngã) sử dụng nguồn điện áp 24v, 220v hoặc 380v để điều khiển van đóng mở.
