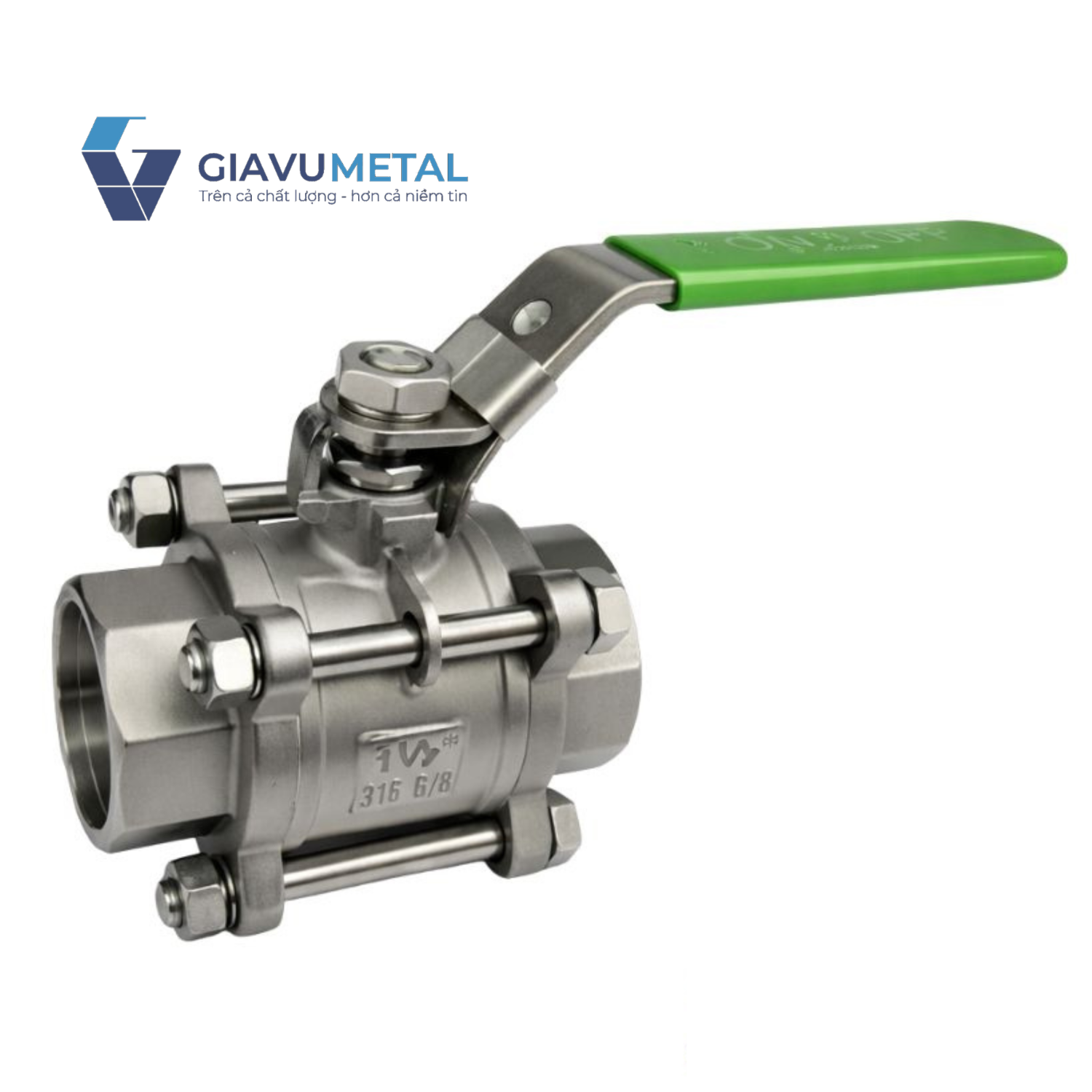

Van bi nối hàn Socket Weld 3 mảnh ARITA ARV-100SW-3PC

18 Lượt xem

Giá bán: Liên hệ

Mã sản phẩm: S000933
Kích thước:
– Model: ARV-100SW-3PC
– Thương hiệu: Arita
– Xuất xứ: Malaysia
– Thân: SS304 ( CF8)
– Seat R-PTFE
– Kết nối hàn ( Socket Weld ) 1000 WOG
– Nhiệt độ làm việc Max 120 độ C
– Size: DN15 – DN50
Van bi inox Arita ARV 100SW-3PC DN15 là dòng van tay gạt kết nối hàn Socket Weld cao cấp đến từ Malaysia, được thiết kế thân ba mảnh (3-PC Body) theo tiêu chuẩn ASME B16.34 và kiểm định kín API 598. Với kích thước danh nghĩa DN15 (½ inch), van chịu áp 1000 WOG (≈ 69 bar) và nhiệt độ làm việc −29 → 180 °C, đáp ứng tiêu chuẩn công nghiệp nặng, hơi nóng, khí nén, dầu và đặc biệt là hệ thống PCCC yêu cầu độ kín tuyệt đối.

Thông tin sản phẩm
Thông số kỹ thuật

Van bi ARITA ARV-100SW-3PC là dòng van bi inox 3 mảnh cao cấp, được thiết kế chuyên dụng cho hệ thống áp lực cao và nhiệt độ ổn định. Với kết nối Socket Weld 1000 WOG, sản phẩm được ưa chuộng trong ngành hóa chất, dầu khí, hơi nóng, khí nén và thực phẩm. Thương hiệu Arita (Malaysia) đảm bảo chất lượng gia công chính xác, độ bền cơ học vượt trội và tiêu chuẩn quốc tế.

Thông số kỹ thuật van bi ARITA ARV-100SW-3PC

Thông số	Chi tiết
Model	ARV-100SW-3PC
Thương hiệu	Arita
Xuất xứ	Malaysia
Kiểu van	Van bi 3 mảnh tay gạt
Thân van	Inox SS304 (CF8)
Seat	R-PTFE
Kết nối	Socket Weld (SW)
Áp lực làm việc	1000 WOG (69 bar)
Nhiệt độ làm việc	Max 120°C
Kích cỡ	DN15 – DN50

Cấu tạo và vật liệu

Van được đúc toàn thân từ inox CF8 (AISI 304) với cấu trúc ba mảnh ghép bằng bulông inox 304, sử dụng đệm graphite chịu nhiệt. Bi và trục (stem) làm từ inox 304/316, gia công CNC độ chính xác cao, bề mặt mài bóng gương giúp xoay êm, không gây mài mòn seat. Seat R-PTFE chịu nhiệt 180 °C, đàn hồi cao, kín hai chiều, chống hóa chất và chống bám cặn.

Tay gạt inox phủ PVC cách nhiệt, có khóa an toàn, dễ nhận biết trạng thái đóng/mở. Thân van có pad ISO 5211 cho phép gắn bộ điều khiển điện hoặc khí nén khi cần. Tất cả bulông, đai ốc, vòng đệm đều bằng inox 304, đảm bảo độ bền vượt trội và chống oxy hóa trong môi trường ẩm nhiệt cao.

Bộ phận	Vật liệu	Chức năng
Thân van (Body)	Inox SS304 (CF8)	Chống ăn mòn, chịu lực cao, dùng được trong môi trường khắc nghiệt
Bi van (Ball)	Inox không gỉ	Đóng/mở dòng lưu chất, hoạt động trơn tru, bền lâu
Gioăng làm kín (Seat)	R-PTFE	Chịu hóa chất, chịu nhiệt, đàn hồi tốt, đảm bảo kín khít
Tay gạt	Thép bọc nhựa	Dễ thao tác, an toàn khi sử dụng, xoay 90 độ linh hoạt
Kết nối	Socket Weld (SW)	Hàn trực tiếp vào ống, hạn chế rò rỉ, tối ưu cho hệ thống rung hoặc áp lực cao

Toàn bộ bề mặt được đánh bóng và xử lý chống oxy hóa, cho phép van hoạt động lâu năm trong môi trường ẩm ướt, nhiệt cao hoặc nước biển. Cấu trúc 3-PC giúp tháo rời phần thân giữa để bảo dưỡng mà không phải tháo ống.

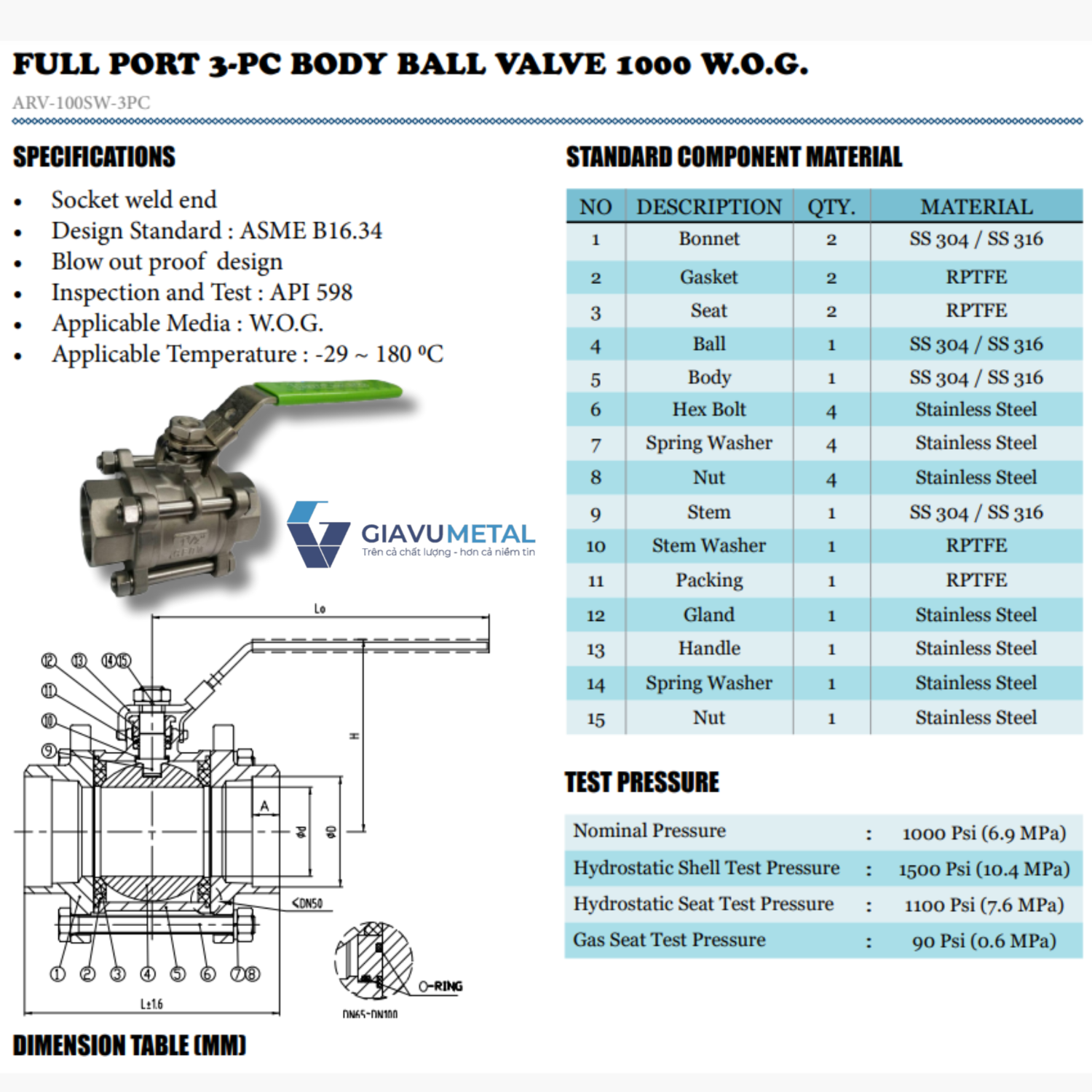

Van bi noi han Socket Weld 3 manh ARITA ARV 100SW 3PC

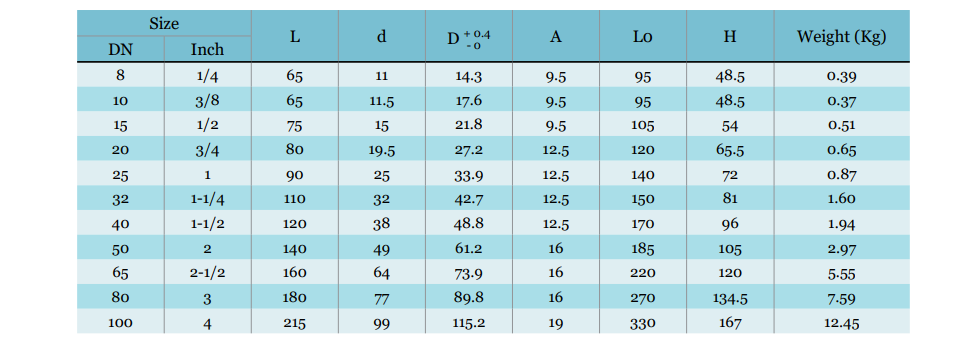

Van bi noi han Socket Weld 3 manh ARITA ARV 100SW 3PC 1

Nguyên lý hoạt động

Van bi Arita DN15 Socket Weld hoạt động theo nguyên lý xoay bi 90°. Khi tay gạt song song với thân van, bi mở toàn phần – cho dòng chảy tự do. Khi xoay tay gạt vuông góc, seat R-PTFE ép sát bi, ngăn dòng chảy hoàn toàn. Thiết kế full port đảm bảo tiết diện qua van bằng đường ống, giảm sụt áp và tiếng ồn khi lưu lượng cao.

Trục (stem) được làm kín bằng packing graphite chịu nhiệt, ngăn rò rỉ khí hoặc chất lỏng dưới áp cao. Tay gạt ¼ vòng với stop plate giới hạn góc quay đảm bảo thao tác chính xác và an toàn. Van vận hành ổn định ở nhiệt độ −29 → 180 °C và áp suất 69 bar.

Đặc điểm nổi bật

Kín tuyệt đối – không rò rỉ: Nhờ kết nối hàn và seat R-PTFE, van hoạt động ổn định trong môi trường yêu cầu độ kín nghiêm ngặt.
Chịu áp cao vượt trội: Tiêu chuẩn 1000 WOG (~69 bar) cho phép sử dụng trong các hệ thống có áp lực lớn.
Cấu tạo 3 mảnh linh hoạt: Dễ bảo trì, thay thế gioăng hoặc vệ sinh bên trong mà không cần tháo rời toàn bộ hệ thống.
Chịu nhiệt tốt: Hoạt động
hiệu quả ở nhiệt độ lên đến 120°C, thích hợp cho nước nóng, hơi và khí.
Vật liệu inox SS304: Không bị ăn mòn bởi hóa chất nhẹ, nước muối, môi trường ẩm ướt hoặc dầu mỡ.
Lắp đặt chắc chắn: Kết nối hàn socket giúp van gắn chặt vào đường ống, không lo rung lắc hay xê dịch.

Ứng dụng phổ biến

Van bi nối hàn 3 mảnh Arita ARV-100SW-3PC được sử dụng nhiều trong:

Ngành dầu khí – hóa chất: Đòi hỏi độ kín cao và khả năng chịu áp suất, chịu hóa chất tốt.
Ngành dược phẩm, thực phẩm: Chất liệu inox và seat R-PTFE đáp ứng yêu cầu vệ sinh, chống nhiễm khuẩn.
Hệ thống khí nén, hơi nóng: Van không rung lắc, không rò rỉ dưới điều kiện áp lực cao.
Lò hơi – nhiệt công nghiệp: Chịu được nhiệt độ cao và môi trường khắc nghiệt.
Nhà máy sản xuất, khu công nghiệp: Dẫn chất lỏng, dung môi, khí hoặc dầu ở áp suất lớn.
