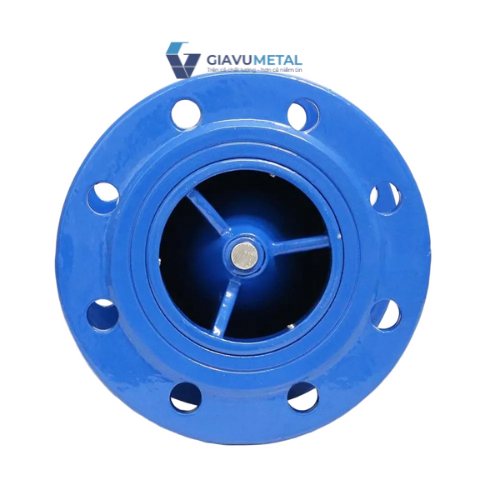

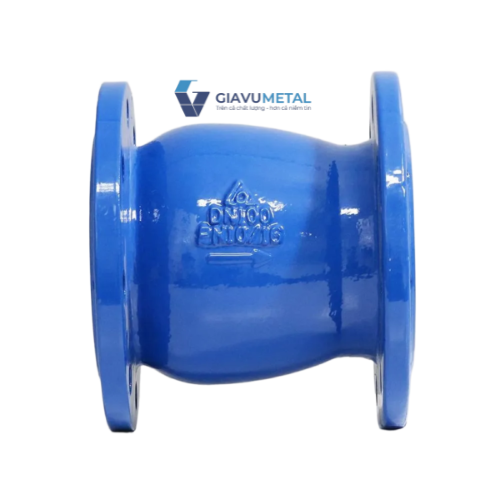

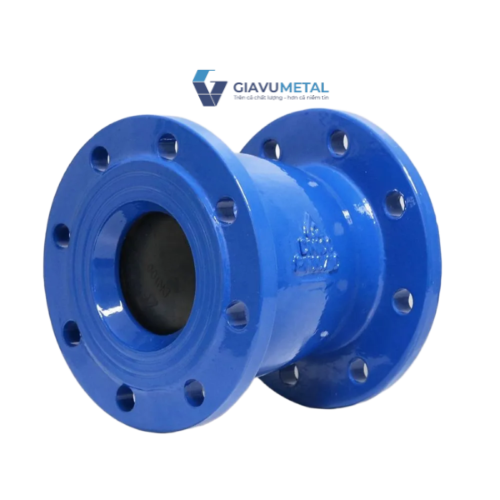

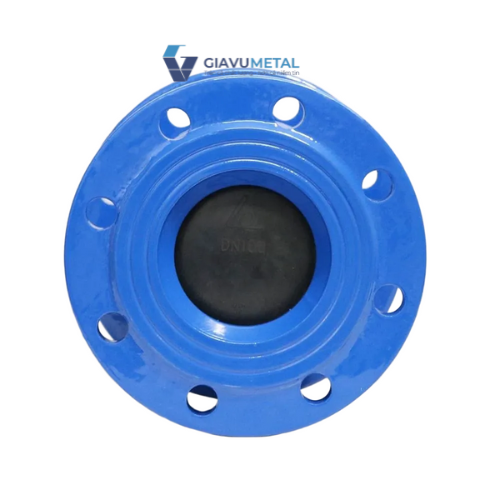

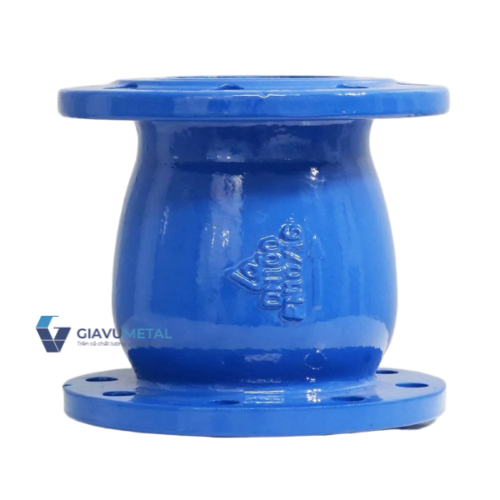

Van 1 chiều lò xo Shinyi

Van 1 chiều lò xo Shinyi SCVX là dòng van tự động đóng mở bằng lực lò xo, được thiết kế để ngăn dòng chảy ngược trong hệ thống đường ống nước, khí hoặc hơi nhẹ. Sản phẩm được sản xuất bởi Shinyi (Taiwan) – thương hiệu nổi tiếng với độ chính xác cao, vật liệu bền và khả năng vận hành ổn định trong điều kiện áp suất liên tục.

Giới thiệu

Van 1 chiều lò xo Shinyi SCVX (Spring Check Valve) hoạt động hoàn toàn tự động, không cần tác động bằng tay. Khi có áp lực dòng chảy, lực đẩy của chất lỏng làm đĩa van mở ra, cho phép lưu thông; khi dòng chảy dừng hoặc có xu hướng ngược chiều, lò xo sẽ đẩy đĩa trở về vị trí đóng, ngăn dòng chảy ngược và bảo vệ máy bơm, đường ống, van và thiết bị đầu cuối.

Thân van được chế tạo từ gang cầu (Ductile Iron), đĩa và trục bằng inox 304, lò xo inox SUS304, gioăng EPDM – tất cả đều được Shinyi kiểm tra áp lực 100% tại nhà máy trước khi xuất xưởng. Van SCVX được sử dụng phổ biến trong trạm bơm, hệ thống cấp nước, PCCC, HVAC, xử lý nước và hệ thống công nghiệp có yêu cầu chống dòng ngược hiệu quả.

Đặc điểm nổi bật

• Cơ chế tự động đóng mở nhờ lực lò xo – không cần thao tác tay.

• Thân gang cầu phủ sơn epoxy chống ăn mòn, chịu áp cao, bền trong môi trường ẩm.

• Đĩa van inox 304 chống gỉ, chống mài mòn, đảm bảo độ kín cao.

• Lò xo inox SUS304 đàn hồi tốt, độ bền cao, không biến dạng sau hàng nghìn chu kỳ.

• Gioăng EPDM kín tuyệt đối, chịu nhiệt tới 120°C.

• Kết nối mặt bích tiêu chuẩn JIS / BS / DIN, dễ dàng lắp đặt và bảo trì.

• Thiết kế nhỏ gọn, dòng chảy êm, không gây tiếng ồn khi đóng mở.

• Áp lực làm việc PN16, phù hợp hầu hết hệ thống nước, khí, PCCC.

• Hàng có sẵn tại kho Hà Nội – TP.HCM, bảo hành chính hãng 12 tháng.

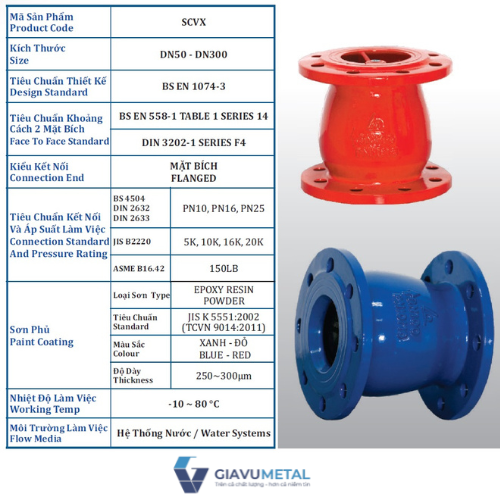

Thông số kỹ thuật

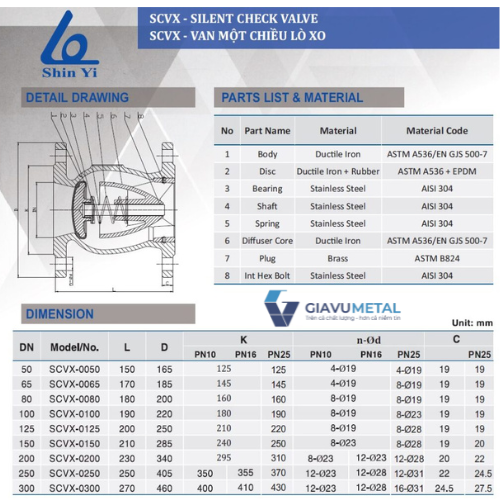

Cấu tạo của van 1 chiều lò xo Shinyi SCVX

Van 1 chiều lò xo Shinyi SCVX được thiết kế theo cấu trúc spring-loaded check valve – cơ chế tự động đóng mở bằng lực lò xo, đảm bảo dòng chảy chỉ đi theo một chiều duy nhất.
Tất cả chi tiết đều được Shinyi gia công chính xác trên máy CNC và kiểm định 100% áp lực trước khi xuất xưởng.

Cấu tạo gồm 6 bộ phận chính:

Thân van (Body):

Đúc bằng gang cầu (Ductile Iron), có khả năng chịu áp lực PN16, phủ sơn epoxy tĩnh điện dày 250 µm chống ăn mòn và gỉ sét.
Hai đầu được thiết kế kết nối mặt bích tiêu chuẩn JIS / BS / DIN, giúp dễ lắp đặt và tháo bảo trì.

Nắp van (Cover):

Được bắt chặt bằng bulong inox, cho phép tháo kiểm tra hoặc thay lò xo dễ dàng mà không cần tháo toàn bộ van khỏi hệ thống.

Đĩa van (Disc):

Là bộ phận đóng mở dòng chảy, chế tạo bằng inox 304 (CF8) có độ bóng cao, giúp giảm ma sát khi vận hành.
Khi áp lực dòng chảy đủ, đĩa được đẩy ra khỏi vị trí đóng, cho phép chất lỏng đi qua.

Lò xo (Spring):

Là trái tim của van – làm bằng inox SUS304, có độ đàn hồi cao, kháng mỏi tốt, không bị biến dạng sau hàng nghìn chu kỳ hoạt động.
Lò xo được tính toán chính xác để đóng/mở đúng ngưỡng áp lực, đảm bảo van đóng nhanh khi mất dòng chảy, tránh hiện tượng nước chảy ngược.

Trục van (Stem):

Làm từ inox 410 hoặc 304, kết nối trực tiếp với đĩa van, giúp truyền lực từ lò xo đến đĩa ổn định và chính xác.

Gioăng làm kín (Seat / O-ring):

Sử dụng EPDM cao cấp, chịu nhiệt 120°C, kín tuyệt đối, không rò rỉ. Gioăng đồng thời hấp thụ lực đóng, giúp van hoạt động êm, không gây tiếng “đập” khi đóng.

Toàn bộ van SCVX được Shinyi kiểm tra bằng áp lực 1.5 lần PN định mức tại nhà máy Đài Loan, đảm bảo độ kín tuyệt đối ≤ 0.01 ml/min và tuổi thọ lò xo > 70.000 chu kỳ.

Nguyên lý hoạt động của van 1 chiều lò xo Shinyi SCVX

Van SCVX hoạt động hoàn toàn tự động, không cần nguồn điện hoặc thao tác tay:

• Khi có dòng chảy thuận chiều:
  Áp lực dòng chất lỏng đẩy đĩa van lùi về sau, nén lò xo inox → mở đường cho lưu lượng đi qua.
  Dòng chảy đi theo chiều mũi tên được khắc trên thân van.

• Khi dòng chảy ngừng hoặc đảo chiều:
  Lò xo inox lập tức đẩy đĩa van trở lại vị trí đóng, ngăn dòng chất lỏng chảy ngược.
  Quá trình này diễn ra nhanh và nhẹ, giúp bảo vệ máy bơm, van điều khiển, đồng hồ đo lưu lượng khỏi xung áp ngược.

Ví dụ thực tế:

Tại Trạm bơm cấp nước KCN Tràng Duệ – Hải Phòng, van SCVX DN150 được lắp sau bơm chính. Khi bơm ngừng, lò xo đẩy đĩa đóng tức thì, ngăn nước hồi ngược, giảm thiểu hiện tượng “búa nước” và tăng tuổi thọ máy bơm hơn 30% so với khi dùng van 1 chiều lá lật.

Ưu điểm của van 1 chiều lò xo Shinyi SCVX

Ưu điểm về kết cấu và vật liệu

• Thân gang cầu phủ epoxy: chịu áp lực cao, chống ăn mòn vượt trội.

• Đĩa inox 304: bền, nhẹ, chống gỉ sét, không kẹt dù hoạt động lâu.

• Lò xo inox SUS304: đàn hồi tốt, không bị mỏi, đóng nhanh khi mất áp.

• Gioăng EPDM: kín tuyệt đối, không rò rỉ, độ bền cao gấp 1.5 lần NBR thông thường.

Ưu điểm về vận hành và bảo vệ hệ thống

• Tự động đóng nhanh khi mất dòng chảy – tránh hiện tượng búa nước gây hại đường ống.

• Không cần thao tác tay – phù hợp cho hệ thống khép kín, tự động hóa.

• Giảm tiếng ồn và rung động, vận hành êm hơn so với van lá lật truyền thống.

• Có thể lắp ở vị trí ngang hoặc thẳng đứng, linh hoạt trong thiết kế đường ống.

Ưu điểm về bảo trì và độ bền

• Thiết kế nắp tháo rời, dễ bảo trì hoặc thay lò xo tại chỗ.

• Tuổi thọ cao: trung bình trên 10 năm trong môi trường nước sạch.

• Không cần bảo dưỡng thường xuyên, chỉ cần kiểm tra định kỳ 6–12 tháng/lần.

• Được chứng nhận chất lượng bởi Shinyi Taiwan, có CO–CQ đầy đủ.

Ưu điểm so với các loại van 1 chiều khác

Kết luận:

Van 1 chiều lò xo Shinyi SCVX là lựa chọn tối ưu cho hệ thống bơm và đường ống áp lực, nhờ cơ chế lò xo đóng nhanh – chống dòng ngược hiệu quả, hoạt động êm, tuổi thọ cao và gần như bảo trì rất ít trong suốt vòng đời sử dụng.

So sánh van 1 chiều lò xo Shinyi SCVX với các dòng van 1 chiều khác của Shinyi

Trong nhóm van 1 chiều Shinyi, các dòng phổ biến gồm:

• SCVX – Lò xo (Spring Check Valve)

• RDCV – Lá lật (Swing Check Valve)

• WBCX – Cánh bướm (Dual Plate Check Valve)

Mỗi loại có cấu tạo và ứng dụng riêng. Bảng dưới đây cho thấy sự khác biệt rõ ràng giữa các dòng này:



Kết luận kỹ thuật:

• Nếu cần chống dòng ngược nhanh, tránh búa nước và tiếng ồn thấp → chọn SCVX (lò xo).

• Nếu hệ thống lưu lượng lớn, áp thấp, không yêu cầu đóng nhanh → dùng RDCV (lá lật).

• Nếu đường ống có áp cao, không gian hạn chế → chọn WBCX (cánh bướm).

SCVX là dòng 1 chiều linh hoạt và an toàn nhất, đặc biệt cho trạm bơm, hệ thống tuần hoàn, PCCC và HVAC hiện đại.

Ứng dụng của van 1 chiều lò xo Shinyi SCVX

Van SCVX được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ đặc tính đóng kín nhanh – chống búa nước – vận hành êm – độ bền cao.

Trong hệ thống bơm nước

• Lắp ở đầu ra của máy bơm để ngăn nước chảy ngược khi bơm dừng.

• Bảo vệ cánh bơm, đường ống và đồng hồ đo áp khỏi xung áp ngược.
  Ví dụ: Trạm bơm công nghiệp Tân Vũ – Hải Phòng sử dụng SCVX DN150 – sau 2 năm vận hành, không ghi nhận hiện tượng “búa nước” hoặc rò nước dù bơm chạy liên tục 12 giờ/ngày.

Trong hệ thống cấp nước và HVAC

• Lắp trên tuyến ống tuần hoàn nước lạnh hoặc nước nóng để duy trì hướng dòng ổn định.

• Giúp ngăn áp đảo ngược giữa các bơm hoạt động song song trong hệ thống chillers.
  Ví dụ: Tòa nhà Lotte Center Hà Nội lắp SCVX DN100 cho từng nhánh bơm tuần hoàn – đảm bảo cân bằng áp giữa các chiller, không có hiện tượng nước đảo chiều.

Trong hệ thống PCCC (phòng cháy chữa cháy)

• Lắp tại đường ra của bơm chính hoặc bơm bù, giúp duy trì áp lực đường ống, tránh thất thoát nước khi hệ thống dừng.

• Khi có báo cháy, van mở tự động để cấp nước cho toàn hệ thống.
  Ví dụ: Khu đô thị Vinhomes Ocean Park sử dụng SCVX DN200 tại tuyến cấp chính PCCC – giúp hệ thống hoạt động ổn định, không tụt áp khi bơm luân phiên.

Trong công nghiệp và xử lý nước

• Dùng cho đường ống nước sạch, nước thải, hệ thống xử lý nước tuần hoàn, dây chuyền dệt nhuộm, chế biến thực phẩm.

• Thích hợp với môi trường có tạp chất nhẹ hoặc pH trung tính.

Lưu ý khi lắp đặt và bảo trì

Trước khi lắp đặt

• Kiểm tra hướng dòng chảy (mũi tên) trên thân van trùng với chiều chất lỏng.

• Làm sạch mặt bích và ống – không để cát, hàn, sơn hoặc dị vật lọt vào thân van.

• Đảm bảo hai mặt bích song song, đồng tâm, tránh kẹt đĩa hoặc lệch trục.

• Không thử đóng mở van khi chưa bắt bulong cố định.

Khi lắp đặt

• Có thể lắp ngang hoặc thẳng đứng (dòng chảy từ dưới lên), nhưng không lắp ngược chiều trọng lực.

• Siết bulong theo hình chữ X, chia lực đều để không biến dạng mặt bích.

• Nếu lắp tại đầu bơm, nên chừa khoảng cách 3–5 lần đường kính ống tính từ đầu ra của bơm để tránh xung áp mạnh.
  Ví dụ thực tế: Nhà máy nước Gia Lâm lắp SCVX DN250 ngay sát đầu bơm, sau khi điều chỉnh vị trí cách bơm 0,8 m – hiện tượng rung biến mất hoàn toàn.

Khi vận hành

• Van hoạt động hoàn toàn tự động, không cần tác động thủ công.

• Nếu nghe thấy tiếng “đập nhẹ” khi bơm dừng, nên kiểm tra lực lò xo – có thể đã yếu sau thời gian dài sử dụng.

• Không nên tháo nắp van khi hệ thống đang có áp lực nước.

Khi bảo trì

Định kỳ 6–12 tháng kiểm tra:

• Lò xo có còn đàn hồi tốt không.

• Gioăng EPDM có bị mòn hoặc chai cứng không.

• Đĩa inox có cặn bám gây kẹt không.

Nếu van lắp ngoài trời, nên phủ sơn bảo vệ thân van để tăng tuổi thọ.

Khi thay lò xo hoặc gioăng, chỉ cần tháo nắp mặt trên, không cần tháo rời toàn bộ van khỏi hệ thống.
