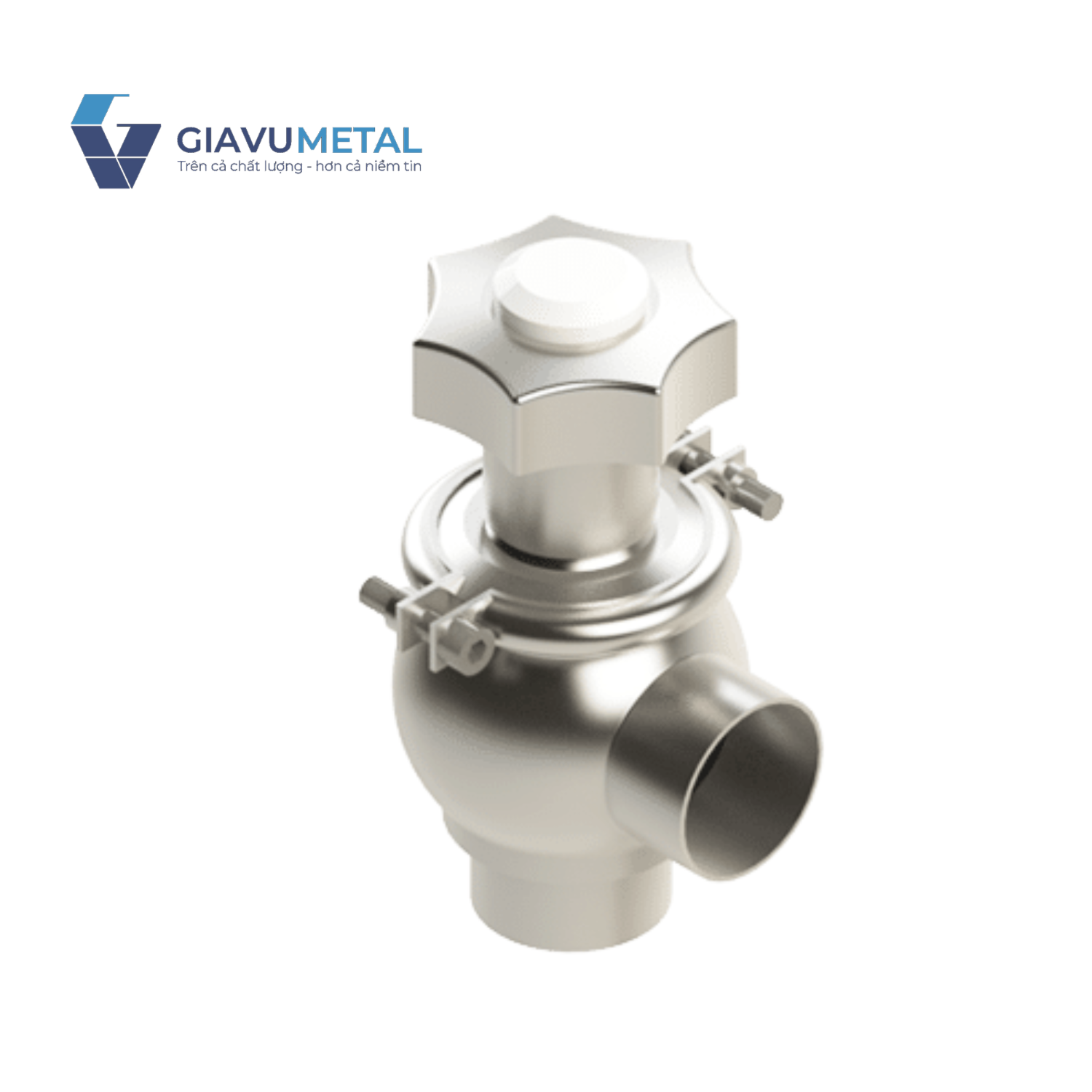

Flow Control Valve - Van điều khiển lưu lượng

🔍 Flow Control Valve là gì?

Flow Control Valve là loại van có khả năng điều tiết dòng chảy bằng cách thay đổi tiết diện dòng chảy bên trong van. Khi người vận hành hoặc hệ thống điều khiển tác động, van sẽ mở lớn hoặc thu nhỏ lại để kiểm soát lưu lượng đi qua.

👉 Hiểu đơn giản:

• Mở lớn → lưu lượng tăng
• Thu nhỏ → lưu lượng giảm

Loại van này có thể hoạt động:

• Thủ công (tay vặn)
• Tự động (điện, khí nén, thủy lực)

⚙️ Cấu tạo của Flow Control Valve

Một van điều khiển lưu lượng tiêu chuẩn thường gồm các bộ phận chính:

1. Thân van (Body)

• Là phần chịu áp lực chính
• Vật liệu: inox, đồng, gang, thép hoặc nhựa

2. Bộ phận điều tiết (Trim)

• Có thể là kim, đĩa hoặc piston
• Điều chỉnh tiết diện dòng chảy

3. Tay điều khiển / Bộ truyền động (Actuator)

• Điều khiển độ mở của van

Có thể là:

• Tay vặn (manual)
• Điện (electric actuator)
• Khí nén (pneumatic actuator)

4. Gioăng làm kín (Seal)

• Đảm bảo không rò rỉ
• Thường làm từ PTFE, EPDM hoặc cao su

👉 Cấu tạo linh hoạt giúp van phù hợp với nhiều môi trường làm việc khác nhau.

🔄 Nguyên lý hoạt động

Flow Control Valve hoạt động dựa trên việc thay đổi tiết diện dòng chảy:

• Khi van mở rộng → diện tích dòng chảy tăng → lưu lượng tăng
• Khi van thu nhỏ → diện tích giảm → lưu lượng giảm

Trong hệ thống tự động:

• Cảm biến đo lưu lượng sẽ gửi tín hiệu
• Bộ điều khiển (controller) điều chỉnh actuator
• Van tự động thay đổi để giữ lưu lượng ổn định

👉 Một số van còn tích hợp khả năng giữ lưu lượng không đổi dù áp suất thay đổi.

🧩 Các loại Flow Control Valve phổ biến

1. Needle Valve (van kim)

• Điều chỉnh chính xác cao
• Phù hợp lưu lượng nhỏ

2. Globe Valve (van cầu)

• Khả năng điều tiết tốt
• Dùng phổ biến trong công nghiệp

3. Ball Valve điều khiển lưu lượng

• Đóng/mở nhanh
• Có thể điều chỉnh nhưng không quá chính xác

4. Butterfly Valve (van bướm)

• Nhẹ, giá rẻ
• Phù hợp đường ống lớn

5. Automatic Flow Control Valve

• Tự động giữ lưu lượng ổn định
• Không cần can thiệp thủ công

👉 Việc lựa chọn loại van phụ thuộc vào độ chính xác và điều kiện vận hành.

🏭 Ứng dụng của Flow Control Valve

Flow Control Valve được ứng dụng rộng rãi trong nhiều lĩnh vực:

✔ Hệ thống nước

• Điều chỉnh lưu lượng cấp nước
• Duy trì áp suất ổn định

✔ Ngành dầu khí

• Kiểm soát dòng chảy chất lỏng và khí
• Đảm bảo an toàn vận hành

✔ Hệ thống HVAC

• Điều chỉnh lưu lượng nước lạnh/nóng
• Tối ưu hiệu suất điều hòa

✔ Công nghiệp thực phẩm & dược phẩm

• Phiên bản inox vi sinh (sanitary)
• Đảm bảo tiêu chuẩn vệ sinh

✔ Hệ thống thủy lực & khí nén

• Điều chỉnh tốc độ xi lanh
• Kiểm soát áp lực và lưu lượng

⭐ Ưu điểm của Flow Control Valve

• ✅ Điều chỉnh lưu lượng chính xác
• ✅ Linh hoạt trong nhiều ứng dụng
• ✅ Có thể tự động hóa
• ✅ Tăng hiệu suất hệ thống
• ✅ Giảm hao phí năng lượng

⚠️ Nhược điểm

• ❌ Giá thành cao hơn van thông thường
• ❌ Cần bảo trì định kỳ
• ❌ Yêu cầu lựa chọn đúng loại để tránh sai số

📏 Tiêu chuẩn và vật liệu

Tiêu chuẩn phổ biến:

• ANSI / ASME
• API
• DIN
• JIS

Vật liệu:

• Inox 304 / 316 (thực phẩm, dược phẩm)
• Gang, thép carbon (công nghiệp nặng)
• Đồng (hệ thống nước dân dụng)
• Nhựa PVC/CPVC (hóa chất nhẹ)

👉 Lựa chọn vật liệu phụ thuộc vào môi trường làm việc và loại lưu chất.

🧠 Lưu ý khi lựa chọn Flow Control Valve

Để chọn đúng van điều khiển lưu lượng, cần xem xét:

• Lưu lượng cần kiểm soát
• Áp suất và nhiệt độ làm việc
• Độ chính xác yêu cầu
• Loại lưu chất (nước, khí, hóa chất…)
• Kiểu điều khiển (tay, điện, khí nén)
• Tiêu chuẩn kết nối (ren, bích, clamp)

👉 Việc chọn đúng van giúp hệ thống hoạt động ổn định và tiết kiệm chi phí lâu dài.

📌 Flow Control Valve – van điều khiển lưu lượng là thiết bị quan trọng giúp kiểm soát chính xác dòng chảy, tối ưu hiệu suất và đảm bảo an toàn cho hệ thống. Với nhiều loại và thiết kế khác nhau, van có thể đáp ứng đa dạng nhu cầu từ dân dụng đến công nghiệp nặng.
