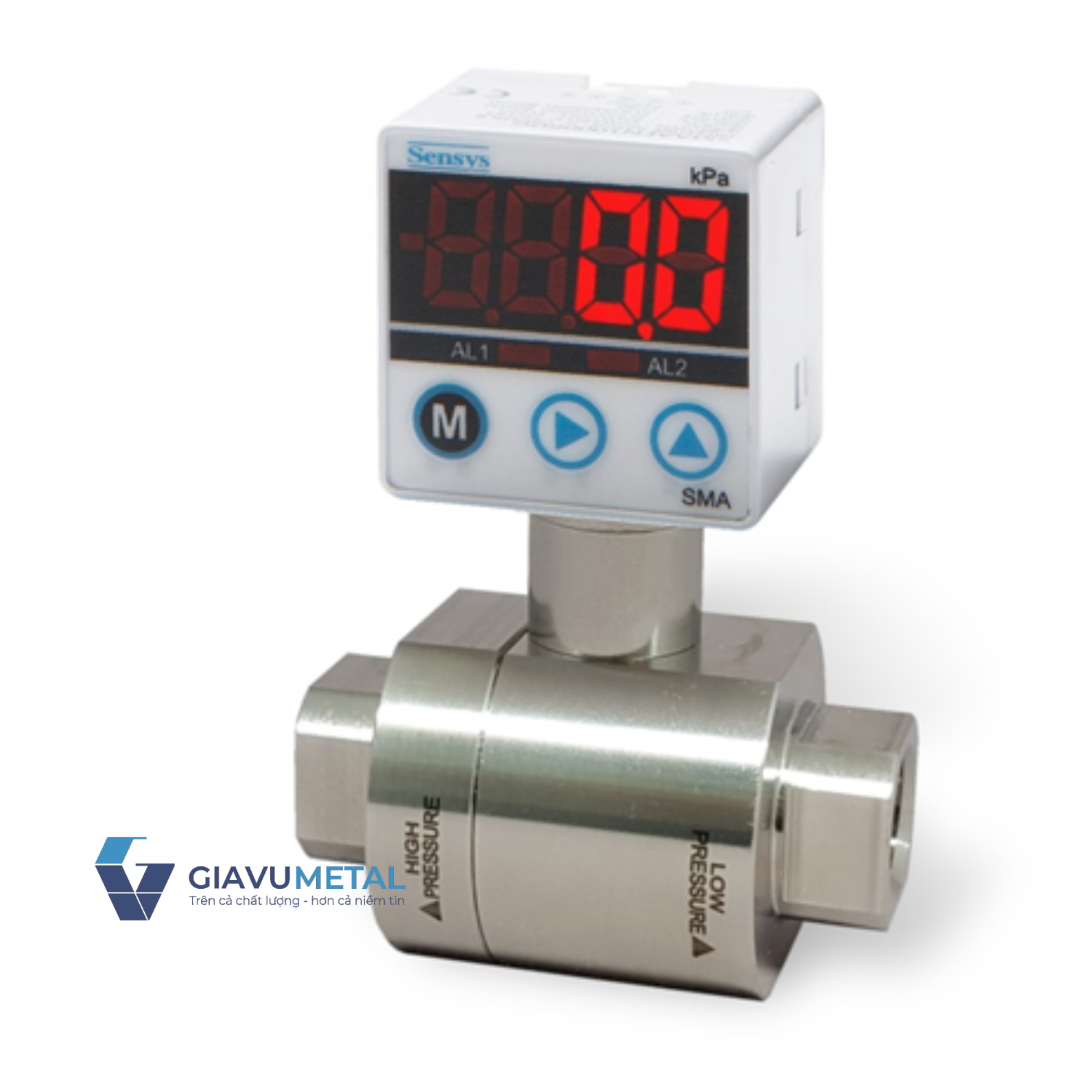

Kích thước nhỏ gọn(30X30mm) đồng hồ chênh áp / công tắc SMA(DL) bao gồm một chíp micro trong thiết kế.
Trong các hệ thống khí nén, HVAC và dây chuyền tự động hóa hiện đại, việc giám sát chênh lệch áp suất giữa hai điểm là yếu tố quan trọng để đảm bảo hiệu suất và an toàn vận hành. Đồng hồ chênh áp / công tắc SMA (DL) kích thước nhỏ gọn 30x30mm được thiết kế nhằm đáp ứng yêu cầu đo chính xác, tích hợp điều khiển và tối ưu không gian lắp đặt.

Thêm vào đó, đồng hồ chênh áp / công tắc SMA(DL) còn có thiết kế đèn LED hiển thị, 1~5VDC hoặc 4-20mA (3 dây) tín hiệu ra analog, 2 kênh công tắc. Đồng hồ chênh áp / công tắc SMA(DL) có thể dùng để đo áp suất các lưu chất ăn mòn và ít ăn mòn, khí, ga, hay chất lỏng mà vật liệu inox có thể chống chịu được (tùy dòng model).

SMA (DL) là dòng thiết bị đo chênh áp điện tử, cho phép:

• Đo sự chênh lệch áp suất giữa hai cổng (High/Low)

• Hiển thị giá trị chênh áp theo thời gian thực

• Cài đặt ngưỡng đóng/ngắt tự động

• Xuất tín hiệu về PLC hoặc hệ thống điều khiển

Phiên bản 30x30mm đặc biệt phù hợp cho tủ điện nhỏ, máy OEM và hệ thống yêu cầu thiết bị compact.

Nguyên lý hoạt động

Đồng hồ chênh áp SMA (DL) hoạt động theo nguyên lý:

1. Hai cổng áp suất kết nối vào hai điểm cần so sánh.

2. Cảm biến bên trong đo độ chênh lệch giữa hai áp suất.

3. Bộ xử lý chuyển đổi tín hiệu thành giá trị số.

4. Hiển thị trên màn hình và kích hoạt ngõ ra khi đạt ngưỡng cài đặt.

Công nghệ cảm biến điện tử giúp đảm bảo:

• Độ chính xác cao
• Độ lặp lại ổn định
• Phản hồi nhanh
• Giảm sai số trôi theo thời gian

THÔNG SỐ KỸ THUẬT

Đồng hồ chênh áp / Công tắc SMA (DL) – Kích thước 30x30mm

Hạng mục	Thông số kỹ thuật
Kích thước mặt trước	- 30 x 30 mm
Kiểu lắp đặt	- Gắn panel / tủ điện
Cấp bảo vệ	- IP40 ~ IP65 (tùy model)
Dải đo chênh áp	- ±1 kPa / ±5 kPa / ±10 kPa / 0~100 kPa (tùy chọn)
Đơn vị hiển thị	- Pa, kPa, bar, mmH₂O (tùy cấu hình)
Độ chính xác	±0.5% F.S. hoặc ±1% F.S.
Thời gian đáp ứng	- Nhanh, độ lặp lại cao
Nguồn cấp	12–24VDC
Ngõ ra công tắc	- Relay / NPN / PNP (1 hoặc 2 ngõ ra)
Ngõ ra analog	4–20mA / 0–10V (tùy phiên bản)
Hiển thị	- LED/LCD kỹ thuật số
Cài đặt	- Điểm ON/OFF, điều chỉnh hysteresis
Kết nối áp suất	- 2 cổng High / Low
Chuẩn ren	R1/8, NPT1/8, G1/8 (tùy chọn)
Nhiệt độ môi trường	0 ~ 50°C (tùy model)
Độ ẩm hoạt động	≤ 85% RH (không ngưng tụ)
Bảo vệ	- Quá áp, chống nhiễu điện từ

Lưu ý khi lựa chọn

Khi chọn đồng hồ chênh áp SMA (DL) 30x30mm, cần xác định:

• Dải đo chênh áp phù hợp

• Môi chất đo (khí sạch, khí nén…)

• Loại ngõ ra yêu cầu

• Điện áp cấp nguồn

• Chuẩn kết nối ren

Việc lựa chọn đúng thông số giúp hệ thống vận hành ổn định và tăng tuổi thọ thiết bị.

Ứng dụng thực tế

🔹 Hệ thống HVAC

• Giám sát chênh áp bộ lọc gió

• Kiểm soát áp suất phòng sạch

• Phát hiện tắc nghẽn đường ống gió

🔹 Hệ thống lọc công nghiệp

• Theo dõi chênh áp trước – sau bộ lọc

• Cảnh báo khi cần thay lõi lọc

🔹 Hệ thống khí nén

• Kiểm soát chênh áp qua bộ lọc khí

• Bảo vệ thiết bị đầu cuối

🔹 Máy công nghiệp & OEM

• Máy đóng gói

• Máy in công nghiệp

• Dây chuyền sản xuất tự động

Ứng dụng của đồng hồ chênh áp / công tắc SMA(DL) được dùng rộng tải trong nhiều ngành công nghiệp nặng như hóa chất, lọc hóa dầu, thép, xi măng, thực phẩm ....). Đồng hồ chênh áp / công tắc SMA(DL) là một lựa chọn đầy tính tiện dụng và kinh tế khi kết hợp cả hai ứng dụng cần thiết để đo, giám sát và điều khiển áp suất trong sản xuất).
