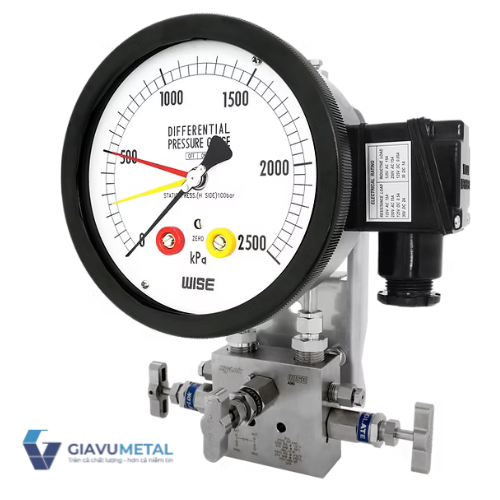

Đồng hồ chênh áp Wise P680 (P681, P682)

Đồng hồ chênh áp Wise P680 (P681, P682)

Đồng hồ chênh áp Wise sê-ri P680 là đồng hồ đo áp suất chênh lệch giữa hai nơi, dùng đo áp suất chênh lệch từ 25 kPa đến 2.0 MPa ở áp suất tĩnh tối đa 10 MPa.

Một bộ gồm hai ống thổi bằng thép không gỉ gắn trên cân bằng lực cho phép đọc trực tiếp áp suất chênh lệch thực tế. Ngoải ra, đồng hồ chênh áp Wise P680 còn được trang bị các tiếp điểm sử dụng một công tắc sậy cho các ứng dụng cảnh báo và điều khiển.
Đồng hồ chênh áp Wise P680 (bao gồm hai model P681 và P682) là dòng thiết bị đo lường chuyên dụng tích hợp tiếp điểm điện loại công tắc sậy (reed switch). Thiết bị này được thiết kế để đo sự khác biệt áp suất và đồng thời kích hoạt các tín hiệu cảnh báo hoặc điều khiển hệ thống (ON-OFF) khi áp suất đạt đến ngưỡng cài đặt

Phân loại model theo dải đo

Dòng P680 được chia thành hai model dựa trên phạm vi đo lường cụ thể:

• P681: Dành cho dải đo chênh áp từ 0 ~ 25 kPa đến 0 ~ 0.25 MPa.
• P682: Dành cho dải đo chênh áp cao hơn, từ 0 ~ 0.4 MPa đến 0 ~ 2.0 MPa.

Thông số kĩ thuật cơ bản của Đồng hồ chênh áp Wise P680

Đồng hồ chênh áp Wise sê-ri P680 được chia làm 2 model	- Model P681: với dải đo từ 0~25 kPa đến 0~0.25 MPa  - Model P682: với dải đo từ 0~0.4 MPa đến 0~2.0 MPa
Đường kính mặt đồng hồ	- 150mm
Cấp chính xác	- ±1.6 % hoặc ±1.0 % toàn dải đo
Áp suất làm việc (áp suất tĩnh)	-Max 10 MPa
Vật liệu của đồng hồ chênh áp Wise P680	- Vỏ nhôm sơn đen  - Chân kết nối: 316SS, Monel hoặc Hastelloy-C  - Bộ phận cảm biến: 316SS, Monel hoặc Hastelloy-C
Nhiệt độ làm việc của đồng hồ chênh áp Wise P680	- Nhiệt độ môi trường: -20 ~ 65°C  - Nhiệt độ môi chất: max 100°C
Kiểu kết nối	- Chân thẳng, ren 1/4"NPT(F), hoặc ren 1/2"NPT(F) (áp dụng khi đồng hồ chênh áp lắp kèm cụm van 3 ngả hoặc 5 ngả)
Đồng hồ chênh áp Wise P680 có thiết kế loại	- Điều khiển từ xa (remote seal) nhưng chỉ thiết kế với dải áp suất từ 40kPa trở lên
Các loại tiếp điểm của đồng hồ chênh áp wise P680	- Loại 1 tiếp điểm: gồm 2 loại báo động cao (High alarm) và báo động thấp (Low alarm)  - Loại 2 tiếp điểm: gồm 3 loại báo động cao và thấp (High and low alarm); 2 báo động cao (Two high alarm); 2 báo động thấp (Two low alarm)

Chú ý khi sử dụng đồng hồ chênh áp WISE P680

- Không sử dụng quá phạm vi áp suất và nhiệt độ cho phép
-  Không sử dụng để đo chất lỏng ăn mòn
-  Không đăt quá tải, rung và va đập
-  Sử dụng đúng theo nguyên lí hoạt động của đồng hồ
-  Bảo quản ở nơi có độ ẩm thấp và không có rung động hay bụi
- Tránh ánh nắng trực tiếp
-  Kiểm tra định kì 3 tháng 1 lần để kiểm tra hoạt động của tiếp điểm
- Không được sử dụng trong khu vực chống cháy nổ

Đặc điểm nổi bật của Tiếp điểm điện Reed Switch dòng P680

Khác với dòng P640 dùng Micro Switch (công tắc hành trình), dòng P680 sử dụng Reed Switch:

• Hoạt động bằng từ tính: Tiếp điểm được đặt trong một ống thủy tinh kín chứa khí trơ, kích hoạt bằng nam châm gắn trên kim đo.
• Tuổi thọ cực cao: Do tiếp điểm được bảo vệ trong môi trường kín, nó không bị oxy hóa, không bị ảnh hưởng bởi độ ẩm hoặc bụi bẩn từ môi trường bên ngoài.
• An toàn hơn: Không gây ra tia lửa điện hở, rất phù hợp cho các môi trường yêu cầu độ sạch cao hoặc các vị trí có độ rung nhẹ mà tiếp điểm cơ học thường hay bị chập chờn.
• Lưu ý về công suất: Reed Switch thường có dòng định mức nhỏ (khoảng 0.2A - 0.5A). Vì vậy, không nên đấu trực tiếp vào tải lớn (như máy bơm) mà phải thông qua một rơ-le trung gian (relay).

Cấu tạo và Độ bền vật liệu

• Hệ thống Bellows (Ống thổi): Cả P681 và P682 đều sử dụng ống thổi bằng STS316L. Vật liệu này không chỉ chống ăn mòn tốt mà còn có độ đàn hồi tuyến tính cao, giúp sai số sau thời gian dài sử dụng là rất thấp.
• Vỏ bảo vệ: Được làm từ thép không gỉ 304 cứng cáp, chịu được va đập và môi trường hóa chất ăn mòn nhẹ.
• Kính quan sát: Sử dụng kính an toàn (Safety Glass), nếu chẳng may bị vỡ sẽ không tạo ra các mảnh sắc nhọn, bảo vệ an toàn cho người vận hành.

Ứng dụng theo Model

• Wise P681 (Dải thấp - Trung bình): Thường được lắp đặt tại các hệ thống điều hòa không khí trung tâm (Chiller), hệ thống thông gió tòa nhà hoặc giám sát các bộ lọc tinh trong ngành dược phẩm, thực phẩm.
• Wise P682 (Dải cao): Thích hợp cho các hệ thống thủy lực, đường ống dẫn dầu khí, hoặc đo mức chênh lệch áp suất trong các bồn chứa khí hóa lỏng (LNG, LPG) – nơi áp suất làm việc rất lớn nhưng cần giám sát sự thay đổi mức chất lỏng nhỏ nhất.

Lời khuyên: Khi lắp đặt P680, hãy đảm bảo rằng sơ đồ đấu nối điện được thực hiện đúng theo tài liệu đi kèm, đặc biệt là kiểm tra kỹ dòng điện định mức để tránh làm cháy tiếp điểm Reed Switch vốn rất nhạy cảm.
