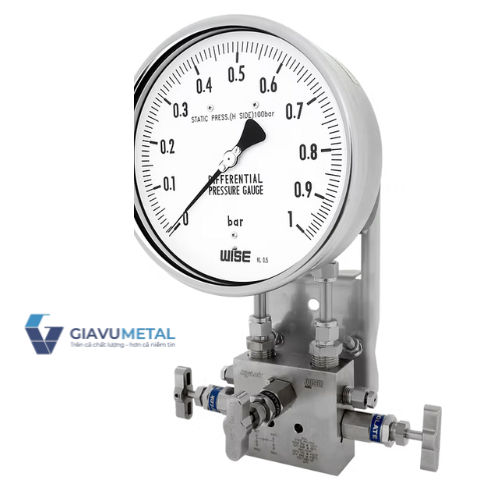

Đồng hồ chênh áp Wise P670 ( Series P671, P672, P673 )

6 Lượt xem

Giá bán: Liên hệ

Mã sản phẩm: S000765
Kích thước:
Đồng hồ chênh áp Wise P671, P672 và P673 là dòng thiết bị đo lường chuyên dụng sử dụng cơ chế ống thổi (Bellows), cho phép đo sự khác biệt áp suất với độ nhạy và độ chính xác cực cao. Dòng sản phẩm này được phân cấp thông minh: P671 cho các dải đo cực thấp, P672 cho dải trung bình và P673 cho dải cao. Với khả năng chịu áp suất tĩnh lên đến 100 bar và vật liệu inox 316L cao cấp, đây là lựa chọn hàng đầu để giám sát mức chất lỏng trong bồn áp suất, kiểm soát lưu lượng và bảo vệ hệ thống lọc trong các nhà máy hóa chất, điện lực và dầu khí.

Thông tin sản phẩm
Thông số kỹ thuật

Đồng hồ áp suất chênh áp Wise P671, P672, và P673

Đồng hồ áp suất chênh áp Wise P671, P672, và P673 đều thuộc dòng sản phẩm P670 series, được thiết kế để đo sự khác biệt áp suất bằng cơ chế ống thổi (bellows element) và chuyên dùng cho các ứng dụng có yêu cầu dải đo thấp và áp suất tĩnh cao. Sự khác biệt chính giữa ba model này nằm ở dải đo chênh áp cụ thể.
Đồng hồ chênh áp P670 được thiết kế với cấu trúc có thể bảo vệ ống Bellows chống lại áp suất quá cao, và có thể được sử dụng cho đo áp suất chênh lệch của bộ lọc, đồng hồ đo lưu lượng, v.v. bằng cách sử dụng lỗ hoặc để đo mực nước của bể chứa. Series P671 – P672 – P673 thuộc dòng Đồng hồ áp suất Wise, với ống Bellows bằng thép không gỉ được gắn trên một bộ cân bằng lực cho phép đọc trực tiếp áp suất chênh lệch thực tế.

Các thông số kỹ thuật

Đường kính mặt – Đường kính danh nghĩa	100 and 160 mm
Đơn vị đo	MPa, kPa, bar, mbar
Dải đo	Series P671 : 0 ~ 4 kPa, 6 kPa, 10 kPa Series P672 : 0 ~ 25 kPa to 0 ~ 0.25 MPa SeriesP673 : 0 ~ 0.4 MPa to 0 ~ 2.0 MPa
Áp suất tĩnh	P671 : Max 4 MPa P672 and P673 : Max.10 MPa
Nhiệt độ làm việc	Môi trường: – 20 ~ 65^oC Chất lỏng: max 100^oC
Hiệu ứng nhiệt độ	Độ chính xác ở nhiệt độ trên và dưới nhiệt độ chuẩn ( 20^oC ) sẽ được ảnh hưởng trong khoảng ± 0,5% trên 10^oC toàn thang đo.
Cấp chính xác	±1.0 % of full scale ±1.6 % of full scale
Degree of protection	EN60529 / IEC529 / IP55

Sự khác biệt về dải đo

Ba model này phân chia các dải đo khác nhau để phù hợp với từng nhu cầu ứng dụng chuyên biệt, theo thông tin từ wisevietnam.vn:

P671: Chuyên dùng cho các dải đo chênh áp cực thấp, ví dụ: 0 ~ 4 kPa, 0 ~ 6 kPa, 0 ~ 10 kPa. Áp suất tĩnh tối đa cho model này là 4 MPa (khoảng 40 bar).
P672: Bao gồm các dải đo chênh áp thấp đến trung bình, ví dụ: 0 ~ 25 kPa đến 0 ~ 0.25 MPa (tương đương 0 ~ 250 mbar đến 0 ~ 2.5 bar). Áp suất tĩnh tối đa cho model này là 10 MPa (khoảng 100 bar).
P673: Dành cho các dải đo chênh áp cao hơn, ví dụ: 0 ~ 0.4 MPa đến 0 ~ 2.0 MPa (tương đương 0 ~ 4 bar đến 0 ~ 20 bar). Áp suất tĩnh tối đa cho model này cũng là 10 MPa

Vật liệu đồng hồ chênh áp Wise P670

Kết nối áp suất	Thép không gỉ (316L SS), Monel và Hastelloy-C
Vật liệu bộ phận truyền áp	Thép không gỉ (316L SS), Monel và Hastelloy-C
Vỏ	Vỏ thép không gỉ (304SS)
Kính quan sát	Kính an toàn

- Số trên mặt đồng hồ áp bằng nhôm trắng với vạch chia màu đen
- Làm đầy chất lỏng cho dầu Silicone tế bào vi sai
- Kim đồng hồ bằng Hợp kim nhôm sơn đen (Không điều chỉnh)
- Phụ kiện tiêu chuẩn Giá đỡ cho ống 2" lắp bằng thép hoàn thiện màu xám bạc

Phần Option thêm:

■ Phớt từ xa - Không khả dụng với dải áp suất chênh lệch nhỏ hơn 40 kPa
■ Giá đỡ với 316SS cho ống 2 "
■ Van ống góp 3 chiều và 5 chiều
■ Van 3 chiều và 5 ngả (Monel)
■ Độ chính xác ± 0,5% của thang đo đầy đủ

Nguyên tắc hoạt động đồng hồ chênh áp Wise P670:

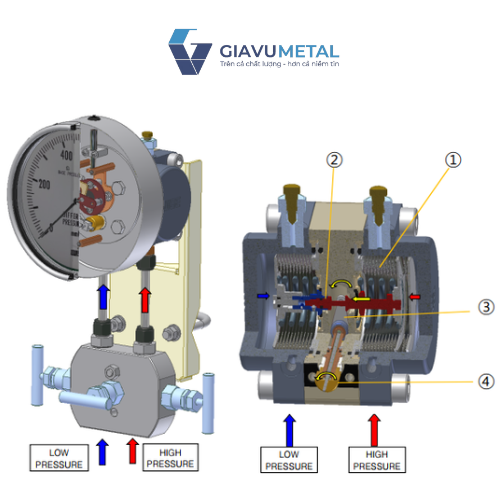

6 Đồng hồ áp suất chênh áp P671, P672 P673

- Nếu áp suất đến trong bộ phận chuyển đổi áp suất của phía áp suất cao và áp suất chuyển đổi một phần của phía áp suất thấp, ống thổi ① sẽ co lại do chênh lệch áp suất giữa hai điểm. Sau đó, ②ROD được kết nối với ống thổi sẽ di chuyển theo hướng phải và trái. Và ③SHAFT và ④POST, được kết nối với phần chỉ thị của vi sai
đồng hồ đo áp suất, quay theo khoảng cách di chuyển này và cho biết áp suất chênh lệch.
- Trong trường hợp ống thổi, phía áp suất cao và phía áp suất thấp được thực hiện để tách biệt. Và một khoảng cách di chuyển đồng đều được tạo ra bằng cách kết hợp với lò xo theo đến phạm vi chênh lệch áp suất.

Sử dụng đồng hồ chênh áp Wise P670 đúng cách:

- Để ngăn ngừa hư hỏng bộ đo vi sai, hãy vận hành bộ đo vi sai dọc theo với ống góp 3 chiều mọi lúc và kiểm tra cả mặt cao và mặt thấp trước khi được cài đặt trên ống góp.
- Đồng hồ đo chênh lệch nên được lắp đặt ở vị trí cao hơn bộ khuếch tán áp suất trong quá trình đo chênh lệch áp suất khí và thấp hơn nó trong quá trình chênh lệch chất lỏng đo áp suất.
- Kết nối bộ khuếch tán áp suất của ống đo theo cách để đặt ngược dòng vào áp cao và hạ lưu về áp thấp. Trong quá trình kiểm tra mực nước, đặt phần dưới về phía cao và phần trên ở phía thấp để điều áp bể nhưng nối phần dưới với phía cao và mở phía thấp với khí quyển cho bể hở cho khí quyển.
- Trong trường hợp có chất lỏng ăn mòn, bạn phải chọn màng ngăn chống ăn mòn hoặc màng ngăn bên.
- Trong trường hợp bạn chọn một màng ngăn bên và mặt cao và mặt thấp của nó không được lắp đặt tại cùng điểm, hãy đảm bảo tiến hành điều chỉnh điểm 0 sau khi lắp đặt đồng hồ đo vi sai. (Điểm 0 được điều chỉnh bằng cách vặn vít điều chỉnh 0 bên trong hộp sau tháo nắp dầu trên đỉnh của hộp đo chênh lệch áp suất. )
- Trong trường hợp hoạt động trong chất lỏng nóng, sử dụng một nồi làm kín để giữ cho đồng hồ đo vi sai đi vào
chất lỏng dưới nhiệt độ cài đặt
