Đồng hồ chênh áp dạng màng P660 series (P661, P662)

Đồng hồ áp suất chênh áp Wise P661 và Wise P662 là các thiết bị đo chuyên dụng dùng để xác định sự khác biệt áp suất giữa hai điểm đo trong hệ thống đường ống hoặc bồn chứa, hoạt động dựa trên nguyên lý màng ngăn (diaphragm element). Chúng thuộc dòng sản phẩm P660 series của thương hiệu Wise Control (Hàn Quốc), nổi tiếng với độ bền cao và độ chính xác đáng tin cậy trong môi trường công nghiệp khắc nghiệt, chúng hoạt động bằng cách sử dụng màng ngăn và được thiết kế với cấu trúc có thể bảo vệ màng ngăn khỏi áp suất quá mức và có thể được sử dụng để đo chênh lệch áp suất của bộ lọc, đồng hồ đo lưu lượng, v.v. bằng cách sử dụng lỗ thoát , hoặc để đo mực nước của bể chứa.
Đồng hồ chênh áp P660  là dòng máy đo chênh áp được thiết kế để đo sự chênh lệch áp suất của hệ thống từ ​​4 kPa đến 2,5 MPa và ở áp suất tĩnh 10, 25 MPa.

Điểm nổi bật và Ứng dụng

Các model P661 và P662 được thiết kế đặc biệt để đo lường chênh lệch áp suất trong các ứng dụng có áp suất làm việc tối đa (áp suất tĩnh - static pressure) cao, lên đến 10 MPa (khoảng 100 bar) hoặc 25 MPa (khoảng 250 bar).

• P661: Thường có đường kính mặt lớn hơn (DN 140) và được thiết kế cho áp suất tĩnh tối đa 10 hoặc 25 MPa.
• P662: Thường có đường kính mặt nhỏ hơn (DN 80) và được thiết kế cho áp suất tĩnh tối đa 25 MPa.

Các thông số kỹ thuật P660

Đường kính mặt – Đường kính danh nghĩa	100 and 160 mm
Đơn vị đo	MPa, kPa, bar, mbar
Dải đo	0 ~ 4 kPa đến 0 ~ 40 kPa Flange size / DN 140, Max. static / 10 and 25 MPa 0 ~ 60 kPa đến 0 ~ 2,5 MPa Flange size / DN80, Max. static / 25 MPa
Nhiệt độ làm việc	Môi trường: – 20 ~ 65oC Chất lỏng: max 100oC
Hiệu ứng nhiệt độ	Độ chính xác ở nhiệt độ trên và dưới nhiệt độ chuẩn ( 20oC ) ​​sẽ được ảnh hưởng trong khoảng ± 0,5% trên 10oC toàn thang đo.
Cấp chính xác	±1.0 % of full scale ±1.6 % of full scale
Degree of protection	EN60529 / IEC529 / IP55

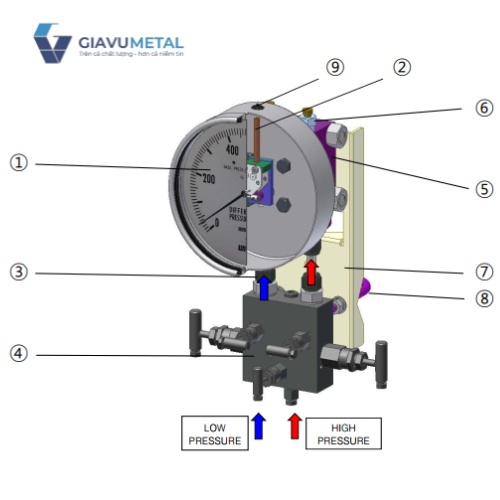

Cấu tạo và nguyên lý hoạt động của đồng hồ chênh áp P660

Nguyên lý hoạt động của đồng hồ áp suất chênh áp P660: Bộ phận cảm biến áp lực của Series P660 được thiết kế khác so với loại đồng hồ áp suất ống Bourdon thông thường. Nó được thiết kế gồm 2 màng ngăn inox, gắn trên 1 thanh cân bằng lực. Khi có chênh áp suất, sự cân bằng lực này bị phá vỡ, thông qua một cơ cấu truyền chuyển động tới kim đồng hồ, từ đó hiển thị áp suất chênh áp giữa 2 môi trường đo.
Serise P660 là dòng đồng hồ áp suất chênh áp cao cấp của Wise Control. Nó được thiết kế chất lượng đạt đạt tiêu chuẩn kĩ thuật của Ủy ban an toàn Châu Âu.

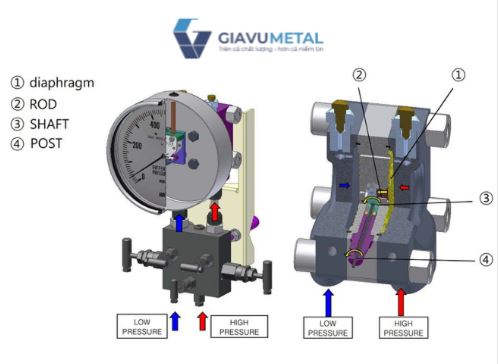

Đồng hồ đo áp suất Wise có áp suất đến trong phần chuyển đổi áp suất của phía áp suất cao và phần chuyển đổi áp suất của phía áp suất thấp, Diaphragm ( Màng ngăn ) sẽ co lại do chênh lệch áp suất giữa hai điểm. Sau đó, Rod được kết nối với màng ngăn sẽ di chuyển theo hướng phải hoặc trái. Khi đó Shaft và Post được kết nối với bộ phận hiển thị, kim đồng hồ sẽ di chuyển tuỳ theo độ chênh lệch đo được và cho biết áp suất chênh lệch.

 Lưu ý khi sử dụng đồng hồ chênh áp P660

Khi sử dụng Đồng hồ chênh áp Wise P660 ( series P661 – P662 ) chúng ta cần lưu ý một số điều sau:

1. Để ngăn ngừa hư hỏng của bộ phận đo vi sai, hãy vận hành đồng hồ đo cùng với 3-way and 5-way manifold valve và kiểm tra đầu vào của dòng áp suất cao – thấp trước khi lắp đặt.
2. Bộ phận đo chênh lệch áp suất phải được lắp đặt ở vị trí cao hơn so với bộ phận khuếch tán áp suất trong quá trình đo áp suất chất khi và thấp hơn trong quá trình đo chênh lệch áp suất chất lỏng.
3. Với hệ thống có chất lỏng ăn mòn, bạn phải chọn màng ngăn chống ăn mòn hoặc side diaphragm.
4. Trong trường hợp bạn chọn side diaphragm thì high side và low side không được lắp đặt vào cùng một lúc.
5. Zero point adjustment được điều chỉnh bằng cách vặn vít bên trong đồng hồ, khi đó người sử dụng cần tháo nắp dầu trên đỉnh đồng hồ để có thể điều chỉnh.
6. Trong trường hợp hoạt động trong chất lỏng có nhiệt độ cao, sử dụng seal pot để giữ chất lỏng đi vào của máy đo ở nhiệt độ cho phép.
