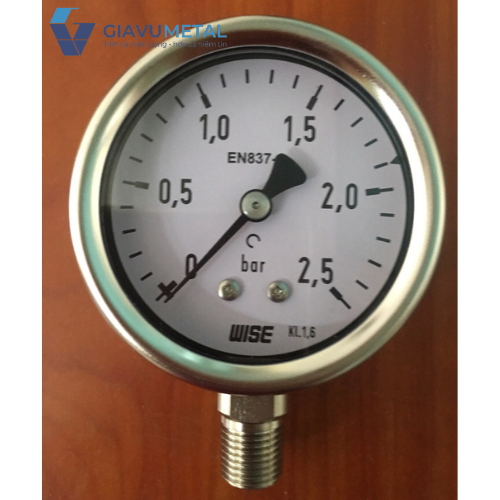

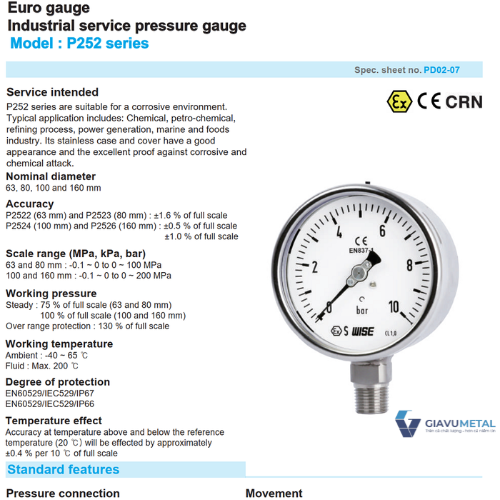

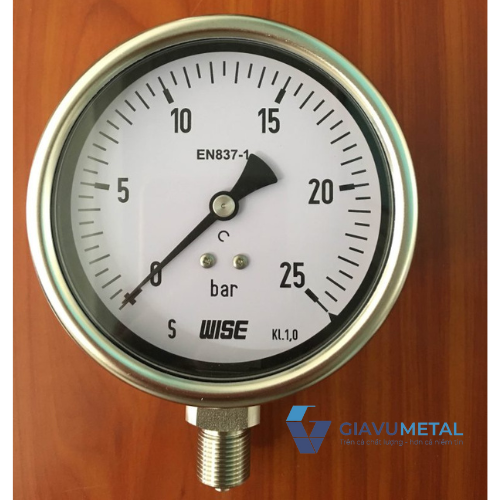

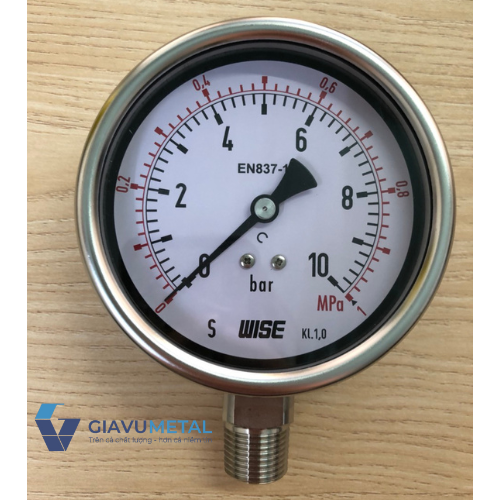

Đồng hồ áp suất WISE P252 (inox toàn bộ)

Nominal diameter (Đường kính mặt đồng hồ áp suất)

63, 80, 100 and 160 mm (63, 80, 100 và 160 mm)

Accuracy (Cấp chính xác)

P2522 (63 mm) and P2523 (80 mm) : ±1.6 % of full scale
P2524 (100 mm) and P2526 (160 mm) : ±0.5 % of full scale

±1.0 % of full scale (Chuẩn NSX: ±1.0% toàn dãy đo)

(Đối với đồng hồ mặt 63mm, 80mm: ±1.6 % toàn dãy đo.Đối với đồng hồ 100mm và 160mm: ±0.5% toàn dãy đo.

Scale range (Đơn vị và dãy đo) (MPa, kPa, bar)

63 and 80mm : -0.1 ~ 0 to 0 ~ 100 MPa
100 and 160 mm : -0.1 ~ 0 to 0 ~ 200 MPa

Working pressure (Áp suất hoạt động)

Steady : 75 % of full scale for 63 and 80 mm
             100 % of full scale for 100 and 160 mm
Over range protection : 130 % of full scale

(Ổn định: 75 % toàn dãy đo cho loại mặt đồng hồ 63mm và 80mm; 100% toàn dãy đo cho loại mặt đồng hồ 100mm và 160mm. Mức bảo vệ quá áp: 130% toàn dãy đo).

Working temperature (Nhiệt độ hoạt động)

Ambient : -40 ~ 65 ℃, Fluid : Max. 200 ℃
(Môi trường: -40 ~ 65 ℃ , Lưu chất: tối đa 200°C)

Degree of protection (Mức bảo vệ)

EN60529/IEC529/IP67

Temperature effect  (Ảnh hưởng của nhiệt độ đến cấp chính xác)

Accuracy at temperature above and below the reference temperature (20 ℃) will be effected by approximately
±0.4 % per 10 ℃ of full scale

(Đồng hồ áp suất chính hoạt động chính xác nhất ở 20°C; mỗi 10°C tăng giảm sẽ thay đổi khoảng ±0.4 %)

Pressure connection (Vật liệu kết nối)

Stainless steel 316SS (Inox 316)

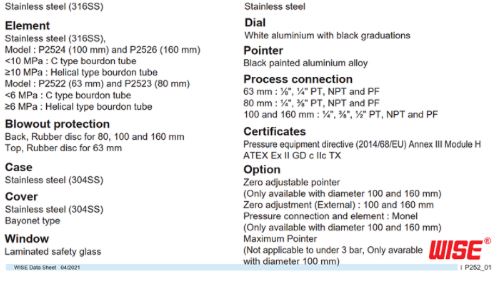

Element (Lõi đồng hồ)

Stainless steel 316SS (vật liệu inox 316),
Model : P2524 (100 mm) and P2526 (160 mm)
<10 MPa : C type bourdon tube (ống bourdon chữ C)
≥10 MPa : Helical type bourdon tube (ống bourdon helical)
Model : P2522 (63 mm) and P2523 (80 mm)
<6 MPa : C type bourdon tube (ống bourdon chữ C)
≥6 MPa : Helical type bourdon tube (ống bourdon helical)

Blowout protection (Bảo vệ Blowout)

Back, Rubber disc for 80, 100 and 160 mm (Phía sau, nút cao su cho 80, 100 và 160mm)
Top, Rubber disc for 63 mm (Phía trên đầu, nút cao su for 63mm)

Case (Vỏ đồng hồ áp suất)

Stainless steel 304SS (Inox 304)

Cover (Hộp đế đồng hồ áp suất)

Stainless steel 304SS
Bayonet type  (Inox 304, loại Bayonet)

Window (Mặt đồng hồ)

Laminated safety glass (Kính an toàn laminated)

Movement (Lõi ròng rọc đồng hồ áp suất)

Stainless steel (Inox)

Dial (Mặt đồng hồ áp suất)

White aluminium with black graduations (Nhôm, nền trắng, chữ đen)

Pointer (Kim đồng hồ)

Black painted aluminium alloy (Nhôm sơn đen)

Process connection (Vật liệu kết nối)

63 mm : ⅛", ¼" PT, NPT and PF
80 mm : ¼", ⅜" PT, NPT and PF
100 and 160 mm : ¼", ⅜", ½" PT, NPT and PF

Certificates (Chứng chỉ, tiêu chuẩn)

Pressure equipment directive (2014/68/EU) Annex III Module H
ATEX Ex II GD c IIc TX

Option (Tùy chọn)

• Zero adjustable pointer (Only available with diameter 100 and 160 mm) - kim chỉnh trong điểm 0 (chỉ cho mặt 100mm, 160mm)
• Zero adjustment (External) : 100 and 160 mm - kim chỉnh ngoài điểm 0 (chỉ cho mặt 100mm và 160mm)
• Pressure connection and element : Monel
  (Only available with diameter 100 and 160 mm) - Vật liệu Monel (chỉ cho mặt 100mm và 160mm)
• Maximum Pointer
  (Not applicable to under 3 bar, Only available with diameter 100 mm)
