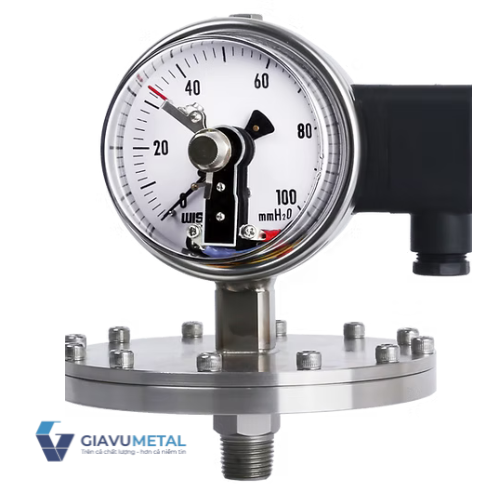

Đồng hồ áp suất (tiếp điểm điện) P571, P572

Đồng hồ áp suất dạng màng có tiếp điểm điện WISE  P571, P572

Đồng hồ đo áp suất có tiếp điểm điện Wise chính hãng Hàn Quốc là loại đồng hồ được trang bị thêm bộ tiếp điểm tiếp xúc bên trong đồng hồ. Đồng hồ tiếp điểm điện thường được dùng để đóng, ngắt bơm một cách tự động và đơn giản, dừng van điện, khởi động hoặc dừng các loại máy khác.

Phân loại:
- Đồng hồ áp suất Wise có tiếp điểm loại 1 tiếp điểm : NO / NC ( H/ L).
- Đồng hồ áp suất Wise có tiếp điểm loại 2 tiếp điểm : NO, NC ( H, L / H, H / L, H/ L, L).

Các thông số kỹ thuật

Sự cần thiết của đồng hồ áp suất dạng màng tiếp điểm điện

Trong nhiều ngành công nghiệp như hóa chất, thực phẩm, xử lý nước thải, và bột giấy, môi trường đo áp suất thường chứa đựng những thách thức đặc thù: lưu chất có tính ăn mòn cao, độ nhớt lớn, hoặc nhiệt độ cao. Các đồng hồ áp suất ống Bourdon tiêu chuẩn có thể bị ăn mòn hoặc tắc nghẽn, dẫn đến hỏng hóc và mất an toàn. Dòng sản phẩm Wise P571 và P572 (thuộc series P570) được thiết kế với cơ chế màng ngăn chuyên dụng, cung cấp một giải pháp đo lường tin cậy kết hợp khả năng điều khiển tự động thông qua tiếp điểm điện.

Cấu tạo và nguyên lý hoạt động khác biệt

Điểm nhấn của P571/P572 là việc sử dụng màng ngăn (diaphragm) thay vì ống Bourdon.

• Màng ngăn: Là một tấm kim loại mỏng, linh hoạt (thường làm từ Inox 316L hoặc các vật liệu chịu ăn mòn cao cấp khác như Hastelloy-C, Monel), có nhiệm vụ tiếp xúc trực tiếp với lưu chất. Áp suất từ lưu chất sẽ làm biến dạng màng ngăn này.
• Chất lỏng truyền động: Sự biến dạng của màng ngăn được truyền tới bộ phận chuyển động cơ khí thông qua một chất lỏng dẫn áp (thường là dầu silicone) được chứa trong khoang kín phía trên màng.
• Cơ chế tiếp điểm: Bộ chuyển động này kết nối với kim đo và khối tiếp điểm điện, cho phép đóng hoặc ngắt mạch điện khi đạt ngưỡng áp suất cài đặt.
  Cấu tạo này giúp cách ly hoàn toàn bộ phận cơ khí nhạy cảm và khối tiếp điểm khỏi môi trường đo khắc nghiệt.

• Màng ngăn: Là một tấm kim loại mỏng, linh hoạt (thường làm từ Inox 316L hoặc các vật liệu chịu ăn mòn cao cấp khác như Hastelloy-C, Monel), có nhiệm vụ tiếp xúc trực tiếp với lưu chất. Áp suất từ lưu chất sẽ làm biến dạng màng ngăn này.
• Chất lỏng truyền động: Sự biến dạng của màng ngăn được truyền tới bộ phận chuyển động cơ khí thông qua một chất lỏng dẫn áp (thường là dầu silicone) được chứa trong khoang kín phía trên màng.
• Cơ chế tiếp điểm: Bộ chuyển động này kết nối với kim đo và khối tiếp điểm điện, cho phép đóng hoặc ngắt mạch điện khi đạt ngưỡng áp suất cài đặt.
  Cấu tạo này giúp cách ly hoàn toàn bộ phận cơ khí nhạy cảm và khối tiếp điểm khỏi môi trường đo khắc nghiệt.

Ưu điểm nổi trội của Wise P571 và P572

• Chống ăn mòn và tắc nghẽn: Phù hợp tuyệt đối với lưu chất bẩn, nhớt, hoặc có tính ăn mòn nhờ màng ngăn chuyên biệt.
• Dải đo áp suất thấp: Thiết kế dạng màng cho phép đo chính xác các dải áp suất rất thấp, điều mà đồng hồ Bourdon tube khó thực hiện hiệu quả.
• Điều chỉnh điểm đặt ngoài: Tương tự các dòng tiếp điểm điện khác của Wise, P571/P572 cho phép cài đặt ngưỡng áp suất dễ dàng bằng núm vặn bên ngoài mặt kính.
• Độ bền cao: Vỏ inox 304SS và các tùy chọn vật liệu cao cấp khác đảm bảo tuổi thọ thiết bị trong điều kiện công nghiệp nặng.

Kích thước của đồng hồ

P570 Series P571:

P570 Series P572:

Ứng dụng thực tiễn trong các ngành công nghiệp

Wise P571 và P572 là lựa chọn hàng đầu cho:

• Ngành hóa chất: Đo áp suất bồn chứa axit, kiềm.
• Chế biến thực phẩm & Dược phẩm: Ứng dụng cần vệ sinh cao (diaphragm type dễ dàng làm sạch, có thể dùng kết hợp seal vệ sinh).
• Xử lý nước thải: Đo áp suất bùn, nước bẩn có cặn rắn lơ lửng.
• Hệ thống HVAC: Đo áp suất vi sai (differential pressure) trong các hệ thống lọc khí, thông gió.

Đồng hồ áp suất tiếp điểm điện Wise P571 và P572 là giải pháp chuyên nghiệp, hiệu quả cho những bài toán đo áp suất phức tạp mà các thiết bị tiêu chuẩn không thể đáp ứng. Bằng cách kết hợp cơ chế dạng màng chống ăn mòn và chức năng điều khiển tự động tin cậy, P571/P572 giúp duy trì sự an toàn, độ chính xác và tối ưu hóa quy trình sản xuất trong các môi trường công nghiệp khắc nghiệt nhất.
