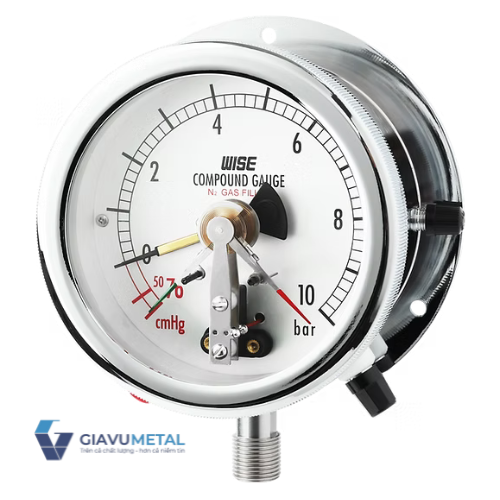

Đồng hồ áp suất (tiếp điểm điện) P542 P543

Dòng đồng hồ áp suất tiếp điểm điện Wise P542 và P543

Trong kỷ nguyên công nghiệp 4.0, tự động hóa quy trình sản xuất là yếu tố then chốt để tối ưu hóa hiệu suất và đảm bảo an toàn. Các dòng đồng hồ áp suất tiếp điểm điện như Wise P542 và P543 đóng vai trò quan trọng trong việc biến các hệ thống đo lường thụ động thành các hệ thống điều khiển chủ động. Được sản xuất bởi thương hiệu hàng đầu Hàn Quốc Wise Control, P542 và P543 cung cấp giải pháp đo lường chính xác và tích hợp khả năng đóng ngắt điện linh hoạt, phù hợp với nhiều ứng dụng từ hệ thống nước đơn giản đến các quy trình sản xuất phức tạp.

Điểm khác biệt cốt lõi: P542 so với P543

Sự phân biệt chính giữa hai model này nằm ở số lượng ngưỡng áp suất mà người dùng có thể cài đặt:

• P542 (Dual Contact): Cung cấp 2 điểm cài đặt độc lập (ví dụ: một điểm cho cảnh báo áp suất thấp và một điểm cho cảnh báo áp suất cao).
• P543 (Triple Contact): Cung cấp 3 điểm cài đặt, cho phép kiểm soát chặt chẽ hơn (ví dụ: cảnh báo thấp, vận hành bình thường, và cảnh báo cao nhất).

Cả hai model đều có thiết kế núm vặn bên ngoài mặt kính cho phép điều chỉnh điểm đặt một cách dễ dàng và nhanh chóng mà không cần tháo lắp thiết bị khỏi hệ thống.
3. Cấu tạo và ưu điểm của dòng P542/P543
Khác với dòng P530 cao cấp hơn với vỏ inox, P542/P543 sử dụng vỏ kẽm mạ niken (nickel plated zinc case), mang lại giải pháp kinh tế hơn nhưng vẫn đảm bảo độ bền trong các môi trường không quá khắc nghiệt hay ăn mòn mạnh. Bên trong, cơ chế ống Bourdon bằng đồng hoặc inox 316SS đảm bảo độ tin cậy và khả năng tương thích với nhiều loại lưu chất khác nhau.
Ưu điểm nổi bật:

• Chi phí hiệu quả: Vỏ mạ kẽm giúp giảm giá thành so với vỏ inox nguyên khối.
• Điều chỉnh linh hoạt: Núm điều chỉnh điểm đặt bên ngoài giúp tiết kiệm thời gian vận hành.
• Tích hợp: Kết hợp 2 chức năng (đo hiển thị và điều khiển) trong một thiết bị nhỏ gọn.

Thông số kỹ thuật chi tiết

Theo tài liệu kỹ thuật của Wise, các thông số chính bao gồm:

• Đường kính mặt đồng hồ: Phổ biến 100mm (4 inch) và 150mm (6 inch) để dễ quan sát.
• Dải đo: Rất rộng, phục vụ hầu hết các nhu cầu công nghiệp.
• Cấp chính xác: Thường là ±1.0% hoặc ±1.5%.
• Nhiệt độ làm việc: Nhiệt độ môi trường từ -40 đến 65 °C và nhiệt độ lưu chất tối đa 100 °C.
• Thông số tiếp điểm: AC 110 V, 0.5 A hoặc AC 220 V, 0.25 A. Đây là dòng điện nhỏ, yêu cầu sử dụng rơ-le trung gian.
• Đường kính mặt đồng hồ: 100 và 150mm
• Cấp chính xác: ±1.0%
• Thang đo: có 3 dải đo để lựa chọn là -0.1~0.3 MPa (-1~3 bar), -0.1~0.6 MPa (-1~6 bar), -0.1~1 MPa (-1~10 bar)
• Vật liệu vỏ: vỏ kẽm mạ niken, với loại 3 tiếp điểm vật liệu là 316SS
• Vật liệu chân kết nối: ống bourdon 316SS, chân kết nối 316SS
• Nhiệt độ làm việc môi trường : -40 ~ 65 ℃
• Nhiệt độ làm việc môi chất : Max. 100 ℃
• Áp suất làm việc ổn định là 75% toàn thang đo
• Áp suất bảo vệ quá áp là 130% toàn thang đo
• Chân ren kết nối của đồng hồ ⅜" PF
• Cấp độ bảo vệ: EN60529/IEC529/IP67

•

Ứng dụng thực tiễn trong công nghiệp

P542 và P543 là những "chiến mã" đa năng trong nhiều ngành:

• Hệ thống bơm và nén khí: Tự động tắt/mở máy bơm hoặc máy nén khí khi đạt áp suất mong muốn, tiết kiệm năng lượng và bảo vệ thiết bị.
• Hệ thống PCCC: Cung cấp tín hiệu cảnh báo cháy (tăng áp) hoặc sự cố (giảm áp) cho tủ trung tâm.
• Thủy lực và Khí nén: Điều khiển van điện từ hoặc các xi lanh khí/dầu trong các dây chuyền sản xuất.
• Công nghệ xử lý nước: Giám sát và điều khiển áp suất trong các hệ thống lọc RO, hệ thống cấp thoát nước.

Lắp đặt và bảo trì an toàn

Khi sử dụng đồng hồ tiếp điểm điện, việc tuân thủ các quy tắc an toàn điện là bắt buộc. Tín hiệu từ đồng hồ phải được đấu nối qua một rơ-le trung gian (relay) để tránh quá tải tiếp điểm và bảo vệ đồng hồ. Ngoài ra, việc lắp đặt thêm phụ kiện giảm chấn như ống siphon (cho hơi nóng) hoặc bộ chống rung là cần thiết để kéo dài tuổi thọ thiết bị.
Đồng hồ áp suất Wise P542 và P543 là sự lựa chọn lý tưởng cho các ứng dụng đòi hỏi sự kết hợp giữa đo lường cục bộ và điều khiển tự động với ngân sách tối ưu. Với độ tin cậy cao của thương hiệu Wise Hàn Quốc và tính năng linh hoạt, chúng mang lại hiệu quả kinh tế và kỹ thuật vượt trội cho nhiều hệ thống công nghiệp.
