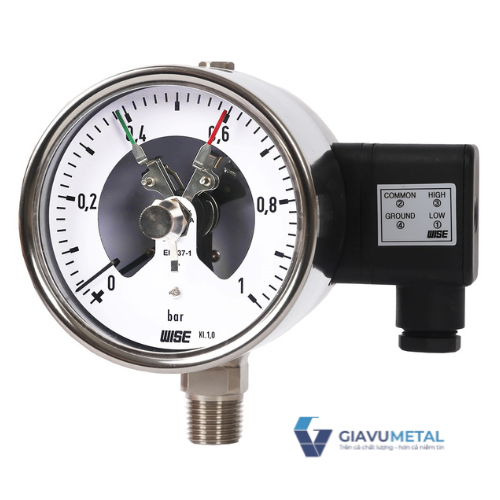

Đồng hồ áp suất (tiếp điểm điện) P520

Đồng hồ đo áp suất Wise P520

Đồng hồ do áp suất Wise P520. Chiếc đồng hồ này thường được gọi với cái tên là đồng hồ đo áp suất ba kim Wise. Bởi vì đồng hồ được sản suất bởi hãng Wise Hàn Quốc và trên mặt đồng hồ có tới ba chiếc kim, với ba màu khác nhau đó là kim đỏ, kim đen và kim xanh.

Kim đen của đồng hồ là kim đo áp suất giống như các mẫu đồng hồ thông thường.

Kim đỏ và kim xanh của đồng hồ có thể là kim chặn dưới, hoặc là kim chặn trên tùy vào các nhà sản xuất mà vị trí của hai kim này có thể đổi chỗ cho nhau quan trọng là cách đấu dây của nhà sản xuất.

Trên mỗi kim này sẽ có các tiếp điểm khi tăng hoặc giảm áp suất kim đen sẽ quay mang theo tiếp điểm và chạm vào kim chặn trên hoặc kim chặn dưới. Lúc này đồng hồ sẽ phát ra tín hiệu điện và truyền đến các thiết bị như van, đèn báo, chuông báo,… Tùy thuộc vào các hệ thống hoặc mục đích của người thiết kế.
Đồng hồ áp suất Wise P520 có tiếp điểm điện được thiết kế để hiển thị áp suất tại chỗ và được trang bị khối tiếp xúc cho phép kết nối tín hiệu thông báo áp suất cài đặt. Khối tiếp điểm được lắp trên mặt số. Cửa sổ được gắn với một núm điều chỉnh bên ngoài của các điểm đặt áp lực.

Thông số kĩ thuật của đồng hồ áp suất wise P520

Các loại tiếp điểm của đồng hồ tiếp điểm điện Wise P520

Đặc điểm của đồng hồ đo áp suất Wise P520

Đồng hồ đo áp suất Wsie P520 là sản phẩm thuộc phân khúc cao cấp và là đồng hồ đo áp suất của một thương hiệu lớn. Nên chắc chắn giá của nó sẽ cao hơn những loại đồng hồ đo áp suất phổ thông trên thị trường. Nhưng một sản phẩm đồng đồng hồ có giá cao như vậy, đổi lại thì khách hàng sẽ nhận được những gì. Sau đây hãy cùng mình tìm hiểu kỹ hơn về những đặc điểm của đồng hồ đo áp suất wise nhé.

Đồng hồ Wise P520 có độ hoàn thiện tốt hơn rất nhiều so với các sản phẩm giá rẻ khác, chúng ta có thể dễ dàng nhận ra điều này khi cầm hai sản phẩm trên tay.

Có cổng để cắm giắc điện kết nối vừa tiện lợi lại an toàn. Trong khi những sản phẩm đồng hồ đo áp suất tiếp điểm điện giá rẻ ta phải nối dây sau đó quấn băng dính cách điện.

Núm điều chỉnh các kim giới hạn của đồng hồ đo áp suất Wise P520 được làm từ kim loại. So với những sản phẩm giá rẻ với núm điều chỉnh được làm từ nhựa, thì dõ dàng là khi điều chỉnh đồng hồ đo áp suất của Wise sẽ chắc chắn, và dễ dàng hơn rất nhiều.

Ngoài ra thì đồng hồ đo áp suất Wise P520 được làm từ những vật liệu cao cấp. Đước sản xuất với công nghệ chế tạo cao nên độ bền, cũng như độ chính xác và ổn định cũng được nâng cao lên rất nhiều.

Kích thước kĩ thuật của Đồng hồ áp suất wise P520

Vật liệu chế tạo đồng hồ đo áp suất Wise P520

Chân đồng hồ: Chân đồng hồ được chế tạo từ inox 316 vì vậy nên có bộ bền cao, chống ăn mòn tốt.

Ống bourdon: Chi tiết ống bourdon với hai kiểu thiết kế khác nhau đó là kiểu chữ C và kiểu ống xoắn với vật liệu là inox 316

Vỏ đồng hồ: Có dạng hình trụ tròn được chế tạo từ inox 304

Mặt bảo vệ phía trước: Là một chi tiết được chế tạo từ kính nhằm đảm bảo độ trong suốt. Loại kính được sử dụng ở đây là kính an toàn với khả năng chống va đập tốt, không gây nguy hiểm cho người sử dụng nếu chẳng may bị vỡ.

Bộ phận truyền và biến đổi chuyển động: Đây là một trong số ít mẫu đồng hồ đo áp suất có bộ phận truyền động được chế tạo từ thép không gỉ.

Mặt hiển thị là một đĩa nhôm nền trắng với các vạch chia và dải số màu đen.

Kim đồng hồ khác với những đồng hồ đo áp suất thông thường, không chỉ là một kim chỉ thị có hình dạng dài và mảnh được chế tạo từ hợp kim nhôm. Kim của đồng hồ đo áp suất tiếp điểm điện, có tới ba kim với ba màu khác nhau và có thêm các tiếp điểm. Các tiếp điểm này có thể được là từ hợp kim của đồng còn kim đồng hồ vẫn được chế tạo từ hợp kim nhôm.
