Hưng nam phát Đồng hồ áp suất (tiếp điểm điện) P501 P502 Đồng hồ áp suất (tiếp điểm điện) P501 P502 Đồng hồ áp suất màng Wise P501 – P502 được thiết kế để đọc cục bộ áp suất đo được và được trang bị khối tiếp xúc cảm ứng cho phép sử dụng tất cả các tổ hợp tiếp điểm. Khối tiếp điểm được gắn trên mặt số. Các kính quan sát được trang bị một nút xoay để điều chỉnh các kim giới hạn từ bên ngoài. Product #: 925872 4.5 stars, based on 19 reviews

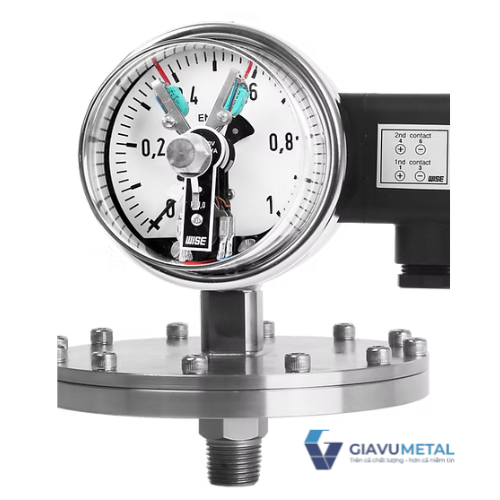

Đồng hồ áp suất (tiếp điểm điện) P501 P502

9 Lượt xem

  • Giá bán: Liên hệ
    • Mã sản phẩm: S000757
    • Kích thước:

    • Đồng hồ áp suất màng Wise P501 – P502 được thiết kế để đọc cục bộ áp suất đo được và được trang bị khối tiếp xúc cảm ứng cho phép sử dụng tất cả các tổ hợp tiếp điểm. Khối tiếp điểm được gắn trên mặt số. Các kính quan sát được trang bị một nút xoay để điều chỉnh các kim giới hạn từ bên ngoài.

    •

    ĐỒNG HỒ ÁP SUẤT TIẾP ĐIỂM DẠNG MÀNG WISE P501, P502

    - Đồng hồ áp suất Wise P501, P502 là loại đồng hồ tiếp điểm kèm theo màng, được thiết kế để đọc áp suất đo cục bộ và được trang bị khối tiếp điểm cảm ứng, khối tiếp điểm này được gắn trên mặt số, và được trang bị một núm để điều chỉnh bên ngoài của các điểm đặt.
    - Đồng hồ áp suất Wise P501 và P502 là đồng hồ đo áp suất màng dạng tiếp xúc cảm ứng, được thiết kế để đọc kết quả áp suất đo được tại chỗ và được trang bị khối tiếp điểm cho phép cài đặt tiếp điểm cao thấp, được gắn trực tiếp trên mặt số. Khối tiếp điểm được trang bị một núm để điều chỉnh bên ngoài các điểm cài đặt. Do đó đồng hồ áp suất Wise P501, P502 được gọi tên khác là đồng hồ áp suất tiếp điểm điện hay đồng hồ 3 kim dạng màng.

     Các thông số kỹ thuật:

     Đường kính mặt – Đường kính danh nghĩa  100 và 160mm
     Đơn vị đo   MPa, kPa, bar
     Dải đo   0 ~ 1 kPa to 0 ~ 40 kPa (Flange 150 mm)
     0 ~ 50 kPa to 0 ~ 2.5 MPa (Flange 100 mm)
     Nhiệt độ làm việc   Ambient : -20 ~ 65°C
     Fluid : Max. 100°C
     Áp lực làm việc  Steady : Full scale value
     Fluctuating : 90 % of full scale value
     Hiệu ứng nhiệt độ  Độ chính xác ở nhiệt độ trên và dưới nhiệt độ chuẩn ( 20oC ) ​​sẽ được ảnh hưởng trong khoảng ± 0,4% trên 10oC toàn thang đo.
     Cấp chính xác  ±1.0 % of full scale
    Degree of protection  EN60529 / IEC529 / IP67

    Điểm chung & Ứng dụng

    Cả P501 và P502 đều là đồng hồ áp suất 3 kim (2 kim cài đặt ngưỡng, 1 kim hiển thị áp suất thực) sử dụng cơ chế tiếp điểm cảm ứng (Inductive Contact), cho phép điều khiển từ xa máy bơm, van hoặc còi báo động.
    • Công nghệ màng (Diaphragm Type): Sử dụng màng ngăn thay vì ống Bourdon, lý tưởng cho các môi trường chứa chất lỏng đặc, sệt, có cặn bẩn, độ nhớt cao, hoặc có tính ăn mòn.
    • Vật liệu bền bỉ: Vỏ được làm từ thép không gỉ 304SS, các bộ phận tiếp xúc với môi chất (chân kết nối, màng ngăn) làm từ Inox 316SS hoặc 316L SS, đảm bảo tuổi thọ cao trong môi trường khắc nghiệt.
    • An toàn cháy nổ: Thường được trang bị tùy chọn chứng chỉ chống cháy nổ (ví dụ: NEPSI Ex ia IIC T6 Ga), phù hợp cho ngành dầu khí và hóa chất.
    • Độ chính xác: Cấp chính xác ±1.0 % toàn dải đo.

    Vật liệu và tiêu chuẩn kết nối đồng hồ áp suất P359

    Chân kết nối áp suất và mặt bích dưới 304SS, 316SS và 316L SS
    Mặt bích trên 304SS, 316SS
    Màng ngăn
    • ≤40 kPa Thép không gỉ (316Ti SS)
    • > 40 kPa Duratherm 600
    Vỏ Thép không gỉ (304SS)
    Lớp vỏ bọc ngoài 304SS – Bayonet type
    Kính quan sát Safety glass : Only available with diameter 100 mm
    Polycarbonate : 100 and 160 mm
    Bộ phận truyền động Inox
    Số trên mặt đồng hồ Nhôm trắng sơn đen
    Kim ccủa đồng hồ đo áp suất Wise Hợp kim nhôm sơn đen
    Conduit connection M20 x 1,5
    Certificates
    • NEPSI Ex ia IIC T6 Ga
    • Tamb = -25 ~ 56 ºC
    Tuỳ chọn External zero adjustable

     So sánh & Khác biệt chính

    Sự khác biệt chính giữa P501 và P502 nằm ở thiết kế kết nối quy trình (process connection type):

    Đặc điểm  Model P501 Model P502
    Kiểu kết nối Kết nối mặt bích phẳng tiêu chuẩn (Standard flange type) Kết nối mặt bích kiểu "I" (I-type flange connection)
    Lắp đặt Chân đứng (Bottom connection) Chân đứng (Bottom connection)
    Đường kính danh nghĩa 100 mm và 160 mm 100 mm và 160 mm
    Dải đo 0 ~ 1 kPa đến 0 ~ 2.5 MPa (tùy kích thước bích) 0 ~ 1 kPa đến 0 ~ 2.5 MPa (tùy kích thước bích)


    Kích thước của safety barrier cho inductive contact

    Series P501 -P502 thuộc dòng đồng hồ áp suất Wise, với safety barrier có kích thước như sau:

    Kích thước của bộ kết nối đồng hồ p501 p502

    Lưu ý khi sử dụng sản phẩm đồng hồ đo áp suất dạng màng P501, P502

    Khi sử dụng P501, P502 cần phải lưu ý những điều sau:
    1. Sử dụng áp suất ở mức 75% hoặc nhỏ hơn của thang đo tối đa.
    2. Không dùng đồng hồ đo trong môi trường áp suất vượt quá phạm vi áp suất.
    3. Khi có rủi ro do áp suất xung hoặc áp suất va đập, phòng ngừa quá áp bằng cách dùng thêm bộ giảm chấn hoặc bộ bảo vệ đồng hồ đo
    4. Không bôi trơn các bộ phận chuyển động trong đồng hồ áp suất.
    5. Kiểm tra thường xuyên, 1 ~ 2 lần sau mỗi 6 tháng.
    6. Nếu đồng hồ báo áp suất và giới hạn sai số, vui lòng tháo ra và kiểm tra lại.
    7. Khi mở hoặc đóng nắp để bảo trì hoặc kiểm tra đồng hồ áp suất, hãy đảm bảo bạn đã tắt nguồn điện và ngắt dòng chảy.
