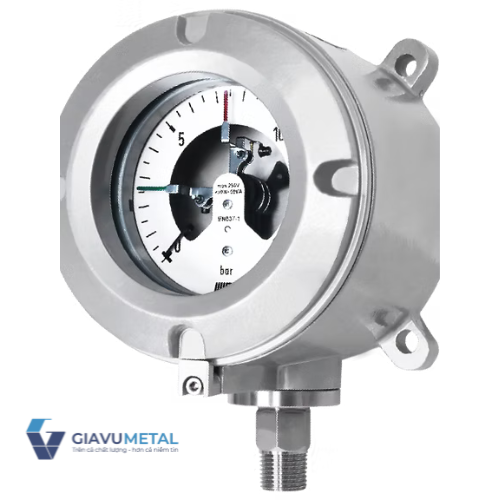

Đồng hồ áp suất tiếp điểm điện + công tắc P980

17 Lượt xem

Giá bán: Liên hệ

Mã sản phẩm: S000795
Kích thước:
Manometer P960 là thiết bị đo áp suất công nghiệp có độ chính xác cao, phù hợp cho hệ thống HVAC, phòng sạch và ứng dụng đo chênh áp. Thiết kế bền bỉ, dễ sử dụng và đáng tin cậy.
Loại chống cháy nổ dòng P990 cho biết công tắc áp suất là loại tiếp xúc vi mô. Nó phù hợp để được sử dụng với chất lỏng ăn mòn và nó có thể đo áp suất cao. Dải chết được cố định.

Thông tin sản phẩm
Thông số kỹ thuật

Giới thiệu Công tắc áp suất P980 Wise

- Công tắc áp suất P980 (series P981, P982) dùng để đo chất lỏng ăn mòn và áp suất cao. Thiết bị được trang bị một tiếp điểm vi mô hoặc một khối tiếp xúc điện.
- Đồng hồ đo áp suất có tiếp điểm wise P980 là loại đồng hồ được nhập khẩu chính hãng trên dây truyền hiện đại tại Hàn quốc, được ứng dụng trong hệ thống phòng chống cháy nổ được sử dụng để đo chất lỏng ăn mòn và áp suất cao.

- Đồng hồ được trang bị một tiếp xúc nhỏ hoặc một khối tiếp xúc điện nên phù hợp với đo áp suất với tất cả các loại môi chất tiếp xúc.

Thông số kỹ thuật đồng hồ áp suất tiếp điểm

Đường kính danh nghĩa – Đường kính mặt	100 mm
Đơn vị đo	MPa, kPa, bar
Dải đo	-0.1 ~ 0 to 0 ~ 2 MPa 0 ~ 0.1 to 0 ~ 35 MPa
Nhiệt độ làm việc	Ambient : -40 ~ 65 °C Fluid : Max. 100 °C
Độ lặp lại	± 1,0% phạm vi điều chỉnh
Cấp chính xác	Indicator : ±1.0 % of full scale Alarm setting : ±3.0 % of full scale
Hứng ứng nhiệt độ	Độ chính xác ở nhiệt độ trên và dưới nhiệt độ tham chiếu (20°C) sẽ được ảnh hưởng khoảng ± 0,4% trên 10°C của thang đo đầy đủ
Kết nối áp lực	Thép không gỉ 316SS
Cấu tạo	Vỏ và bìa được làm bằng ALDC12.1, vỏ được bạn xám sơn nhôm
Thành phần	C loại ống bourdon thép không gỉ 316SS
Micro tiếp xúc	SPDT hoặc Hai SPDT

Vật liệu và tiêu chuẩn kết nối

Kết nối áp suất	- Thép không gỉ (316SS)
Ống bourdon	- Ống bourdon loại C Thép không gỉ (316SS)
Vỏ và nắp	- ALDC12.1 - Giá đỡ bề mặt bằng nhôm sơn màu xám bạc
Contact	- Tiếp điểm vi mô - Một SPDT hoặc Hai SPDT - Tiếp điểm điện - Một SPST hoặc Hai SPST
Contact rating	- Loại tiếp điểm vi mô - AC 125 V, 5 A / 250 V, 3 A và DC 30 V, 4 A - DC 125 V, 0,4 A cho tải - Điện trở AC 125 V, 3 A / 250 V, 2 A và DC 30 V, 3 A - DC 125 V, 0,05 A cho tải cảm ứng - Tiếp điểm điện - AC 250 V, 1,0 A
Conduit connection	- ½ “NPT (F), Chiều dài dây dẫn (Tối đa 1 m)
Process connection	- Điều chỉnh điểm đặt ⅜ “, ½” PT, NPT và PF
Chứng chỉ	- KCS Ex d IIC T6
Tùy chọn	- Bộ đệm cáp loại chống cháy nổ - 304SS - ½ “NPT (M)

Lưu ý khi sử dụng dây điện của công tắc

Đối với công tắc áp suất P980 thì cần lưu ý một số điều sau đối với dây nối giữa hệ thống và sản phẩm.

Sử dụng dây cách điện vinyl hoặc cáp lốp có nắp phù hợp với tải trọng.
Kết nối sau khi kiểm tra loại tiếp điểm được chỉ ra trên sơ đồ đấu dây.
Trong trường hợp sử dụng loại đệm cáp, hãy sử dụng loại đệm cáp chống cháy nổ

Snap – action contacts

- Công tắc áp suất Wise P980 là công tắc dòng điện phụ trợ đóng hoặc mở mạch điện ở các giá trị giới hạn đã đặt bằng một tay tiếp điểm được di chuyển bằng con trỏ giá trị thực tế.

- Để đóng mạch, chốt tiếp xúc của tay tiếp xúc di động bị nam châm vĩnh cửu gắn chặt vào tay đỡ một cách nhảy vọt ngay trước khi đạt đến giá trị đặt. Do lực duy trì của nam châm, các tiếp điểm tác động nhanh có khả năng chống sốc và rung động tốt hơn.

- Khi mở mạch, nam châm sẽ giữ nguyên vị trí của tay tiếp xúc cho đến khi lực phục hồi của phần tử đo vượt quá lực từ và tiếp điểm sẽ mở trong một bước nhảy. Để đảm bảo độ tin cậy đóng cắt cao của các tiếp điểm, điện áp chuyển mạch không được dưới 24V.
