Đồng hồ áp suất P770

Đồng hồ áp suất P770

Đồng hồ áp suất P770 (Series P771 – P772) là thiết bị chuyên dụng dùng để đo áp suất hoạt động trong các hệ thống công nghiệp. Sản phẩm đến từ thương hiệu Wise của Hàn Quốc và được biết đến rộng rãi trên thị trường Việt Nam.

Điểm đặc biệt của đồng hồ áp model P770 là được thiết kế thêm màng ngăn khô giúp đồng hồ hoạt động hiệu quả hơn ngay cả với các loại lưu chất có độ nhớt cao, chứa tạp chất rắn hay hóa chất ăn mòn mạnh.

Đồng hồ áp suất màng P770 Wise với các bộ phận chính được làm từ loại thép không gỉ (inox 304, 316, 316L) có thể chịu được nhiệt độ môi trường xung quanh từ -20°C đến 65°C và nhiệt độ môi chất max lên tới 100°C. Dòng model này được ứng dụng trong các ngành công nghiệp cơ khí, công nghệ môi trường, nhà máy sản xuất, chế biến, hóa dầu,…

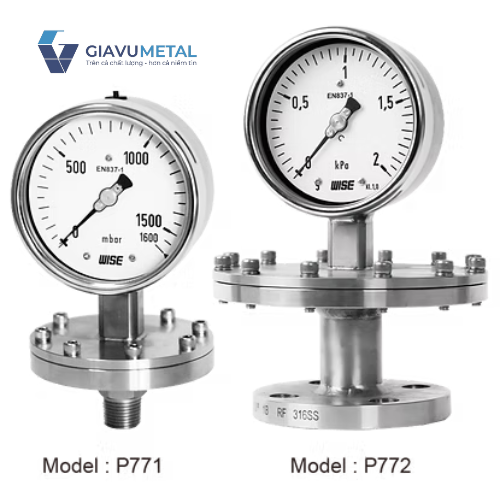

Điểm khác biệt giữa P771 và P772

Sự khác biệt chủ yếu nằm ở kiểu lắp đặt:

• Wise P771: Kiểu kết nối chân đứng (Bottom connection).
• Wise P772: Kiểu kết nối chân đứng có vành (Bottom connection với bề mặt lắp đặt hoặc tùy chọn tương đương).

Cấu tạo và Nguyên lý hoạt động đặc thù

Khác với các dòng đồng hồ màng khác (như P75x hay P76x) sử dụng dầu silicone hoặc dầu thực phẩm làm môi chất truyền áp lực, P771 và P772 hoạt động dựa trên nguyên lý màng ngăn khô (Dry Diaphragm Type).

1. Màng ngăn chịu lực: Môi chất tác động trực tiếp lên bề mặt màng ngăn. Do dải đo thấp, màng này được thiết kế mỏng, độ đàn hồi cao, thường làm từ vật liệu chuyên dụng như Inox 316Ti hoặc Duratherm 600 để tối ưu độ nhạy.
2. Cơ cấu truyền động cơ khí: Sự biến dạng của màng được một hệ thống các thanh truyền động cơ khí (linkage mechanism) chuyển đổi và khuếch đại thành chuyển động quay của kim đồng hồ.
3. Không dùng dầu: Việc loại bỏ dầu điền đầy giúp thiết bị hoạt động ổn định hơn ở các nhiệt độ biến đổi nhanh hoặc khi đo các chất lỏng có độ nhớt quá cao, tránh hiện tượng giãn nở nhiệt của dầu gây sai số.

Thông số kỹ thuật chi tiết

Đồng hồ áp suất Wise P771 và P772 (thuộc Series P770) là dòng áp kế màng ngăn khô (Dry type diaphragm), được thiết kế đặc biệt để đo áp suất thấp cho các môi chất có độ nhớt cao, chứa tạp chất hoặc hóa chất ăn mòn
Theo tài liệu kỹ thuật từ Wise Control, các thông số tiêu chuẩn bao gồm:


Đặc tính	Thông số kỹ thuật
Đường kính mặt	100 và 160 mm
Cấp chính xác	±1.6% trên toàn thang đo
Dải đo áp suất	0 ~ 1 kPa đến 0 ~ 40 kPa (với mặt bích 150mm); 0 ~ 50 kPa đến 0 ~ 25 MPa (với mặt bích 100mm)
Vật liệu màng	Inox 316Ti (cho dải đo \(\le \) 40 kPa) hoặc Duratherm 600 (cho dải đo > 40 kPa)
Vật liệu vỏ/chân	304 (vỏ), Inox 316 / 316L (chân kết nối)
Nhiệt độ làm việc	Môi trường: -20 ~ 65 °C; Môi chất: Tối đa 100 °C

Ưu điểm và Tính năng nổi bật

• Màng ngăn khô: Thiết kế màng đặc biệt không cần dầu truyền lực giúp đồng hồ hoạt động chính xác ngay cả với chất lỏng đặc nhớt hoặc hóa chất mạnh.
• Điều chỉnh điểm "0": Được trang bị nút điều chỉnh về 0 (External zero adjustable) ở bên ngoài, tiện lợi cho việc hiệu chuẩn.
• Chống quá áp tốt: Khả năng bảo vệ quá áp tiêu chuẩn đạt 130%, và có thể tùy chọn bảo vệ lên đến 500% (tối đa 5 MPa).
• Chống tắc nghẽn tuyệt đối: Bề mặt màng phẳng, không có khe hở hay ống dẫn nhỏ, khiến bùn, cặn bẩn, sợi giấy hay chất lỏng keo dính không thể bám vào làm tắc nghẽn đường đo.
• Đo áp suất cực thấp chính xác: Dòng P77x có thể đo các dải áp suất rất nhỏ, chỉ từ 1 kPa (khoảng 0.01 Bar), với độ chính xác cao nhờ cơ cấu màng nhạy.
• Khả năng chống ăn mòn hóa học: Tùy chọn vật liệu màng cao cấp (Hastelloy C-276, Monel...) cho phép thiết bị hoạt động bền bỉ trong môi trường axit mạnh, kiềm đậm đặc.
• Bảo vệ quá áp linh hoạt: Khả năng chịu đựng quá áp lên tới 130% tiêu chuẩn, có thể nâng cấp tới 500% (tùy dải đo), bảo vệ đồng hồ khỏi các sự cố tăng áp đột ngột trong hệ thống.

Ứng dụng

Nhờ thiết kế màng ngăn khô chống bám dính, P771 và P772 được ứng dụng rộng rãi là lựa chọn lý tưởng cho các ngành công nghiệp sau:

• Ngành hóa dầu, công nghệ môi trường và năng lượng.
• Đo áp suất trong các hệ thống xử lý nước thải hoặc chất thải có nhiều tạp chất rắn.
• Các quy trình sản xuất hóa chất ăn mòn mà các dòng đồng hồ ống Bourdon thông thường không đáp
• Ngành khai thác và xử lý nước/nước thải: Đo áp suất bùn, nước thải công nghiệp có nhiều tạp chất rắn lơ lửng.
• Ngành công nghiệp giấy và bột giấy: Đo áp suất bột giấy, hóa chất tẩy trắng có tính ăn mòn cao và độ nhớt lớn.
• Hóa dầu và Năng lượng: Đo áp suất khí gas, dầu thô hoặc các chất lỏng nóng, dễ vón cục.
• Công nghệ môi trường: Đo áp suất chênh lệch hoặc áp suất hút ở các hệ thống lọc bụi, hệ thống thông gió.

P771 và P772 là giải pháp kỹ thuật cao, tin cậy cho những bài toán đo lường áp suất khó khăn nhất trong môi trường công nghiệp khắc nghiệt.
